Езда по плохим дорогам приводит к быстрому износу элементов подвески автомобиля. Состояние ходовой части машины всегда должно быть в рабочем состоянии, т.к. от этого зависит безопасность при движении на дорогах, при чем как для водителей, так и для пешеходов. Рулевая рейка в ВАЗ 2114 не является слабым элементом ходовой части модели, однако она со временем выходит из строя. Самостоятельная замена рулевой рейки ВАЗ 2114 – процесс нелегкий, поэтому для желающих провести ее замену предоставим пошаговую инструкцию по ремонту.

Полезное видео:

ЗАМЕНА РУЛЕВОЙ РЕЙКИ ВАЗ 2108,2109,21099,2113,2114,2115

Где находится рулевая рейка?

Месторасположение наглядно на автомобиле мы вам не сможем объяснить, так как рейка большая и в кадр полностью не войдёт, поэтому объясним всё на словах и прикрепим к ним ещё схему рулевого управления (Её вы можете видеть ниже), на данной схеме можно понять то что от руля который находиться в салоне идёт вал (Цифрой 29 указан), данный вал входит в рейку которая уже установлена не в салоне, а в подкапотном пространстве автомобиля (Рейка состоит из множества деталей, а именно из картер рулевого механизма который указан цифрой 17, из защитного чехла который указан цифрой 15 и ещё из много чего, поэтому та деталь которая указана красной стрелкой это и есть вся рулевая рейка, от начала и до конца).

https://youtube.com/watch?v=03vNEre_hU8

Рулевая рейка: ее устройство и эксплуатация.

https://youtube.com/watch?v=eejXH7adrzQ

Меняем пыльник рейки без ее снятия

Пыльник рейки предотвращает попадание грязи внутрь механизма. Поэтому в случае обнаружения повреждения следует его незамедлительно менять, иначе придется потом ремонтировать или менять узел в сборе, что намного дороже.

Замена пыльника – операция несложная, особенно если узел уже снят для реставрации. Но полностью извлекать рейку необязательно. Замену лучше проводить на холодном двигателе.

Пыльник меняется так:

Работы по демонтажу и замене рулевой рейки не занимает много времени и вполне можно уложиться в 2,5-3 часа, это если делать все самому.

А вот реставрация – более трудоемкий процесс и может занять больше времени.

Источник

Когда нужно менять рулевую рейку?

Когда у руля люфт повысился и когда рейка начала стучать, только в этом случае её и меняйте, но только как это всё проверить спросите вы? Объясняем! Стук у рейки лучше всего проверять не на стоящем автомобиле, а при езде на скорости потому что он будет отчётливей слышен, для этого просто найдите какой ни будь резкий поворот и спокойно пройдите его, если вы услышите какой ни будь посторонний звук (Стук), тогда остановитесь откройте капот у автомобиля и попробуйте повращать резко руль, вы сразу поймёте если рейка будет стучать, ну а если вы хотите наглядно увидеть как её можно проверить, то в таком случае просмотрите видео-ролик чуть ниже в котором всё наглядно показано. (В ролике для примера взят автомобиль Лада Калина, но вы особого внимания на это не обращайте и да кстати, на этом автомобиле рейка уже прошла довольно большой пробег, поэтому она даже от усилия руки уже трясётся)

Примечание! Чтобы сохранить жизнь рулевой рейки, старайтесь на большой скорости не ездить по неровной дороге и на большие препятствия (К примеру на бордюры) старайтесь не заезжать, в крайнем случае делайте это просто аккуратно и рейка долгую жизнь у вас прослужит!

По силам ли самому установить усилитель?

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля. Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка.

Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно. При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.

Характерные поломки

Порванный пыльник рулевой рейки
Есть несколько наиболее распространенных причин, из-за которых может потребоваться замена узла:

• Рейка отработала свой ресурс;
• Автомобиль регулярно эксплуатируется на неровных дорогах;
• Вывернув в крайнее положение руль, часто совершаются резкие ускорения;
• Наличие механических повреждений из-за наездов на ямы, ДТП и пр.

Водителям следует обращать внимание на поведение своего автомобиля, который сам может подсказать, что рулевые вышли из строя.

Проявляться это может следующим образом:

• Рейка стучит при выворачивании руля;
• Руль заклинивает, с определенными трудностями поворачивается в стороны;
• Наблюдается стук и вибрация во время поездок;
• У руля увеличился люфт;
• Нарушается развал-схождение. Это можно определить по неравномерному износу резины.

Когда требуется замена?

Если вы столкнулись с одним из указанных выше признаков неисправности, рейка обязательно подлежит ремонту или замене. Игнорируя эту необходимость, вы рискуете потерять управление в любой момент. Находясь при этом на дороге и двигаясь с высокой скоростью, потеря контроля над автомобилем может привести к самым печальным последствиям.

Есть три способа решить проблему неисправных рулевых реек.

Добавим, что при пробеге старых рулевых реек на вашем ВАЗ 2114 более 100 тысяч километров, их неисправность вряд ли удастся устранить при помощи ремкомплекта. Самый лучший вариант в данном случае — это полная замена узла.

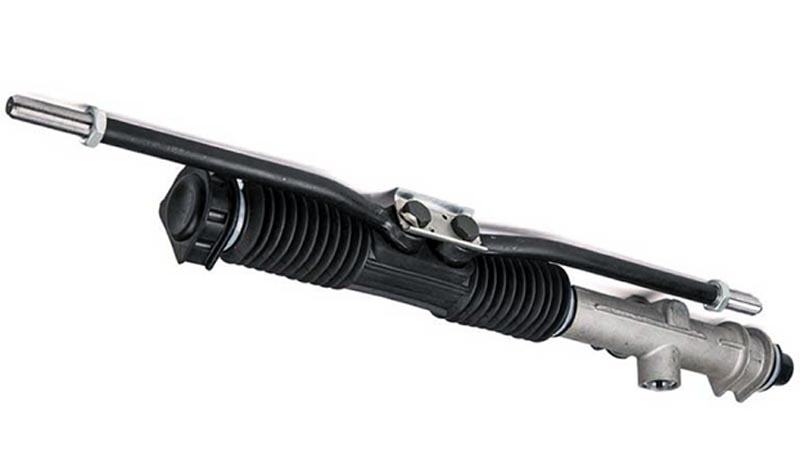

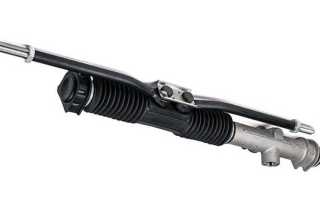

Стоимость и артикул рулевой рейки ВАЗ 2114

Цена стандартной рейки ВАЗ 2114 от производителя ВАЗ с артикулом 21080340001210 составит порядка 3100 рублей. Так же можно приобрести и его аналог от производителя TRIALLI с артикулом CR108 за 2300 рублей, и компании FENOX с артикулом SR16002O7 – 3400 рублей.

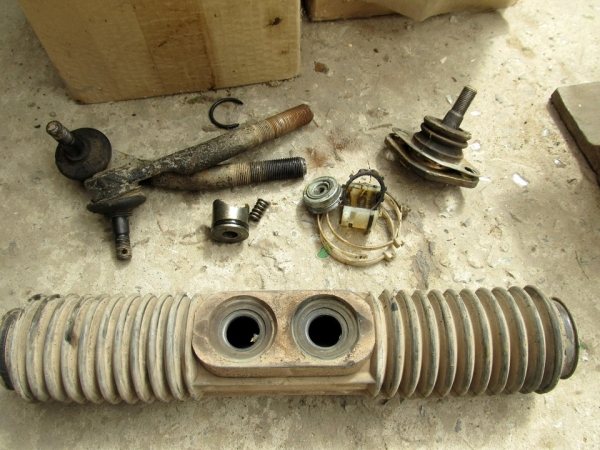

Набор для замены

Если самостоятельно менять вы не захотите, то приготовьтесь отдать около 1,5-2 тысяч рублей еще за услуги специалистов со станций технического обслуживания. Сегодня это средняя цена подобного ремонта. Опять же, все зависит от уровня автосервиса, а порой и от его наглости.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Советы по замене рулевой рейки ВАЗ 2114 (инструкция)

1. Для удобства выполнения последующих работ вынимаем АКБ и адсорбер.
2. Внутри салона открутите болт крепления промежуточного вала рулевой колонки от вала приводной шестерни рулевого механизма.
3. В подкапотном пространстве отсоединяем рулевые тяги от поворотных рычагов.
4. С обеих сторон отворачиваем по две гайки крепления рулевого механизма.
5. Отсоединяем вал привода от вала рулевого управления и вынимаем рулевой механизм через отверстие рулевой тяги, предварительно поддомкратив автомобиль так, чтобы рычаг стойки не мешал извлечению.
6. Устанавливаем рулевой механизм в порядке обратному снятию.

Для замены рулевой рейки ВАЗ 2114 понадобятся:

• жидкость WD-40;
• рожковый ключ «на 13», «на 22», «на 19»;
• трещотка с головкой «на 13», «на 17», «на 22»;
• зубило и отвёртка, монтировка, домкрат;
• новая рейка ВАЗ 2114.

Замена

Если вы решили заменить рейку своими руками, пригласите себе в помощь кого-нибудь из знакомых. Помощник в этом процессе обязательно потребуется. Приготовьте также следующие инструменты и средства:

• набор гаечных ключей;
• ключ-шестигранник на 17;
• домкрат;
• баллонный ключ;
• кирпичи или бревна чтобы установить приподнятую переднюю часть авто без колес;
• съемник рулевых тяг (если есть);
• средство против ржавчины (WD-40);
• смазка «Литол» или аналог;
• тряпка.

Порядок выполнения работ:

1. Установите автомобиль на ровной площадке.
2. Зафиксируйте его стояночным тормозом.
3. Приподнимите с помощью домкрата, баллонного ключа и бревен (кирпичей) переднюю часть машины, и демонтируйте передние колеса.
4. Отключите минусовую клемму от аккумулятора.
5. В салоне со стороны водителя в районе блока педалей открутите стопорный болт кардана рулевого вала.
6. В моторном отсеке демонтируйте адсорбер, и отодвиньте его в сторону.

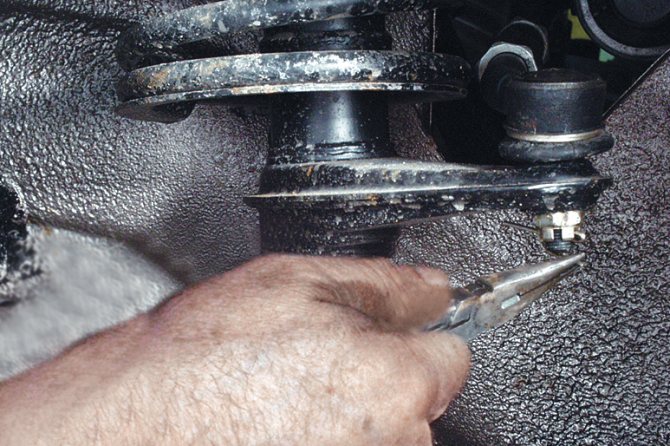

7. Открутите гайки рулевых наконечников, предварительно вытянув шплинты.



8. С помощью съемника для тяг извлеките наконечники из стоек. Если съемника нет, снизу легкими ударами подбейте наконечники, стараясь не повредить на них резьбу.
9. Обрызгайте гайки крепления хомутов рулевой рейки средством для удаления ржавчины и дайте ему впитаться.
10. Отверните гайки хомутов ключом (4 шт).
11. Извлеките рулевую рейку, подав ее в правую (пассажирскую) сторону.
12. Снимите с рейки наконечники и определите примерное количество витков, на которое были завернуты гайки, чтобы потом затянуть их более-менее точно, и доехать до ближайшего СТО для регулировки развала-схождения.
13. У новой рейки снимите заглушки по бокам и максимально заполните корпус «Литолом».
14. Прикрутите наконечники к тягам (не перепутайте их местами – они отличаются).
15. Установите новую рейку на место, наживив гайки на шпильках хомутов.
16. Позовите помощника и попросите его помочь вам направить приводную шестерню рулевого вала в посадочное место на корпусе рейки. Проконтролируйте четкое совпадение шлицов.
17. Закрутите на рулевом кардане стопорный болт.
18. Остальные монтажные работы осуществите в обратном порядке. Не забудьте смазать все резьбовые соединения «Литолом» — в следующий раз разбирать будет легче.

замена рулевой рейки

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

Примечание! Не забудьте автомобиль ещё на всякий случай ручником застопорить и подложите ещё кирпичи под задние колёса на всякий случай!

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

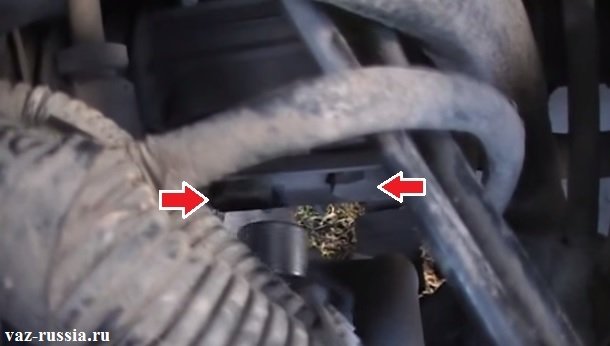

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

Примечание! Для удобства в выкручивании, вы можете ещё руль перемещать до упора в какую либо сторону, потому что при вращении руля рейка тоже двигается и тем самым выберите именно тот момент, когда вам будет легче всего отвернуть данные болты крепления!

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

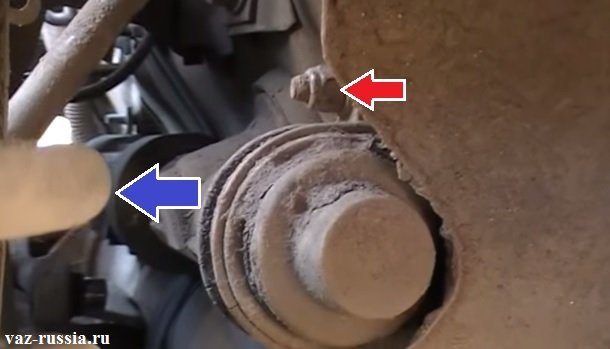

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

Примечание! Если вам не удобно откручивать гайки из подкапотного пространства, тогда вы можете в боковой её части в том месте где у вас установлена телескопическая стойка (Пружина стойки указана синей стрелкой), вывернуть все эти гайки (Одна из гаек для наглядности указана красной стрелкой) крепления рейки и после чего так же снять её с автомобиля! (Вытаскивать рейку через подкапотное пространство не очень то и удобно, поэтому постарайтесь её вытащить через вырез где установлена телескопическая стойка, этот вырез вы видите на фото ниже)

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Установка

Устанавливается рейка точно так же как и снимается на автомобиль, но только в обратном порядке снятию.

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Примечание! При затяжке данной гайки, руль будет крутиться тяжелее, поэтому до дури её тянуть не нужно, да и руль от этого может даже заклинить в один прекрасный момент, поэтому лучше всего если стук не убирается, то в таком случае сразу же меняйте рейку или ремонтируйте её, более подробно о том как подтянуть рейку, посмотрите на видео-ролике размещён который чуть ниже, в нём всё подробно и наглядно описано!

Смазка

Для автомобилей ВАЗ единственная смазка для рулевой рейки, которая рекомендуется заводом-изготовителем, – это ФИОЛ-1.

1. Смазка при сборке. Сначала смазывается рейка и внутренняя полость корпуса.

2. Смазка без снятия рейки. После перекусывания пластиковых хомутов снимаются боковые защитные колпаки.

Для удобства и большей эффективности можно использовать шприц с насадкой из резинового шланга такого диаметра, чтобы можно было просунуть его между рейкой и корпусом. Шланг нужно проталкивать с той стороны, где крепятся болты тяг.

В этом месте на втулке имеется разрез, через который смазка пройдет в пространство за втулкой и смажется рулевой механизм.

Чем смазать рулевую рейку при отсутствии ФИОЛа:

Источник

Процедура снятия с фото

Отсоединяем наконечники рулевых тяг от рычагов стоек. Откручиваем и достаем стяжной болт нижнего фланца муфты рулевого вала и отверткой разжимаем фланец.

При помощи накидного ключа на 13 откручиваем 2 гайки скобы правого крепления рейки к перегородке моторного отсека.

Снимаем скобу со шпилек.

Так же снимаем левую скобу.

Чуть-чуть сдвигаем рулевой механизм вперед и выводим вал приводной шестерни из зацепления с нижним фланцем муфты рулевого вала.

Поворачиваем рейку валом приводной шестерни вверх и достаем ее из моторного отсека через левую сторону.
