Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Интересное! При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.
Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Полезное! Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Подбираем покрасочное оборудование и аксессуары для окраски авто

Чтобы покраска произошла профессионально, вам потребуется качественный комплект аксессуаров. Одного компрессора будет недостаточно, чтобы наложить слой ЛКП с высоким качеством. И здесь самодельные изделия не подойдут. Придется купить минимум один пистолет с встроенным резервуаром для краски. Также потребуется ряд дополнительных материалов. Чтобы покраска прошла без проблем, а ваше авто отблагодарило вас за работу отличным внешним видом, стоит учесть такие параметры покупок:

1. Пульверизатор. Выбирайте одну модель полупрофессионального типа с объемом бункера для краски не менее 0.7 литра. Лучше купить несколько типов пистолетов или пару комплектов насадок для распыления разных материалов.
2. Шланги. Армированные и усиленные изделия лучше покупать новые. Никакие самодельные решения не подойдут для мощного компрессора. Давление будет не менее 2 атмосфер, так что все должно быть безопасным.
3. Аксессуары. Для смешивания краски, добавления растворителя и тестирования вам потребуются специальные аксессуары, такие как резервуары для покрасочного материала и палочки для его размешивания.
4. Фильтры. Обязательно для забора воздуха в ресивер потребуется воздушный фильтр для самого компрессора. Также необходимы фильтры для краски, иначе может быстро засориться пульверизатор.
5. Материалы. Для покраски вашего авто потребуется довольно дорогостоящая краска, растворитель, затвредитель. Также обзаведитесь достаточным количеством чистых тряпок.

Оборудование для авто покраски / Equipment for painting cars

Все это должно быть высокого качества. Если вы покупаете ненадежные материалы, придется столкнуться с очень низким качеством покраски. Самодельный комплекс также может не дотягивать по качеству подачи воздуха до профессиональных решений. Иногда лучше арендовать оборудование. Производить компрессор самостоятельно выгодно в тех случаях, когда вы будете использовать его в дальнейшем для различных задач с авто. Иначе самодельное устройство никогда не окупится и не сможет принести пользу.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

• манометр;
• редуктор с масловлагоотделяющим фильтром;
• реле контроля давления;
• бензиновый топливный фильтр;
• водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
• резьбовые переходники;
• автомобильные хомуты;
• двигатель компрессора;
• ресивер;
• полусинтетическое моторное масло вязкостью 10W40;
• тумблер на 220 вольт;
• латунные трубки;
• маслостойкий шланг;
• толстая доска для основы;
• аптечный шприц;
• преобразователь ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• краска по металлу;
• надфиль;
• мебельные колеса;
• фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

[hackmyth]#7 Компрессор для покраски за день из подручных средств

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Ресивер

Как сделатьресивер? Хорошо использовать баллон от простого огнетушителя. Он прекрасно выдерживает большое давление и у него есть хороший запас прочности. Баллон — отличный выход для навесного технологического оборудования. За основу можно взять огнетушитель марки ОУ-10 с объёмом 9,99 литра. Он способен выдержать давление до 16 МПа. Откручиваем у нашей заготовки запорно-пусковой механизм и вкручиваем переходник. Если найдём коррозию, то безжалостно удалим её. Убрать внутреннюю ржавчину сложно, для этого заливаем преобразователь ржавчины в ёмкость баллона и болтаем содержимое. После завершения прочистки вкручивают крестовину для водопровода.

Доска из дерева будет являться хорошей основой для крепления мотора и корпуса огнетушителя. На одной линии желательно расположить все рабочие детальки и узлы. На роль крепежа пойдут резьбовые шпильки, их надо продевать в полученные сверлением дырочки. Потребуются гайки и шайбочки. После берут ресивер и располагают его вертикально. Понадобятся 3 листа фанеры. Один лист — для сквозного отверстия под баллон. Оставшиеся 2 листа скрепляются саморезами к главной доске и приклеиваются к тому листу, что держит ресивер. В основе из дерева делают выемку для дна ресивера. Для передвижения агрегата крепим мебельные колёсики.

Систему следует защитить от пыли с помощью бензинового фильтра для грубой очистки горючего. Он станет выполнять роль воздухозаборника. Пригодится шланг из резины и входная трубочка от нагнетателя. На входе давление воздуха очень низкое, хомуты не пригодятся. На выходе монтируют масло влагоотделитель для блокировки капель жидкости. Подойдёт фильтрующий элемент системы питания (говоря простыми словами — фильтр). Нужны будут хомуты для автомобиля. Масло влагоотделитель соединяют с входом редуктора, а выход вкручивается в уже заготовленную нами крестовину с левой стороны. С правой стороны вкручивается манометр для мониторинга величины давления. А сверху крестовины вкручиваем реле для регулировки.

Как сделать ресивер для компрессора для покраски автомобиля своими руками

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Миниатюрный компрессор для покраски на 12В

Приветствую любителей помастерить, в этой инструкции мы разберем, как сделать простой компрессор с ресивером из старого огнетушителя и автомобильного компрессора на 12В. Фактически все собирается из уже готовых материалов, не считая ножек и других мелочей. Компрессор получился довольно мощным, им можно легко красить или даже накачать колесо велосипеда. Емкость от огнетушителя выдерживает давление до 20 бар. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:

— кусок сантехнической трубы, уголка или другой детали (для ножек); — автомобильный электронасос 12В (35 л/мин, 140 PSI); — огнетушитель; — манометр; — клапан сбора лишнего давления; — пневматический выключатель (для управления компрессором); — шланги, краскопульт и пр.; — переходник на 5 выходов (можно изготовить на токарном станке); — кран; — фум-лента, прокладки; — проволока; — двусторонняя клейкая лента.

Список инструментов:
— ножницы; — ножовка по металлу; — отвертка; — гаечные ключи.

Процесс изготовления компрессора:

Шаг первый. Ресивер

Первым делом подготовим ресивер, в качестве которого будет выступать корпус от огнетушителя. Откручиваем кран и высыпаем содержимое, после этого корпус нужно тщательно вымыть. Если вы не хотите ждать, корпус можно быстро просушить бытовым феном (но чтобы не видела жена!).

Шаг второй. Сборка основного узла
В баллон от огнетушителя заворачиваем специальный переходник, где его автор взял и продаются ли такие, отпишитесь в комментариях, если знаете. В любом случае под любой диаметр отверстия и резьбу можно выточить переходник на токарном станке. Чтобы подключить все необходимее оборудование, у автора на переходнике есть 5 отверстий с резьбой. Само собой, все детали нужно завернуть, используя фум-ленту, а также прокладки. Устанавливаем манометр для наблюдения за давлением. Также нам понадобится клапан, который будет сбрасывать лишнее давление в случае аварии и не даст поломаться компрессору или другим узлам.

Также тут есть пневматический выключатель, который будет отключать компрессор, а затем включать, поддерживая необходимое давление в ресивере. Этот выключатель настраивается ключиком на нужное давление. Также сбоку заворачиваем фитинг для подключения входящего шланга от компрессора. Ну а по центру у нас будет кран для подключения шланга. Все составляющие хорошо затягиваем гаечным ключом.

Шаг третий. Шланги

Используя шланг высокого давления и необходимые переходники, подключаем шланг от компрессора к ресиверу. Также устанавливаем переходник на кран для подключения шланга, из которого будет выходить воздух, тут будет установлен краскопульт или другой инструмент.

Компрессор автор крепит на ресивере, используя двустороннюю клейкую ленту, а для дополнительной фиксации компрессор прикручиваем проволокой, так как он может не слабо вибрировать.
Шаг четвертый. Ножки

Сделаем ножки для компрессора, автор их изготавливает из сантехнической трубы. Каждая ножка состоит из целого разрезанного круга, а также прикрученного к нему полукруга. Ножки дополнительно приклеиваем двусторонней клейкой лентой. Получается все просто и надежно.

Шаг пятый. Испытания
Включаем компрессор, если все собрано правильно, устройство само отключится, когда в ресивере будет достигнуто необходимое давление, а потом включится, при его падении. Автор легко накачивает компрессором колесо велосипеда за пару секунд. Также он демонстрирует «напор» воздуха, сдувая с пола мусор.

Компрессор готов, как вы видите, собирается он очень просто, сложнее подобрать все необходимые детали. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Важно! Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Самодельные компрессоры для покраски машины – работа своими руками

Покрасить автомобиль – сложная и специфическая задача. Ее сложность в большей степени заключается в том, что не у каждого человека есть возможность использования специального оборудования. Своими руками провести работу не так сложно, если потренироваться перед этим и научиться управлять оборудованием качественно. Но само оборудование арендовать очень дорого. Можно попробовать самому сделать все необходимые средства и сэкономить большое количество денег. Самодельный компрессор для покраски авто может оказаться удачным техническим решением, которое будет служить очень достойно.
Существует несколько вариантов производства самодельного устройства для профессиональной или любительской покраски. Для кого-то и адаптированный компрессор от старого холодильника окажется достойным вариантом. Но на деле нужно учитывать высокие требования кузова авто к наложению лакокрасочных материалов. Так что оборудование должно отвечать определенным параметрам качества и функциональности. Иначе не получится выполнить работу качественно и надежно. Самодельные устройства для окрашивания авто нередко не работают так, как вы того хотите. Поэтому перед изготовлением компрессора убедитесь, что у вас есть технические навыки для этого.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

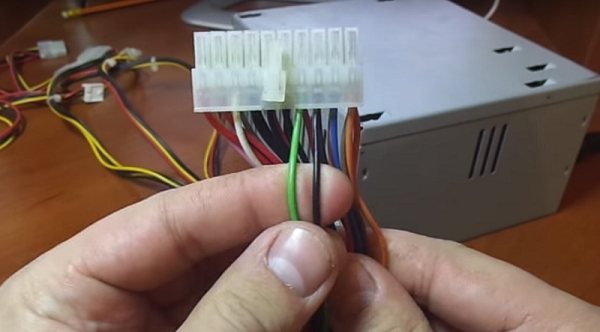

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.

    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

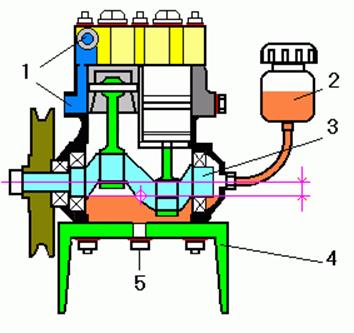

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.



3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.
4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Нагнетатель масла из огнетушителя

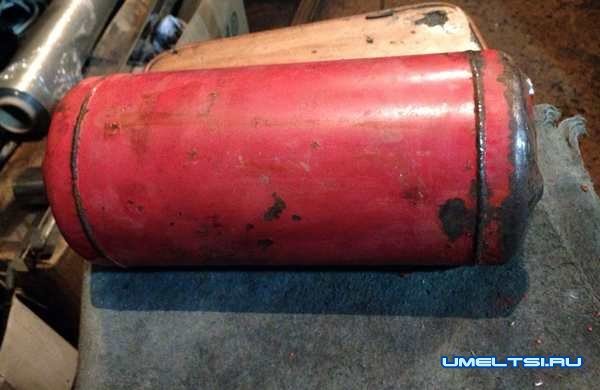

По случаю отвозил огнетушители одной организации, чтобы перезарядить. При этом выяснил у одного знакомого, что есть бракованный огнетушитель, который собирают сдать на металлолом.

Этот ущербный огнетушитель и стал началом данного проекта.

Пошаговое описание изготовления нагнетателя:

1

. Сначала нужно взять списанный огнетушитель порошкового типа объемом 2–3 литра, и высвободить его содержимое.
2
. Далее нужно сделать замер заборной трубки ПВХ огнетушителя, учитывая плотно завинченный распылитель. При необходимости обрезаем трубку до нужной длины, аккуратно и точно.
3
. Нужно взять новый стандартный резиновый наконечник на бескамерные диски, где есть золотник.

4

. Приготовим дрель со сверлом, диаметр которого соответствует внутреннему пазу наконечника.
5
. Теперь в боковой части корпуса в прошлом огнетушителя следует просверлить отверстие под резиновый наконечник.
6
. Дальше удаляется металлическая стружка из корпуса огнетушителя, а проделанное отверстие проверяется – есть ли на нем заусеницы. Если есть, берем наждачную бумагу и обрабатываем.

7

. После этого, взяв проволоку, нужно из внутренней части корпуса протянуть резиновый наконечник для бескамерных дисков, который должен пазом плотно сесть в проделанное отверстие.
8
. Приступаем к заливке в баллон трансмиссионного масла.

9

. Теперь нужно собрать нагнетатель и подать в него компрессором давление в 1–2 атмосферы.

10

. Устройство готово к работе.
11
. Приятно проводим время, эксплуатируя нагнетатель, и наслаждаемся полученным результатом.

С этим аппаратом, созданным своими силами, масло больше не будет течь по рукам и одежде.

Маслонагнетатель из огнетушителя

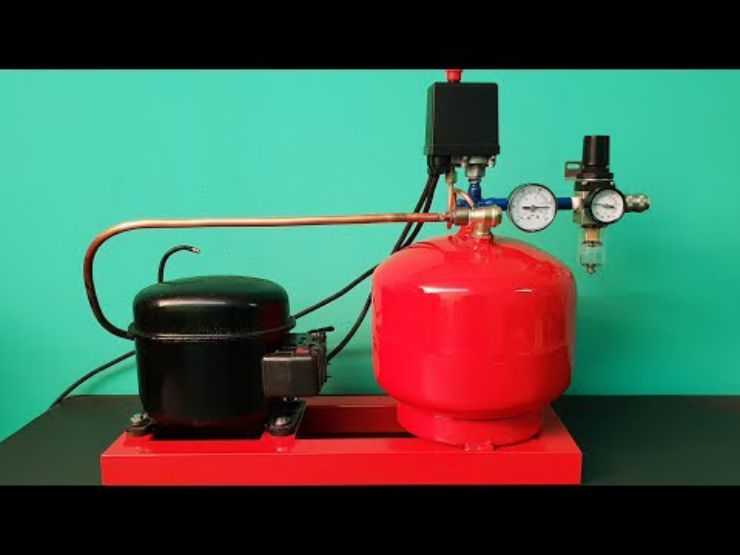

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

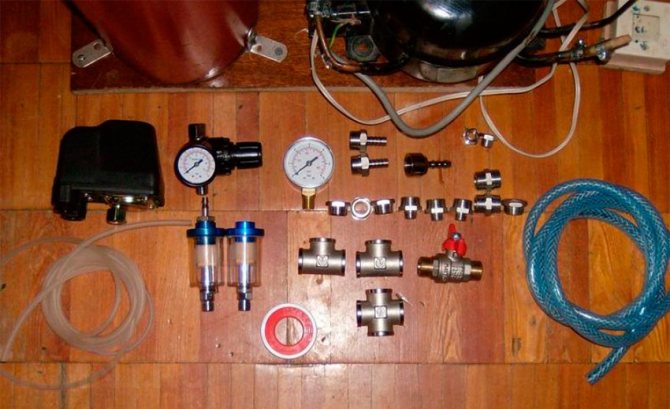

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

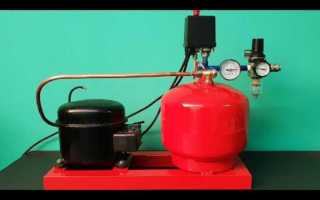

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Особенности использования компрессора

Воздушный компрессор в гараже нужен всегда. Его можно применять как для сдувания пыли с поверхностей обрабатываемых абразивом деталей, так и для получения избыточного давления в пневмоинструментах.

Часто рабочий ресурс компрессора необходим для выполнения покраски автомобиля, что накладывает к создаваемому потоку воздуха определенные требования:

• Поток должен идти строго равномерно без всяких примесей в виде капель жидкости, масла или взвешенных твердых частиц. На свеженанесенном лакокрасочном покрытии зернистость, каверны и шагрень бывают из-за проникновения инородных частиц в струю воздуха.
• Неравномерное поступление смеси приводит к возникновению потеков краски и появлению матовых пятен на эмали.
• Фирменные воздушные компрессоры, выпускаемые промышленностью, обладают всеми функциями для такого процесса, но стоят достаточно дорого.
• Не уступающую профессиональным, можно создать модель изделия самостоятельно или использовать компрессор для гаража от холодильника.
• В этом случае в устройстве для содержания сжатого воздуха, которое называется “ресивером”, возникает избыточное давление. Поток воздуха можно нагнетать вручную и механизированными способами.
• Ручная подача экономит финансовые средства, но при этом тратится много энергии и сил на проведение контроля над процессом.
• Эти недостатки устраняются при автоматическом нагнетании, но в этом случае вручную производится замена в воздушной помпе масла.
• Затем сжатый воздух равномерно подается через выходной штуцер к исполнительным устройствам.

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.

Как сделать простой компрессор для покраски автомобиля

Для изготовления устройства необходимо приобрести:

• Ресивер, которым может быть автомобильная камера с покрышкой или без нее.
• Нагнетатель. Для этого используется автомобильный насос с манометром.
• Сосок от старой камеры.
• Ремкомплект для резины.
• Шило портняжное.

Компрессор из автомобильной камеры для покраски
После подготовки необходимых материалов, можно переходить к изготовлению устройства.

Для этого:

• Ненужная автомобильная камера проверяется на герметичность, накачиванием ее насосом. Если воздух, держится можно выполнять следующий этап. При наличии утечек, места повреждений заклеиваются или вулканизируются сырой резиной.
• В подготовленном ресивере сверлится отверстие для установки дополнительного соска, через который будет выходить равномерно струя сжатого воздуха.
• Вклеивается добавочный штуцер и соединяется с краскопультом.
• В пульте выкручивается ниппель для свободного выхода потока воздуха.
• В родном соске камеры для авто ниппель остается и будет работать вместо клапана, удерживая избыточное давление.
• Опытным путем определяется в ресивере нужный уровень давления воздуха. При этом следует распылить краску на любую поверхность. Эмаль ложиться должна равномерно, без рывков. Манометром определяется величина избыточного давления.

Совет: Единственное условие при пользовании устройства — соблюдать, чтобы в камеру, а затем и в краскопульт не попадали влага или пыль. В противном случае все придется делать заново.

Принцип работы простого компрессора – сжатый воздух

Воздушный компрессор – надежный помощник. При помощи направленной струю сжатого воздуха легко очистить авто от пыли и повысить давление в пневматических инструментах для гаража.

При помощи потока сжатого воздуха всегда можно выполнить качественную покраску отдельных деталей или всего кузова автомобиля.

Основное требование к хорошей работе компрессора – воздух должен поступать под равномерным давлением и в нем не должно быть пыли и масла. Если при покраске такие частицы есть в воздухе, подаваемом компрессором, то слой краски наносится неравномерно.

Хороший компрессор заводского производства стоит недешево, но может использоваться как для профессиональной покраски, так и для выполнения качественной эффектной аэрографии. Изучив принципы работы такого устройства, можно изготовить качественный самодельный компрессор для гаража.

Принцип прост — в герметичной емкости (ресивере) собирается сжатый воздух под давлением. Давление в емкости можно повышать как механически (вручную) так и при помощи автоматики. Постоянно подкачивать давление вручную неудобно, проще в работе автоматическая регулировка.

В компрессорах с автоматикой нужно следить только за регулярной заменой масла в помпе, чтобы предотвратить быстрый износ трущихся деталей.

Струя сжатого воздуха через штуцер поступает к нужному устройству (для покраски, для очистки или для продувки шлангов).

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно.

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из простой автомобильной камеры? Список нужного материала:

• насос с манометром для функции нагнетателя,
• автомобильная камера для функции ресивера,
• шило,
• комплект инструмента для ремонта,
• сосок от автомобильной камеры.

Сложный этап — создание компрессорной станции. Камеру следует проверить на герметичность. Её накачивают. Если есть утечка воздуха — задача решается склеиванием или вулканизацией сырой резины. Потом шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер крепят вклеиванием. Справиться с этой работой активно поможет ремонтный комплект. Потом штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выкручивают ниппель.

Но примечательно, что старый ниппель не удаляют. Он будет выполнять роль клапана и придерживать лишнее давление. Контрольную проверку величины давления проводят путём распыления красящего вещества на поверхность металла. Если краска ложится ровным слоем, значит — установка функционирует прекрасно! Дополнительный контроль величины давления можно проверить манометром. Воздушный поток даже после включения клавиши аэратора обязан быть скачкообразным!

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет качественнее, чем при помощи баллончика. При работе в домашних условияхследует избегать проникновения в автомобильную камеру пыли, инородных тел, воды. Эти вещи могут проникнуть в краскопульт и окраску придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться долгое время, а нагнетание воздуха желательно автоматизировать.

Мастера часто подмечали, что самодельный компрессорможет служить гораздо дольше, чем фабричный. И независимо — отечественного или импортного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще ремонтировать и обслуживать — ведь Вам отлично известны её слабые стороны и конструкция.

Усовершенствованный удобный компрессор своими руками

Как сделать компрессор, который не будет уступать лучшим российским и зарубежным аналогам? Вам будут нужны следующие детали:

• обычный манометр;
• редуктор, обязательно выбирайте редуктор с фильтром, чтобы исключить попадание масла и влаги внутрь ресивера;
• любое реле для регулировки показателей давления;
• топливный фильтр (для бензина, а не для дизеля);
• соединительная муфта на четыре выхода водопроводная (внутренний диаметр 3/4);
• понадобятся переходники по диаметру для герметичных соединений деталей;
• хомуты большие автомобильные;
• ресивер;
• моторное масло – нужна вязкость не менее 10W40, краска для металла и присадка от ржавчины;
• тумблер электрический;
• шланг для масла;
• кусок толстой доски – это будет основа компрессора;
• шприц;
• метизы для креплений;
• силиконовый герметик и фумлента;
• колеса для мебели;
• фильтр для дизельного движка.

Половину комплектующих деталей можно обнаружить в любом гараже.

Подбираем двигатель для компрессора

Хороший двигатель для нашего компрессора – это запчасти от старого советского холодильника, в нем уже есть пусковое реле, это очень удобно, так как регулирует количество атмосфер в ресивере. Вам нужен движок от старого агрегата (Днепр, Донбасс, Ока), импортные модели дают меньшее давление в атмосферах.

Что нужно сделать:

• компрессор нужно прочистить, удалить ржавчину, смазать маслом внутренние детали и покрасить снаружи. На таком компрессоре три выхода – выясняем, где подача, а где выход струи воздуха, помечаем крестиком;
• Одна трубка в старых моделях запаяна, ее нужно аккуратно вскрыть, это будет отверстие для долива масла в компрессор.

Важно. Чтобы при отпиливании кончика стружка не попала внутрь компрессора.

• выливаем старое отработанное масло и заливаем такое же количество полусинтетического масла, удобно заливать масло в компрессор шприцем на 2 мл;
• ставим заглушку из винта и герметизируем фумлентой;
• на выходную трубку устанавливаем масляный фильтр;
• крепим компрессор, баллон со сжатым воздухом и пусковое реле к доске.

Для сжатого воздуха удобно использовать бак от старого огнетушителя на 10 литров, больше не надо. Такой баллон выдерживает давление до 15 Мпа.
