Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

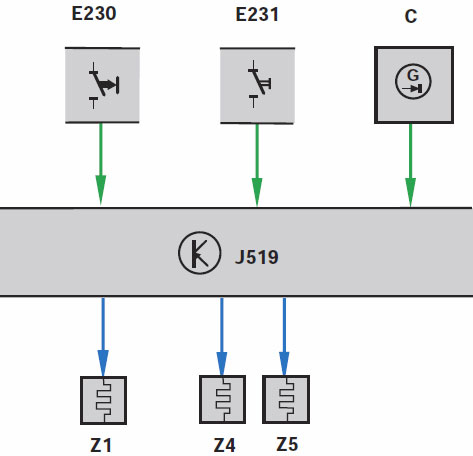

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное. К7 — реле включения ОЗС. А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

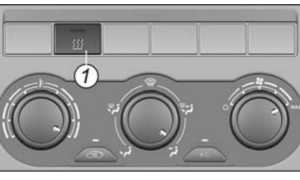

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Причины и устранение неисправностей обогревателя

Если система обогрева не включается или работает с перебоями, то нужно выяснить причины, принять своевременные меры. В различных ситуациях проблема решается по-разному.

Перегоревший предохранитель

При первых признаках поломки нужно проверить предохранитель. Только после этого при необходимости обследуется сам выключатель, реле, контакты, электрическая проводка.

Вначале нужно найти сам предохранитель, определить целостность. Если по внешним признакам диагностику произвести затруднительно, то лучше заменить его.

Неисправная электропроводка

Выход из строя системы проводов при отсутствии внешних повреждений определяется с помощью вольтметра или многофункционального тестера.

После включения обогрева на клеммах должно быть напряжение не ниже 11 Вольт.

Вместо специальных приборов можно использовать автомобильную лампочку, подсоединив к «+» проводу и массе. Если она не загорается, то требуется ремонт.

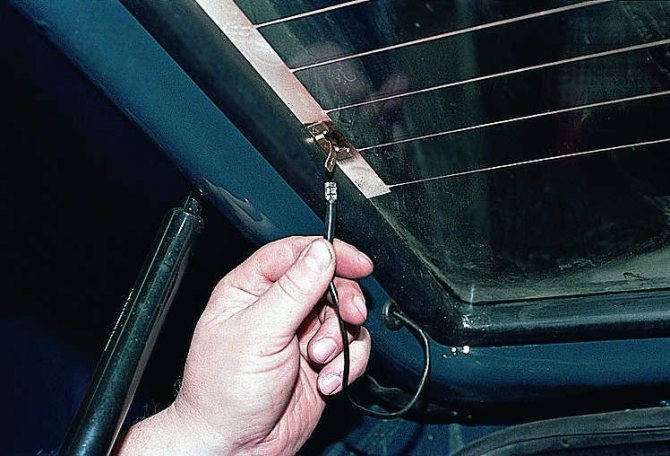

Нарушены крепления контактов

Нередко в процессе эксплуатации клеммы на разъемах окисляются и не проводят электричество. Для диагностики требуется замерять напряжение непосредственно на контакте, приклеенном к стеклу.

При напряжении ниже 11 Вольт нужно его зачистить с помощью наждачной бумаги или специального очистителя ржавчины. Кроме того, контакты подсоединения клемм можно восстановить с помощью пайки.

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Как проверить обогрев заднего стекла.

Ремонт нитей обогрева заднего стекла. Рено Меган.

Принцип работы

Для обогрева заднего стекла используется электричество: поперёк полотна натягиваются нити из тонкого металла с повышенной способностью к сопротивлению. Под воздействием тока они нагреваются и высушивают капли воды.

Принцип работы этой системы прост: положительный заряд аккумулятора идёт через выключатель зажигания к одному из коммутационных устройств, а отрицательный – через корпус автомобиля к другому. Когда нажимается кнопка обогрева, устройства замыкают электрическую цепь, в которую включены и натянутые на заднее стекло нити.

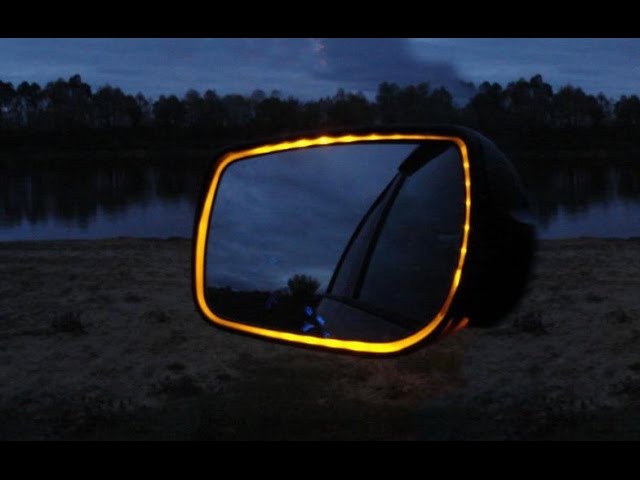

Обогрев боковых зеркал, делаем самостоятельно.

Признаки поломки

Понять, что есть проблемы с обогревом, можно по следующим признакам:

1. Начинает потеть стекло, когда не работает сигнальная лампа. Первое что нужно сделать, это проверить какое напряжение и исправность предохранителей
2. Обогрев стекла не происходит, при работающей контрольной лампе. Причина может быть в отсутствие напряжения
3. В некоторых местах появляется конденсат, это может быть связанно с обрывом нити. Восстановить можно за счет ремонта, специальными лаками
4. Не происходит оттаивания, даже несмотря на то, что система исправна. Это может произойти, если стекло сильно обледенело, и не хватает напряжения, нужно произвести самостоятельную очистку льда.

Причин поломки может быть множество, начиная от выключателя и кончая самой проводкой, которую можно починить, только разобрав всю приборную панель.

Если причина в обрыве нити, можно попытаться восстановить ее. Существует много различных способов решения данной проблемы, которые выглядят следующим образом:

1. Для устранения обрыва, до одного миллиметра, нужно приготовить специальный клеевой состав, например (Контактол, Элеконт), шприц, средство для очистки стекла. Специальный клей наносится на участок, где имеется обрыв, и с двух сторон плотно накладываем изоляционную ленту.
2. Можно воспользоваться мягкой пайкой или прибегнуть к варианту гальванического наложения материала. Но данная процедура является трудоемкой и в гаражных условиях трудновыполнимая.
3. Если ширина разрыва превышает два миллиметра, нужно использовать луженную медную жилку, у которой сечение будет 0.2 миллиметра. Производить пайку лучше припоем ПОС-61, при этом, не производить лужение нити.

Это интересно: Главные причины возникновения вибрации двигателя автомобиля на холостых оборотах

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Единовременный отказ этих устройств доставляет немало проблем, неполадки могут проявляться периодически, однако влияют на безопасность автомобиля. Особенность этой поломки заключается в том, что работа всех узлов завязана на один предохранитель.

Способы устранения дефекта:

• для быстрого решения проблемы достаточно заменить предохранитель;
• осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

В зависимости от модели авто, проблема может заключаться в реле зажигания, что характерно для отечественных машин. Иногда отходят контакты, но чаще требуется замена реле для восстановления работоспособности.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
3. В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

При функционирующем обогревателе на боковой шине должно быть напряжение в 12 В. В противном случае неисправно реле или плохой контакт.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

При выявлении места обрыва, результаты до него и после будут сильно отличаться.

Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

В каждом случае нужно сделать трафарет, так как проложенная линия должна полностью соответствовать ширине нити. Перед нанесением составов поверхность нужно обезжирить.

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

• используется проволока сечением 0,17 мм 2 ;
• ее длина должна быть немного больше поврежденного участка;
• края нужно залудить;
• рабочую поверхность обезжириваем;
• нить покрываем хлористо-цинковым флюсом;
• завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
• используется мощность 12 Вт;
• закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
• обработанный участок покрывают термоустойчивым клеевым составом.

На выполнение таких работ требуется несколько часов, после чего можно безопасно использовать автомобиль.

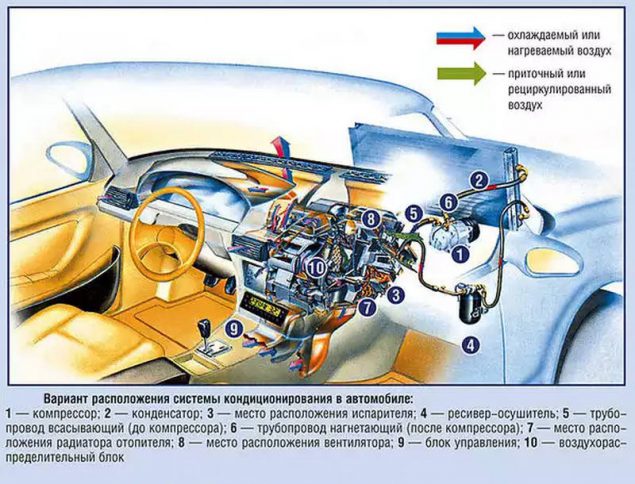

Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.

Если автомобиль оснащен системой климат-контроля все процессы происходят автоматически, и нет необходимости включать обогрев зеркал, лобового стекла.

Источники неполадки

Когда нарушается работоспособность обогрева заднего стекла, следует обратить внимание на основные позиции:

• реле;
• проводку;
• предохранители;
• нити.

Особых навыков для их замены не потребуется. Если изучить инструкцию и знать, где находится реле обогрева автомобильного заднего стекла или передней конструкции, схему подключения проводков, механизм предохранителей, то вполне можно обойтись без помощи специалиста.

Предохранитель системы

Элемент может перегорать при определенных обстоятельствах, повышая риск замыкания. В результате обогрев не будет включаться, поскольку питание к нему не подводится, потому что предохранитель – это защитный механизм обогрева. Чтобы понять расположение элементов, следует обратиться к руководству по эксплуатации транспортного средства. Алгоритм действий, когда найдено место локализации предохранителя:

1. Прибор снять.
2. Осмотреть на предмет целостности.
3. Провести проверку работоспособности отдельно от всего устройства.
4. Установить причину неисправности.
5. Провести замену отдельных запчастей или всего механизма.

При необходимости фрагмент заменяется новой деталью, поскольку вряд ли кто-то возьмется его восстановить – стоит он недорого.

Электропроводка

После диагностики предохранителя или его замены, дальнейшие поиски неисправности обогревателя заднего стекла (если он по-прежнему не функционирует), необходимо искать в проводке. Причина:

• облом;
• обрыв на креплении;
• перелом;
• перегорание.

В результате ток не поступает к нагревающим полюсам и система не работает. Можно выполнить простые диагностические действия с использованием мультиметра. Для этого нужно включить обогрев, после чего замерить напряжение на клеммах обогревателя. Они обычно расположены в нижней части стекла либо по бокам.

Стоит изучить всю протяженность проводки на целостность и тогда, если где-либо имеется обрыв, он будет найден. Инструкция:

• отсоединить клеммы;
• зачистить контакты соединений;
• заменить провода.

Сборка проводится после повторной проверки работы мультиметром.

Нити

Если одна или несколько нитевых полос оборваны, то через них уже не протекает ток. Поэтому будет появляться наледь в некоторых зонах, что ухудшает обзор, понижает степень безопасности вождения. Удостовериться в обрыве поможет полная разборка обогревательного оборудования. Решение проблемы – замена неисправных элементов на новые.

Реле обогрева

Реле отвечает за обогрев лобового стекла. Если клавиша пуска не включает прибор, следует проверить реле. Оно выключает обогрев, когда заглушается двигатель авто. Элемент располагается в монтажном блоке. Точное расположение определено в автомобильной инструкции.

Органы управления

Если не происходит запуск устройства, причина может крыться не в реле, а в дисфункции самой кнопки включения. Она снабжена световым индикаторов, и если датчик не загорается, значит, прибор вышел из строя. Проблему нужно искать в контактах тумблера, к которому не проводят ток нити. Решение: замена элемента.

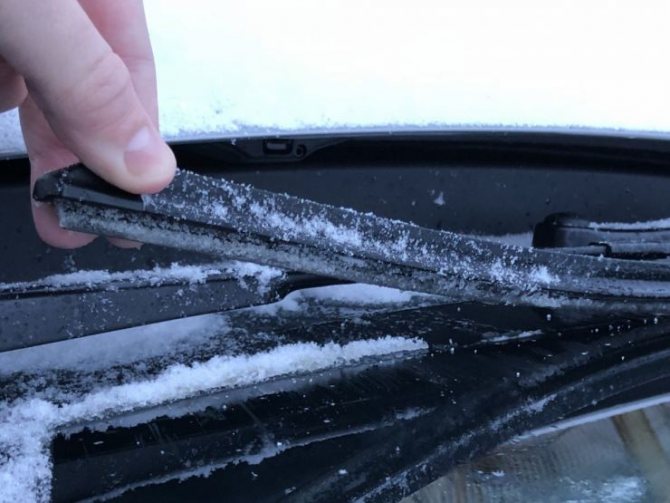

Обогрев лобового стекла очистителями

Есть специализированный вариант для обогрева лобового стекла, который устанавливается в стеклоочистителях и легко монтируется своими руками.

Для того, чтобы дворник мог легко и быстро очистить лед, который намерзает на лобовом стекле придумано специальное устройство.

В стеклоочистителе установлен прибор, который дает ток, нагревающий насадки щеток. При очистке стекла такими дворниками лед топится и за несколько секунд счищается без усилий.

Обратите внимание, что бывает два вида устройств подобного образца:

• Одни работают от провода, который имеет включатель. При вставке такого штекера в прикуриватель авто, он начинает питать щетки энергией.
• Второй вариант подключается ко внутренним системам автомобиля. Данные щетки включаются от пульта, идущего в комплекте.

Второй вариант так же работает при подключении к прикуривателю, но его штекер не требуется отсоединять для выключения. Выключение, как и включение осуществляется просто пультом.

Таким образом, выбирать следует только исходя из своих предпочтений, по устройству они одинаковы. Бывают и нити обогрева стекла, которые легко сделать своими руками, но они устанавливаются внутри авто.

Как найти место обрыва нити обогрева стекла

Теперь поговорим о том, как проверить, где оборвалась нить обогрева заднего стекла. Для этого понадобится вольтметр или омметр на выбор. Сделайте следующее:

1. Осмотрите заднее стекло – иногда обрыв виден невооруженным взглядом: нить прерывается и возобновляется через несколько миллиметров.
2. Включите обогрев и посмотрите, где капли воды не высохли. Возьмите увеличительное стекло и рассмотрите данный участок повнимательнее.
3. Пусть функция обогрева остаётся активной. Один металлический прут вольтметра нужно соединить с положительной клеммой обогрева, а вторым провести по нити со стороны зажима со знаком «-». Следите за показателями: обрыв будет там, где высветится 0 вольт.
4. Возьмите омметр и присоедините один щуп к общему проводу (к нему подключен минус аккумуляторной батареи), а другой аккуратно прислоняйте к центру каждой нити по очереди. Обрыв там, где сопротивление подскакивает до 4-6 Ом.

Это интересно: Воздушные фильтры для автомобилей: как самостоятельно поменять

Устройство системы обогрева

Чтобы понять, как восстановить обогрев заднего стекла, стоит предварительно изучить принцип работы данной системы. Ее цель – ликвидация запотевания и предотвращение пересушивания воздуха в салоне. В зимнее время данная функция незаменима, поскольку обледенение равномерно уходит со стекла и в момент, когда вам уже нужно ехать, обзор свободен на 100%.

Принцип работы такой системы в случае с лобовым стеклом заключается в эффективности направленных воздушных потоков тепла.

Если речь идет о заднем стекле, в работу вступают компактные нагревательные элементы, источником работы которых является электрическая сеть. Металлические дорожки фиксируются на поверхности стекла со стороны салона. Это многочисленные тончайшие ленты, через которые и проходит электроэнергия, активизируя процесс выделения тепла. Как итог – из-за нагрева стекла происходит испарение воды и поверхность становится прозрачной уже через пару минут.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой он рассказывает о том, как устроено лобовое стекло с подогревом.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Обзор наборов и клея для ремонта нитей и контактов обогрева заднего стекла

p, blockquote 36,0,0,0,0 —>

Набор Permatex PX 09117

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

• клей для нитей 1,4 мл;
• клей для контакта 0,8 мм;
• кисточка для нанесения клея;
• шаблон;
• наждачка;
• салфетка-активатор;
• спиртовая салфетка.

Способ применения при ремонте контактов

:

p, blockquote 39,0,0,0,0 —>

• зачистить и обезжирить поверхности;
• зачистить контакты;
• протереть активатором поверхности, 5 минут подождать;
• нанести небольшую (. ) каплю клея, чтобы она не выступила за склеиваемые поверхности;
• прижать контакты;
• дать сутки на высыхание.

Способ применения при ремонте нитей

:

p, blockquote 40,0,0,0,0 —>

• обезжирить поверхность, на которую будет наноситься нить;
• прикрепить шаблон;
• подождать 20 минут;
• повторить нанесение 3-4 раза с интервалами по 20 минут;
• обогреватель включать через 24 часа.

Стоимость такого набора около 1000 рублей.

p, blockquote 41,0,0,0,0 —>

Клей AVS A78358S

Такой токопроводящий клей для ремонта нитей обогрева заднего стекла 2 мл стоит около 200 рублей.

p, blockquote 42,0,0,0,0 —>

p, blockquote 43,0,0,0,0 —>

Клей Permatex РХ 21351

Токопроводящий клей для ремонта нитей обогрева заднего стекла.

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

Цена клея около 400 рублей.

p, blockquote 46,0,0,0,0 —>

Видео — как приклеить контакты обогрева заднего стекла не снимая стекла:

p, blockquote 47,0,0,0,0 —>

p, blockquote 48,0,0,0,0 —>

Технология ремонта приблизительно одинаковая для всех клеев промышленного изготовления. Главное – хорошо обезжирить поверхности и не спешить. Если не удается найти специальные составы для ремонта, можно попробовать их изготовить самостоятельно или воспользоваться другими методами восстановления.

p, blockquote 49,0,0,0,0 —> adsp-pro-3 —>

Особенности неполадок на импортных авто

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель. На иномарках электрическая цепь содержит несколько предохранителей, поэтому важно найти, какой из элементов соответствует заднему стеклу, а какие – зеркалам. К примеру, если обогрев не активируется на машине Chevrolet Lacetti, следует искать элементы с индексами F6, Ef7, включая реле К10.

Восстановление функции обогрева стекла и зеркал выполняется через электронную плату управления. Она выходит из строя вследствие разрыва полос или отпаивания контактов.

Как восстановить обогрев заднего стекла

Когда найдено место повреждения нитей нагревателя, стоит задуматься о том, как восстановить обогрев в полном объеме. Конечно, восстановить его можно просто заменой стекла, но это достаточно затратная операция, тогда как существуют несколько способов, позволяющих собственными силами, не слишком напрягаясь, устранить дефект. Перед работой требуется подготовить место, где обнаружен обрыв и будет происходить восстановление нитей обогрева. Для этого токопроводящую дорожку в нужном месте необходимо осторожно очистить от лака и обезжирить спиртом. На подготовленном участке должен быть виден характерный металлический блеск.

Восстановление дорожки может быть выполнено следующими способами:

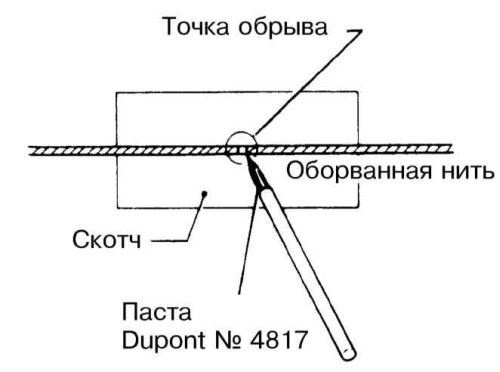

1. Используя специальную токопроводящую пасту. Наносится она на холодное стекло. При выполнении работ обогрев не включать. Дорожка, подготовленная, как описано выше, в месте повреждения должна быть ограничена с обеих сторон липкой лентой. Затем на участок, который не работает, наносится паста. Застывает она, как правило, в течение суток, проверить и использовать обогрев можно будет после истечения этих суток.
2. С помощью металлических опилок. Такой способ позволяет выполнить восстановление работоспособности, когда отсутствует паста. Для этого используются заранее приготовленные мелкие железные опилки. В процессе выполнения работ потребуется прозрачный клей и магнит. Его надо закрепить над участком, где выявлено повреждение, а потом на это место нанести железные опилки. Магнитное поле заставит их выстроиться вдоль участка дорожки, который не работает. Выровняв опилки и обеспечив электрический контакт с поврежденным местом, их покрывают слоем клея. Проверить, как успешно проведен ремонт и работает обогрев, можно будет через полтора-два часа.
3. С помощью стружки и краски, в этом случае используется стружка цветных металлов. Она смешивается с краской таким образом, чтобы получилась масса, похожая на пластилин. С помощью скотча формируется своеобразный трафарет вокруг повреждённого участка. Включается обогрев, и на нужное место наносится приготовленная смесь, при этом может возникнуть характерное шипение в месте контакта, но через некоторое время оно пропадает. Такая смесь застывает через двадцать-тридцать минут, проверить и пользоваться восстановленной системой можно через час.

Это интересно: Почему не работают поворотники и аварийка: возможные причины и как их устранить

Существуют и некоторые другие способы, позволяющие восстановить неработающую систему обогрева, но описанные являются наиболее простыми и доступными.

К сожалению, подобные методы вряд ли применимы для восстановления лобового стекла. В нем используются более тонкие проводящие дорожки, и место ремонта будет выглядеть достаточно грубым, ухудшая водителю обзор. Для авто обогрев заднего стекла не является роскошью, а позволяет значительно повысить безопасность движения. И если он не работает, то с помощью достаточно простых приемов можно восстановить его работоспособность.

Материалы для ремонта

Чтобы исправить неполадки, возникшие с обогревателем заднего стекла, вам понадобятся:

• паста или клей, способные пропускать ток (специальные, продаются в магазинах автомобильных товаров);
• или медно-латунный порошок и краска;
• или хлористый цинк, материал для соединения заготовок ПОС-18, паяльник;
• а также ремонтный набор нитей обогрева (если разрыв очень большой в несколько сантиметров).

Токопроводящий лак, паста, краска

Специальные пасты, лаки, краски характеризуются отличной адгезией к стеклу. Кроме того, в состав входит измельченный палладий, золото и серебро, благодаря которым повышаются токопроводящие свойства. Восстановление нитей обогрева с помощью таких средств происходит быстро, качественно. В результате ремонта достигается долговременный эффект.

Данный ремонтный состав является двухкомпонентным средством, поэтому перед применением две его части следует тщательно размешать в отдельной емкости. Использовать лак нужно по стандартной схеме, нанося его с помощью ватной палочки или кисточки. При этом толщина слоя не должна превышать 2 мм. Застывает средство примерно 30 минут, а через сутки требуется аккуратно убрать остатки вещества.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

• серная кислота;
• медный прут, диаметром до 10 мм;
• медный купорос;
• полоса ткани 50х30 см;
• скотч;
• ножницы;
• средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос
Ремонтировать повреждение токопроводящей нити нужно так:

1. На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло. Когда грязь полностью удалена, обезжириваем поверхность.
2. Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
3. Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
4. Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
5. Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
6. Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.
