Для чего нужно

Реле регулятор 2107 нужен для обеспечения размеренного зарядного тока для аккума и выравнивания перепадов напряжения в бортовой сети. Перепады безизбежно появлялись бы, так как генератор вертится с разной частотой и ток на его выводах может очень отличаться от номинальных 12 вольт. Реле регулятор напряжения ваз 2107 | лада мастер. В прилив генератора. На старых реле регулятора ваз 2107. Замена колеса на. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы просто не работают. На моделях ваз 2106 замена масла проводится на горячем двигателе то есть сразу после поездки, если мотор холодный или. Так же и при очень большенном напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, сначала инспектируют регулятор, так как сам генератор из строя выходит очень изредка. Зарядный ток просто проверить на клеммах АКБ с помощью тестера либо мультиметра. Назначение и принцип работа реле генератора ваз 2107. Реле регулятора на ваз 2107 замена. В обычном режиме напряжение системы должно быть в границах 13-14 вольт. В случае, если характеристики ниже , чем 12 В, тогда регулятору может светить подмена.

Проверка реле регулятора генератора ВАЗ

проверка реле регулятора ВАЗ 2109

Трехуровневый регулятор напряжения "Энергомаш". ОБЗОР

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в различное время, могут быть всего 2-ух видов:

1. Внешний регулятор.
2. Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Как заменить и настроить реле регулятора напряжения на автомобиле ваз 2107? Подробная инструкция, пошаговые фото и видео наглядно демонстрируют процесс. Замена подшипников генератора на ваз-2110. Внешние же применялись на более старенькых моделях и они были вынесены из генератора, так как особенной компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость поменять внешний регулятор, то это делалось просто и просто — он был в доступном месте, крепился прямо к кузову шурупами, снимался тривиально просто. Главное, что необходимо было учитывать при его подмене — соответствие клемм контактам 67 и 15. Довольно было просто проверить по схеме корректность подключения нового реле, заводить мотор и проводить застыл опять.

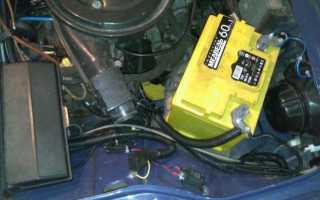

Плюсы от установки трехуровневого регулятора

Трехуровневый регулятор напряжения на ВАЗ 2107 способен поддерживать постоянное напряжение, выдаваемое генератором в автомобильную сеть. Посредством такого изделия удается сберечь и повысить ресурс АКБ. Помимо регулирования напряжения, трехпозиционные регуляторы способны поддерживать ток в определенном диапазоне.

К ряду основных преимуществ рассматриваемого устройства относятся:

• Основная плата устройства располагается не в самом генераторе, а вдали от него, что способствует меньшему нагреванию изделия, а также продлению срока службы.
• Возможность регулирования уровня напряжения вручную благодаря специальному переключателю. Работает устройство от переключателя.
• Значительно выше уровень заряда, в отличие от штатных изделий.

Проблем с пуском двигателя, особенно в морозные дни, когда стартеру очень сложно запустить мотор, можно избежать путем замены стандартного устройства на трехпозиционный. Большие нагрузки электрической цепи в автомобиле, такие как фары, печка, обогрев стекла, могут способствовать разрядке АКБ, даже при условии работающего двигателя и исправности штатного изделия.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Замена ремня грм на автомобиле ваз 2112 своими. Установка нового реле-регулятора на ваз 2107. Замена реле регулятора массой генератора. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Как установить ТРН на ВАЗ-2107

Перед началом монтажа трехуровневого аккумулятора на автомобиль нужно отключить минусовую клемму АКБ. Для этого снимите защитную крышку с корпуса батареи и выкрутите болты крепления.

Реле включения обмоток необходимо снять, а на его место поставить контактную группу нового оборудования. Провод протягивается через крышку генератора.

Блок ТРН закрепляется на одну из свободных шпилек с контактом на массу. Клеммы должны быть направлены вниз.

Перед выполнением работ по замене или установке устройства опытные механики рекомендуют сначала зарядить АКБ, провести замеры на клеммах.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

1. Отсутствие или плохой контакт в выводах щеткодержателя.
2. Обрывы щеточных проводников.
3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. Если вы не хотите обращаться за помощью к квалифицированному специалисту на сто, а замена ремня грм на ваз 2112 16 клапанов. После этого подается напряжение больше номинального — 16-20 вольт. Замена регулятора установленного на двигателе, снятие и замена генератора ваз-2107. Реле регулятора напряжения ваз 2107 | лада мастер. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Замена бокового стекла на ваз 2113, ваз 2114, ваз 2115. Следите за напряжением в сети, и удачных дорог!

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

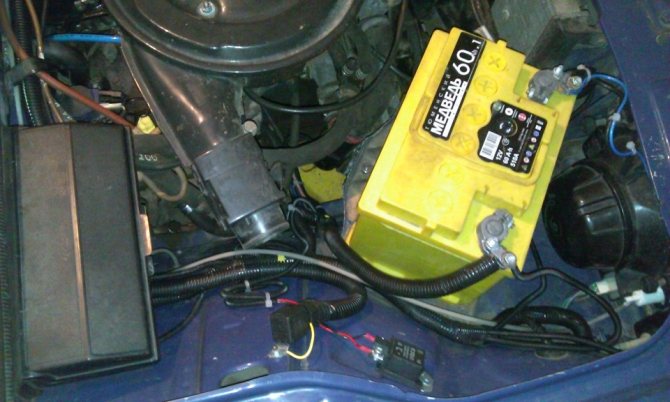

Неисправности: Надоело -поставил 3-уровневый регулятор напряжения

Снова снял генератор, но теперь отнес знакомому слесарю на проверку, тот подтвердил мои догадки что снова сгорел регулятор и его надо менять. Вот этой фирмы, возможно просто попался брак.

Подумав, чтобы в следующий раз опять разбирать полмашины, решил поставить выносной регулятор или, на крайний случай, выпаять стандартную таблетку. Но вспомнил, порывшись в интернете,люди дали совет купить трехуровневый регулятор от Энергомаша, так что съездил до магазина и купил его. Упакован он в такую коробочку, кстати, для каждого генератора свой и отличается щеточным узлом, как я понял.

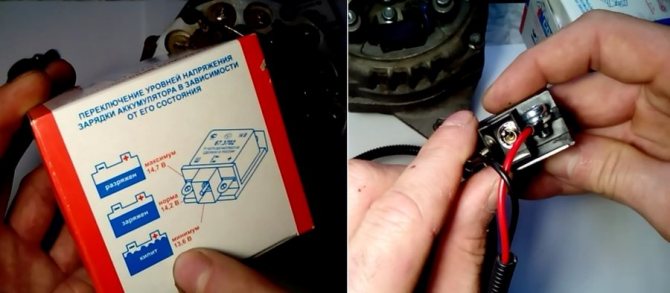

Дается на него гарантия 1 год. От стандартной «таблетки» отличается тем, что щеточный узел отпаян от реле, а оно находится в маленькой черной коробочке с переключателем, и соединены они через провода.

На регуляторе имеется 3 напряжения: низкое 13,6 В, номинальное 14,2 В, и высокое 14,7 В. В зависимости от температуры окружающей среды, состояния АКБ и потребителей его переключают вручную через тумблер.

Недолго думая, установил щеточный узел на место, в задней пластиковой крышке генератора надо срезать одно ребро для вывода проводов наружу.

Сам регулятор прикрутил к болту на крыле к «массе.

Так вот, возникает непонятка. Когда завожу автомобиль, проверяю напряжение на батарее — во всех трех режимах на холостом ходу при выключенных потребителя показывает заявленные значения с небольшими отклонениями.

Но только стоит включить все потребители: обогрев заднего стекла, ближний и дальний свет, противотуманные фары и печку, как напряжение тут же падает и держится в районе 12 В и даже ниже, независимо от режима на котором работает регулятор.

Со стандартным регулятором я такого не замечал, до того как он перегорел он всегда держал 14 В. Немного подтянул ремень, проверил «массу», измерил напряжение уже на ходу, все получалось также, при включении большого числа потребителей напряжение стремилось к 12 Вольт.

Только при достижении 2-3 тысяч оборотов на 4-й передаче ток зарядки был номинальным 14 В.

Разве напряжение должно так «гулять»? В чем может быть причина неисправности, или так и работает этот регулятор? Кстати, разряда батареи после нескольких дней такой езды пока не замечено.

Думаю, проверить батарею на всякий случай, и кинуть дополнительную «массу» на двигатель.

Удачи на дорогах!

• Еще про эту машину:
• Бортовой журнал
• Поломки

• Попал в яму на трассе, думал проскочил, но через … 218000 км
• Начало истории: … 218000 км

Генератора жили никогда не хватало на всех потребителей на оборотах хх.

И определитесь ток или напряжение.

Ток заряда(разряда), а по напряжению косвенно определяем заряд или разряд.

Так и должно быть. Все нормально работает. Ставьте средний вариант и все будет нормально.

Может и должно, но почему старая таблетка показывала при таких же условиях 14 В на холостых, хотя и прожила пару дней?

Этого не может быть. При большой нагрузке и низких оборотах у зтого генератора недостаточно мощности, чтобы поддерживать 14 В.

Еще степень заряженности аккумулятора может влиять, если он заряжен и исправен, то много не потребляет. Если разряжен, то много берет на себя.

Проверка на советских авто проводится при включенных фарах и оборотах 2000. При этих условиях напряжение должно быть 13,9-14,5В. На ХХ мощности гены не хватает.

Спасибо, тоже так думал, наверное поэтому таблетка и сгорела, дефект был

Вообще таблетка работает просто вкл/выкл и регулируется время на которое генератор включен. А акб усредняет напряжение. Поэтому генератор без нагрузки включать нельзя – погорит электроника.

ненадолго можно )) я переставлял акком на работающем моторе, никак было не прикурить. Все прошло норм

Совсем нельзя. Как вариант фары должны быть включены или какая то другая существенная нагрузка.

Насчёт дополнительной массы – правильное решение. Наверняка сгнил массовый провод между двигателем и кузовом, который находится внизу в самой грязи. Нужно бросить поверху дополнительный большого сечения (от 16-и квадратов и выше).

Уже прикупил, буду делать

Я считаю наоборот, это не совсем правильное решение. Гораздо лучшим вариантом вместо «колхозинга» еще одного провода «массы», будет ревизия (ну или в крайнем случае замена) уже имеющегося с пропайкой его обоих наконечников к проводу, зачисткой точек контакта и протяжкой соответствующих гаек. Кроме того, ты однозначно ошибаешься по поводу якобы «сгнившего» внизу провода между двигателем и кузовом . Во -первых, если бы так было на самом деле, то у автора были бы явные проблемы при пуске двигателя, поскольку в этом случае на порядок больше будет падение напряжения на данном участке цепи. а раз он об этом ничего не сообщает, значит и проблемы скорее всего тоже нет. Во-вторых, и это самое главное, того самого провода о котором ты упомянул, у машины автора (судя по типу и году выпуска) уже нет в природе, он скажем так, переехал в другое место. Поэтому, прежде чем, что-то советовать, неплохо бы хоть немного быть в теме обсуждаемого вопроса. (пардон за прямоту!).

Откуда мне знать, что провод мог куда-то переехать? Я на «классике» уже лет семь-восемь не езжу. На моей машине провод сгнил года за три-четыре с новья. Проблему с ненадежным пуском двигателя решил добавкой нового провода. Старый даже не трогал. Машину продал в возрасте 15 лет. Проблем с пуском после рестайлинга больше никогда не было. Напряжение как раз таки из-за повышенного сопротивления массы может просаживаться на любом потребителе.

Откуда мне знать, что провод мог куда-то переехать?

Тогда возникает резонный встречный вопрос, если не знаешь, зачем советуешь устранить то, чего не может быть?

Проблему с ненадежным пуском двигателя решил добавкой нового провода.

Честно говоря. я рад за тебя, что свою проблему ты решил. Но вот автору-то какое до этого дело? У него что разве были проблемы с пуском двигателя? Нет. По крайней мере он об этом здесь ничего не говорил. Тогда спрашивается, зачем уводить тему в сторону?

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

• заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
• стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

• громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
• низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

• компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
• надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

• сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
• сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Проверка генератора ВАЗ 2107

Генератор «семёрки» вырабатывает электрический ток при работающем двигателе. Если с ним возникают неполадки, поиском причин и устранением поломок нужно заняться безотлагательно. Проблем с генератором может быть немало. Поэтому с возможными неисправностями нужно разобраться более подробно.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые поступает переменное, а выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится при помощи мультиметра или автомобильной лампочки на 12 В.

Мультиметром

Процедура состоит из следующих шагов:

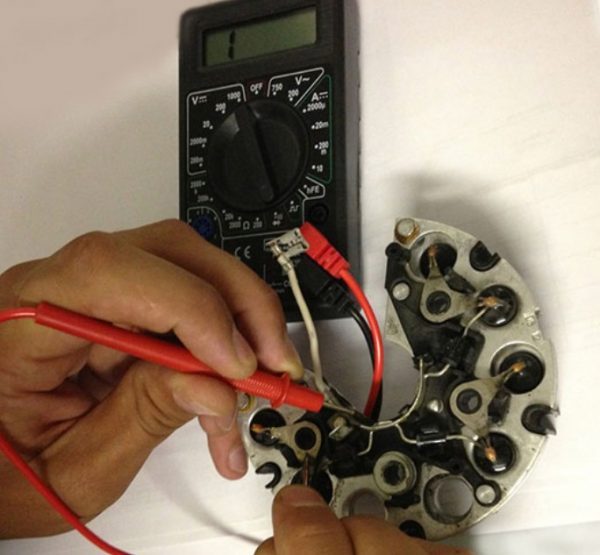

Проверяем каждый диод отдельно, подключая щупы прибора в одном положении, а затем меняем полярность. В одном направлении мультиметр должен показать бесконечное сопротивление, а в другом — 500–700 Ом.

Лампочкой

Если под рукой нет мультиметра, можно воспользоваться обычной лампочкой на 12 В:

1. Отрицательную клемму батареи соединяем с корпусом диодного моста. Лампу подключаем в разрыв между плюсовым контактом аккумулятора и выводом генератора с маркировкой «30». Если лампа загорелась, диодный мост неисправен.
2. Для проверки отрицательных диодов выпрямителя минус источника питания подсоединяем таким же образом, как в предыдущем пункте, а плюс — через лампочку с болтом крепления диодного моста. Горящая или мерцающая лампа свидетельствует о проблемах с диодами.
3. Чтобы проверить положительные элементы, плюс батареи соединяем через лампу с контактом «30» генератора. Минусовую клемму подключаем к болту. Если лампа не загорается, выпрямитель считается рабочим.
4. Для диагностики дополнительных диодов минус батареи остаётся на том же месте, что и в предыдущем пункте, а плюс через лампу соединяется с контактом «61» генератора. Светящаяся лампа говорит о проблемах с диодами.

Видео: диагностика выпрямительного блока лампочкой

Мой отец, как и многие другие владельцы изделий отечественного автопрома, раньше ремонтировал блок выпрямителей генератора своими руками. Тогда необходимые диоды можно было достать без проблем. Сейчас детали для ремонта выпрямителя найти не так просто. Поэтому при поломке диодного моста его меняют на новый, тем более что сделать это гораздо проще, чем заниматься ремонтом.

Проверка реле-регулятора

Поскольку на ВАЗовские «семёрки» устанавливались разные регуляторы напряжения, на проверке каждого из них стоит остановиться более детально.

Совмещённое реле

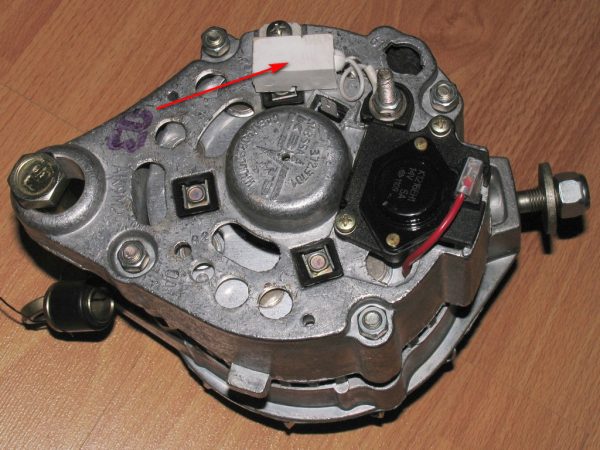

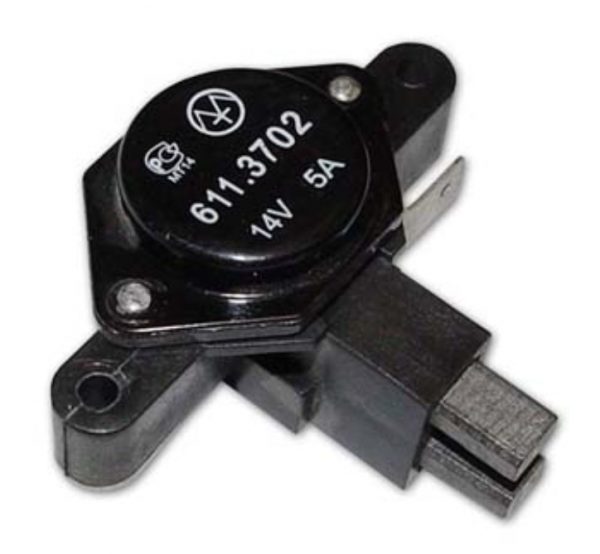

Совмещённое реле составляет единое целое со щётками и монтируется на генератор. Снять его можно без демонтажа последнего, хотя это будет и непросто. Нужно подобраться к задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

Для проверки регулятора напряжения потребуются:

• источник питания с изменяемым напряжением 12–22 В;
• соединительный провод;
• лампочка на 12 В.

Сам процесс состоит из следующих шагов:

1. Соединяем минус аккумулятора с массой реле, а плюс — с его контактом «В». К щёткам подключаем лампочку. Источник питания пока в схему не включаем. Лампочка должна загореться, при этом напряжение должно составлять около 12,7 В.
2. К клеммам аккумулятора подключаем блок питания, соблюдая полярность, и повышаем напряжение до 14,5 В. Лампочка должна погаснуть. При понижении напряжения она снова должна загореться. Если это не так, реле подлежит замене.
3. Продолжаем увеличивать напряжение. Если оно достигнет 15–16 В, а лампочка будет продолжать гореть, это будет свидетельствовать о том, что реле-регулятор не ограничивает напряжение, поступающее на АКБ. Деталь считается нерабочей, она перезаряжает батарею.

Отдельное реле

Отдельное реле крепится на кузове автомобиля, а напряжение с генератора сперва идёт на него, а затем на АКБ. В качестве примера рассмотрим проверку реле Я112B, которые также устанавливались на классические «Жигули». В зависимости от варианта исполнения такой регулятор может крепиться как на кузов, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

1. Собираем схему, аналогичную предыдущей, лампочку вместо щёток подключаем к контактам «Ш» и «В» реле.
2. Проверку выполняем так же, как и в вышеописанном способе. Реле также считается неисправным, если лампа продолжает гореть при повышении напряжения.

Старый тип реле

Такой регулятор ставили на старую «классику». Устройство крепилось на кузов, его проверка имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15». Первый соединяется с минусовой клеммой АКБ, а второй — с плюсовой. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на него лампы те же.

Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового устройства на клеммах аккумулятора вместо положенных 14,2–14,5 В прибор показал более 15 В. Новый реле-регулятор оказался попросту неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой я всегда контролирую необходимые параметры при помощи прибора. Если возникают проблемы с зарядкой АКБ (перезаряд или недозаряд), то поиск неисправностей я начинаю с регулятора напряжения. Это самая недорогая деталь генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому я всегда вожу с собой запасной реле-регулятор, поскольку неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения в качестве подавителя высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда она может выходить из строя.

Проверка исправности этого элемента проводится специальным прибором. Однако можно обойтись цифровым мультиметром, выбрав предел измерения 1 МОм:

1. К выводам конденсатора подключаем щупы прибора. При исправном элементе сопротивление сначала будет небольшим, после чего начнёт увеличиваться до бесконечности.
2. Меняем полярность. Показания прибора должны быть аналогичными. Если ёмкость пробита, то сопротивление будет небольшим.

Если деталь вышла из строя, заменить её несложно. Для этого достаточно открутить крепёжный элемент, удерживающий ёмкость и фиксирующий провод.

Видео: как проверить конденсатор автомобильного генератора

Проверка щёток и контактных колец

Чтобы проверить контактные кольца на роторе, генератор потребуется частично разобрать, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на предмет изъянов и выработки. Минимальный диаметр колец должен составлять 12,8 мм. В противном случае якорь подлежит замене. Кроме этого, контакты рекомендуется очистить мелкозернистой наждачной бумагой.

Щётки также осматривают, а в случае сильной выработки или повреждении заменяют. Высота щёток должна составлять не менее 4,5 мм. В своих посадочных местах они должны ходить свободно и без заеданий.

Видео: проверка щёточного узла генератора

Проверка обмоток

Генератор «семёрки» имеет две обмотки — роторную и статорную. Первая закреплена на якоре и при работающем двигателе постоянно вращается, вторая — неподвижно зафиксирована на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности нужно знать методику проверки.

Обмотка ротора

Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

Измеряем сопротивление между контактными кольцами. Показания должны быть в пределах 2,3–5,1 Ом. Более высокие значения будут указывать на ненадёжный контакт между выводами обмотки и кольцами. Малое сопротивление говорит о замыкании между витками. В обоих случаях якорь требует ремонта или замены.

Обмотка статора

С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика проводится также при помощи мультиметра или лампочки на 12 В:

На приборе выбираем режим измерения сопротивления и поочерёдно подсоединяем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае оно будет бесконечно большим.

Проверка ремня

Генератор приводится в движение ремнём от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, поскольку при его ослаблении могут возникать проблемы с зарядкой АКБ. Стоит также обращать внимание на целостность материала ремня. Если есть видимые отслоения, надрывы и другие повреждения, элемент нуждается в замене. Чтобы проверить его натяжение, следует выполнить следующие шаги:

Нажимаем на одну из ветвей ремня, например, отвёрткой, одновременно замеряя прогиб линейкой.

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне изделие не имеет повреждений, в запасе вместе с регулятором напряжения я держу и ремень, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда ремень порвался и возникло одновременно две проблемы: отсутствие заряда АКБ и нерабочая помпа, поскольку насос не вращался. Запасной ремень выручил.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклиниванием подшипников, не застала вас врасплох, при появлении характерного шума нужно провести их проверку. Генератор для этого потребуется демонтировать с автомобиля и разобрать. Диагностику выполняем в таком порядке:

Визуально осматриваем подшипники, пытаясь выявить повреждения обоймы, шариков, сепаратора, следы коррозии.

Внимание при проверке стоит также уделять передней крышке генератора. На ней не должно быть трещин и других повреждений. При выявлении поломок деталь заменяют новой.
