Профилактика поломок сцепления

Чтобы не происходили такие поломки нужно своевременно регулировать сцепление,не делать частых и резких движений в начале движения,опускать полностью педаль если делаете большие обороты, стараться приобретать качественные запчасти.

В любом легковом автомобиле наиболее важным элементом является корзина, которая называется еще ведущий диск, он устанавливается на маховик внутреннего сгорания. Одним из элементов сцепления является еще одна деталь которая называется выжимной подшипник, с помощью которого делается передача усилителя от вилки, установленной к лепесткам корзины. Он находится внутри диска и соединяется с первичным валом с помощью шлицов.

Важно! Последовательность замены вообще то не сложная и если внимательно просмотреть инструкцию , то это может сделать любой водитель. Замена которая происходит в первый раз, лучше это сделать с тем кто уже знает как это делается. При такой установке будет ускорена работа и правильность ее будет гарантирована.

Производить такие работы лучше в установленных для этого местах, в основном это гаражи со специальными ямами и эстакадами или отогнать на СТО. Даже если не предоставляется такая возможность, можно сделать самому приподняв капот автомобиля блоками из кирпичей или другими любыми материалами.

Регулировка сцепления ВАЗ!

Замена сцепления на ВАЗ 2114 без ямы

Замена диска сцепления ВАЗ 2115

Какое сцепление выбрать для ваз 2114

Когда будете выбирать комплект сцепления на ВАЗ 2114 , в первую очередь нужно будет обратить внимание на марку производителя, так как это бывает очень важно. Если вы приобретете недорогой комплект, то он будет работать совсем недолго , не выдержит лишние нагрузки и придется его менять снова. Впоследствии такая экономия отразится на ваших расходах и времени.

Также нужно учитывать что от качества приобретенного вами данного товара будет зависеть непосредственно ваша личная безопасность, но и также сохранность окружающих и пассажиров которых вы будете возить, потому это невозможно предугадать когда какая нибудь деталь не выдерживая нагрузки выйдет из строя. Поэтому нужно в первую очередь всегда обращать внимание на качество производителя, а не на стоимость, в цене разница вроде и небольшая, а вот качество у не столь дорогих неважная и возможность поломки намного выше.

Сколько стоит замена сцепления на СТО:

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ИНСТРУКЦИЯ ПО ЗАМЕНЕ СЦЕПЛЕНИЯ (ВАЗ 2114)

НЕКОТОРЫЕ ПРАВИЛА:кому что не нравится, недовольные и хотят пос-рать, то ИДИТЕ ЛЕСОМ))))выложено для тех, кто хочет, собирается сменить сцепу сам.надеюсь пригодится информация

давненько не писал, но сразу масштабно!)

вообщем что сказать…купил сцепу.решил поменять.в книге все написано, что все просто…ну зашел на драйв, а везде у всех записи типа “ездил на сто менять сцепу”.но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом SoKoL2013 менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…ИТАК ПОДРОБНОСТИ.ИНСТРУКЦИЯ

:

что вам понадобится обязательно:
1.
направляющая для сцепления ваз 2114 (фото1)(обязательно!без нее коробка у вас никогда не встанет на место обратно)
2.
головка на 30 мощная (чтобы открутить ступицу) или съемник ступичный
3.
вороток посильнее (чтобы сорвать гайку ступицы)
4.
набор головок со всякими удлинителями и карданчиками (так намного было проще и удобнее)
5.
домкрат и два колеса (или кирпичи)
6.
головка на 8 мощная, чтобы открутить корзину (у меня крепко сидела)
7.
ключ на 17 для регулировки сцепления (да и вообще ключи могут пригодиться)
n
гараж с кучей гаек, винтиков, шайб (мало ли что;) ), прямые руки, друга с прямыми руками (лучше двух), яму, ну и так по мелочи…)

не поленитесь и возьмите много баночек или чемоданчик с отделениями и разложите все гайки, болты, шайбы от каждой детали в разные ячейки

этап 1.

срываем две гайки ступицы с обоих сторон переда головкой на 30 и мощным воротком (под пластиковым колпачком на диске тормозном) (если вы сначала задомкратили машину, то пусть садится друг в машину и жмет тормоза или на 1 скорость ставит), ослабляем колесо.Задомкрачиваем машину, кидаем под нее два колеса и доску (нам этой высоты хватило, да и домкрат был на всю выкручен), вынимаем домкрат, он еще пригодится, да и опасно так на домкрате, снимаем колесо.

Будет полезно: Размеры багажника лады ларгус: технические характеристики

этап 2.

снимаем аккумулятор и воздушный фильтр (обязательно) и сразу под ним будет тросик сцепление и отсоединяем его от тяги выжимного, падаем в яму и откручиваем защиты (картера и двигателя, которая со стороны коробки) и две опоры двс:заднюю и левую.далее откручиваем болты и гайки, которые соединяют коробку и двс вместе.они все большие там (сколько их штук я не скажу, потому что непомню…визуально находил и откручивал.штук 5-7:снизу, сверху 2 или 3,болт крепления модуля зажигания (он тоже держать будет), потом из ямы находим тягу, которая держит коробку к двс (трубка такая) изворачиваемся, ставим удлинитель и снимаем ее тоже (ТОЛЬКО там, где крепление к коробке) вообщем все болты, гайки, шпильки откручиваем, которые нравятся и попадаются на глаза))))там просто посмотрев и видно все то, что держит.Теперь коробку держат только тяги привода, которые идут к колесам.

этап 3.

откручиваем стабилизатор, который со стороны коробки и все то, что его держит, а держит его линька (две резиновые подушки такие, соединенные и дырки в разные стороны смотрят) и еще что-то…там видно будет, что и как.наша задача вынуть тягу и гранату из ступицы (короче тягу вынуть из колеса) вынимается она легко.положить ее, открутить и вынуть корданчик кулисы (он рядом с опорой задней там), проверить ничего ли не держит нашу коробку, подставив в яме 1-2 доски под коробку, чтобы положить ее.

этап 4.

встаем с напарником по обе стороны коробки и пытаемся ее вытащить
внимание!
убирайте руки, головы из под коробки, что ничего не упало, она не такая и легкая
если ее ничего не держит, то она вынется вместе с тягой из другого колеса и вот вуаля (фото 2).корзина, выжимной.(фото 3) ложим коробку и откручиваем корзину (кажется 8 болтиков на 8).снимаем, ставим новую, вот тут и нужна святая направляющая
(фото 1).Прислоняем новую корзину с диском, вставляем направляющую в дырку до упора и не вынимая ее прикручиваем корзину.вынимаем, подергали все и вся там, снова вставили, если входитъ и выходитъ без проблем, то идем дальше:меняем выжимной.ну тут все понятно и просто.

тут к нам присоединился еще один друг и не обошлось без памятного фото (фото 5)

этап 5.

все сменили, посмотрели, проверили по ходу ходовье авто и ставим в обратном порядке.
Вот
примерно на этом моменте я задел ногой все болты, которые лежали на полу, которые все крепили.благо не далеко улетели и собрал, но распознавание их было не из легких))) Далее, помучившись (потому что нихера не получается и не подходит.гаек половина лишних, половины не хватает-это шутка, конечно, но было сложно) все ставим и прикручиваем как было и потом занимаемся настройкой сцепления и карданчика кулисы.

ПРАВИЛО ЛИНЕЙКИ:

Критерием необходимости регулировки привода сцепления служит полный ход педали сцепления (до упора в коврик), который должен составлять 120–130 мм. По мере износа накладок ведомого диска сцепления педаль приподнимается и ее полный ход увеличивается. Максимально допустимый ход – 160 мм. правило: 1. Приложите линейку рядом с площадкой педали сцепления, уперев ее перпендикулярно в коврик пола. Определите по линейке расстояние от коврика до поверхности резиновой накладки площадки педали. Если оно более 160 мм, отрегулируйте привод сцепления. 2. Отрегулируйте педаль, вращая гайки 1 и 2 3. Нажмите не менее трех раз на педаль сцепления до упора в коврик пола и еще раз проверьте расстояние от площадки педали до коврика пола. 4. При необходимости подкорректируйте полный ход педали регулировочной гайкой, затяните контргайку.

настройка тросика сцепления

ставим обратно тросик, педаль у меня от натяжки уперлась в торпеду)))и начинаем регулировать крепление (фото 3) согласно правилу “линейки” и вуаля, готово.собираем все, чего не хватает в подкапотке.собираем все подвески, протягиваем все и вся гайки и болты.ставим колесо, затягиваем гайки ступиц, тупым зубилом набиваем насечки “стопоры” (фото 4,буквами b обозначены дырки, куда “сбить” железо для стопора) нежелательно, чтобы старые совпали с новыми, лучше новые насечки сделать, надежнее.
настройка корданчика кулисы
сажаем друга в салон, он держит ручку строго по середине.сам тем временем падаешь в яму и закрепляешь кулису с корданчиком хомутом.проверяем: 1-все хорошо, радуемся. 2-херня болтается и криво.пробуем еще раз
я вообще закрепил как был раньше, на старом месте и все получилось ОК:)
Ну и собственно все.Надеюсь кому-то пригодится.Прошу прощения, если что-то не написал.старался все, если что не написано, то сами увидите по ходу)
П.С. Прежде чем менять трижды подумайте;)
сцепление поставлено, результатом доволен.радуюсь как слон)) всем спасибо за внимание))Прошу прощение за много букв, но после того, как не нашел ни у кого в бж записи по этому делу, то решил подробно описать процесс, вдруг кому в помощь будет. и небольшой фотоотчет)я, к сожалению, отсутствую на фотках.за качество не пинайте))

Замена сцепления Ваз 2114

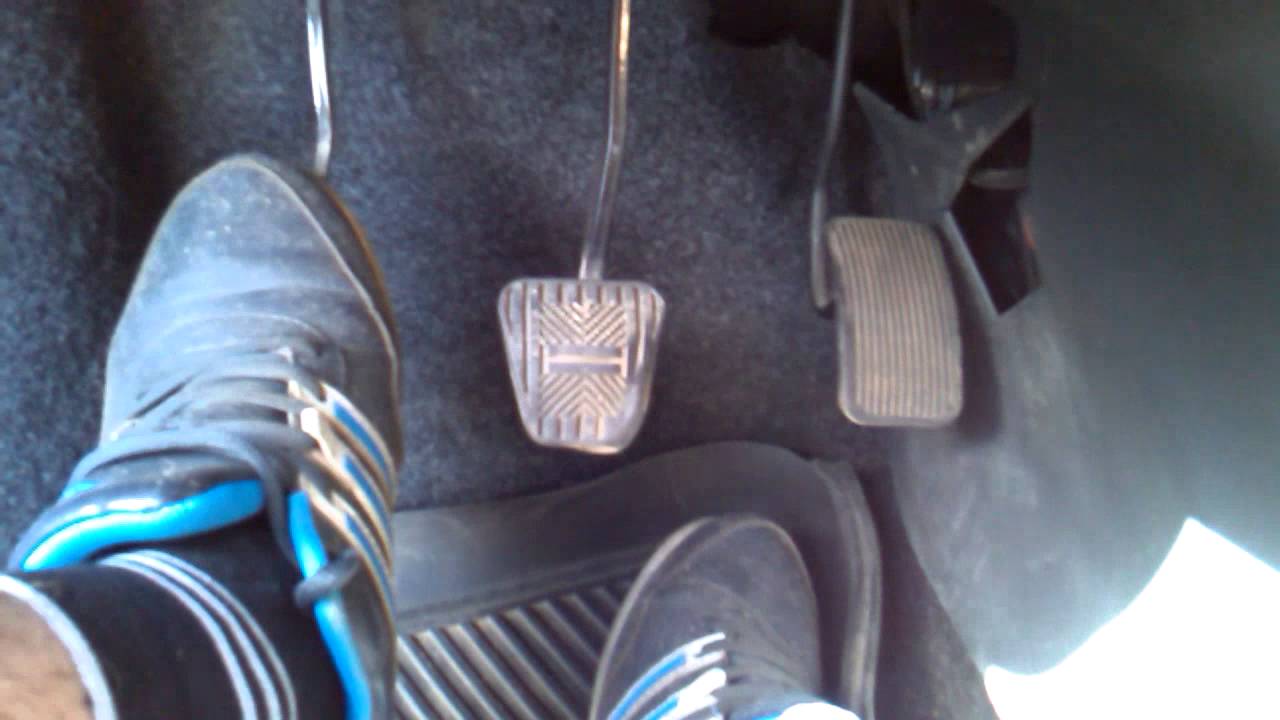

Регулировка сцепления на Ваз 2114 1.5 16 кл.

Процедура замены сцепления на ваз 2114

Когда будет происходить замена сцепления ВАЗ 2114 возможно будет использовать намного простой вариант — не снимая правый ШРУС и не меняя масло. Если не обойтись чтобы не сливать масло необходимо будет менять выжимной подшипник или вилку.

Когда снимается коробка передач автомобиля следует обратить внимание ,что находясь в подвесном состоянии автомобиль затрудняет доступ под капотом к пространству. Пока еще транспортное средство находится на колесах для дальнейшей упрощенности работы , отсоединяется и откручивается все то, что в дальнейшем будет мешать демонтажу коробки.

Для работы необходимы инструменты такие:

Когда все необходимое приготовлено и автомобиль установлен в нужное состояние приступаем к поэтапной замене.

Поэтапная замена сцепления на ваз 2114

• Для этого сначала нужно снять колеса, отключить аккумулятор от системы питания, провести демонтаж очищения системы воздуха и датчика, после этого отсоединяем тросик сцепления, при чем при этом следует заменить его сразу, если есть такая необходимость.



• Трос в автомобиле нужен для нормального сцепления машины с трассой. Он устанавливается в основном в легковых автомобилях с механической коробкой передач, поэтому на этих моделях он присутствует.
• При помощи втулки его прикрепляют к щитку специальными винтами. Поэтому при замене сцепления его обязательно нужно проверить на исправность. В случае поломки в обязательном порядке следует заменить, чтобы не возникли проблемы на дороге, так как он является важным узлом системы.
• При полной замене или выборочной отсоединяется приводной вал от коробки передач и сливается масло, после этого можно снимать коробку передач,но нужно делать внимательно,чтобы все детали были проверены и заменены.
• Торцовым ключом откручиваются болты на которых крепится коробка передач к цилиндрам, а накидным ключом на 8 снимаются болты которые крепят нажимной диск к маховику. После того как все это сняли осматриваем также ведомый диск, называемый еще корзиной, нужно убедиться что она исправна, так как рабочая поверхность не должна иметь зазоров крупных или трещин.
• Затем нужно поддеть концы вращающей пружины которая фиксирует выжимной подшипник,снять его, муфту и вращающуюся пружину. Осмотрев все детали меняем то что неисправно, например если покрутить подшипник в руке и услышать хруст или шум, значит его нужно заменить.



• Дальше надо снять выключающую вилку. Все детали необходимо протереть керосином очищая их от старой смазки и грязи.



• Заменить деталь все таки это пол дела. Перед тем как выгнать автомобиль нужно отрегулировать сцепление, лучше это делать с хорошо знающим человеком, если имеется такая возможность, вследствие этого зависит срок эксплуатации не только сцепления, но и всех деталей приспособленным к нему.
• После этого закручиваем новый подшипник, муфту и пружину. Для центрирования коленчатого вала в отверстие вставляется оправка и на нее устанавливается ведомый диск, закручиваются болтами диск в маховик.
• Закончив все эти установки дальнейшая замена происходит в обратном порядке, но стоит не забывать при этом вновь залить масло после установки всех деталей.
• Замену сцепления лучше производить своевременно, это улучшает производительность работы надолго, поэтому по возможности не допускать полного износа детали.

Если у вас остались вопросы по замене сцепления на ваз 2114 своими руками посмотрите это видео:

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это нужно для того чтобы детали встали ровно. Такую центровку можно купить в магазине рублей за 100. Подойдёт она также и от «копейки».

Будет полезно: Новая лада х рей 2021 года: цена, фото салона, видео обзор

При установке коробки важно попасть шпилькой, которая стоит на ней в отверстие двигателя. Оно находится в районе правого привода. Когда мы устанавливали КПП не учли этот факт и долго мучились вертя КПП.

Когда коробка зашла в зацепление с двигателем закрутите крепёжные болты, но не до конца. Их нужно протянуть, когда коробка встанет на подушки, чтобы не произошло смещения.

В дальнейших этапах сборки не должно возникнуть проблем.

Не забудьте законтрогаить гайку ступицы, настроить педаль сцепления и кулису.

Надеюсь кому-то поможет этот материал при замене коробки передач. Разницы в ремонте автомобилей Ваз 2110 или 2114 практически нет. Все они лады)). Признаться, я думал будет труднее сменить сцепление, но главное приступить, а там уже деваться некуда). Старайтесь, по возможности, ремонтировать свой автомобиль сами. Это и экономия денег и приобретение опыта. Всем удачи.

Полезно знать

После всего на этом этапе заканчивается замена сцепления. Такую инструкцию можно применять на всех легковых автомобилях такой марки, разница лишь в том что сами элементы могут отличаться. Диск, сцепление или корзина будут надежными в случае если стоит очень мощный двигатель. Чем мощнее он будет, тем надежнее будут работать все детали механизма.

Но нужно в любом случае стараться не давать машине больших оборотов, для того чтобы увеличить его ресурс.

Возможен вариант замены сцепления без снятия коробки. Замена происходит почти равносильно первому но разница в том, что коробку можно сдвинуть просто в левую сторону, диск меняется через щель образовавшуюся между блоком двигателя и картером.

Самостоятельная замена сцепления не только экономит ваши ресурсы, но дает богатый опыт в таком нелегком деле. Следует знать, что во время замены сцепления следует обязательно заменить выжимной подшипник.

Ухаживайте за своим железным конем, меняйте своевременно все пришедшие детали в негодность, и ваша ласточка прослужит вам еще много лет.
