Часть трансмиссии, состоящая чаще всего из 2 шестерёнок — это главная передача, предназначенная для преобразования крутящего момента, поступающего из КПП, и перенаправления его на ведущую ось. Конструкция ГП влияет на тягово-динамические характеристики авто и расход бензина. Важно знать строение устройства, чтобы вовремя заметить неполадки.

Разновидности устройства

ГП отличаются количеством ступеней редуктора. Существуют следующие виды главной передачи:

1. Одинарная. Она состоит из ведомой и ведущей шестерёнок.
2. Двойная. Обладает четырьмя шестерёнками. Этот вид устанавливается в грузовых автомобилях, так как им необходимо повышенное передаточное число.

Двойная бывает центральной и раздельной. Центральная расположена в картере ведущего моста, а раздельная — в ступице ведущих колёс и мосте. ГП различается по виду соединения зубьев:

• цилиндрическая;
• гипоидная;
• червячная;
• каноническая.

Двойные главные передачи

Эти передачи применяются

на грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных автомобилях и автобусах для увеличения передаточного числа трансмиссии, чтобы обеспечить передачу большого крутящего момента. КПД двойных главных передач находится в пределах
0,93…0,96
.

Двойные главные передачи имеют две зубчатые пары

и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен.

В центральной главной передаче

(рисунок 2, г) коническая и цилиндрическая пары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля.

В разнесенной главной передаче

(рисунок 2, д) коническая пара шестерен 5 находится в картере в центре ведущего моста, а цилиндрические шестерни 6 — в колесных редукторах. При этом цилиндрические шестерни соединяются полуосями 7 через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси 7 подводится к колесным редукторам.

Широкое применение в разнесенных главных передачах

получили
однорядные планетарные колесные редукторы
. Такой редуктор состоит из прямозубых шестерен —
солнечной
8,
коронной
11 и трех
сателлитов
9. Солнечная шестерня приводится во вращение через полуось 7 и находится в зацеплении с тремя сателлитами, свободно установленными на осях 10, жестко связанных с балкой моста. Сателлиты входят в зацепление с коронной шестерней 11, прикрепленной к ступице колеса. Крутящий момент от центральной конической пары шестерен 5 к ступицам ведущим колес передается через дифференциал полуоси 7, солнечные шестерни 8, сателлиты 9 и коронные шестерни 11.

При разделении главной передачи

на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьшаются размеры картера и средней части ведущего моста. В результате увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложна, имеет большую металлоемкость, дорогостояща и трудоемка в обслуживании.

Принцип работы

Суть функционирования ГП несложная: если машина движется, то крутящий момент от мотора передаётся КПП, а затем при помощи передачи и самоблока — валам привода машины. В результате ГП напрямую меняет крутящий момент, передающийся колёсам автомобиля, поэтому при помощи её меняется и динамика вращения колёс.

Главной особенностью является передаточное число. Параметр показывает соотношение числа зубьев ведомой шестерёнки к ведущей. Если оно выше, то машина набирает максимальную скорость очень быстро. Однако уменьшается индекс наибольшей скорости.

Снижение передаточного числа повышает наибольшую динамику, авто набирает скорость медленнее. Для отдельной модели передаточное число выбирается, учитывая технические характеристики мотора, коробки передач, габаритов колёс, системы тормозов и др.

Виды трансмиссий автомобиля

Тип трансмиссионной системы зависит от источника энергии и способа передачи крутящего момента от ДВС к колесам транспорта. Автопроизводители выпускают транспорт с несколькими видами трансмиссий:

• механической;
• гидромеханической;
• электрической;
• гибридной.

Механическая

Наиболее распространенный вид передачи энергии, присутствует во всех автомобилях с механической коробкой переключения передач и блоком сцепления. Вращение коленвала передается через диски сцепления к коробке передач и другим трансмиссионным узлам.

Гидромеханическая

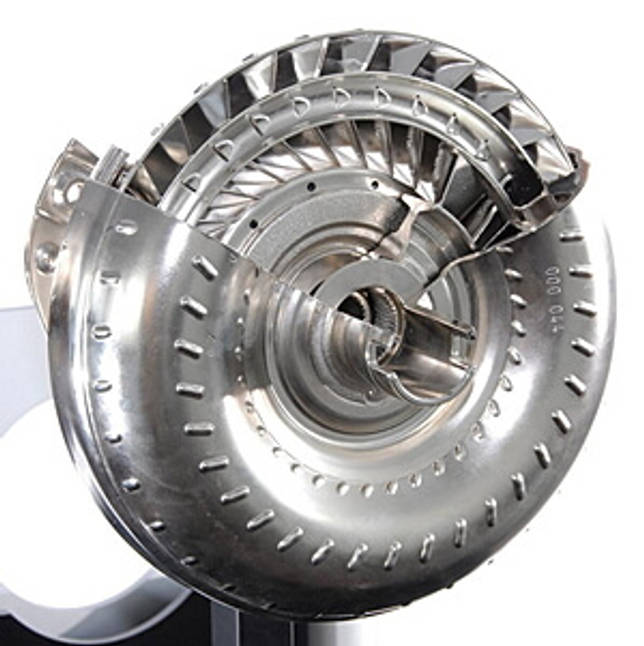

Набирает популярность благодаря широкому использованию АКПП в новых моделях авто. Механическое вращение трансформируется в движение жидкости (масла) в гидротрансформаторе — более совершенной замене сцепления. Передача крутящего момента через трансформатор — более плавная.

Электрическая

Используется в электрокарах и машинах с гибридными силовыми установками. В первом случае электроэнергия из аккумулятора приводит в действие электромотор, вращающий колеса. Автогибриды оснащены двумя типами силовых установок: двигателями внутреннего сгорания, электродвигателями, а также аккумуляторами. Часть моделей авто использует ДВС только после разгона до определенной скорости, до этого момента колеса крутит электроток. Некоторые решения позволяют постоянно передвигаться при помощи электродвигателей, используя бензиновый мотор невысокой мощности только для подзарядки аккумуляторов.

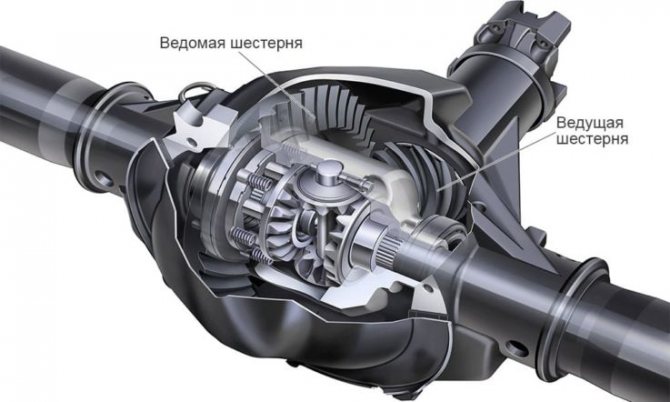

Как устроена ГП?

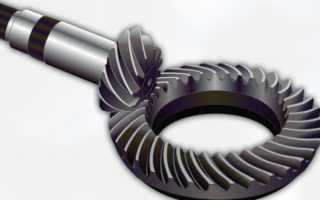

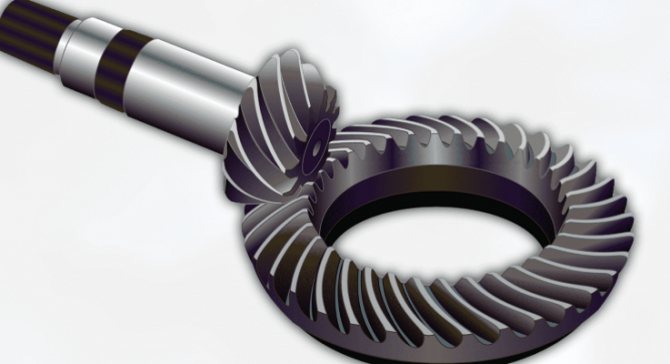

Из чего состоит главная передача:

• коническая шестерёнка;
• коническое колесо.

Шестерёнка — это ведущая деталь (к ней присоединяется тяга от КПП и мотора), а колесо — ведомый элемент (принимает тягу от зубчатого колеса и передаёт её под углом 90°).

Шестерни выполняют с зубьями в виде спирали, из-за этого увеличивается их твёрдость и количество. При этом они сцеплены, и шестерёнки функционируют плавно и без шума.

Это интересно: Трейд ин

Помимо конической шестерёнчатой передачи с осями, которые пересекаются взаимно, в машине используют гипоидную передачу. Тут зубья обладают определённой конструкцией и осью небольшой конической шестерёнки. Она сдвинута вниз по отношению к центру наибольшей шестерёнки на определённое расстояние.

Это позволяет разместить кардан ниже и снизить высоту выпуклой верхней части туннеля для расположения вала на днище кузова, за счёт этого увеличивается площадь салона автомобиля.

Появляется возможность немного уменьшить центр тяжести машины и увеличить её устойчивость. Гипоидная передача имеет значительную плавность хода, высокую прочность зубьев и износоустойчивость.

Назначение, устройство и работа главной передачи

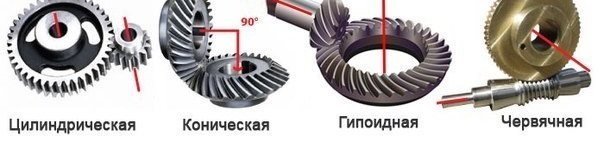

Типы главной передачи по виду зубчатого соединения

Если разделить типы главных передач, тогда можно выделить:

• цилиндрическую;
• коническую;
• червячную;
• гипоидную;

Цилиндрическая главная передача применяется на легковых переднеприводных автомобилях с поперечным расположением двигателя и коробки передач. Ее передаточное число находится в пределах 3,5-4,2.

Шестерни цилиндрической главной передачи могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая передача имеет высокий КПД (не менее 0.98) но она уменьшает дорожный просвет и довольно шумная.

• Коническая главная передача применяется на заднеприводных автомобилях малой и средней грузоподъемности с продольным расположением ДВС, где габаритные размеры не имеют значения.

Оси шестерней и колеса такой передачи пересекаются. В этих передачах применяют прямые, косые или криволинейные (спиральные) зубья. Снижение шума достигается применением косого или спирального зуба. КПД главной передачи со спиральным зубом достигает 0.97-0.98.

• Червячная главная передача может быть как с нижним, так и с верхним расположением червяка. Передаточное число такой главной передачи находится в пределах от 4 до 5.

По сравнению с другими типами передач, червячная передача компактнее и менее шумная, но имеет низкий КПД 0.9 — 0.92. В настоящее время применяется редко по причине трудоемкости изготовления и дороговизны материалов.

• Гипоидная главная передача представляет собой один из популярных видов зубчатого соединения. Эта передача своего рода компромисс между конической и червячной главной передачей.

Передача применяется на заднеприводных легковых и грузовых автомобилях. Оси шестерней и колеса гипоидной передачи не пересекаются, а скрещиваются. Сама передача может быть как с нижним, так и с верхним смещением.

Рекомендуем также прочитать статью о том, как устроена автоматическая коробка передач. Из этой статьи вы узнаете об устройстве и принципах работы АКПП.

Главная передача с нижним смещением позволяет расположить ниже карданную передачу. Следовательно, смещается и центр тяжести автомобиля, повысив его устойчивость при движении.

Гипоидная передача по сравнению с конической имеет большую плавность, бесшумность, меньшие габариты. Ее применяют на легковых автомобилях с передаточным числом от 3,5-4,5, и на грузовых вместо двойной главной передачи с передаточным числом от 5-7 . При этом КПД гипоидной передачи составляет 0.96-0.97.

При всех своих плюсах гипоидная передача имеет один недостаток – порог заклинивания при обратном ходе автомобиля (превышение расчетных оборотов). По этой причине водителю необходимо проявлять особую осторожность при выборе скорости движения задним ходом.

Основные требования

ГП состоит из 2 шестерёнок. Ведущая имеет меньший размер, при этом она связана с вторичным валом коробки передач. Ведомая шестерёнка по размеру больше, чем ведущая, и взаимодействует с дифференциалом и колёсами машины. Главные требования к передаче:

• наименьший уровень шума и вибрации при функционировании;
• наименьший расход бензина;
• повышенный коэффициент полезного действия;
• обеспечение повышенных тягово-скоростных параметров;
• технологичность;
• наименьшие размеры (для повышения клиренса и снижения уровня днища в авто);
• меньший вес;
• повышенная прочность;
• минимальное обслуживание.

Повысить КПД передачи можно, увеличив качество выполнения зубьев двух шестерёнок и повысив прочность деталей, а также применив в конструкции подшипники качения.

Максимально снижать вибрацию и шум при функционировании необходимо для зубчатых редукторов автомобиля. Для этого стоит обеспечить хорошую смазку зубьев. Это увеличит точность крепления зубчатых колёс, повысит диаметр валов. Также стоит выполнить другие мероприятия, повышающие надёжность деталей механизма.

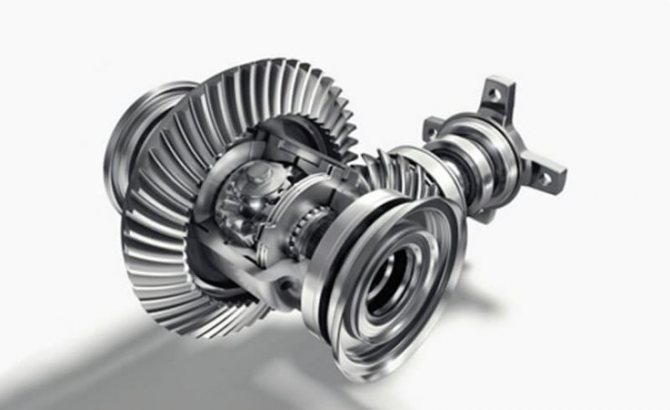

Устройство главной передачи в автомобиле

Главная передача автомобиля представляет собой шестеренчатый зубчатый редуктор постоянного зацепления, состоящий из ведущей и ведомой шестерен разного диаметра. Расположение главной передачи автомобиля зависит от конструктивных особенностей самого ТС:

Одинарная главная передача состоят из одной пары шестерен ведущей и ведомой. Применяется на легковых и грузовых автомобилях. Двойная главная передача состоит из двух пар шестерен и применяется в основном на грузовых автомобилях средней и большой грузоподъемности для увеличения крутящего момента или для увеличения клиренса на внедорожных автомобилях. КПД передачи 0,93-0,96.

Двойные передачи можно разделить на два вида:

При разделении главной передачи на две части снижаются нагрузки на полуоси и детали дифференциала. Еще уменьшаются размеры картера средней части ведущего моста, в результате увеличивается дорожный просвет и проходимость автомобиля. Однако разнесенная передача более дорогая и сложная в изготовлении, имеет большую металлоемкость, ее сложнее обслуживать.

ГП на заднеприводных автомобилях

Другие виды главной передачи устанавливаются на заднеприводные авто, так как мотор с КПП находятся параллельно ходу, и крутящий момент подаётся на ведущую ось вертикально.

На заднеприводных машинах чаще всего установлена гипоидная передача, которая обладает наименьшей нагрузкой на зуб и создает минимальную степень шума. При функционировании уменьшается коэффициент полезного действия, т. к. смещённые крепления зубчатых колёс повышают коэффициент трения при скольжении.

На машинах с гипоидной ГП передаточное число составляет 3,5 — 5,4, на грузовых авто 5 — 7. Данная передача разнится с цилиндрической: ось вала не перекрещивается с шестерёнкой, т.к. форма позволяет спускать кардан и уменьшать клиренс кузова, это приводит к максимальной устойчивости автомобиля.

Это интересно: Что означает белый дым из выхлопной трубы? 2 основные причины и способы диагностики неисправности

Если владельцу авто неинтересны размеры и степень шума, то используется ГП канонического вида. Червячная передача устанавливается очень редко, так как её производство трудозатратное и дорогое.

Для нормального функционирования трущихся элементов и зубьев требуется смазка. В картер или задний мост наливается специальное масло. Его уровень требуется контролировать для обеспечения стабильной работы элементов машины.

Устройство и принцип работы главной передачи в автомобиле

Различные автомобили, как правило, оснащены бензиновыми или дизельными двигателями разной мощности, с разной величиной крутящего момента и, соответственно, разной частой вращения коленчатого вала.

Также независимо от типа ДВС автомобили оборудованы разными коробками переключения передач. При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Достоинства и недостатки

Любой тип соединения зубьев обладает плюсами и минусами.

Положительные и отрицательные моменты:

1. Цилиндрическая. Наибольшее передаточное число лимитировано показателем 4,2. Последующее повышение соотношения числа зубьев приведёт к увеличению габаритов передачи и увеличению шума.
2. Гипоидная. Выделяется небольшой нагрузкой на зубья и низким уровнем шума. Однако из-за смещения в фиксации шестерёнок увеличивается трение скольжения и снижается коэффициент полезного действия, но одновременно возникает возможность спустить кардан на наименьшую высоту.
3. Коническая ГП. Применяется редко вследствие больших габаритов и высокого уровня шума.
4. Червячная. Фактически не применяется из-за дороговизны.

Требуемый уход

Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.

Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.

Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.

Неисправности главной передачи

При появлении сомнений в возникновении какой-либо неисправности в трансмиссии необходимо поднять при помощи домкрата ведущее колесо машины. Заведите мотор и передачу для вращения колеса. Посмотрите на все крутящиеся детали, послушайте, есть ли непонятный, подозрительный шум.

Потом следует домкратом приподнять другое колесо. При значительном шуме, вибрации и появлении капелек масла необходимо обратиться в автосервис.
