Подключить автомагнитолу дома в сеть 220 вольт несложно, и самый бюджетный способ сделать это – использовать блок питания от компьютера. Если у вас есть старый ненужный или неработающий компьютер, можно позаимствовать его там. Если нет, купите самый дешёвый можно Б/У. А инструкция как подключить магнитолу дома находится перед вами :).

Хорошая магнитола как правило, стоит гораздо дешевле любого музыкального центра. А при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную стоимость. А если вы устанавливаете магнитолу 2DIN которая имеет ЖК дисплей вы можете использовать подключение камеры заднего вида. Проявив фантазию этому можно найти разное применение.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Как подключить автомагнитолу дома через блок питания

• автомобильная магнитола;
• компьютерный блок питания (лучше всего мощностью 300-350 Вт);
• акустические колонки либо динамики;
• провода необходимого сечения.

Сперва отметим, что стандартный разъем DIN магнитолы в данном случае не понадобится. Необходимо его аккуратно срезать кусачками, а провода зачистить с целью их дальнейшего присоединения к динамикам и блоку питания. Оговоримся, что сила тока у блока питания по линии +12 В должна быть не меньше 12 А (в идеале — 15-20 А). Максимальный ток по линиям +5 В и пр. значения не имеет. В качестве точки подключения блока к магнитоле можно использовать любой разъем, но оптимальный выбор — разъем подключения жесткого диска.
Следует отметить, что эксплуатируется два подхода к решению вопроса подключения проводов. Одни умельцы самостоятельно мастерят переходник, другие же просто обходятся спайкой проводов. Разумеется, спайка обеспечивает лучшее качество передачи тока, но это требует обрезания разъема, что затрудняет дальнейшее использование БП по его прямому назначению. Также иногда можно найти в магазине радиоэлектроники подходящий коннектор заводской штамповки, что является наиболее предпочтительным вариантом.

Итак, провод красного цвета — 5 В, желтый провод — это 12 В (ему в магнитоле соответствует красный), черный — заземление (ground окрашен в черный и на магнитоле). Теперь — алгоритм запуска блока питания без участия материнской платы.

Необходимо взять в руки самый большой разъем (подключается к «материнке»). Там необходимо замкнуть два соответственных контакта. Делается это при помощи обычной канцелярской скрепки или булавки. Пока она воткнута, напряжение подается по всем проводам. Если же цепь разомкнуть, электроэнергия отключается. Хорошо, когда на блоке есть штатная кнопка выключения. Тогда булавку можно оставить насовсем и даже припаять. Подключение динамиков и дополнительного оборудования осуществляется в обычном порядке.

Как подключить автомагнитолу дома

Pioneer TS-WX210A (советы по установке в описании видео)

подключение магнитолы от блока питания компьютера.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

• Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

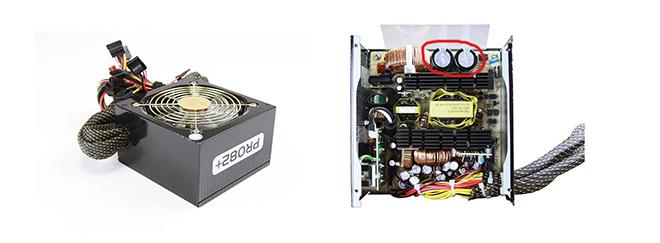

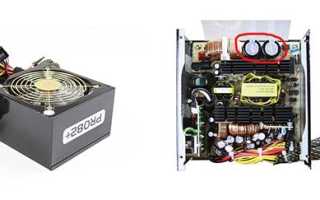

• Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
• После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
• Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
• Собрать блок питания и приступить к подключению

KIA Rio red Janeiro › Бортжурнал › Как подключить магнитолу к компьютерному блоку питания

Вопрос на самом деле довольно актуальный. Я вчера весь вечер изучал гугль, чтобы все правильно сделать и не спалить дорогостоящее устройство. Решил сделать небольшое подытоживание. возможно, для кого-то я буду «a man, who saved my day».

Итак, берем блок питания для компьютера. Подойдет практически любой, даже самый старый. Главное, чтобы его мощность была не ниже 300W. Лучше побольше, но мне 300W блока от древнего компа вполне хватило.

Посмотрите на табличку блока питания и убедитесь, что он может выдать не меньше 12 ампер при +12 вольтах постоянного тока. (см. картинку)

Дальше, берете два разъема типа Molex и потрошите их. нам нужен один черный провод (тот, который ближе к желтому) и два желтых провода (поэтому и берем два молекса).

Чтобы извлечь провод из молекса — я пользовался иголкой. надо посмотреть на молекс с торца (той части, которая втыкается в устройства) и иголкой поджать усики на металлической части коннектора и вытащить провод из паза.

Итак, у нас есть три провода: два желтых (+12V) и черный (земля) Оборачиваем каждый из них изолентой, чтобы застраховаться от несчастного случая.

Теперь смотрим на колодку, идущую к магнитоле. Там есть желтый провод, красный и черный. Желтый — это B+ (сюда приходит питание от аккумулятора), красный — это ACC (сюда приходит питание от замка зажигания) и черный — это масса.

Втыкаем желтые провода в B+ и ACC, а черный — к массе.

Но это еще не все. В штатном режиме блок питания не подает энергию, пока его об этом не попросить. Для этого нужно замкнуть в большом молексе зеленый и черный провода. В компьютере за нас это делает электроника материнской платы. поэтому либо выдираем зеленый и черный провода из молекса материнской платы и скручиваем между собой, либо делаем жучок-перемычку между контактами (я так и сделал).

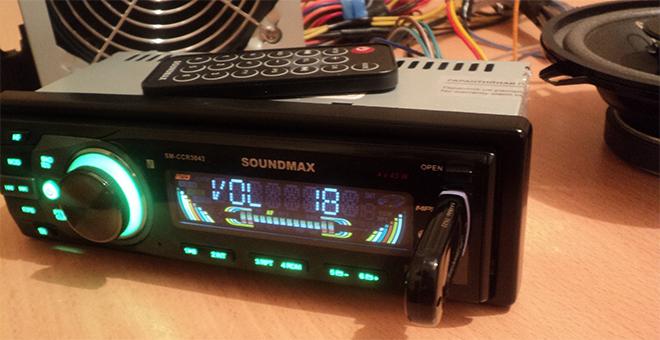

Теперь включаем эту историю в розетку, все должно заработать.

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

• источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
• автомагнитола;
• акустические колонки или динамики;
• провода, имеющие сечение более 1.5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
6. Осталось только подключить акустику и наслаждаться своей любимой музыкой, аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу. -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу. -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу. -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

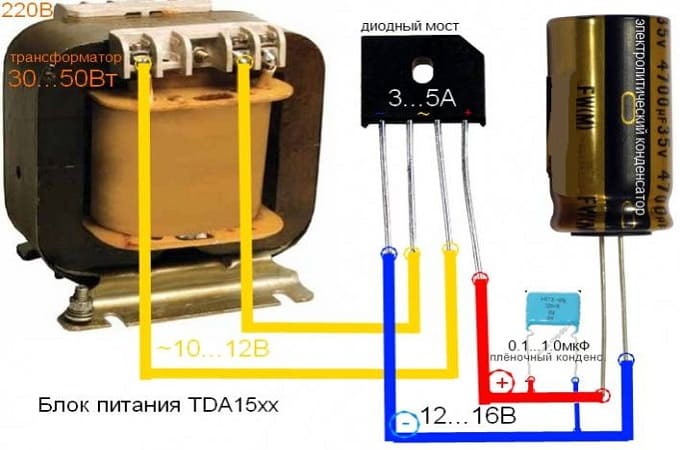

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Важно обеспечить правильное соединение кабелей, поскольку при ошибочной полярности оборудование сгорит.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Руководство по подключению

Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.

Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116).

Инструменты и материалы

Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:

Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.

При выборе динамиков, необходимо обращать внимание на сопротивление. Обычно к выходу автомагнитолы можно подключать динамики сопротивлением 4 Ом. Если взять динамики с 8 Омами, они не будут звучать громко.

Этапы

Процедура подключения состоит из следующих этапов:

Когда все устройства собраны в единую сеть, можно включать конструкцию в розетку 220 В и слушать музыку.

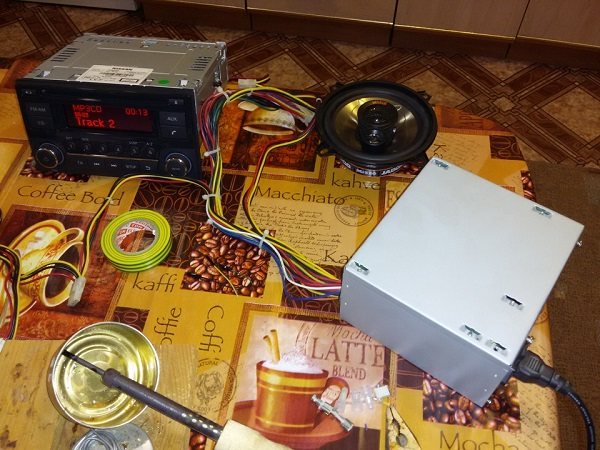

Работа магнитолы через БП

Другие варианты подключения устройства к системе питания

Как проверить свечи накаливания на «дизеле» в домашних условиях?
Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

1. К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
2. Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
3. Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
4. Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием.

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

• автомагнитола присоединяется к аккумулятору;
• при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
• желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.

КАК ПОДКЛЮЧИТЬ АВТОМАГНИТОЛУ СВОИМИ РУКАМИ.

Схемы подключения магнитолы

Проверка гбц на плоскость в домашних условиях. диагностика гбц

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.
