Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего. А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

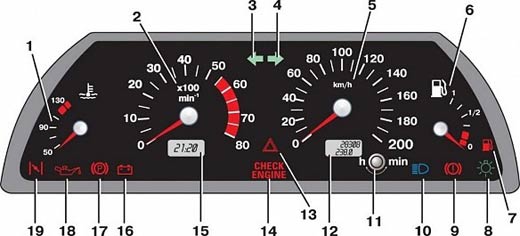

Начнём по порядку.

1 — Температура охлаждающей жидкости, в градусах Цельсия.

2 — Тахометр, обороты двигателя.

5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 — Включение дальнего света.

11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — «аварийка».

14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов. — Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять. — Сигнализатор непристёгнутого ремня — это понятно из рисунка.

С другой стороны сверху:

— Низкий уровень моторного масла — Низкий уровень омывающей жидкости — Повышенная температура охлаждающей жидкости

Вот такой получился обзор. Если загорится какая то лампа и запикает сигнал, не впадайте в панику. Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

На автомобилях «десятого» семейства используется цельноформованное пластиковое «торпедо», включающее в себя контрольные индикаторы, управление микроклиматом и воздуховоды. Демонтаж и разборка конструкции необходима в случаях, когда не работает панель приборов ВАЗ 2110, а также для установки дополнительного оборудования и шумоизоляции.

Индикаторы

Приборная панель

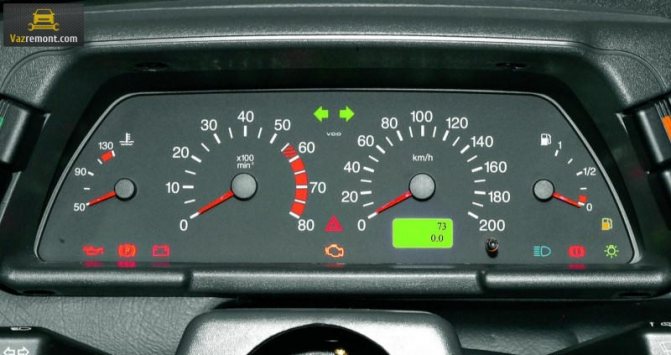

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

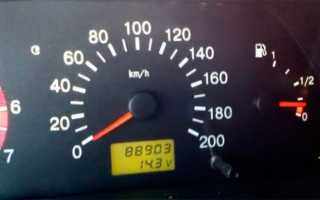

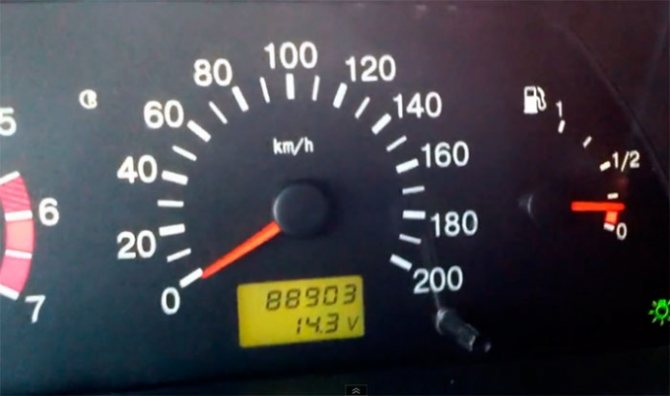

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Коды ошибок приборки

Стандартные ошибки при самодиагностике автомобиля указывают на поломку не точно. При причине простоты бортового компьютера, устройство может указать только направление, где стоит искать проблему. Расшифровка стандартных ошибок выглядит так:

• 0 – ошибки не обнаружены – система в полном порядке;
• 1-2 в бортовой сети превышено или слишком низкое напряжение;
• 3 – сбои в работе поплавкового датчика в бензобаке;
• 4/5 неисправность в цепях датчиков температуры антифриза и окружающей среды соответственно;
• 6 – критический перегрев силовой установки, необходимо дождаться остывания антифриза;
• 7 – недостаточно масла в картере двигателя;
• 8 – проблема кроется в тормозной системе;
• 9 – сел аккумулятор или деталь повреждена;
• Е – ошибка в прошивке, нарушен пакет данных EEPROM.

При этом необходимо учитывать, что в некоторых случаях, код ошибки может быть двузначным. К примеру, если на табло высвечивается 15 – это может говорить о наличии поломок в цепях №7 и 8.

FLASH — АДСКАЯ приборная панель на ВАЗ

Узнав, что значит каждая ошибка, можно самостоятельно определить источник неприятности и исправить поломку.

Стайлинг подсветки салона Ваз 2110 замена лампочек на диоды

Меняем подсветку приборной панели 2110

Замена Лампочек в приборной панели ВАЗ 2114 2115 2113 2110 2112

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Замена ламп в приборной панели

КАК ПОМЕНЯТЬ ЛАМПОЧКИ ПРИБОРНОЙ ПАНЕЛИ. ВАЗ 2114

Замена лампочек на приборной панели ваз 2114

Обозначения индикации

Как известно, все лампочки на панели управления зажигаются в момент включения зажигания, а затем, когда уже работает двигатель, большинство из них гаснет. А вот когда какая-то остается гореть, или моргает, это не может не настораживать, ведь далеко не все сразу могут сообразить, на какие неисправности это указывает, какой из систем нужен срочный ремонт.

Рассмотрим обозначения панели приборов ВАЗ 2110. Следует знать, что независимо от того, панель нового или старого образца стоит на вашей машине, обозначения практически одинаковы, но вот расположены индикаторы могут быть немного по-разному.

Панель приборов ВАЗ 2110

Панель приборов водителя. Правильная разборка. ВАЗ 2110

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

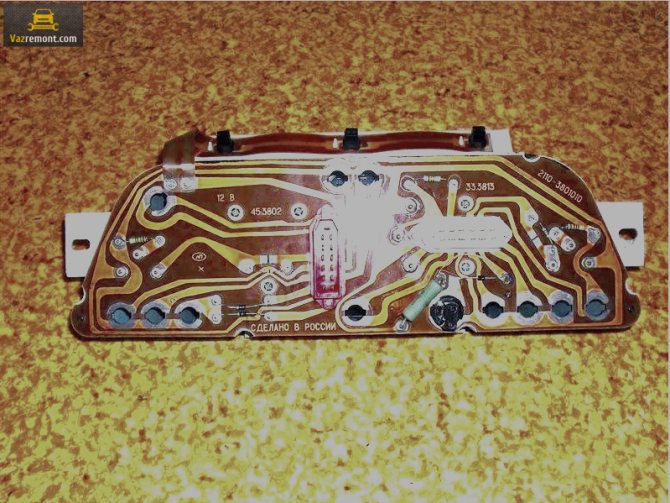

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Будем откровенны – у ВАЗ 2110 не самая красивая «родная» панель приборов, причем, ни на первых автомобилях, ни на «усовершенствованных». Поэтому многие владельцы этой модели пытаются сделать ее более современной и как-то украсить (светодиодами, красивыми подсветками и т.п.).

Но, прежде чем решиться на какой-то апгрейд, необходимо, чтобы перед глазами была распиновка панели приборов для ваз 2110, иначе в куче проводов, датчиков и кнопок можно просто заблудиться. Причем, она пригодится независимо от того, будете вы полностью менять панель, или просто внесете какие-то дополнения на приборной панели вашего ВАЗ 2110.

Панель приборов ВАЗ 2110

Какие проблемы могут возникнуть с панелью приборов на ВАЗ 2110?

Причины, по которым перестала работать комбинация приборов разделяются на два вида:

• некорректная работа подсветки или части индикаторов;
• полное отключение панели.

Не горит подсветка панели приборов

Для подсветки комбинации используется несколько лампочек. Затемнение отдельной части указывает на одну или две перегоревшие лампы. При полном отказе подсветки следует проверить предохранитель, отвечающий за цепь питания. Он расположен в салонном блоке на первом месте слева в верхнем ряду, имеет номинал 5А.

Причиной неработоспособности индикаторов могут быть проблемы в электронике. Так, неисправность в контроллере двигателя — возможная причина отказа лампы Check Engine.

Если при полном отказе подсветки приборов на ВАЗ 2110 перестают работать лампы освещения заднего номерного знака и габаритные огни левого борта — все эти симптомы указывают на выход из строя плавкой вставки.

Полный отказ узла

Под полным отказом комбинации приборов подразумевается выключение стрелочных индикаторов, контрольных ламп, дисплея. Основной причиной неисправности является перегорание предохранителя, расположенного в салонном блоке. Вставка с номиналом 10 А установлена на втором месте справа в нижнем ряду.

Убедиться в выходе предохранителя из строя можно по неработающим указателям поворота. В случае перегорания новой вставки следует искать проблему в коротком замыкании проводки. Запрещено пытаться решить вопрос установкой предохранителей увеличенного номинала или «жучков», поскольку это может стать причиной пожара.

Стрелки прыгают вниз и вверх

Причинами хаотичного движения стрелок является плохой массовый сигнал из-за отгнивания или ослабевания крепления провода. Согласно заводской схеме проводки, «масса» поступает от провода, закрепленного на моторном щите. Точка крепления болта расположена за местом установки аудиосистемы. Возможны иные точки проведения массового провода, полученные в результате ремонтов, выполненных прежними владельцами автомобиля. После обнаружения места контакта требуется надежно обжать крепление и проверить тестером целостность проводника.

Знания о подключениях

Прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется очень трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.

Устройство панели приборов на ВАЗ 2110

Под понятием «панель приборов» на автомобилях подразумевается блок контрольных ламп и индикаторов, расположенный перед водителем. Правильное название детали — щиток, который устанавливается в пластиковой панели, называющейся торпедо.

В состав приборного щитка на ВАЗ 2110 входят:

• устройство для определения скорости движения — спидометр;
• измеритель числа оборотов — тахометр;
• индикаторы температуры охлаждающей жидкости и уровня топлива в баке;
• контрольные индикаторные лампы, оснащенные светофильтрами желтого, оранжевого, зеленого, синего и красного цвета;
• система подсветки (6 отдельных ламп);
• место установки контрольной лампы.

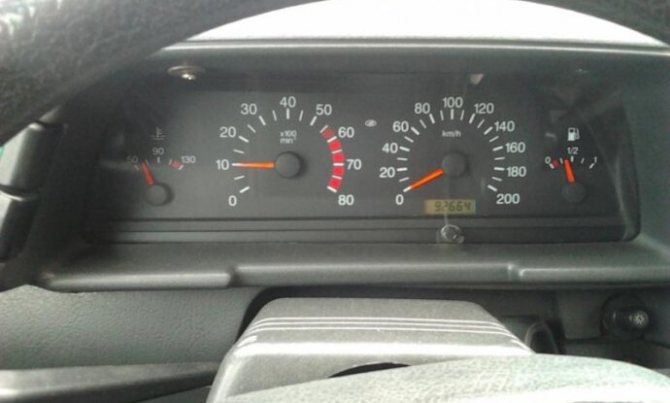

На автомобилях ВАЗ 2110 возможно увидеть несколько вариантов комбинации приборов:

1. На первых выпусках использовался электромеханический вариант панели с заводским номером 2110-3801010. Внешне устройство легко опознается по механическому одометру, установленному на шкале спидометра. Его привод выполнен от электродвигателя, остальные указатели работают по магнитному принципу. На задней части щитка имеются две колодки подключения, расположенные под прямым углом.
2. Позднее появилась электронная версия щитка, оснащенная жидкокристаллическим дисплеем на нижней части спидометра. Встречаются «приборки» с индикатором «подсоса» (который на ВАЗ 2110 с такой панелью с завода не устанавливался) или с лампой подушек безопасности на этом же месте. Могут попадаться машины с двойным окном дисплея — под тахометром и спидометром.
3. Очень редко встречается вариант комбинации приборов, предназначенный для ВАЗ 21106, оснащавшейся 2,0-литровым мотором Opel. Деталь имеет номер 21106-3801010 и отличается расширенным диапазоном измерения скорости (до 240 км/ч) и дополнительным жидкокристаллическим дисплеем на нижней части тахометра.
4. На последних версиях ВАЗ 2110 стал применяться щиток, унифицированный с автомобилем 2118 «Калина» (модель 1118-3801010), отличающийся компоновкой шкал. Подобная деталь называется среди владельцев панелью «нового образца». Устройство устанавливается в торпедо видоизмененного типа.

В зависимости от завода-изготовителя и даты сборки встречается различное оформление комбинаций приборов ВАЗ-2110. Возможна оцифровка тахометра в сотнях или тысячах оборотов, нанесение технической информации на шкале и т. д.

Нюансы работы

Однако, данные схемы распиновки на ВАЗ 2110, так сказать – основные, в большинстве своем совпадающие, однако существуют и различия в цветовой маркировке (особенно, по производителям). Поэтому нужно или пользоваться руководством по эксплуатации, прилагаемой именно к вашей машине, или, вооружившись маркером и самоклеящимися этикетками все подробно «расписать» и не путаться, когда будет производиться установка новой приборной электропанели.

Подключение проводов к панели VDO на ВАЗ 2110

Подключение проводов к панели «Счетмаш» г. Курск на ВАЗ 2110

Подключение проводов к панели «АП» г. Владимир на ВАЗ 2110

Подключение проводов к панели от автомобиля «Калина» на ВАЗ 2110

При последующей сборке наверняка будет масса приборов, которые здесь не учтены, а их, учитывая современные реалии, многие автовладельцы планируют поставить на обновленной приборной панели.

Снятие и доработка

Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.

Чтобы снять панель, нужно:

1. Отсоединить провод «-» АКБ;
2. Снять щиток, открутив винты;
3. Снять крепления панели управления к накладке, вынуть из гнезда приборную комбинацию;
4. Снять стеклянную маску;
5. Отсоединить провода с колодкой;
6. Внести изменения в панель приборов или заменить ее новой. Собирать все в обратном порядке.

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Подключение маршрутного компьютера

В упомянутой схеме учитывался только один, коричневый провод, ведущий от красной колодки к маршрутному компьютеру, однако этого явно недостаточно. Поэтому проследим, как происходит распиновка здесь.

1. Сигнал о расходе топлива от электронного блока управления обозначен зеленым проводом;
2. Оранжевый ведет к клемме «15» в замке зажигания;
3. Красный с белым – к клемме «30» в замке зажигания;
4. Черный, являющийся общим, идущий на массу;
5. Показатель скорости соответствует коричневому;
6. Плюсовая клемма датчика топлива – зеленый с красным;
7. Отвечает за освещение приборной доски белый, он ведет к регулятору освещения.

Следите, чтобы не была повреждена плата, от которой, собственно и зависит бесперебойное считывание информации с вашего ВАЗ 2110, и предоставление ее вам через все те датчики и приспособления, которые вы всегда видите перед собой.
