Блоки с предохранителями и реле в моторном отсеке

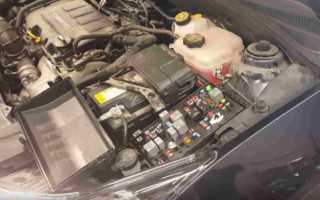

Главный блок с реле и предохранителями

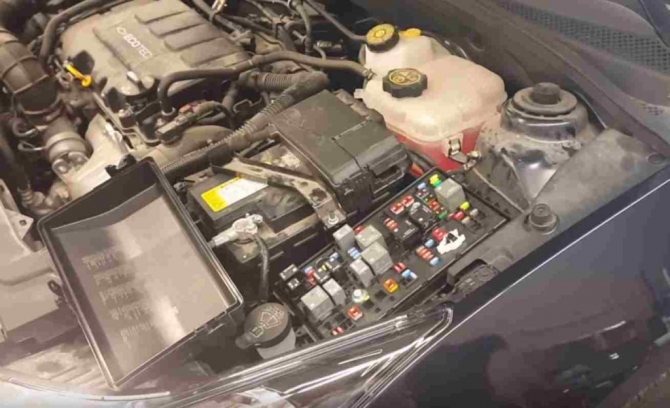

Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

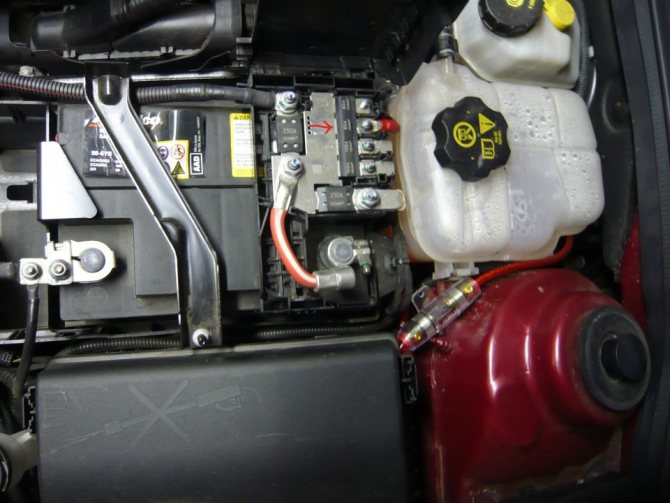

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

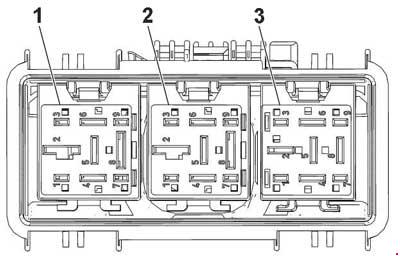

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

1. Реле средней скорости вентилятора системы охлаждения;
2. Реле регулировки скорости вентилятора охлаждения;
3. Реле средней скорости вентилятора системы охлаждения.

Где расположен предохранитель

В Chevrolet Cruze монтажный блок предохранителей располагается как под капотом, так и в салоне. Предохранитель прикуривателя установлен в блоке который находится в салоне.

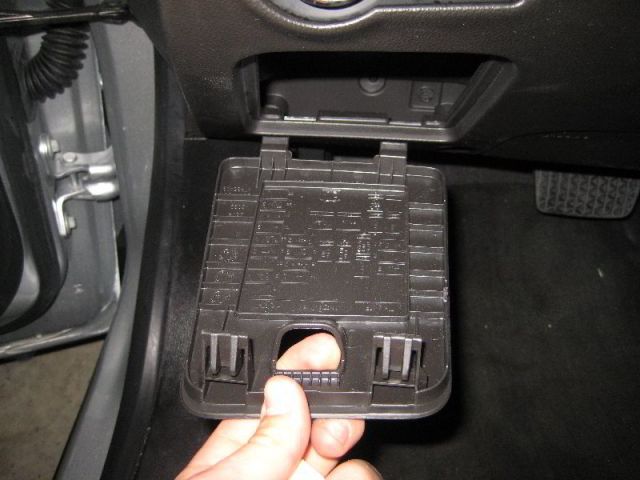

Монтажный блок находится с левой стороны в нижней части панели приборов.Чтобы до него добраться потребуется снять декоративную крышку, за которой и располагается блок.

Достать предохранитель можно с помощью специально пинцета, либо тонкими круглогубцами.

Предохранители и реле Шевроле Круз с назначением и схемами блоков

Блок с предохранителями в салоне

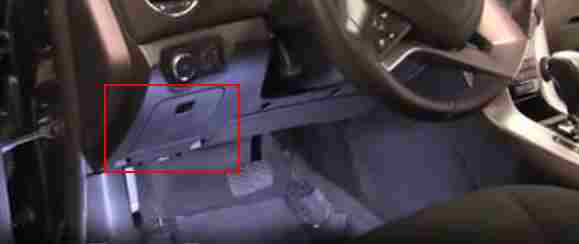

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.

Предохранители Chevrolet Cruze

Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.

Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот. Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле. Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее. Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель

Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный. Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме. Храните несколько дополнительных плавких предохранителей различной силы

В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы. Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа. Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

Процесс снятия и замены

Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.

Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.

Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.

Замена подкапотного блока

Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.

1. Откинуть плюсовую клемму аккумулятора.
2. Ключом на 10 отвинтить три фиксаторных болта панели.
3. Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
4. Изъять блок с посадочного места.
5. Открутить пучок проводов с торца.

Замена салонного блока

Для салонной части последовательность действий следующая:

1. Отключить питание на АКБ.
2. Демонтировать нижнюю часть приборной панели.
3. Отключить колодку проводов от элемента.
4. Затем нужно потянуть агрегат вверх и на себя.

После замены сборку нужно проводить в обратном порядке.

Замена предохранителя прикуривателя Шевроле Круз: ремонт

Раньше это устройство использовалось исключительно по своему назначению – чтобы прикуривать сигареты. Сегодня это обязательный атрибут любого автомобиля и его активно используют даже некурящие водители. Разъем прикуривателя представляет собой 12-вольтовую розетку, куда подключаются дополнительные электроприборы.

Содержание

Владельцы втыкают в гнездо устройства зарядки для мобильных телефонов, вентиляторы, автомобильные пылесосы, навигаторы или видеорегистраторы. Неработающий разъем привносит массу неудобств в повседневную жизнь, вызывает поломку предохранителя. Поэтому нужно знать, как снять прикуриватель, и провести ремонт своими руками на Шевроле Круз.

Как правильно использовать

Устройство системы простое – прикуриватель Шевроле Круз состоит из двух основных частей. Первый – гнездо, куда подключаются три провода (пара плюсовых, один минусовой), а второй –стержень, подсоединяемый к разъему.

Внутри последнего – тонкая металлическая нитка. После включения прикуривателя Шевроле Круз контакты замыкаются, и спираль начинает разогреваться.

По истечении 15-20 секунд температура достигает максимума, а затем срабатывает датчик, отщелкивая стержень прикуривателя в исходное положение.

К устройству на Шевроле Круз подключены три кабеля.

1. Основной плюс. Подключен к плюсовой клемме аккумулятора через предохранитель. Гарантирует нагрев самой спирали. Как правило, красного цвета.
2. Плюс. Плюсовой кабель, отвечающий за функционирование лампочки подсветки. Обычно желтого или белого оттенка.
3. Черный шнур. Минус, подключенный к корпусу устройства, а другим концом уходящий на кузов авто (масса).

Обычно устройство ломается из-за нарушения правил эксплуатации авто, срабатывает предохранитель. Чтобы избежать несвоевременной замены, следует правильно обслуживать прикуриватель Шевроле Круз и придерживаться советов.

1. Не подключать мощные приборы в разъем автоприкуривателя, иначе сгорит предохранитель. Максимальная мощность установленных устройств не должна превышать 240 Ватт. Формула для расчета данных – P=I*A. Здесь I – напряжение электрической цепи (12 Вольт), а A – максимальный ампераж для данного участка (20 ампер).
2. Не заменять предохранитель Шевроле Круз элементом, рассчитанным на большую силу тока, чем рекомендована производителем (20 ампер). Несоблюдение правила приведет к короткому замыканию, перегреву проводов, повреждению изоляции или пожару. Потребуется очередная замена предохранителя.
3. Периодически желательно проверять контактные места, производить очистку от налета при помощи наждачной бумаги или надфилей.

Причины поломок

Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.

1. Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
2. Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
3. Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
4. Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
5. Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
6. Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
7. Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.

Видео о пользе дополнительного прикуривателя

Некоторые комплектации имеют два разъема, в том числе для пассажиров заднего ряда. На рынке продается подлокотник от комплектации LTZ, который можно установить вместо штатного. Потребуется только снимать старую деталь и ставить новую.
Можно установить дополнительный прикуриватель в любом месте. Потребуются:

• дрель с коронкой подходящего диаметра;
• запасные провода;
• паяльник с припоем;
• изолента;
• запчасти.

Сегодня на рынке можно купить разные варианты прикуривателей. Лучше выбрать детали оригинального производства. Их артикул 13502522 для переднего ряда и 96984264 для заднего. Цена устройства колеблется между отметками 500 – 1100 рублей. Деталь должна быть отлично упакована, иметь голограммы и сертификаты соответствия. Подробное видео о том, как заменить прикуриватель, предохранитель, установить дополнительный разъем на Шевроле Круз, размещено ниже.

Монтажный блок под капотом

Номера и расшифровка
