Основной монтажный блок с предохранителями и реле

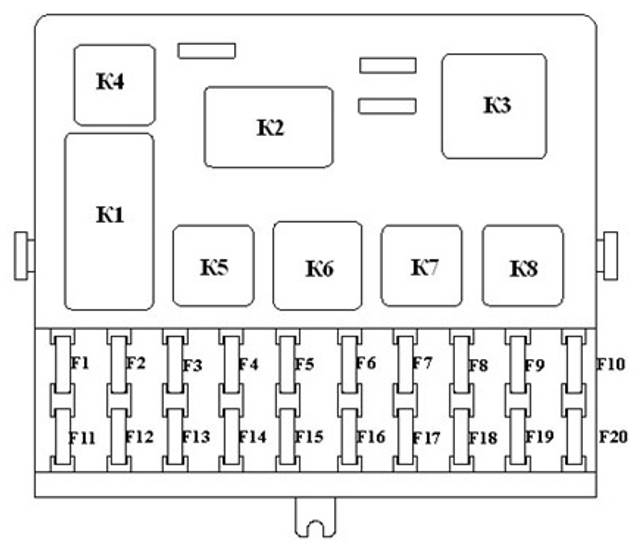

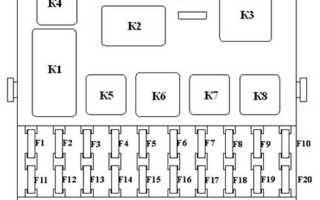

Схема основного монтажного блока предохранителей и реле
Обозначения предохранителей и реле монтажного блока
Открытая крышка монтажного блока Расположение монтажного блока в машине
Реле
| № реле. | Артикул | Назначение |
| К1 | реле контроля исправности ламп | |
| К2 | реле очистителя ветрового стекла | |
| K3 | реле-прерыватель указателей поворота и аварийной сигнализации | |
| К4 | реле включения ближнего света фар | |
| К5 | реле включения дальнего света фар | |
| К6 | дополнительное реле | |
| К7 | реле включения обогрева заднего стекла | |
| K8 | резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается) |
Предохранители
| № пред. | Ампер | Назначение |
| F1 | 5 А | Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника |
| F2 | 7,5 А | Ближний свет в левой фаре |
| F3 | 10 А | Дальний свет в левой фаре |
| F4 | 10 А | Правая передняя противотуманная фара |
| F5 | 30 А | Стеклоподъемники дверей |
| F6 | 15 А | Переносная лампа, прикуриватель |
| F7 | 20 А | Вентилятор радиатора, звуковой сигнал |
| F8 | 20 А | Обогрев заднего стекла |
| F9 | 20 А | Омыватель и очиститель лобового стекла |
| F10 | 20 А | Резервый |
| F11 | 5 А | Габарит с правой стороны |
| F12 | 7,5 А | Ближний свет в правой фаре |
| F13 | 10 А | Дальний свет в правой фаре |
| F14 | 10 А | Противотуманная фара, левая |
| F15 | 20 А | Обогрев сидений |
| F16 | 10 А | Аварийный сигнал, поворотники |
| F17 | 7,5 А | Стоп сигнал, подсветка замка зажигания, освещение салона |
| F18 | 25 А | Прикуриватель, подсветка бардачка, отопитель салона |
| F19 | 10 А | Лампа заднего хода, контроль исправности стоп сигнала |
| F20 | 7,5 А | Задние противотуманные фары |
Предохранитель задних противотуманных фар
Схема дополнительного предохранителя

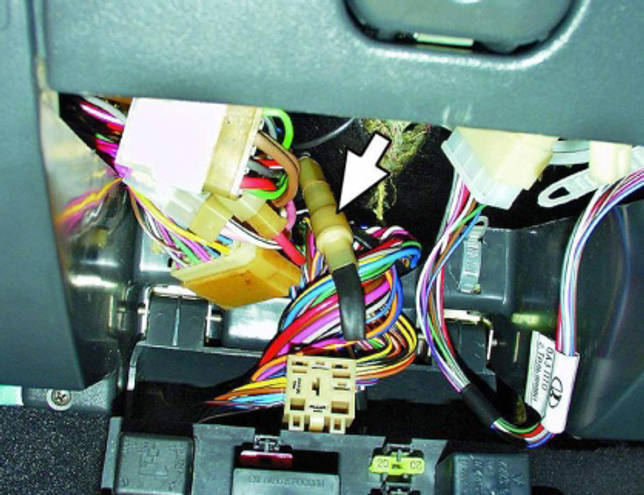

Расположение дополнительного предохранителя в монтажном блоке
Это интересно: Как должен двигаться пешеход по обочине
Схема стеклоподъемников Приоры
Схема стеклоподъемников Приоры особенности подключения
Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.
Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.
Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.
При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.
При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.
Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.
Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.
Это свойство можно использовать для поиска неисправности в цепи.
Схема стеклоподъемников Приоры поиск неисправности
Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.
Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.
По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.
Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.
Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.
Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.
Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.


https://youtube.com/watch?v=5Y3xEDkXAVM
Блок реле и предохранителей в центральной консоли
Схема блока реле и предохранителей в центральной панели приборов
Обозначение и нумерация в блоке
Расположение блока реле и предохранителей в консоли
Предохранители
| № пред. | Ампер | Назначение |
| 1 | 15 А | модуля зажигания, контроллера |
| 2 | 15 А | клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха |
| 3 | 15 А | топливный насос, форсунки |
Реле
| № реле. | Артикул | Назначение |
| 4 | электровентилятора | |
| 5 | электробензонасоса | |
| 6 | зажигания |

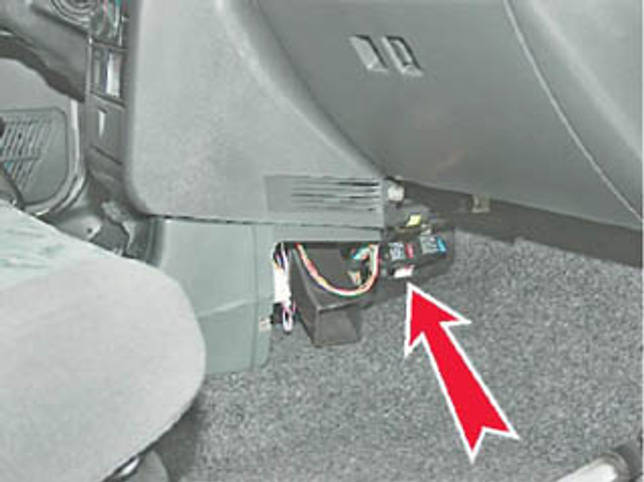

Блок реле в центральной консоли
Схема дополнительного блока реле с левой стороны центральной консоли
Обозначение и нумерация реле и блоков управления в центральной консоли
Расположение блока реле в машине
Обозначения
| № элем. | Артикул | Назначение |
| 1 | Блок управления центральным замком | |
| 2 | Блок иммобилизатора | |
| 3 | Реле включения задних противотуманных фонарей |
Смотрите так же
Модельный ряд ВАЗ 2110
Удобно ли расположен монтажный блок с реле и предохранителями?
| Оцените полезность материала: полезный бесполезный Спасибо! Ваш голос учтен! |
Технический отдел AG Об авторах |
Дополнительно
| • Все модели Vaz с оцинкованным кузовом • Что спрашивают люди об автомобилях Vaz • Авторазборки Vaz в вашем городе • Обсудить тему на форуме • Смотреть другие инструкции • на форуме: Ремонт и обслуживание авто | Сохраняйте у себя эту страницу! |
Видео «Бюджетный вариант ремонта подрулевого переключателя»
В ролике ниже представлен недорогой вариант ремонта подрулевого переключателя в автомобиле Пежо (автор видео — канал EzjikOnline).
Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.
Схема включения 4-х и 5-ти контактного реле:
Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):
- Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
- Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).
Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.
Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.
Процесс проверки реле также представлен на видео:
Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.
Ключевые слова: универсальная статья
Лада 2000, 78 л. с. — электроника
Омск
Лада 2111, 2001
49 000 ₽
Братск
Лада 2111, 1999
80 000 ₽
Радужный
Лада 2111, 2001
60 000 ₽
Искитим
Лада 2111, 2006
70 000 ₽
Посмотреть больше машин на Дроме
Участвовать в обсуждениях могут только зарегистрированные пользователи.
Войти Зарегистрироваться
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
Схема
Обозначение
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Другая часть — с левой стороны консоли:
Схема
Расшифровка
- Блок управления центральным замком
- Блок иммобилизатора
- Реле включения задних противотуманных фонарей.
Это интересно: Как проверить генератор на ваз
Детальный взгляд
Реле представляет собой небольшой квадратный блок, который обладает четырьмя или двумя контактами, выполненными из меди. Внешне этот блок напоминает самую типичную часть любой электрической схемы, будь то резистор или транзистор.
На самом деле устройство такого реле не намного сложнее названных выше, и для его подробного изучения лучшим решением будет найти наглядный рисунок. По нему и без дополнительных пояснений можно будет понять, как работает такая система. Однако для тех, кто уже успел позабыть школьный курс физики, изучение работы реле будет представлять некоторую трудность.
Стоит сразу же обратить внимание на катушку — небольшой металлический сердечник, на который намотана медная проволока, подобно тому, как нитка наматывается на деревянную катушку. Радом с ней располагается гибкий медный контакт, который может замыкаться и размыкаться.
Как только включается зажигание, на катушку подается ток, и за счет этого внутри нее создается магнитное поле. В результате контакт притягивается к катушке и замыкается: после этого стеклоподъемники включены и готовы к работе.
