В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали.

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Даже с богатым опытом мастеру трудно с ходу разобраться с неполадками в стартере.

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина – испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

• Под нагрузкой;
• Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

• Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле. После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн. Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
• Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
• Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
• Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
• Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Актуально ли делать ремонт

С теоретической точки зрения, чтобы поменять бендикс нет никаких проблем, но с практической стороны дела – это несколько обременительно и затруднительно, но вполне выполнимо.

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

• Снятие стартера;
• Разбор стартера;
• Замена старого бендикса на новую деталь;
• Собрать стартер в обратной последовательности.

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

Во время работы на стартер действуют внешние раздражители, он подвергается воздействию грязи и влаги, что неблагоприятным образом сказывается на его функциональности. И поэтому часто встречающейся неисправностью электромотора, может быть — пробуксовка обгонной муфты, более известной среди автолюбителей, как бендикс.

Дабы избежать существенных затрат на ремонт стартера в сервисных центрах можно эту процедуру провести в домашних условиях. Да, дело непростое и хлопотное, но когда вы знаете свою «железную лошадку» от маленького винтика до спидометра – вам все по плечу!

Что же такое бендикс?

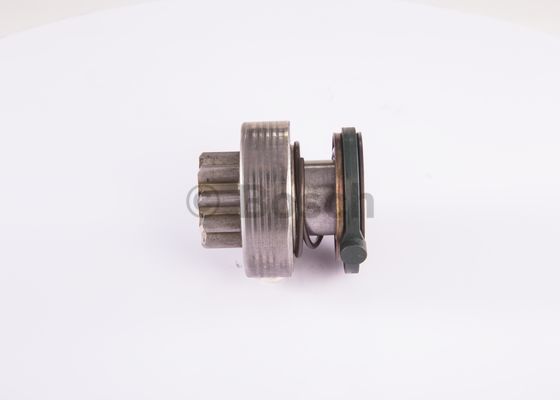

Бендикс — это обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и всё это находится в корпусе стартера.

Агрегат в исправном состоянии:

• прокручивается только в одну сторону;
• при попытке повернуть его в другую – стопорится.

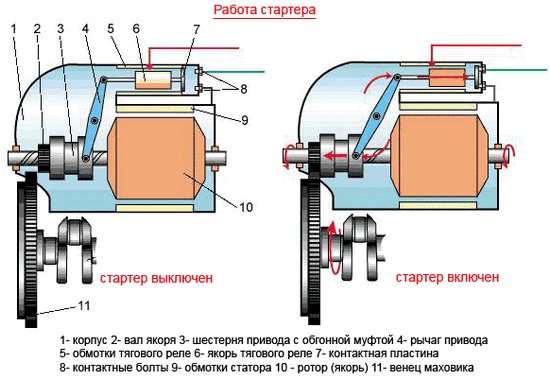

Как работает бендикс стартера? При повороте ключа зажигания до упора, бендикс приводится в движение с помощью якоря втягивающего реле. Шестеренка сцепляется с маховиком коленвала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только обороты вращения коленвала превышают частоту вращения самого электродвигателя, тогда обгонная муфта рассоединяет шестерню и вал стартера.

Характерные черты неисправности стартера

Возможные неполадки	Основная причина	Как отремонтировать
При повороте ключа зажигания на пуск — стартер не включается.	Разряжен или неисправен аккумулятор.	Необходимо зарядить или заменить батарею.
Переключатель скоростей не находится в положении «P» или «N» (для коробки-автомат).	Поставить в положение «Р».
Поврежден контакт провода массы с двигателем.	Отремонтировать контакт массы (очистить клеммы или подтянуть болты).
Пришел в негодность переключатель блокировки КПП.	Поставить новый переключатель блокировки КПП.
Отсоединен разъем на управление стартером (контакт 50).	Устранить.
Щетки стартера зависли или износились.	Замерить длину и свободный ход щеток в щеткодержателе.
Неисправность втягивающего реле.	Втягивающее реле отремонтировать или заменить.
Большой износ коллектора якоря.	Коллектор заменить.
Отсутствует контакт между обмоткой и коллектором якоря.	Определяется проверкой.
Медленное вращение двигателя стартером.	Плохой контакт массы с двигателем.	Улучшить контакт провода массы.
Разряжен аккумулятор.	Проверить генератор.
Втулки стартера сильно износились.	Поставить новые втулки.
Барахлит втягивающее реле.	Отремонтировать втягивающее реле.
Статорная или якорная обмотки пробивают на массу.	Статор или якорь заменить.
Износ щеток.	Заменить щетки.
Провод от стартера до аккумулятора — перебит.	Заменить провод.
Стартер крутит, а двигатель — нет.	Повреждения или износ бендикса.	Отремонтировать или поменять бендикс.
Часть редуктора разрушилась.	Заменить редуктор.
Вместе с двигателем вращается и стартер.	Испортился замок зажигания.	Заменить замок.
Отказ втягивающего реле.	Ремонт или замена втягивающего реле.

Рекомендуем: Самостоятельная замена вакуумного усилителя на ВАЗ 2114

Если говорить про признаки неисправности бендикса стартера, то можно слышать шум вращающегося стартера, при запуске автомобиля, а сам вал двигателя не прокручивается. Это ведущая шестерня не входит в зацепление с маховиком коленвала. Это и ответ на вопрос, как проверить бендикс стартера, не снимая его с автомобиля?

В таком случае, требуется замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно взять подходящие по размеру ключи, отвертки и ваши «золотые» руки! Выполняя ремонт бендикса стартера своими руками, автовладелец в первую очередь должен попробовать очистить агрегат от загрязнения, без его разборки (а вдруг получиться — реанимировать).

Для этого нужно:

• снять стартер с авто;
• погрузить часть электромотора с бендиксом в емкость с бензином на 5-7 часов;
• иногда подходить и прокручивать шестерню муфты в бензиновой посудине;
• достать и хорошо просушить агрегат.

Если неисправность осталась, значит нужно снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумуляторной батареи и используя ключ, открутить верхние крепежные винты, которые присоединяют стартер к картеру сцепления. Третьего болта быть не должно, но если вам повезло – тогда нужно изловчиться, дабы его отвинтить.

2. Теперь нужно отсоединить провода подходящие к электродвигателю.

3. На этом этапе можно посмотреть состояние маховика (его зубья).

4. Дальше, отверткой нужно открутить два винта расположенные на крышке стартера и снять гайку на втягивающем реле (крепление выхода обмотки).

5. Теперь вы можете снять шайбу-скобу и с помощью ключа снять стяжные болты.

6. Осмотрите втулки на предмет износа.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно нанести несколько ударов по нижней части корпуса стартера и разъединить его.

8. Визуально оцените состояние обмоток и щеток.

9. Отверткой подцепите уши бендикса и достаньте их из вилки.

10. Теперь сбейте первое стопорное кольцо (можно с помощью ключа и молотка), а второе – снимите отверткой.

11. Снимите обгонную муфту.

Как осуществить замену механизма?

Возьмите новую обгонную муфту и установите на место изъятого бендикса. Обязательно промойте все детали механизма, пазы наружной обоймы, зачистите заусеницы на рабочих поверхностях.

Внимание: перед сборкой агрегата нужно обработать смазкой все подлежащие этому элементы механизма.

После установки стартера на место, подключите аккумулятор и заведите двигатель. Если все манипуляции были произведены верно – значит ваш автомобиль готов к эксплуатации.

Видео: замена бендикса стартера (инструкция).

На этом ремонт бендикса своими руками полностью завершен!

Советы бывалых

1. В процессе монтажа стартера важно проверить целостность шестерни бендикса и привода агрегата.
2. Стартер нельзя ронять, это сложный электроприбор, который может подвергнуться повреждению внутренних составляющих.
3. Перед тем как разобрать бендикс стартера, проверьте обязательно заряд аккумуляторной батареи. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
4. Если вы обнаружили треснутую или изношенную пластиковую шайбу, то ее нужно заменить.
5. При покупке нового бендикса, имейте при себе старый агрегат. Часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
6. При разборке стартера в первый раз, желательно процесс демонтажа записать на бумажку, дабы не допустить малейших оплошностей, при его сборке.

Сложности при разборке стартера

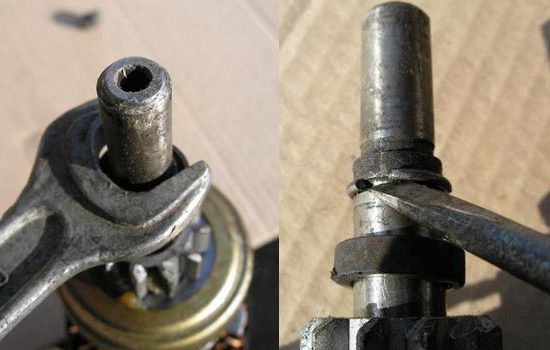

Наиболее распространенная загвоздка при ремонте бендикса – снятие стопорного кольца, и обратная его сборка.

У ограничительного кольца есть прорезь для стопорного. Одевается с противоположной стороны от бендикса.

При разборке втягивающего реле следует обязательно снимать контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутри держателя необходимо визуально оценить их состояние, при расслоении нужно обработать их на точильном камне и вставить в отверстия держателя.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Как проявляется неисправность бендикса

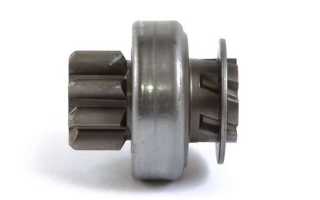

ремонт бендикса стартера своими руками

БЕНДИКС СТАРТЕРА

Распространенные проблемы со стартером и их причины

Независимо от того, установлен 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Замена бендикса стартера

Стартер автомобиля не работает. В чём причина? Полезный совет от АВТО электрика.

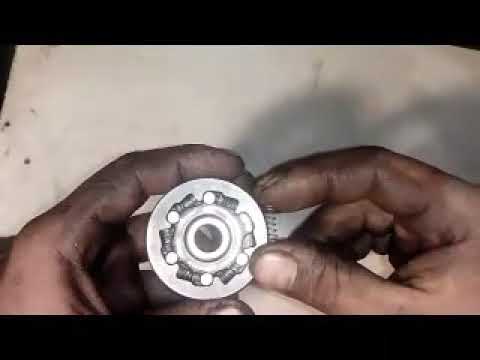

РЕМОНТ СТАРТЕРА БЕНДИКСА- ЛЕГКО СВОИМИ РУКАМИ.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя. В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае – защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Рекомендуем: Как слить ОЖ и промыть систему охлаждения двигателя на ВАЗ 2114

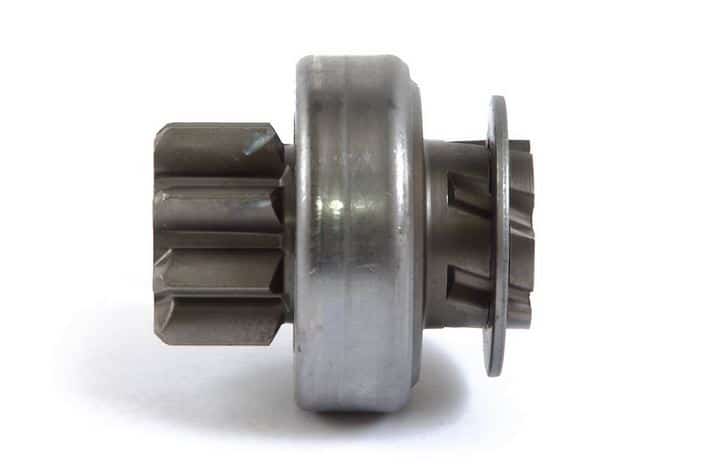

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую. Бендикс имеет еще одну распространенную вариацию – храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали – муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

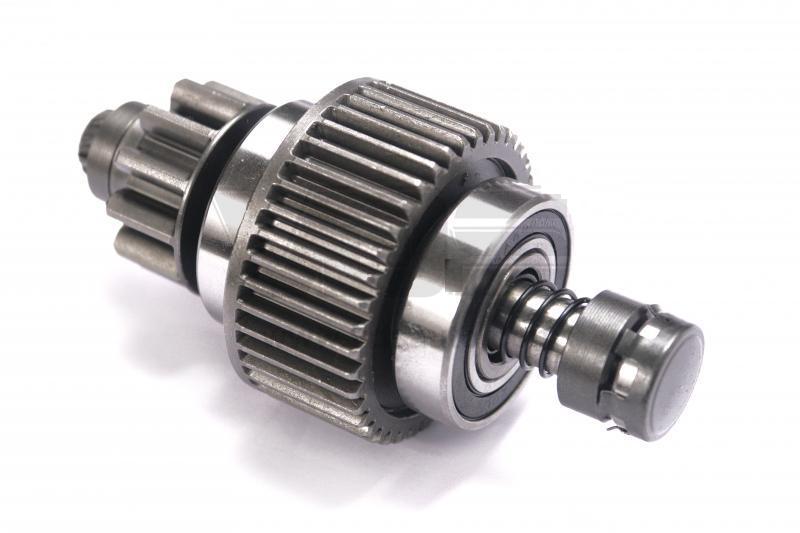

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.

Стартер ВАЗ 2106 каким образом выполняется его снятие и замена

Схема демонтажа старого устройства и подключения нового не требует от автолюбителя приложения особых сил. Снять редукторный стартер сможет любой, кто «вооружится» нужным инструментом (отвертки, оправка, несколько ключей – на 10, 8 и 13, молоток, плоскогубцы), внимательно посмотрит видео этого процесса (многим автолюбителям достаточно изучить фото операции, чтобы разборка механизма прошла «без сучка и задоринки»).

Схема такой разборки и подключения рабочего устройства элементарная. Сначала снимается воздушный фильтр (точнее его корпус). Для этого нужно использовать ключ на 13. С его помощью отсоединяем все три болта, коими фильтр крепится к корпусу коробки передач. После этого от стартера откидывают провода и демонтируют его. Теперь можно приступать к разборке механизма в далее указанной последовательности.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Процедура снятия состоит из следующих шагов:

1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

1. В первую очередь снимается втягивающее реле.
2. Далее вытягивается якорь втягивающего.
3. На следующем этапе демонтируем верхний защитный кожух.
4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
6. Далее отделяем крышку от корпуса и вынимаем щетки.
7. Затем с помощью оправки впрессовываем задний подшипник.
8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
9. Далее нужно достать второй подшипник.
10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Замена бендикса своими руками

Если принято решение менять обгонную муфту самостоятельно, следует быть готовым к определенным трудностям. Первое, что может вызвать некоторое затруднение — демонтаж стартера. Он крепиться к двигателю в трех точках, к одной из которых можно добраться только снизу автомобиля. Для этого потребуется либо подъемник, либо яма. После того, как стартер снят, потребуется сбить обе стопорных шайбы. Манипуляция это достаточно трудоемкая, и даже профессионалы, «вооруженные» большим количеством специального инструмента тратят на это немало времени и сил.

Внимание! Перед тем как заменить обгонную муфту, важно не забыть отключить устройство от аккумулятора — короткое замыкание может привести к достаточно серьезным последствиям. Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая

К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая. К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая. К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

• раскрутить крепеж на корпусе стартера и разъединить его корпус;
• открутить реле, извлечь шайбу, резиновую вставку, сердечник реле;
• демонтировать непосредственно бендикс, для чего потребуется освободить стопор, конструкция которого может отличаться на разных стартерах;
• после этого старый бендикс снимается, и на место устанавливается новый;
• собирается конструкция в обратной последовательности.

Более подробно об этой процедуре рассказано на видео:

• Стартер ваз 21124: где находится, как снять, замена

Как поменять на стартере бендикс

Прежде всего, требуется убедиться, что в неисправности стартера виновата именно обгонная муфта, а не, например, втягивающее реле. Вопросом, как проверить бендикс задаются многие автовладельцы, столкнувшиеся с подобными неисправностями. Выяснить, что необходима замена или ремонт бендикса стартера достаточно просто – электродвигатель пускового устройства работает «вхолостую», не проворачивая двигатель авто. Проще говоря, бендикс не входит в зацепление с маховиком, пробуксовывая на валу якоря.

Первым этапом ремонта является снятие всего устройства с двигателя авто. Для большинства марок автомобилей данная процедура достаточно проста. Для этого потребуется:

• Снять отрицательную клемму с аккумулятора;
• Снять плюсовой провод с втягивающего реле;
• Открутить болты крепления к двигателю;
• Вытащить стартер из отсека двигателя.

В отдельных случаях придется снять защиту двигателя и вытащить агрегат снизу.

Далее встает вопрос о том, как снять бендикс со стартера ничего не повредив. Конструкции стартеров легковых автомобилей практически всех марок одинаковы, и чтобы снять с них виновника поломки потребуется:

• Снять втягивающее реле;
• Вытащить толкатель;
• Снять переднюю часть стартера;
• Демонтировать стопорное кольцо с вала якоря;
• Вытащить обгонную муфту.

Вытащив обгонную муфту необходимо тщательно изучить её состояние, чтобы убедиться, что ремонт бендикса стартера невозможен. Далее устанавливаем новый узел, тщательно очистив вал якоря. При выборе новой обгонной муфты необходимо не ошибиться с её маркировкой. Зачастую недостаточно просто указать марку и модель двигателя автомобиля – на заводе стартеры могут устанавливаться различных производителей и ремонтное изделие просто не подойдет. Например, если производится замена бендикса на Форд Фокус, то маркировку можно прочесть на его корпусе.

При выполнении сборочных работ пускающего агрегата и установке его на двигатель автомобиля, необходимо уделить особое внимание к креплению провода к втягивающему реле. Далее проверяем работоспособность на автомобиле

Если втягивающее реле нормально срабатывает, и двигательуверенно вращается после поворота ключа зажигания, то ремонтные работы выполнены правильно.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Рекомендуем: Чем убрать ржавчину и жучки с кузова авто? Средства и способы борьбы с коррозией

Типы стартеров, которыми комплектуются ВАЗ 2106

Существует 2 типа таких электрических машин:

• с редуктором;
• без редуктора.

Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.

В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.

Основные тактико-технические данные стартера ВАЗ 2106:

1. Мощность по номиналу изделия – 1,3 кВт.
2. Величина тока по номиналу – 260-290 А.
3. Предельная величина тока в нерабочих кондициях – 500-550 А.
4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.

В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:

1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.

Как выбрать бендикс стартера

Бендикс стартера, иначе называемый обгонной муфтой, представляет собой сложную механическую конструкцию, которая делает запуск автомобильного двигателя бесшумным. Поломка бендикса – дело нередкое. Со временем изнашиваются шестерни и пружины и устройство выходит из строя. Опытные автолюбители знают, что многие проблемы, связанные с запуском двигателя, решаются заменой одного лишь бендикса. Разберемся же с тем, как он устроен, как его выбирать и что учитывать при выборе.

Устройство бендикса стартера и принцип его работы

Механизм, являющийся важной частью стартера, включает себя несколько компонентов. Они выполнены из металла и поэтому служат очень долго. Однако металл со временем стареет и изнашивается, вследствие чего весь бендикс может прийти в негодность. Вот из чего он состоит:

• Кожух;
• Буферная пружина;
• Кольцо;
• Обойма (ведомая);
• Опорные чашки;
• Обойма (ведущая);
• Пружина прижимная и несколько роликов;
• Набор колец, в т.ч. стопорное;
• Шайба.

Принцип работы бендикса довольно прост. Имеющаяся в нем шестерня сцепляется с маховиком и в стартер раскручивает автомобильный маховик до50-100 оборотов в минуту, т.е. до низких оборотов, выше которых стартер раскрутить маховик не может. Двигатель же может раскрутить маховик до намного больших оборотов, но раскрутить до сотни так же как быстро, как бендикс, не может. Здесь важно несколько моментов:

1. Бендикс нужен как своего рода подстраховка стартера – если после запуска водитель замешкался и не успел его выключить, элемент быстро выходит из строя. Стартер не получит большой момент от маховика;
2. Бендикс постоянного жесткого сцепления с валом не имеет, а находится в свободном состоянии. Он может совершает одностороннее прокручивание.

Если выдаваемый двигателем крутящий момент превышает таковой у стартера, то обгонная муфта попросту начинает прокручиваться на своем валу. Наиболее простые бендиксы и вовсе могут иметь вал с муфтой, которая сцепляется с наточенными шлицами, если сам вал крутится в определенную сторону. Если вал крутится в другую сторону, то муфта выходит из шлицов и продолжает вращаться уже свободно.

Возможные неисправности

Заводские стартеры и генераторы могут отъездить более 120 тысяч километров. К счастью, стартер является тем компонентом автомобиля, который в случае поломки сам же себя и выдает. Более того, не выходя из салона авто можно определить, какая из его частей перестала работать. Вот например:

• Обгонная муфта проскакивает и автомобиль не удается завести с первого раза. Суть в том, что она перестает прокручивать маховик. Вариантов несколько, но зачастую у муфты попросту истираются шлицы и ей нечем зацепиться за маховик. Другой вариант: изношен внутренний механизм (ролики) и зацепления с прокручиванием не происходит. Точно определиться с проблемой можно только по ходу разборки бендикса;
• Стартер сильно скрипит. причина: бендикс не успевает вернуться на свое место. Чаще всего скрип появляется вследствие закоксовывания смазки на отдельных элементах бендикса. Смазка должна быть только на планетарной передаче. Часто источником шума являются шестерни.

Последняя неисправность может закончиться катастрофой. В редких случаях бендикс не только скрипит, но и не выходит из зацепления с маховиком. Как вы уже поняли, на большие обороты стартер не рассчитан, так что если муфта продолжит крутиться, то до выхода из строя всего стартера долго ждать не придется. Опять же, нужно удалить смазку с тех мест, где ей быть не положено и проверить целостность металлических элементов.

Как отремонтировать обгонную муфту

Если автолюбитель все же решается разобрать свой бендикс и отремонтировать его самостоятельно, то сперва нужно определиться с тем, что послужило причиной поломки. Неисправности могут быть следующими:

1. Смазка загустела и засохла;
2. Сильно ослабились пружины;
3. Износились ролики (уменьшались в диаметре);
4. Корпус покрылся вмятинами от роликов;
5. На роликах появились плоские грани;
6. Корпус бендикса покрылся трещинами.

Единственная неисправность из всех вышеуказанных, которую невозможно решить самостоятельно, это повреждение корпуса. Дело в том, что корпус каленый и нельзя заварить. Во всех остальных случаях нужно: прочистить бендикс, поменять ролики (можно выточить самостоятельно), поменять пружины (в теории можно намотать самостоятельно, а цилиндрическим найти подходящую замену). Завальцовку бендикса можно легко произвести молотком.

Замена бендикса на стартере

Для начала необходимо отключить клеммы от аккумуляторной батареи. Это исключит вероятность удара током, а также повреждение элементов системы электроснабжения машины. Далее необходимо открутить крепежные гайки стартера и снять его со шпилек. Обычно стартер крепится тремя гайками, но бывают и исключения.После снятия стартера со шпилек, необходимо немного его отвести в сторону, обеспечив удобный доступ и обзор, а затем открутить провода питания. Дальше не должно быть никаких препятствий, чтобы вытащить стартер из моторного отсека. Можно приступать к его разборке.Чаще всего крышка стартера закрепляется на корпусе при помощи хомута. Для его снятия потребуется открутить соответствующий болт. При этом нужно запомнить, в каком положении находился хомут. Кроме того, потребуется открутить пару болтов, крепящих крышку.Далее, помогая себе отверткой, можно вытолкнуть внутренние элементы стартера из его корпуса. При этом потребуется снятие вилки стартера. В верхней части якоря и будет расположен бендикс. Для снятия кольца, которое прикрывает основное штопорное кольцо, необходим рожковой ключ на 13 и небольшой молоток или другой «ударный» инструмент. Ключ необходимо аккуратно приложить к кольцу и аккуратно ударять по нему, пока последнее не сдвинется с места. После этого станет видно тонкое стопорное кольцо

Его нужно снять очень осторожно, не допуская подгибания. Это достаточно сложная процедура

Для этого понадобится отвертка. Лучше всего, если в запасе их будет несколько разных размеров, чтобы была возможность выбрать оптимальный вариант. После некоторых стараний должно получиться поддеть кольцо и аккуратно его вытянуть. После этого есть возможность демонтировать сам бендикс.{typography legend_blue}Стоит отметить, что покупать бендикс в магазине лучше,взяв с собой снятую со стартера деталь. Дело в том, что разные муфты могут разниться между собой мельчайшими деталями, которые невозможно запомнить зрительно. В итоге, можно купить неподходящую запчасть.{/typography}Установка нового бендикса осуществляется в обратной последовательности. После надевания его на вал, нужно так же аккуратно при помощи выбранной отвертки надеть стопорное кольцо

Очень важно его не погнуть. После надевания его нужно обжать пассатижами

Далее можно надеть на место большое кольцо. Для этого можно снова воспользоваться рожковым ключом на 13 и молотком. Все действия проводятся аккуратно. Далее можно вставить якорь с установленным бендиксом на место. При этом не забываем установить на место вилку стартера. Попутно необходимо сделать осмотр остальных элементов этого узла. {typography legend_blue}Если пластиковая шайба, установленная в крышке стартера, треснула или износилась, ее нужно заменить. В случае повреждения изоляции на шпильках стартера, ее нужно восстановить при помощи изоленты. {/typography}После сборки стартера, необходимо закрутить крепежные гайки крышки, а также затянуть хомут.После окончания работы, можно приступать к монтажу стартера на место. Сначала нужно подсоединить питающие провода, а затем уже устанавливать агрегат на место. После закручивания крепежных гаек стартера и подключения клемм аккумулятора, можно проверять результат выполненной работы.

Не крутит бендикс стартера

Причин возникновения такой ситуации может быть несколько
Прежде всего, необходимо обратить внимание на аккумуляторную батарею. Она может быть либо разряжена, либо неисправна

Узнать, виноват ли аккумулятор можно несколькими способами:

• втягивающее реле щелкает, лампы на панели не загораются, и не крутит бендикс стартера;
• слышны определенные щелчки, но лампочки все так же затухают;
• система не подает никаких признаков жизни.

В таком случае достаточно лишь зарядить аккумуляторную батарею, однако попробуйте разобраться в том, почему она разрядилась, для того, чтоб предотвратить возникновение подобных проблем.

Неполадки также могут быть вызваны неисправностью втягивающего реле. Здесь прослеживается несколько признаков:

• слышно характерное жужание стартера, но мотор не вращается;
• стартер не шумит;
• срабатывает реле, однако двигатель не прокручивается;
• бендикс не сцепляется с маховиком.

Проверить реле просто – нужно подать напряжение непосредственно на его управляющую клемму. Если двигатель заработает, то, скорее всего, подгорели пятаки контактов реле. Зачистка пятаков исправит ситуацию.

Как обслуживать аккумулятор автомобиля — маленькие советы автомобилисту

Диагностика бендикса проводится следующим образом – замыкаем две клеммы на реле. Если деталь шумит и беспрепятственно крутится, то причина состоит в обгонной муфте.

Стертые поверхности на бендиксе

Ход работы

Начинаем с подготовительных мер. В первую очередь необходимо отключить клемму «минус» от аккумулятора. Замена бендикса потребует манипуляций с электропроводкой, поэтому отключение АКБ является обязательным требованием безопасности. Далее переходим к втягивающему реле. На нем вы увидите два болта: верхний и нижний. К первому подключается проводник, соединяющий реле с аккумулятором. Его нужно будет отключить, здесь вам пригодится ключ на 13. Рядом вы заметите небольшой провод, обеспечивающий питание обмотки при повороте ключа в зажигании. Его также нужно будет отключить, достаточно лишь слегка потянуть его налево.
Далее переходим к процедуре снятия стартера. На передней панели вы заметите три гайки, расположенные сверху вниз. Они также снимаются при помощи ключа на 13. Демонтаж завершен, стартер нужно вытащить и приготовиться к работе непосредственно с ним. Вам понадобится разобрать данный элемент, извлечь из него нерабочий бендикс и установить новый. Но обо всем по порядку.

После того как вы сняли стартер, проведите его осмотр. Оцените текущее состояние втулки, обмоток ротора, щеток и ламелей. Если вы заметили на них какие-либо повреждения, у вас будет возможность сразу же их заменить. Теперь переходим непосредственно к разборке устройства. Выполняется она следующим образом:

1. Крышка фиксируется на корпусе с помощью двух болтов. Убираем их.
2. Следующими на очередь на демонтаж будут болты крепления втягивающего к стартеру и гайка, обеспечивающая контакт с кабелем питания.
3. Теперь вы можете увидеть стопорное кольцо на роторе. Демонтируем.
4. Вооружаемся ключом на 10 и снимаем шпильки.
5. Щетки соединяются с контактами при помощи маленьких болтов. Отвертка приходит к нам на помощь.

Теперь стартер можно разделить. Он рассоединится на 3 части.
Наконец, переходим к самому главному – демонтажу бендикса

Для начала вам потребуется осторожно сбить шайбу, расположенную на валу ротора. В этом вам поможет маленький молоток

Под ним находится кольцо, для снятия которого понадобится отвертка. И вот, наконец, старый бендикс можно снять.

Но что если причина кроется не в поломке данного элемента? На самом деле, это очень легко проверить. Попробуйте прокрутить шестерню. Если она схватывать через 1/4 оборота, значит, бендикс исправен. Если шестеренка свободно крутится в обе стороны – бендикс можно смело выбросить. Монтаж осуществляется в обратном порядке.

Как самостоятельно провести замену бендикса

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

1. Предназначение
2. Диагностика
3. Самостоятельная замена
4. Актуально ли делать ремонт
5. Какова последовательность действий

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина — испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

• Под нагрузкой;
• Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле

После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн

Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается. Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера. Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент. Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку. Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Актуально ли делать ремонт

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

• Снятие стартера;
• Разбор стартера;
• Замена старого бендикса на новую деталь;
• Собрать стартер в обратной последовательности.

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

Бендикс стартера обходиться. Сделай Сам!

Какую конструкцию имеет редукторный стартер шестерки

На ВАЗ 2106, выпускавшийся после 1980-х годов, смонтирован стартер с торцевым коллектором модели 35.3708. На более ранних авто Волжского завода устанавливался другой редукторный механизм – СТ-221, который был снабжен коллектором цилиндрической формы. Их устройство примерно одинаковое, поэтому они полностью взаимозаменяемы.

Рассмотрим более подробно устройство интересующих нас механизмов на примере модели 35.3708. Редукторный стартер «шестерки» состоит из следующих основных частей:

• обмотка возбуждения (то есть статор) и корпус;
• электропривод с якорем;
• три специальные крышки;
• электромагнитное тяговое реле с двумя обмотками (одна из них является втягивающей, другая – удерживающей).

При помощи болтов корпус стартера крепится в один блок с тремя крышками. Якорь интересующего нас механизма располагает сердечником, коллектором и валом. Последний из указанных элементов совершает вращение в металлокерамических втулках (их конструктивно предусмотрено две). Данные втулки запрессовываются в крышки и обязательно пропитываются смазочным составом. Привод стартера располагается на торце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи к маховику крутящего момента.

На передней крышке находится реле, состоящее из ярма, нескольких фланцев и сердечника. Когда редукторный механизм включается, одновременно происходят два процесса: якорь втягивается, а привод с шестерней входят в зацепление с маховиком; специальная пластина-контакт замыкает болты. Итогом этих процессов является запуск питания обмоток рассматриваемого нами устройства. Как видим, схема включения и работы стартера «шестерки» достаточно проста.

Стартер уаз буханка: где находится, как снять, замена — АвтоЭксперт

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

• Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.
• В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.
• Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

На газу глохнет при резком сбросе газа

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.
