Почему сгорел блок центрального замка ВАЗ 2114 и что делать

Решение данной проблемы основывается на применении специального аппарата — мультиметра. С помощью него можно проверить напряжения тех контактов, которые отвечают за активацию остальных дверей. Что делать, если не работает блок управления центральным замком на ВАЗ 2114 и не подает никаких признаков жизни? В таком случае, необходимо убедится в его возможном восстановлении, предварительно продиагностировав его состояние и, при необходимости, восстановить или купить новый.

(ЦЗ), который позволяет водителю одновременно открыть все двери. В статье рассматривается центральный замок ВАЗ 2114: принцип работы, типичные неисправности, инструкция по установке.

Как установить сигнализацию на ваз 2110-11-12/Подружить сигнализацию с центральным замком

Установка Центрального замка с ДУ на Lada 2114

Видео «Установка ЦЗ на ВАЗ 2114»

В этом ролике рассматривается комплект ЦЗ и показывается, как его установить на ВАЗ 2114 (автор видео — Китай ruS).

Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.Одним из таких устройств является центральный замок.И в этой статье мы поговорим о том,как самостоятельно установить центральный замок на классические модели ВАЗа.

На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки. В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.

Центральный замок — система центральной блокировки замков, которая позволяет одновременно закрыть или открыть все двери автомобиля. Система может иметь дистанционное управление и относится к разряду вспомогательных систем автомобиля.

Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.

Другие варианты отказа системы

Что делать водителю, когда не работает центральный замок?
Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Инструкция по установке ЦЗ

Фотогалерея «Схемы центрального замка»

Что делать, если не горит задний ход ваз 2114

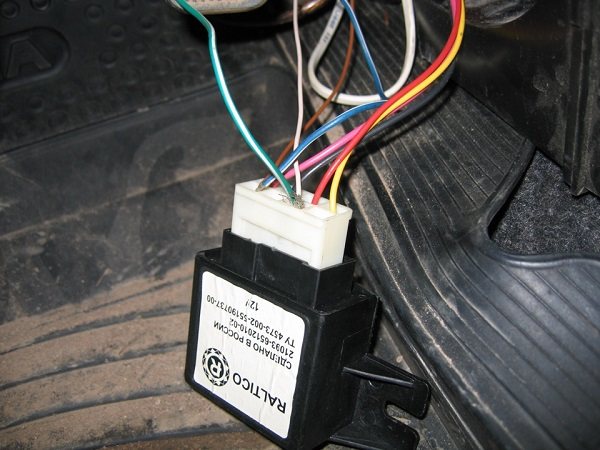

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле ВАЗ 2114 провод, отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

• 2-3 диода 1N4001 на 1А;
• один диод марки 1N5401 на 3 А;
• 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

Что может случится с замком – семь самых часто встречаемых поломок

Центральный замок: что это и как он работает

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

• заклинивание;
• частичное (или нечеткое) срабатывание;
• слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

В конструкции центрального замка имеются особые пружинки, похожие формой на букву «Г». Их предназначение – помогать при срабатывании тяги. Однако с течением времени они растягиваются и, наоборот, начинают препятствовать свободному движению названного выше элемента. Самый простой вариант устранения – просто убрать все эти пружины. Их отсутствие никак не сказывается на работоспособности ЦЗ.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

• берут достаточно длинный проводок;
• один его конец присоединяют к минусу АКБ;
• второй – к БЦЗ;
• далее производят попытку закрыть/открыть замок.

Будет полезно: Как отключить иммобилайзер на ладе калина самостоятельно: видеоинструкция

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

• повышенная влажность;
• износ;
• образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

• как с помощью дистанционного пульта;
• так и отпиранием ключом.

На отказ сигнализации указывает свободное открытие-закрытие дверец вручную.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

Плавкий предохранитель в электрической цепи — это малогабаритное защитное устройство, которое призвано уберечь основные рабочие органы от экстремальных перегрузок в виде резкого повышения тока с помощью разрыва в цепи за счет расплавления специальной вставки. Первые предохранители такого типа появились в конце XIX века и сегодня они широко применяются в электроцепях современных автомобилей, в том числе и на ВАЗ 2114.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Не работает центральный замок в автомобиле

Центральный замок (ЦЗ) – очень удобная штука, позволяющая легким движением руки запирать или отпирать все двери автомобиля сразу. Однако иногда эта система работает некорректно или вообще не реагирует на поворот ключа или нажатие кнопки. Какие могут быть причины неисправности центрального замка?

Часто центральный замок, особенно на отечественных автомобилях ВАЗ-2110, ВАЗ-2114, ВАЗ-2115 и их производных начинает «капризничать». Проявляется это так: когда водительскую дверь закрываешь ключом, то остальные двери не реагируют. Если же ключом немного пошевелить, то центральный замок срабатывает. Почему так происходит?

Не замыкаются контакты в главном приводе

Центральный замок, работающий от замка водительской двери, функционирует так: в указанной двери установлен электропривод, который не только управляет ее замком, но и выдает сигналы на блок центрального замка. Блок же раздает соответствующие сигналы на приводы, установленные в других дверях.

Управляющий привод в водительской двери имеет пять проводов

Для этих целей в водительскую дверь устанавливается привод не с двумя, как обычно, проводами, а с пятью. По дополнительным проводам, привод «общается» с блоком ЦЗ. Когда замок запирается, шток управляющего привода водительской двери опускается, и замыкает определенные контакты внутри своего корпуса. Блок ЦЗ получает напряжение и дает команду на приводы замков других дверей закрыться. Так же происходит и при открытии, только напряжение идет по другим проводам и через другие контакты, давая понять блоку ЦЗ, что нужно подавать команду на отпирание дверных замков.

При этом контакты внутри управляющего привода не всегда могут замыкаться в нужный момент. Например, это может происходить из-за неправильной регулировки тяги, которая соединяет кнопку замка на двери и сам электропривод. То есть кнопка уже может упираться в обшивку, не давая тяге опускаться дальше, но контакты в приводе еще не замкнулись. Соответственно кажется, что замок заперт (он может быть и реально заперт на водительской двери), но остальные двери запираться не будут, так как нужно опустить тягу еще на пару миллиметров.

Такое же явление изредка встречается на ВАЗ-2110, когда кнопка зажимается об обшивку двери и так же не дает тяге опуститься на нужную глубину. Самая главная «фишка» в том, что механическому замку этого опускания может хватать для блокировки и кажется, что дверь заперта, а соответственно приходят мысли о неисправности всей системы центрального замка. Это не так.

Когда центральный замок ведет себя подобным образом, в первую очередь стоит убедиться, что кнопка опущена до конца. Для этого нужно при открытой двери защелкнуть фиксатор замка на два щелчка, имитируя закрытую дверь, повернуть ключ и рукой попробовать опустить кнопку пониже. Если центральный замок сработает, значит нужно освободить кнопку замка от плотного контакта с обшивкой двери или отрегулировать тягу от нее к управляющему приводу.

Врезка в провода

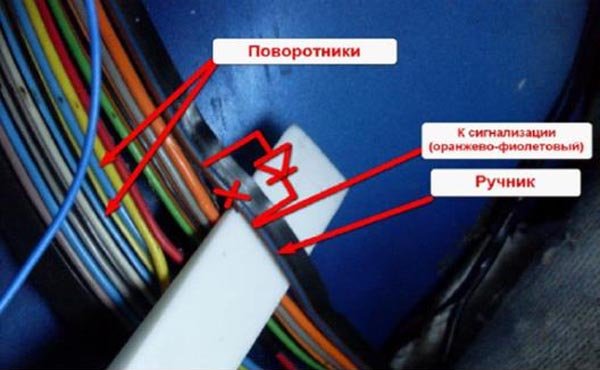

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

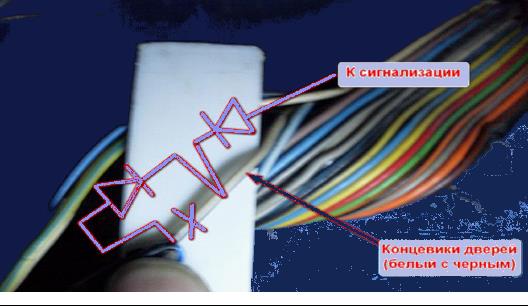

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

На следующем рисунке показан второй жгут:

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
2. Выше речь шла о диоде 1N5401;
3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Сигналка Starline A91 Dialog снабжена набором входов, соединяемых с концевиками дверей, багажника и капота. Вам нужен один из них – это шнур «17» из разъема X3. На схеме он обозначен, как «сине-черный».

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

• «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
• Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
2. «Красный» провод, идущий из замка зажигания, разрывают;
3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Автомобиль ВАЗ 2114 снабжается механической КПП. Можно установить сигнализацию, не выполняя действия из списка. А в ином случае петлю размыкают обязательно. Смысл здесь не только в следовании инструкции, но и в безопасности.

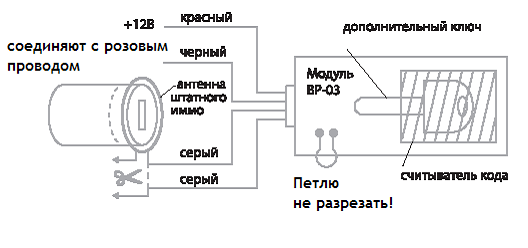

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
2. Внутренняя антенна блока должна содержать столько же витков любого провода;
3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

• отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
• паяльник и паяльные принадлежности (припой, кислота);
• разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
• линейные измерители и мультиметр;
• изоляционные материалы;
• крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

• проводить электромонтажные работы при отключенном аккумуляторе;
• соединять электропроводку только пайкой или клеммами, изолировать соединения;
• использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
• соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Дальше рассматривается, как правильно подключать сигналку на автомобилях семейства ВАЗ 2114. Будет реализовано: подключение к центральному замку, автозапуск, считывание состояния концевиков дверей. Для управления центральным замком завод ВАЗ выпускал модули БУБД. Если такой модуль отсутствует, задача упростится – подключать ЦЗ вы не будете. Это же относится к случаю, когда в двери водителя есть только переключатель, но не актуатор. Все таблицы, которые здесь приводятся, подходят для сигнализации Starline A91 Dialog, а чтобы настроить другую систему, воспользуйтесь инструкцией к ней.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что центральный замок не работает.

Все причины неисправности ЦЗ можно разделить на два вида:

• технические;
• связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или неисправной сигнализации. В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Тонкости подключения механических тяг

Допустим, в комплектациях авто опция «центральный замок» допускается. Тогда, всё будет просто: актуатор монтируют к штатным креплениям. Но во многих автомобилях наличие ЦЗ не предусматривается. И тогда, при установке системы приходится «исхитряться». В «классике ВАЗ», например, нужно удалить специальную пружинку:

Дверь «классической» модели ВАЗ

Если забыть о ней, актуатор не справится с нагрузкой. Возможно, подобные тонкости есть и в других моделях авто.

Ошибки при монтаже тяги

Каждый актуатор выполняет простую функцию: дублирует нажатие на «собачку». Вроде бы, усилие нужно небольшое, но всё равно после монтажа ЦЗ часто возникают проблемы. Тяга актуатора может гнуть штатную тягу при срабатывании. Штатную деталь часто изготовляют из проволоки, и усилие к ней нужно прилагать в одной точке. Ну, а внося дополнения в конструкцию, надо готовиться к побочным результатам.

Установив актуатор на место, можно соединить идущую от него тягу с тягой «собачки»:

Обе проволочные тяги соединены

Для этих целей используется крепление, которое идёт в комплекте с ЦЗ. Один из винтов крепления (средний) не нужно затягивать сразу. Вместо этого, рекомендуют поступить так:

1. Обе стержневые тяги вдавливают вниз до упора. Затем, отмечают положение крепления снизу и сверху.
2. Обе тяги смещают до упора вверх. Снова отмечают положение крепления.

Крепёжный винт затягивают, расположив его посередине между крайними метками. Сделать лучше не получится всё равно.

После проведения монтажа есть смысл проверить работу актуатора. К его проводам кратковременно подключают АКБ, используя при этом пред-колбу.

Возьмём напряжение с АКБ

Допустим, «собачка» не займёт крайнее положение за секунду. Значит, что-то выполнено с ошибкой, и нет смысла усердствовать в проверке дальше.

Как известно, центральные замки на авто срабатывают за 0,7-0,8 с.

Примеры нестандартного монтажа ЦЗ

При прочтении вышесказанного, может сложиться мнение, что актуатор перемещает «собачку» только вниз, выполняя запирание. На самом деле, стержень актуатора движется в обе стороны, причём, с одинаковым усилием. Зная об этом, нужно правильно рассчитать, где именно будет установлен актуатор и что он должен перемещать. Вариантов может быть несколько.

Часто стержень «собачки» соединён с тягой замка при помощи коромысла (см. рис):

Метод монтажа дверного актуатора

Здесь, как вы догадываетесь, лучше соединить актуатор с верхним стержнем, а не с проволочной тягой. Что и было реализовано на практике (проблем не возникло). Есть следующий принцип: чем меньше изменений будет в «штатной» конструкции, тем лучше.

Рассмотрим ещё один пример. Здесь рукоять «собачки» перемещается по горизонтали. Значит, и сам актуатор крепится так же. То есть, в направлении движения тяг:

Тяги движутся только горизонтально

Отсутствие деформаций скажет о правильности расчета. Выше рассмотрены вопросы механики, но сейчас, заметим ещё одно: в паспорте или инструкции вы найдёте максимальное значение тока. Используйте его для расчета номинала пред-колбы.

В паспорте электропривода Starline указано значение 4 Ампера. Это – максимальный ток, по которому выбирают предохранитель.

Для приводов в 4-х дверях сумма равна 16-ти Амперам. Значит, подойдёт пред-колба на 20 Ампер, или на 16 (но такой номинал не предусматривается). Изготовитель приводит именно максимальную силу тока. Что действительно не только в отношении Starline.

ВАЗ 2114 блок предохранителей

На автомобилях серии Самара 2, к которым относится ВАЗ 2114, имеется монтажный блок, который установлен в моторном отсеке под ветровым стеклом с левого борта.

Расположение блока предохранителей на ВАЗ 2114

В нем размещаются различные реле и предохранители. Из-за этого его часто называют блоком предохранителей. Крышка монтажного блока крепится фиксаторами сделанными из пластмассы, они достаточно легко отщелкиваются и она снимается. На внутренней ее стороне изображена схема предохранителей ВАЗ 2114. Там указана номинальная сила тока, которая разрешена в цепи для каждого защитного устройства.

Нельзя устанавливать ЗУ с силой тока, превышающей номинальные значения, указанные в схеме. В этом случае возможна поломка электроустройства находящегося в цепи.

На инжекторных машинах реле и ЗУ расположены следующим образом.

Блок предохранителей ВАЗ 2114

В правом верхнем углу виден небольшой желтый пинцет, он специально прикреплен там для замены ЗУ.

Всего в этом блоке располагается 17 действующих ЗУ с F1 по F16 и 4 резервных — F17, F18, F19 и F20.

Кроме того в машине имеется еще один блок, где находятся предохранители, он размещен в салоне автомобиля под бардачком и открытой полкой.

В салоне установлены:

• ЗУ на топливный насос, с номинальным током вставки 15 А;
• защита (7,5 А) на реле вентилятора, датчик скорости, датчик кислорода, ДМРВ;
• предохранитель с током 7,5 А для защиты ЭБУ и блока зажигания.

Предохранители под правым экраном консоли ВАЗ 2114

Для того чтобы грамотно эксплуатировать электрооборудование автомобиля, оперативно реагировать на возникающие неисправности или отказы, надо хорошо разбираться в какие цепи включено то или иное защитное устройство.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации. Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

• 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
• Один диод 1N5401 на 3 Ампера;
• Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод 1N5401.

Во втором жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.

Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом.

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Сгорел предохранитель

Может случиться такое, что замененный элемент быстро сгорает. При использовании ЦЗ предохранитель может сгореть из-за короткого замыкания либо при перегрузке. Последняя происходит при проведении каких-либо действий на замерзших замках с помощью брелока, а не ручным открыванием дверей.

Смотреть галерею

Если же на улице тепло и о замерзших замках или застывшей смазке не может быть и речи, значит, дело кроется в коротком замыкании. При КЗ нужно искать причину, причина может заключаться в обрыве проводов либо при плохом соединении из-за окислившихся контактов. В таком случае предохранитель остается целым, но сигнал не передается из-за отсутствия управляющей цепи. Также может быть сломан концевой включатель активатора.

Лада 2114 Молочно – белый. › Бортжурнал › Центральный замок, ОЖИВИ!

Всем привет)) поведаю вам о еще одной поломке моего прекрасного авто)) На этот раз речь пойдет о ЦЗ. Перестал он у меня срабатывать, и все двери приходилось закрывать по одной. Жутко неудобно. Перерыв форумы я для себя определил несколько причин : 1. Навернулся блок ЦЗ. 2. Навернулся предохранитель (наиболее частая проблема) 3. Навернулся активатор 4. Навернулся микровыключатель. Тк в электрике я нихрена не шарю, приходится мне туго)) все методом исключения. Почему-то сперва мне захотелось поменять активатор, тк был запасной и нужно было снимать обшивку все равно(чтоб одеть провод на колодку колонки, слетел гад) Заменил активатор – результата никакого. Решил искать блок ЦЗ)) Долго его не мог найти. Оказалось он сидит под стоковой «Шумкой» на крыле с водительской стороны. Можно сказать прям на уровне бокового поворотника.
Мой блок ЦЗ выглядел так :

Никакого предохранителя на нем не было. И на проводах, подходящих к нему.

Обшарил все вокруг — нету. Пообщался с одним добрым человеком, он мне выслал схему и посоветовал тестером проверить все.

Плюсовой провод тестера я тыкал в гнезда колодки, а минусовой на кузов. Тестер показывал напругу «0». Я не мог понять почему так, ведь плюс идет напрямую и напруга должна быть полюбому. Где то наверное обрыв. Рассказав о проделаной работе этому же человеку и выслушав его дальнейшие пояснения и указания, я пошел – таки искать более тщательно предохранитель. И ведь нашел! Какой — то мудак колбу с предохранителем закрепил практически под монтажным блоком, за кучей проводов. Поэтому первые разы я даже найти его не мог. Кто там лазил — понимает насколько удобно все это делать)) То руль мешает, то провода, то спина затекает от позы ярого гимнаста. Кое — как снял колбу, оттуда “вывалился” предохранитель. Металлическая его часть вообще отпала:

Побежал в магазин. Купил переходник на нормальный предохранитель. В магазине был только один и последний:

Пошел опять в гараж. Титонические усилия потребовались чтоб этот переходник закрепить на коротыши плюсового провода, и обмотать изолентой. Смутило то, что провод у переходника аллюминиевый или какой – то наподобие (серые нити). Поставил предохранитель на 7,5А, тк где то вычитал, что там должен на 8А стоять. Все заработало)) Счастью не было предела. Но побаловавшись пару раз с открыванием и закрыванием дверей, ЦЗ опять перестал работать. Проверил предохранитель — сгорел. Не понимаю почему. Поставил на 10А. побаловался опять, подольше. Все работает. Собрал… думаю большее не возникнет такой проблемы. Надеюсь, что эта информация кому – то поможет))Продолжение эпопеи

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

1. Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
2. Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Устанавливаем кнопку центрального замка – Клуб 2108

На сегодняшний день почти все автомобили укомплектованы центральным замком (ЦЗ), либо он стоит штатно, либо его устонавливают вместе с сигнализацией (ну если не ЦЗ, то хотя бы моторчики-активаторы). Так же у многих сигнализаций есть функция блокирования дверей при включении зажигания и разблокирования при его выключении. Эта функция довольно полезна и может спасти ваши вещи от так называемых «барсеточников», которые берут все что плохо лежит в Вашем автомобиле, когда другие люди (подставные) Вас отвлекают. Если двери закрыты Вам это не грозит. Но эта функция сигнализации не совсем удобна, т.к. для того, чтобы подсадить человека, или наоборот – выпустить, нужно либо тянуться через весь салон, либо выключать двигатель, либо использовать брелок от сигнализации. Гораздо проще вывести отдельную кнопку в салон автомобиля, которая хорошо впишется в интерьер и будет нести на себе функцию управления центральным замком. Для этого проще всего использовать кнопку управления стеклоподъемниками – это именно то, что нужно. Распайка кнопки показана на схеме, а значения контактов в таблице.

коричневый к активатору

белый к сигнализации

коричневый к сигнализации

белый к активатору

Нужно поднять обшивку в ногах водителя и найти там жгут с проводами белого, коричневого, черного, красного и желтого цвета. Из них нам понадобятся белый, коричневый и черный. Найдите место подсоединения к этим проводам проводов от сигнализации и подсоедените провода из таблицы в разрыв этих проводов так, чтобы ничего не нарушить Как видно из схемы контакты 1-6 и 3-7 постоянно замкнуты, именно к этим контактам и подсоединяете, к контакту 2 подключается масса (черный провод в жгуте). На белый и коричневый провода постоянно подается +12В, коммутируется активатор массой (контакт 2). Контакты 4 и 5 нужны для подсветки кнопки, но учтите для подсветки используется светодиод, а он критично относится к полярности, не сгорит конечно, но светится не будет. Кнопку можно разместить в подлокотнике водителя (обшивка легко режится ножом), но я от этой идеи отказался, т.к. в этом случае она не доступна пассажиру, а я часто оставляю жену или друга в автомобиле с работающим двигателем, а сам бегу в магазин. Я разместил кнопку в том месте, где у карбюраторных зубил, расположена ручка подсоса, т.е. под приемником иммобилайзера: легко доступна и водителю и пассажиру (если нужно), незаметна для посторонних глаз, гармонично вписывается в уже существующую дырку для подсоса (стоит только немного поработать надфилем, ещё один плюс – ненадо далеко тянуть провода.

Сгорел брелок ЦЗ

Стоит обратить внимание на то, что проверить состояние брелока ЦЗ ВАЗ-2114 можно посредством мультиметра. Им можно отследить напряжение контактов, отвечающих за рабочее состояние контактов и за работу всех дверей автомобиля

В том случае, если блок управления замка автомобиля ВАЗ-2114 не подает никаких рабочих признаков, следует убедиться в возможности восстановления. Для этого необходимо провести диагностику и заменить механизм на новый.

ВАЗ 2114 открывается только водительская дверь через центральный замок. Автоэлектрик за донат.

Настройка

После того, как сигнализация на ваз 2114 полностью подключена, следует выполнить ее окончательную настройку.

Осуществляется она следующим образом:

1. Отключить охрану.
2. Ключ зажигания в замке установить на о.
3. Нажать кнопку с обозначением Valet 6 раз подряд.
4. После шага, обозначенного цифрой «3» — незамедлительно включить зажигание (при этом должны прозвучать 6 гудков).
5. При помощи кнопки Valet выбрать необходимую функцию (их список помещен в таблице ниже). Чтобы задать ей необходимое значение — следует нажать на соответствующую клавишу брелка сигнализации.

При этом, наиболее оптимальными (рекомендуемыми) настройками будут следующие:

• для функции 12 — значение 3;
• для функции 11 — значение 4;
• для функции 9 — значение 3.

Проверить, правильно ли подключена и настроена сигнализация, можно следующим образом:

1. Отсоединить желтый шнур, выходящий из блока А91 от клеммы 15 замка зажигания.
2. Провернув ключ зажигания, запустить двигатель.
3. Обратить внимание на светодиод сигнализации — при корректном подключении он должен непрерывно моргать.

Последнее, о чем бы хотелось сегодня сказать, это важность правильного подключения таходатчика, напрямую влияющая на работу автозапуска.

Для того, чтобы не было ошибок, это подключение рекомендуется выполнять строго в следующем порядке:

• красный провод из разъема БУБД подключить к плюсовой клемме 12 вольт;
• черный провод 18-ти контактного разъема подключить на массу автомобиля;
• серо-черный провод того же разъема подключить проводу, идущему от таходатчика.

Если после этого включить зажигание, то при правильном подключении тахометра индикатор сигнализации начнет равномерно моргать.
