За успешный запуск двигателя отвечает втягивающее реле стартера. Ситуация, когда отсутствует реакция на поворот ключа в замке зажигания, знакома многим автолюбителям. Под капотом раздаются жужжание электромотора, сухие щелчки, а то и вовсе царит тишина. Результат один – машина не заводится.
- Втягивающее реле стартёра. Устройство и принцип работы. Видео:
- Проверка втягивающего реле стартера. Видео:
- Как разобрать втягивающее реле стартера?
Это может говорить о том, что неисправна одна-единственная деталь, которая одновременно выполняет две функции:
- Замыкает цепь основного электромотора стартера, приводя во вращение его ротор.
- Создаёт усилие на вилке, перемещающей по валу ротора бендикс. Шестерня бендикса входит в зацепление с зубчатым венцом маховика ДВС и передаёт крутящий момент от электромотора на коленчатый вал.
В дальней дороге не всегда есть возможность воспользоваться услугами ремонтной мастерской или вызвать на помощь выездную бригаду специалистов. Приходится справляться своими силами. Чтобы не оказаться полностью беспомощным, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнём по порядку.
По данной теме есть похожая статья — Ремонт стартеров и генераторов авто своими руками.

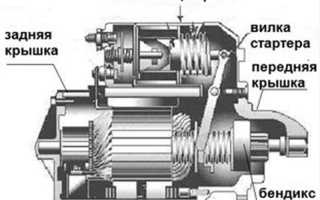

Конструкция стартера
Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:
- Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
- Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
- Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.
Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

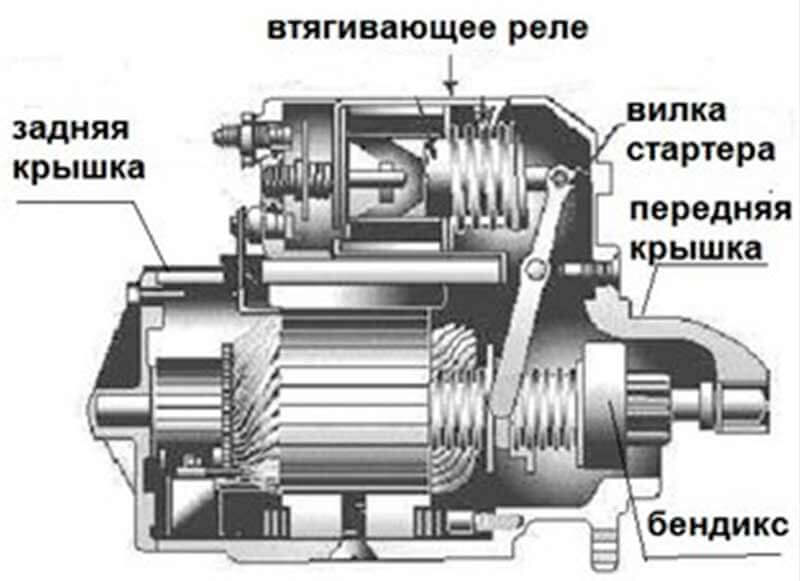

Схема втягивающего реле стартера
Устройство втягивающего реле стартера
Конструкция узла довольно проста. Внутри металлического корпуса находятся:
- Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
- Приводной шток, закреплённый на сердечнике.
- Возвратная пружина якоря.
- Замыкающий шток с расположенной на нём контактной пластиной.
- Пружины сжатия и возврата контактной пластины.
- Втягивающая обмотка.
- Удерживающая обмотка.
- Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
- Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
- В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.
Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.
Читайте также:
Почему реле стартера выходит из строя?
Втягивающее реле стартера может выйти из строя по разным причинам. Это происходит из-за перегорания электрообмотки, физического износа и разрушения отдельных элементов, пригорания контактов. В большинстве случаев встречаются следующие поломки:
- Поломка магнита с электрообмоткой;
- Обрыв или обгоревшая обмотка;
- Деформация корпуса;
- Проблема с контактами: «залипание», перегорание контактных пластин;
- Износ пружины;
- Неисправность или повреждение якоря.
Возможно, что релюшка исправна, а причина кроется в бендиксе. Тогда придется снимать обгонную муфту. Для этого снимаем стартер и вытаскиваем стопорное кольцо. Возможно, выскакивает центробежный грузик, который нужно поставить на место.

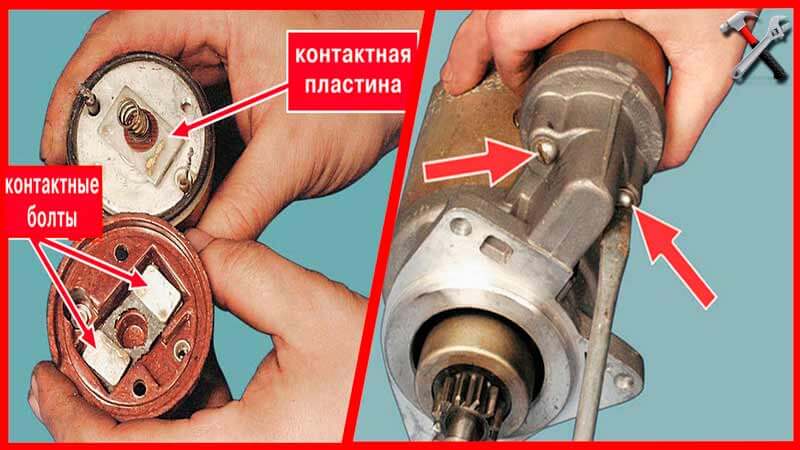

Щелчки на втягивающем реле и на реле стартера
Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.
Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.
Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.
Принцип работы стартера и втягивающего реле
От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:
- Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
- Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
- Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
- Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
- Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
- Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
- После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.
При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:
- Механические повреждения.
- Обрыв в обмотке.
- Обгорание или разрушение замыкающих пластин.
Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.
Втягивающее реле стартёра. Устройство и принцип работы. Видео:
Особенности устройства втягивающего реле
Для того чтобы самостоятельно починить любую деталь в автомобиле, надо понимать, как она устроена. Это даст представление о том, какие элементы есть внутри, как они работают, и соответственно, как к ним добраться для ремонта.
Втягивающее реле – это капсула, внутри которой установлен электрический магнит, возвратная пружина и стержень. Магнит состоит из двух обмоток: втягивающего сердечника, и удерживающей его в определённом положении обмотки. Именно их работа двигает и фиксирует сердечник внутри механизма.
Как только происходит поворот ключа при заводе двигателя, от аккумулятора происходит подача электричества на обмотки, которые выполняют функцию втягивания. Вследствие этого, вокруг сердечника появляется электромагнитное поле, которое приводит его в движение. Одновременно сжимается возвратная пружина, которая потом вернёт его в исходное положение.
В результате всех этих манипуляций происходит старт двигателя. После чего механизм отключает внутри себя электрический ток, и возвращает все свои детали в исходное положение. Только сердечник остаётся в исходном положении благодаря одной из обмоток.
Признаки неисправности втягивающего реле стартера
Приступать к диагностике и ремонту следует при появлении первых тревожных симптомов. Это позволит существенно снизить расходы на ремонт и избежать серьёзных неприятностей. Перечислим основные симптомы:
- Стартер крутит вхолостую, коленчатый вал не вращается.
- В районе реле раздаются щелчки, но электромотор не работает.
- Двигатель завёлся, но бендикс не выходит из зацепления с зубчатым венцом маховика коленвала.
- Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» отсутствует полностью.
Существует ряд первичных причин, по которым не срабатывает втягивающее реле стартера.
Прежде чем двигаться дальше, следует убедиться в исправности электропроводки, проверить предохранители и контактную группу замка зажигания.
Вполне возможно, что именно они являются источником возникших проблем.
-
Читайте также:
Как снять втягивающее реле?
Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:
- Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
- Отсоединить электропроводку от втягивающего реле.
- Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.
Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:
- Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
- С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.
Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:
- Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
- Бендикс выдвигается, но электромотор не включается.
- Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.
Но это всё симптомы, а необходимо выявить причины неисправностей. Для их поиска необходимо демонтировать реле, отвернув болты крепления к крышке и аккуратно отсоединив шток от вилки.
В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.
Проверка втягивающего реле стартера. Видео:
Демонтаж
С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.
- Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
- От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
- Из втягивающего реле извлеките тонкий провод питания обмотки.
- С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
- Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
- Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.
Ремонт
Далее перед вами стоит выбора — заменить полностью релюшку или же попробовать ее отремонтировать.
Полноценному ремонту поддается только реле, имеющее разборную конструкцию. Не редко на автомобилях стоит релюшка с неразборным корпусом. Там ремонт также возможен, но только частичный.
- Открутите пару болтов, которые удерживают релюху на стартере, отсоедините серьгу сердечника от верхнего конца приводного рычажка;
- На его место установите новое втягивающее реле, завершив тем самым замену.
Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать вернуть к жизни поврежденную релюшку. Для этого мы предлагаем вам подробную инструкцию.
-
Читайте также:

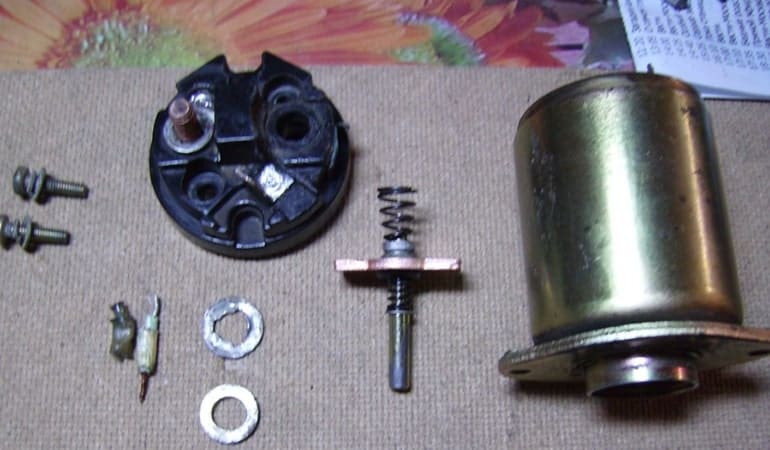

Разобранный элемент
Если такая мера не помогла, будем разбирать корпус и ремонтировать.
- Релюха состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
- Пружина отсоединяет шестерни ротора стартера от венца бендикса при отключении питания обмотки релюхи.
- Задняя крышка релюшки зафиксирована винтами к корпусу. Потому первым делом снимаем эта крышку, открутив соответствующие крепежные элементы.
- У обоих контактных болтов есть по гайке, которые также открутите.
- Под гайками вы увидите шайбы. Не потеряйте их, чтобы при обратной сборке вернуть на место.
- Отпаяйте оба вывода обмотки, вооружившись паяльником. После чего снимите крышку.
- Если на контактах вы обнаружили следы нагара, их можно удалить мелким надфилем.
- Под крышкой располагается резиновое уплотнительное кольцо. Проверьте его на предмет эластичности, целостности. Если кольцо повреждено, износилось, замените новым.
- Демонтируйте контактную пластину вместе со штоком.
- Плоской отверткой снимите возвратную пружину.
- Если пружинка деформировалась, сильно растянулась, ей потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать нужный контакт. Как результат, релюшка не отрабатывает должным образом.
- Разберите контактную пластину. Чтобы это сделать, нужно снять стопорное кольцо, изолирующую шайбу. После этого пластина сама выпадет из-за давления, создаваемого пружиной.
- Извлеките из крышки контактные болты. Зачистите поверхности их контактов. Не редко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.

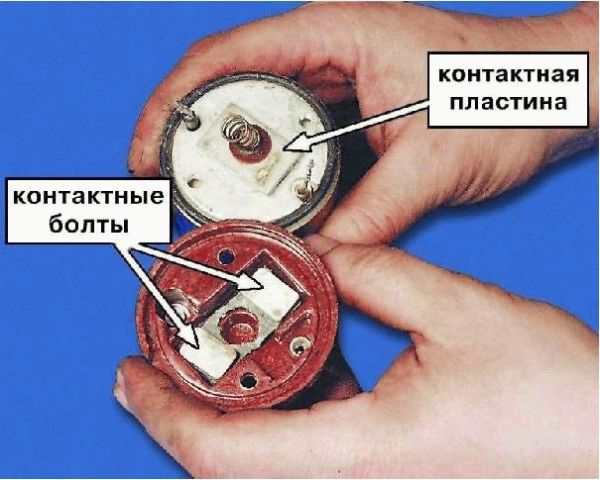

Контактные болты
- Если нагар слишком сильным и простой наждачной бумагой удалить его не получается, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так соприкасаться они будут уже другой стороной, где нагар отсутствует.
- Обмотки реле располагаются в неразборном корпусе. Если они повреждены, вам не останется ничего другого, кроме как целиком поменять релюшку.
- Замените все поврежденные и изношенные элементы реле включения, после чего соберите все в корпус обратно. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.
https://youtube.com/watch?v=Mc7g0YhT2Yc
Если реле имеет неразборный корпус, многие рекомендуют его менять. Но при желании можете даже такой агрегат отремонтировать. Для этого нужно развальцевать корпус плоскогубцами, затем отпаять контакты и извлечь крышку. Далее следуйте инструкции, приведенной выше.
https://youtube.com/watch?v=Z07E-t5x9ww
Последний этап замены или ремонта — это проверка сопротивлений обмоток.
Если узел работает исправно, вам мультиметр в режиме омметра покажет следующие данные.
Как проверить втягивающее реле стартера?
Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:
1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.
2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.
В поисках точных показателей приходится изучать техническую документацию.
Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.
Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

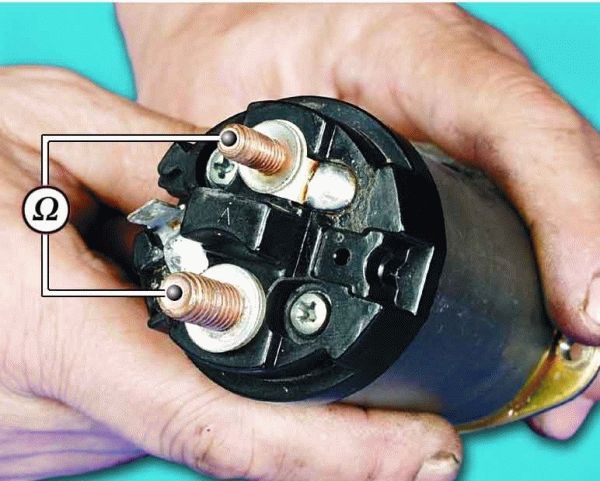

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.
В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.
Ремонт втягивающего реле стартера своими руками
Самостоятельный ремонт требует определённых навыков. Браться за дело, не имея ни опыта, ни необходимого инструмента не стоит. Строго говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.
Но иногда просто нет другого выхода. Например, если поломка произошла в дороге, вдали от магазинов запасных частей.
Если вы решились на ответственный шаг, придётся сначала удалить грязь с поверхности узла, воспользовавшись жёсткой щёткой и тряпкой, смоченной в керосине, уайт-спирите и т. п. После этого производится внешний осмотр на предмет ознакомления с устройством корпуса реле.
Ремонт и замена катализатора своими руками. — здесь больше полезной информации.
Как разобрать втягивающее реле стартера?
Вскрывать завальцованный корпус нет никакого смысла. Это сложная процедура с непредсказуемым результатом. Но, если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на силовых клеммах, то доступ к контактным пластинам не станет серьёзной проблемой. Достаточно отвернуть крепления и подцепить крышку с помощью ножа или отвёртки.
Вас заинтересует эта статья — Ремонт стартеров и генераторов авто своими руками.
Чистка контактов и замена отдельных деталей
После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.
Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.
Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.
КАК ПРОВЕРИТЬ СВОИМИ РУКАМИ
Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.
Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.
Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендикса стартера.
ХАРАКТЕРНЫЕ ПОЛОМКИ
- Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.
- Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.
- Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.
- Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.
- Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.
- Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.
- Износ шестерни вала якоря.
- Отклеивание магнитов от корпуса стартера.
- Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.
РЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ
Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:
- замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;
- очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;
- смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;
- полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.
Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.
ТЕХНИКА БЕЗОПАСНОСТИ И ПОЛЕЗНЫЕ СОВЕТЫ
- Перед снятием клемм для ремонта либо замены стартера обязательно снимите клемму с отрицательного вывода АКБ.
- При проверке снятого с автомобиля стартера надежно фиксируйте его в тисках.
- Даже для вращения якоря без зацепления с венцом маховика нужен немалый ток, поэтому при проверке после ремонта не используйте тонкие провода и обеспечьте надежный контакт на силовых выводах.
- Пределы допусков осевого, радиального люфта, минимального диаметра коллектора вы можете найти в технической документации. Еще перед началом ремонта рекомендуем узнать модель стартера, которая должна быть указана в нанесенной на корпусе идентификационной маркировке.
- При сборке соблюдайте последовательность установки дистанционных шайб, ограничивающих осевой люфт. Чтобы после ремонта своими руками собрать стартер правильно, еще в процессе разборки ставьте метки, делайте фотографии.
- Смазывать необходимо только планетарный редуктор. Для этих целей хорошо подойдет консистентная смазка для ШРУСов. Ни в коем случае не смазывайте рабочую поверхность меднографитовых втулок. Смазка будет собирать пыль, превращаясь таким образом в абразивную пасту.
ИЗМЕРЕНИЕ ОСЕВОГО И РАДИАЛЬНОГО ЛЮФТА
Люфт вала якоря следует проверять еще до разборки. Для этого достаточного пальцами пошатать в радиальном и осевом направлении сам вал. При значительном люфте нужно не только заменить втулки, но и измерить выработку на самом валу, так как в случае критического износа ограничение ремонта лишь заменой втулки особого результата не принесет. Измерить осевой люфт можно с помощью штангенциркуля. Для точной проверки радиального люфта используется индикатор часового типа со штативом.
ПРОВЕРКА ЯКОРЯ
На видео показан простой способ проверки межвиткового зажигания. Суть диагностики заключается в подключение одного из контактов лампочки на вал якоря. Вторым контактом следует провести по ламелям коллектора. Если пробой на корпус отсутствует, лампочка не загорится.
