Кардан ВАЗ-2107 — устройство, схема, детали

Описание конструкции Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески.
Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров. Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала. Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки. Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами. В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

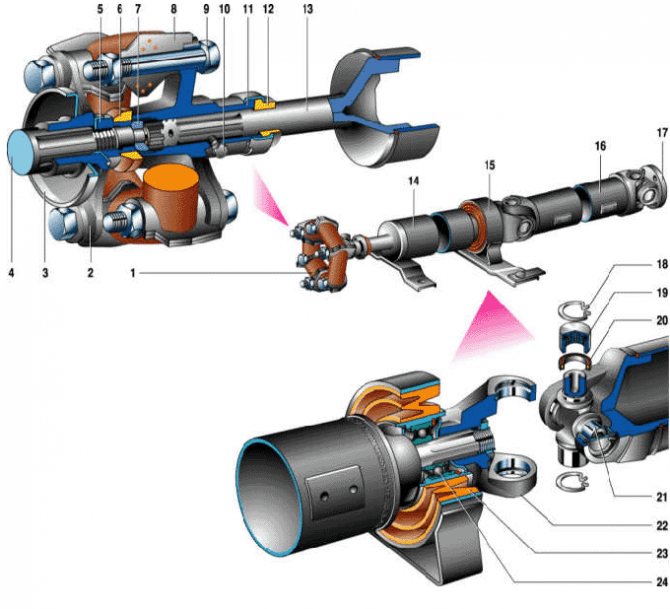

1 – эластичная муфта; 2 – фланец вторичного вала коробки передач; 3 – грязеотражатель; 4 – вторичный вал коробки передач; 5 – гайка; 6 – уплотнитель центрирующего кольца; 7 – центрирующее кольцо; 8 – вкладыши эластичной муфты; 9 – болт; 10 – пробка; 11 – фланец переднего карданного вала; 12 – манжета; 13 – шлицевой конец переднего карданного вала; 14 – передний карданный вал; 15 – промежуточная опора; 16 – задний карданный вал; 17 – фланцевая вилка; 18 – стопорное кольцо; 19 – подшипник карданного шарнира; 20 – манжета; 21 – крестовина; 22 – вилка; 23 – упругая подушка; 24 – подшипник промежуточной опоры.

Описание конструкции Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески. Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров. Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала. Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки. Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами. В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

• Войдите, чтобы оставлять комментарии

Комментарии

Вопрос

С какого-то времени появилась вибрация, начинается со скорости 60 кмч и прекращается после 120. Заменил подвесной, заменил редуктор. Не прекращается. Залез сам. Снял кардан, осмотрел, на креплении подвесного к корпусу не до конца расточены отверстия, из-за этого подвесной крепится с натяжкой и по этому с наклоном. Расточил отверстия. Подвесной сел хорошо. Вибрация пропала. Проездил 20000 км. Появилась опять. Грешил не колеса. Вроде отбалансировал, вибрация не пропала. Поменял с зимней на летнюю резину, все то-же самое. Что не делал не исчезает. Есть небольшой люфт левой задней полуоси. Может из-за этого? А может быть не смазанное шлицевое соединение кардана?

• Войдите, чтобы оставлять комментарии

Занятно пишете, жизненно.

Занятно пишете, жизненно. Все-таки, для того, чтобы делать по-настоящему интересный блог, нужно не только сообщать о чем-то, но и делать это в интересной форме.

Замена крестовины карданного вала ВАЗ 2107.

Без снятия карданного вала, крестовину заменить не получится. Для снятия кардана откручиваем два болта на 13 крепления подвесного подшипника.

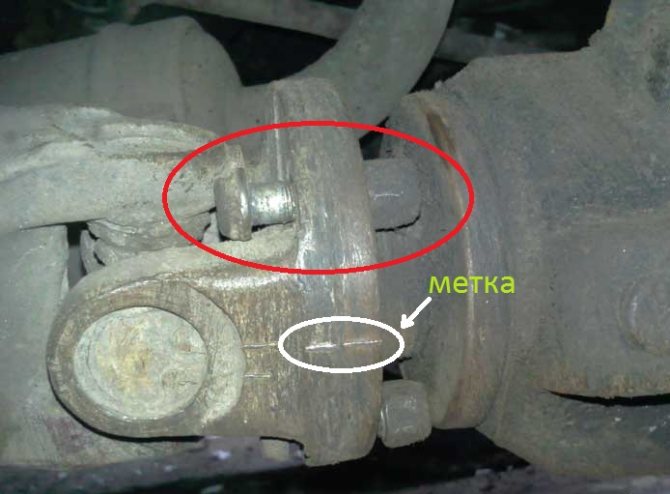

После чего, на всякий случай, делаем метки на соединении кардана с хвостовиком заднего моста и после этого, откручиваем четыре гайки крепления кардана к хвостовику.

Если они не откручиваются, то срезаем их болгаркой или зубилом. Сейчас можно снять кардан вытащив его в сторону моста.

Первое, что делаем на снятом кардане — это ставим метки на всех его частях, что бы после сборки не было биений и вибрации.

Ставим метки на валу

Как снять крестовину с кардана ВАЗ 2107.

Вот и настал тот момент, ради которого снимался кардан. Теперь, что бы снять крестовину с кардана ВАЗ 2107, 2106 и остальных машин семейства классики, вытаскиваем стопорные кольца.

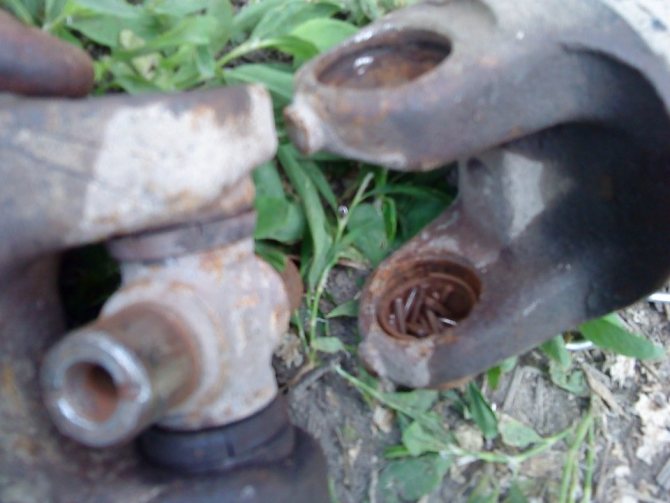

Берем оправку подходящего размера, так же хорошо подходит удлинитель из инструментального набора, и вбиваем до упора крестовину.

Сбиваем колпачок, который вылез и вбиваем в получившееся отверстие крестовину в обратную сторону и сбиваем второй колпачок. Теперь под определённым углом крестовина снимается и две половины вала разъединяются.

Проделываем эти же действия с оставшимися двумя колпачками. Всё, теперь Вы знайте как снять крестовину с кардана ваз 2107! Ставим новую!

Как заменить крестовину на кардане ВАЗ 2107.

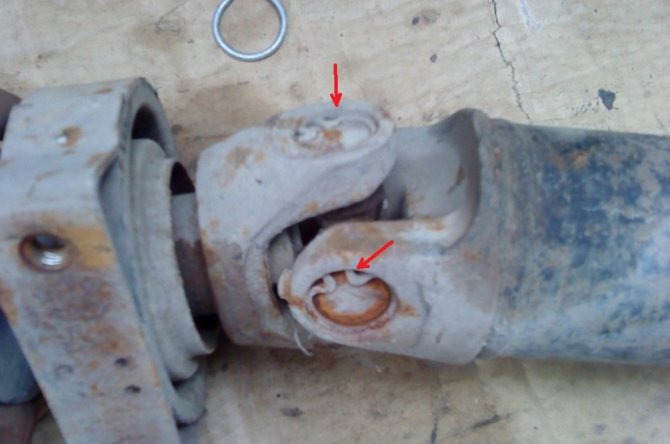

Перед тем, как заменить крестовину на кардане ВАЗ 2107, необходимо снять с неё колпачки и проверить наличие смазки в них. Если её нет то промажте литолом или смазкой для шрузов. Так же прочистите посадочные отверстия колпачков крестовины.

Перед установкой крестовины, смажте отверстия в которые вставляются колпачки моторным маслом, отработкой или на крайний случай литолом. Это делается, для того, чтобы колпачки запрессовывались с меньшим усилием.

Аккуратно вставив в одну из половин вала крестовину без колпачков, прижимаем её к той стороне, с какой будем вставлять колпачок, насаживаем его, что бы ничего не высыпалось и начинаем забивать колпачок. Ставим стопорное кольцо со стороны забитого колеса. Забиваем колпачок с другой стороны и устанавливаем стопорное кольцо.

Те же действия проделываем с другой половиной вала, не забыв предварительно совместить метки! Работа сделана, произведена замена крестовины карданного вала ВАЗ 2107! Можно устанавливать кардан на место.

Карданная передача

Карданная передача ВАЗ 2107

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КАРДАННОЙ ПЕРЕДАЧИ, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ

Снятие и установка

Проверка технического состояния без разборки

Проверка технического состояния

С 1988 года на автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальниками крестовины и более резким переходом трубы переднего карданного вала в шлицевой наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников радиально-торцевого уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали, в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать крестовины ВАЗ-2105, 2107 в вилки карданных валов ВАЗ-2101 нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборо-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

Рис. 4–38. Карданная передача: 1 — болт крепления эластичной муфты к фланцу вторичного вала коробки передач; 2 — фланец вторичного вала коробки передач; 3 — резиновый элемент эластичной муфты; 4 — центрирующая втулка фланца переднего карданного вала; 5 — вкладыш эластичной муфты; 6 — болт крепления эластичной муфты к фланцу карданного вала; 7 — фланец переднего карданного вала; 8 — обойма сальника; 9 — сальник; 10 — вторичный вал коробки передач; 11 — грязеотражатель; 12 — гайка крепления фланца на вторичном валу; 13 — уплотнитель центрирующего кольца; 14 — передний карданный вал; 15 — центрирующее кольцо; 16 — стопорное кольцо; 17 — промежуточная опора; 18 — пробка; 19 — резиновая втулка; 20 — дистанционная втулка; 21 — задний карданный вал; 22 — фланцевая вилка карданного шарнира; 23 — эластичная муфта; 24 — кронштейн безопасности; 25 — балансировочная пластина; 26 — поперечина промежуточной опоры; 27 — стопорное кольцо; 28 — вилка переднего карданного вала; 29 — стопорное кольцо; 30 — игольчатый подшипник; 31 — сальник; 32 — обойма сальника; 33 — вилка карданного шарнира; 34 — крестовина; 35 — гайка крепления вилки; 36 — кронштейн промежуточной опоры; 37 — упругая подушка; 38 — корпус подшипника; 39 — подшипник; 40 — грязеотражатель

Балансировка карданной передачи

Схема динамической балансировки карданной передачи

Если при ремонте заменялись детали карданной передачи, то ее балансировка обязательна.

Динамическая балансировка карданных валов в собранном состоянии проводится на специальном стенде.

При частоте вращения 91 с–1 (5500 мин–1) наибольший допустимый дисбаланс на опорах А, В, С не должен превышать 1,62 Н·мм (175 гс·мм), а при проверке балансировки – 2,15 Н·мм (220 гс·мм).

Уравновешивание достигается привариванием металлических пластин.

Лада 2107 › Бортжурнал › ВАЗ 2107 Карданный вал

Приобрел у соседа по гаражу б/у кардан. Собственно его и поставил вместо родного. Попутно заменил эластичку от шнивы. Центрирующее кольцо так же заменил от шнивы. Ну и вертолет со шлицевой так же от шнивы. Он короче родного. Родной вал разобрал. Крестовины закисли намертво… Два года лежит кардан «СиМ» на шрусах от той же шнивы. Пришла пора что-то с ним делать. От родного кардана взял переднюю часть, подкинул подшипник с шайбами и фланцом. Нигде не мог найти инфу насколько короче или длиннее сборка по сравнению с заводским.

В итоге сборка оказалась короче около 5 мм.

Замер производился на сжатой сборке. Кардан на шрусах может изменять свою длину по сантиметру на каждый шрус. Карданный вал на автомобилях ВАЗ 2101-2107 в своем обычном положении имеет максимальную длину. При ходах подвески он должен укорачиваться. Шлицевое и подвесной обеспечивают изменение длины карданного вала. Сборка же короче в сжатом состоянии. Чтобы не попасть сточил шлицевую болгарином и изготовил планку подвесного из квадратного профиля нержавейки толщиной 2 мм со смещением.

Планка имеет провал в 4 мм от плоскости крепления онной к кузову. Оказывается между осью передней части кардана и осью вторичного вала КПП имеется угол. Подъем на 4 мм как оказалось влияет на изменение угла почти никак.

Заводской карданный вал был изготовлен на отъебись… Прослаблена резьба под гайку, точнее её там была половина на одной стороне. Фланец был подрезан на 3 мм (скорее всего для каждого фланца свой размер) для того чтобы можно было поставить шайбу хвостовика. Плюс в добавок карданный вал стал короче еще на 3 мм.

Но отечественный автопром не был бы отечественным. Длины шпилек на шрусах не хватает до тефлоновой вставки. Шпильки выкручивались тяжко. Оказалось что они прочностью 10.9, квадратик на торце. Пришлось искать что то похожее.

Карданный вал на ВАЗ 2107: устройство, замена, обслуживание

Карданной передачей называется соединение двух валов с помощью крестовины, которая способна передавать крутящий момент с одного вала на второй. Эта передача нужна там, где продольные оси двух валов не лежат на одной прямой, т.е. угол отличается от 180°.

В автомобилях с задним приводом, к которым относится все семейство классики ВАЗ, карданная передача передает всю работу двигателя, превращенную в крутящий момент, на задние, ведущие колеса. Именно потому, что под днищем автомобиля проложен кардан, в салоне посередине приподнят пол. В переднеприводных автомобилях такого возвышения салона нет.

Изменение угла получилось вовсе не потому, что кардан трудно проложить под днищем без перегибов. Как – нибудь инженеры бы справились. Дело в том, что высота задней подвески, и, значит, дифференциала, который принимает на себя момент вращения, постоянно «пляшет» из-за амортизации эластичной подвески.

Ясно, что карданная передача — это «трудовая лошадка» в автомобиле ВАЗ 2107, а крестовина, соединяющая валы – уязвимое место. Сегодня разговор пойдет именно об этом несложном, но очень ответственном узле. Ремонт карданного вала – дело тонкое, несмотря на кажущуюся простоту. Замена деталей требует тонких измерений.

Крестовина вала и кольца

1. Какие основные части имеет карданная передача автомобиля ВАЗ 2107?
2. Схема у ВАЗ 2107
3. Какие неисправности встречаются в этом соединении
4. Снятие вала с автомобиля ВАЗ 2107
5. Как можно долго сохранить кардан без ремонта и разбора?
6. Как правильно смазать кардан?

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

• Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Схема у ВАЗ 2107

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Признаки и причины выхода из строя карданной передачи ВАЗ 2107

Чаще всего основными симптомами выхода из строя кардана и узловых составляющих, является неустойчивость и шатание кардана при вращении, сопровождающиеся излишними колебаниями кузова. В свою очередь, о поломке могут сигнализировать удары при трогании с места или переключении передачи.

Для определения причин поломки ставим автомобиль на смотровую яму или эстакаду, промываем и очищаем от грязи валы кардана. Осуществляем проверку на наличие всевозможных дефектов в соединениях шарниров, производим проверку на плавность и лёгкость проворачивания вилок кардана, а также на наличие или отсутствие радиальных и осевых люфтов соединений. В большинстве случаев, в устройстве кардана выходит из строя крестовина и/или подшипник.

Зачастую проблема решается после замены подшипника или крестовины. Другое дело, когда после выезда на природу или при движении по пересеченной местности, произошёл удар по кардану, в итоге, если обнаружились деформации или повреждения на одном из валов – деталь необходимо заменить в сборе.

Конструкция и эксплуатация карданной передачи ВАЗ-2107

Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров.

Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески.

Карданные валы изготовлены из стальной тонкостенной трубы.

Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров.

Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче.

Через два фланца она соединяет коробку передач и передний карданный вал.

Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала.

Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки.

Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки.

Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной.

На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами.

Начиная с 1988 г. карданные валы комплектуют шарнирами повышенной долговечности.

На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины.

Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

Проверка состояния карданной передачи без разборки

Очищаем от грязи валы, муфту и опору.

Проверяем карданные шарниры на легкость и плавность проворачивания вилок и на отсутствие радиальных и осевых перемещений.

При обнаружении повреждений хотя бы одного из валов желательно заменить карданную передачу в сборе, так как ее балансировка проводится в собранном состоянии на специальном стенде.

Резиновые детали эластичной муфты и упругой опоры не должны иметь трещин, разрывов и отслоений от металла.

При эксплуатации автомобиля следует в установленный срок (10 тыс. км пробега) смазывать шлицевое соединение карданного вала около эластичной муфты.

Вместо пробки на фланце эластичной муфты заворачиваем пресс-масленку и смазываем шлицевое соединение смазкой Фиол-1, Фиол-2У или ШРУС-4.

Балансировка карданной передачи

Схема динамической балансировки карданной передачи

Если при ремонте заменялись детали карданной передачи, то ее балансировка обязательна.

Динамическая балансировка карданных валов в собранном состоянии проводится на специальном стенде.

При частоте вращения 91 с –1 (5500 мин –1 ) наибольший допустимый дисбаланс на опорах А, В, С не должен превышать 1,62 Н·мм (175 гс·мм), а при проверке балансировки – 2,15 Н·мм (220 гс·мм).

Уравновешивание достигается привариванием металлических пластин.

Возможные неисправности карданной передачи

Причина Метод устранения

Стук в карданной передаче при трогании с места, при резком разгоне или переключении передач

Ослабление затягивания болтов и гаек крепления эластичной муфты и фланцев карданных шарниров — Затяните гайки моментами, указанными в приложении

Увеличенный окружной зазор в шлицевом соединении переднего карданного вала — Проверьте величину зазора, если он больше 0,30 мм, замените изношенные детали

Проверка состояния карданной передачи без разборки

Очищаем от грязи валы, муфту и опору.

Проверяем карданные шарниры на легкость и плавность проворачивания вилок и на отсутствие радиальных и осевых перемещений.

При обнаружении повреждений хотя бы одного из валов желательно заменить карданную передачу в сборе, так как ее балансировка проводится в собранном состоянии на специальном стенде.

Резиновые детали эластичной муфты и упругой опоры не должны иметь трещин, разрывов и отслоений от металла.

При эксплуатации автомобиля следует в установленный срок (10 тыс. км пробега) смазывать шлицевое соединение карданного вала около эластичной муфты.

Вместо пробки на фланце эластичной муфты заворачиваем пресс-масленку и смазываем шлицевое соединение смазкой Фиол-1, Фиол-2У или ШРУС-4.
