Как работает система зажигания?

Стандартная система зажигания состоит из следующих составных частей:

1. Высоковольтная катушка;
2. Кабели;
3. Свечки;
4. Прерыватель;
5. Коммутатор и датчик Холла (если оно бесконтактное);
6. Трамблер;

При работе, на первичную обмотку катушки подается ток низкого напряжения и создает магнитное поле, посредством которого создает ток высокого напряжения на вторичной обмотке. Посредством трамблера и прерывателя происходит распределение импульса на нужную свечу зажигания.

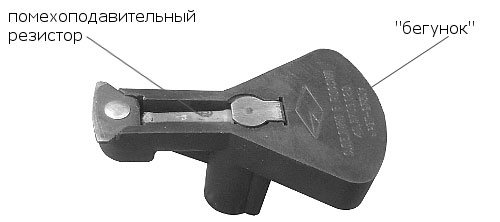

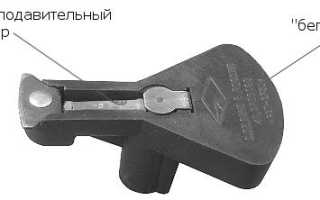

Резистор бегунка

БСЗ использует работу коммутатора и датчика Холла, которые осуществляют передачу энергии с учетом количества оборотов трамблера. Коммутатор электронного зажигания более эффективно распределяет токи. Ее преимущества заключаются в отсутствии необходимости чистить контакты и облегчении пуска двигателя в холодное время года.

Катушка зажигания

В отличие от карбюратора, инжекторная система впрыска для распределения энергии использует модуль зажигания, работа которого корректируется ЭБУ, который фиксирует положение коленвала в верхней мертвой точке. Вот почему необходимость в регулировке отпадает.

https://youtube.com/watch?v=tEq_eHuhQyE

Прерыватель-распределитель зажигания-трамблёр ВАЗ 01-КЛАССИКА.

Какие провода на свечи зажигания лучше

1. Лучше всего, чтобы высоковольтные провода для свечей зажигания имели медную центральную жилу. Это пожалуй самые надежные.
2. Сопротивление как уже было замечено выше 3 — 4 кОм. Отсутствие сопротивления — это помехи, быстрое выгорание центрального контакта свечи зажигания и преждевременный выход свечи из строя. Сопротивление провода на свечи можно проверить в самом магазине и продавцы сами могут в этом помочь. Надо учитывать, что со временем сопротивление проводка может увеличиться, поэтому периодически их сопротивление лучше проверять.
3. Не факт, то что самые дорогие — есть самые лучшие, на полках магазинов достаточно подделок или просто маркетингового товара. Например какие-нибудь»спортивные» провода. Качество провода зависит от материала изоляции, толщины и материала центральной жилы.

P.S. Устанавливая новые провода в карбюраторной машине закоротите резистор или замените его куском провода. Его функцию и так выполняют а лишнее сопротивление ведет к ухудшению запуска двигателя, особенно зимой.

Проверка датчика Детонации ВАЗ инжектор

Выставляем зажигание стробоскопом

Пропуски Зажигания ВАЗ Инжектор #пропускизажиганич #пропускиваз #вазинжектор #инжекторваз #ваз2107

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры	Единицы измерения	Классическая	Бесконтактная
Энергия искрового разряда	мДж	20	60
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Вторичное напряжение max	кВ	26	29,5
Длительность искрового разряда	мс	1,5	2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Контактная система зажигания

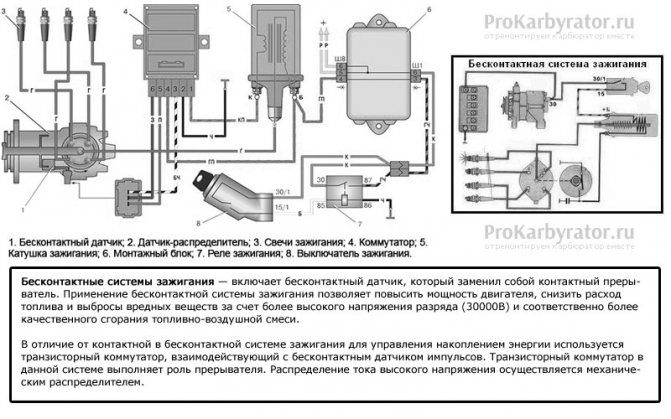

Бесконтактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы и минусы электронной системы зажигания

Плюсы +	Минусы —
Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.	В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

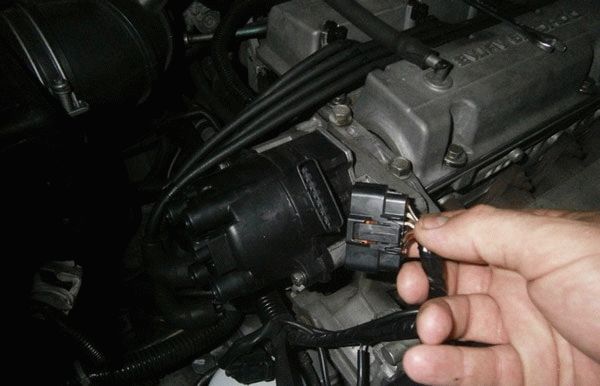

Регулировка зажигания своими руками

На некоторых отечественных автомобилях актуальна такая процедура, как регулировка угла опережения зажигания. Например, классика ВАЗ до того, как в нее стали устанавливать инжекторную систему питания ДВС, часто беспокоила автовладельцев неправильным моментом зажигания.

Долгое время, с самого рождения автомобилей ВАЗ, в этих машинах применялась контактная система возбуждения искры. Изначально она требовала часто производить регулировку зажигания у этих первых ВАЗ 2101.

Именно такая контактная система представляет собой устаревшую (хотя и очень дешевую), наиболее сложную схему распределения и передачи искры катушке, а затем цилиндрам.

Дело в том, что прежде, чем начинается регулировка зажигания ВАЗ 2106, что само по себе архаично, приходится произвести несколько подготовительных действий. Перечислим, каких именно.

1. Необходимо осмотреть ту самую контактную группу, которая находится в трамблере. Контакты смыкаются в зависимости от положения эксцентрика, который вращается от вала двигателя. Контакты часто покрываются нагаром, если они черные, их надо зачистить кусочком наждачной бумаги. Кроме того, необходимо выставить правильный зазор между контактами прерывателя 0,4 мм.
2. Необходимо также убедиться, что карбюратор работает исправно, находится в идеальном состоянии, что никаких проблем с подачей вовремя бензина к поршням не возникнет.

Только после всего этого можно приступить к регулировке зажигания у ВАЗ 2106 или у другой модификации классики ВАЗ. Также почитайте про замену щеток генератора ваз 2114 и замену тросика сцепления ваз 2110.

Как выставить зажигание на ВАЗ 2107 карбюратор своими руками?

Существует очень много способов, как можно настроить зажигание на ВАЗ 2107, поэтому начнем с самого простейшего, который не потребует каких-либо затрат. Процесс выставления меняется не сильно. Для этого автомобиль устанавливается на ровное место, под передние колеса ставятся противооткатные упоры, а на КПП устанавливается нейтральная передача. Приготовьте инструмент. Если у вас нет храпового ключа, то поднимите заднее колесо и включите 4-ю скорость. Обязательно машину нужно подстраховать, чтобы не получить травмы.

В первую очередь, необходимо установить поршень в 4-ом цилиндре в ВМТ и это обязательно должен быть такт сжатия. Чтобы проще было настраивать безконтактное зажигание, выверните свечи, а в 4-ом цилиндре на месте свечных отверстий установите бумажную заглушку. Вращайте коленчатый вал при помощи храповика или крутите колесо по ходу вращения. Как только заглушка вылетит, это и будет ВМТ. Там он и выставляется. После этого, ослабьте гайку на 13, удерживающую трамблер и вытащите его. Его нужно установить таким образом, чтобы бегунок смотрел на контакт четвертого кабеля. Для этого нужно взглянуть на крышку трамблера, где все кабели помечены цифрами. Корпус находится рядом с двигателем.

Теперь слегка подтяните гайку распределителя, чтобы прерыватель мог перемещаться. Попросите помощника запустить двигатель, предварительно установив свечи. Во время вращения стартера нужно выставить трамблер так, чтобы поймать момент запуска и затянуть гайку. Регулировать нужно медленно. Когда мотор запустится, нужно также установить трамблер так, чтобы обороты стали устойчивыми. Такая настройка зажигания ваз 2107 карбюратор является оптимальной.

Если остались вопросы, рекомендую посмотреть это видео по установке зажигания на классике ВАЗ:

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

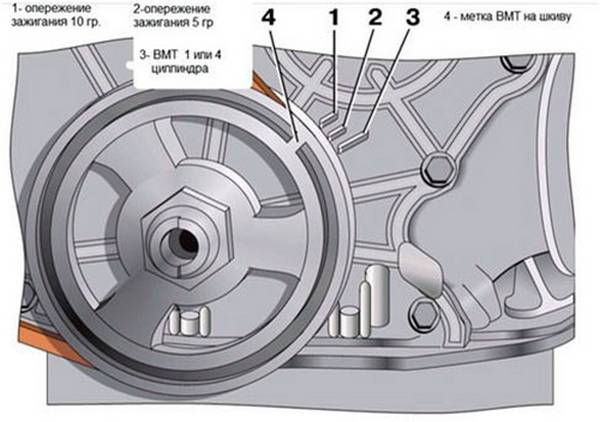

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

• Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
• Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
• Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
• Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
• Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Прочитайте, может пригодится: Устройство и замена катализатора, проверка и замена датчика кислорода

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Как настроить бесконтактное зажигание по меткам?

Этот способ мало чем отличается от предыдущего, но на этот раз используется первый цилиндр. На большой крышке сальника коленчатого вала расположены метки, а на самом шкиве риска. Нужно повернуть механизм так, чтобы риска на коленвале совпала со средней меткой и не уходила в сторону.

Дальнейший порядок действий аналогичный предыдущему: устанавливаем трамблер и собираем элементы.

После полной сборки, необходимо выполнить проверку работы системы. В противном случае, установка будет работать неправильно.

Как проверить ранее/позднее зажигание?

Чтобы проверить правильность установки раннего или позднего зажигания, необходимо сделать это в движении. Для этого нужно разогнаться на 4-ой скорости до 60 километров в час и сбросить ее до 40. Теперь резко нажмите на педаль газа и прислушайтесь к работе двигателя. При правильной постановке углов, появится стрекочущий звук и пропадет через несколько секунд. Автомобиль должен начать набирать скорость. При раннем зажигании детонация не исчезнет еще долгое время, а при позднем – и вовсе не появится.

Вот почему нужно настроить положение трамблера ослаблением гайки на 13. Если добиться нужной регулировки не удается, переходим к следующему шагу.

Как отрегулировать бесконтактное зажигание ВАЗ 2107 при помощи лампочки

Все предыдущие методы являются примитивными и позволяют выставить нужный угол лишь приблизительно. Чтобы добиться самой точной регулировки, необходимо продолжить регулировку при помощи обычной тестовой лампочки на 12 вольт. Это позволит установить наиболее оптимальный угол опережения.

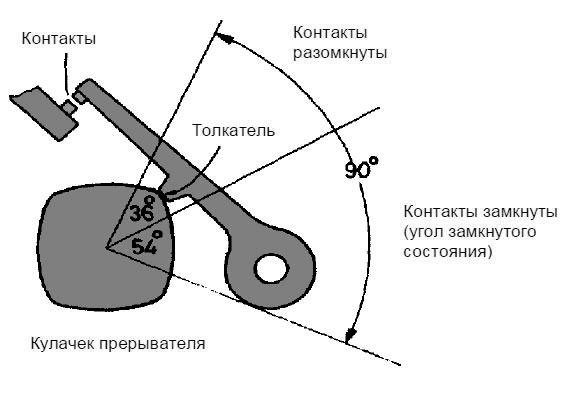

Регулировка бесконтактного зажигания

Один из проводов лампочки нужно подсоединить на плюсовой контакт катушки зажигания, а второй просто замкнуть на «массу». Ослабьте гайку на 13 и, удерживая октан-корректор, медленно поверните трамблер до того момента, когда лампочка погаснет. Далее вращаем прерыватель по часовой стрелке, пока лампочка не загорится. Тот момент, когда это произойдет и будет самый оптимальный угол опережения зажигания на ВАЗ 2107. Теперь гайку можно затянуть. Если свечи по-прежнему заливает, то необходимо проверить систему питания двигателя – карбюратор. Его нужно отрегулировать. Причины могут быть и в других системах.

Как отрегулировать момент у классики и «девятки»

Рассмотрим теперь, как делается регулировка у карбюраторной классики, например, у ВАЗ 2107. Нам пригодятся:

• ключи гаечные;
• лампочка с проводками.

Начинаем.

1. Первым делом заглушаем двигатель.
2. Выкручиваем свечи, а освободившиеся отверстия цилиндров аккуратно закрываем тампонами из ветоши.
3. Устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Для этого ключом «38» проворачиваем коленчатый вал по ходу движения часовой стрелки до совмещения метки шкива коленвала с меткой на блоке двигателя. При этом тампон должен выпасть из отверстия первого цилиндра. Однако у блока обычно три метки. Первая означает опережение на 10 градусов, вторая – 5, третья – 0. Нам нужна вторая.
4. Вкручиваем свечи.
5. Ослабляем гайку, фиксирующую трамблер.
6. Один проводок лампочки подсоединяем к низковольтному выводу катушки, а второй к «массе».
7. Садимся за руль, поворачиваем ключ для включения питания.
8. Возвращаемся к трамблеру. Вращаем его очень медленно по часовой стрелке, пока не загорится лампочка, а затем потухнет. Возвращая распределитель обратно, против часовой стрелки, выжидаем, когда снова загорится лампа, при этом контакты разойдутся. Это и есть нужный момент.
9. Затягиваем крепление трамблера. Регулировка зажигания заднеприводного ВАЗ окончена.

Однако ВАЗ с передним приводом, оснащенный карбюратором, имеет точно такую же систему возбуждения искры. Поэтому регулировка зажигания у ВАЗ 2109 производится по аналогичной инструкции.

А теперь ниже разберем процессы настройки иных систем.

Что делать с другими машинами

Рассмотрим, как делается регулировка зажигания на снегоходе Буран. Для этого понадобятся:

• стробоскоп;
• ключи, отвертки;
• лист бумаги, карандаш, транспортир, циркуль.

Действия таковы.

1. На листе бумаги рисуем окружность с диаметром, равным величине неподвижного элемента вариатора.
2. Посредством транспортира отмечаем градусы по окружности от 0 до 30. Причем, 0 ставим вверху, где часы показывают полдень.
3. Выкрутив свечи, вставляем в левый цилиндр отвертку.
4. Поворачивая рукой вариатор, ловим момент, когда отвертка покажет, что поршень дошел до верхней мертвой точки.
5. Ставим метку на вариаторе напротив нуля сделанной нами шкалы.
6. Подключаем стробоскоп к высоковольтному проводу левого цилиндра, вкручиваем свечи.
7. Заводим двигатель, стробоскоп направляем к шкале. Лампа аппарата должна загораться при появлении искры, при этом она должна показывать, какая отметка шкалы соответствует метке вариатора. Так мы узнаем имеющийся угол опережения.
8. Для его установки глушим двигатель и ослабляем крепление магдино. Затем поворачиваем магдино, выдерживая искомый угол.

Это интересно: Устройство и регулировка карбюратора ДААЗ 4178 1107010

Настройка окончена. Но здесь придется купить стробоскоп для регулировки угла зажигания.

А теперь разберем процесс регулировки на мотоцикле Урал. На современной мототехнике Урал устанавливается бесконтактная система. Однако и она порой нуждается в настройке. Посмотрим, как это происходит.

Далее нужно приготовить:

• ключи гаечные, отвертка;
• лампочка с проводками.

1. По метке коленвала выставляем поршень первого цилиндра в верхнюю мертвую точку.
2. Микропроцессорный блок, ослабив его крепление, поворачиваем против направления движения часовой стрелки до упора.
3. Метка маховика должна совпасть с меткой мотора.
4. Должна загореться лампочка, одни контакт которой присоединен к «массе», а второй на микропроцессорном блоке.
5. Поворачиваем блок дальше, чтобы погасла лампочка. Это и есть правильный момент. Затягиваем крепление.

Далее изучим, как делается регулировка зажигания на до сих пор популярных грузовиках ЗИЛ – 130. Для работы понадобятся:

1. Сначала выкручиваем свечу из первого цилиндра, вместо нее вставляем бумажную пробку. Проворачиваем коленвал ручкой, когда пробка вылетает, совмещаем метку шкива коленвала с меткой блока распределительных шестерен. Поршень первого цилиндра должен оказаться в верхней мертвой точке.
2. Привод распределителя устанавливаем в блок цилиндров. Отверстия нижней пластины привода совмещаем с отверстиями блока цилиндров. Затягиваем болты.
3. Проворачиваем коленвал до того момента, как метка шкива окажется перед меткой на блоке между 3 и 6 гребенками.
4. Посредством регулировочных винтов устанавливаем верхнюю пластину корректора в положение «0» нижней пластины.
5. Поворачиваем прерыватель за корпус, пока не отожмется кулачок вала подвижного контакта. Затягиваем крепление прерывателя.
6. Закрепляем высоковольтные провода, запускаем двигатель, проверяем работу системы.

По такому же принципу производится регулировка зажигания на двигателе ЯМЗ 238 грузовых автомобилей. Хотя для получения подробной инструкции лучше обратиться к техническому паспорту.

То же самое касается и регулировки зажигания у модификаций Камаза. Присутствие у Камаза топливного насоса высокого давления обуславливает необходимость установки точного угла момента впрыска дизельного топлива внутрь рабочего цилиндра. Неточность в один градус может привести к ремонту мотора.

Вообще, во всех случаях, регулировка правильного угла опережения зажигания помогает работе двигателя:

• во-первых, облегчается его запуск;
• во-вторых, оптимизируется расход топлива.

Цена настроек

Но не всегда автолюбитель уверен в своих силах. Иной раз проще для регулировки правильного момента зажигания заехать в автосервис.

Сколько возьмут за данную операцию в крупных городах России, мы указали строками данной таблицы.

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

Об их устройстве

Перед тем, как выяснять важность рассматриваемых элементов системы зажигания, необходимо разобраться с их устройством. Конструктивно высоковольтный провод состоит из следующих частей:

1. Токопроводящая жила, по которой происходит протекание тока.
2. Изоляция — в качестве изолирующего материала используется резина или силикон.
3. Защитные колпачки с двух концов.
4. Металлические контакты.

Каждый элемент выполняет соответствующие задачи, и при малейшем нарушении целостности, понадобится произвести замену. Ремонту бронепровода не подлежат, так как они играют одну из главных ролей в системе зажигания автомобиля, а также относятся к категории расходных материалов.

Это интересно! Мало кто знает о том, что на автомобиле необходимо менять не только свечи зажигания, но еще и бронепровода, которые со временем изнашиваются, и начинают давать сбои.

На трамблер или МЗ
Прочитайте, может пригодится: Описание бензонасоса на ВАЗ 2107

Ошибочным является мнение о том, что бронепровода на машине — это обычные провода, которые предназначены для передачи тока от источника к приемнику. Как известно, автомобили ВАЗ 2107 выпускались в двух вариациях системы подачи топлива — карбюратор и инжектор. Хотя множество деталей и механизмов на карбюраторе и инжекторе не отличаются, однако это не относится к ВВП. Карбюраторный ВВП отличается от инжекторного на ВАЗ 2107 следующими параметрами:

1. Длина, от которой также зависит величина сопротивления. На инжекторную семерку провода короче, чем на карбюратор.
2. Крепления, которые подключаются к трамблеру на карбюраторе и модулю зажигания на инжекторе.
3. Количество ВВП. На инжекторе их четыре, а на карбюраторе пять.
4. Тип колпачков.

Зная конструктивные отличия, необходимо также понимать, что по проводу протекает высокое напряжения. Ток поступает от трамблера или МЗ через провода к свечам зажигания. Малейшие неисправности приводят к тому, что ток не подается на свечу, и при этом не возникает искры. Если не возникает искра, то не работает цилиндр, что отрицательно сказывается на работе двигателя.
