Задачи глушителя автомобиля

Труба. Выхлопная, но труба. Простейшее на первый взгляд устройство, но от системы выхлопа зависит очень многое. Не только эстетическое звучание выхлопа, но и динамика автомобиля, и расход топлива, и комфорт в салоне, и наличие вибраций. Следовательно, если кто-то среди ночи спросит, для чего в автомобиле нужен глушитель, каждый уважающий себя автомобилист без запинки ответит:

• для снижения уровня шума работы двигателя;
• для уменьшения температуры выхлопных газов;
• для отвода отрабротанных газов за пределы автомобиля;
• для уменьшения уровня вредных выбросов в атмосферу.

Хотя последний пункт носит довольно условный характер.

Выхлопная труба работает в адских условиях. Температура отработанных газов на выходе из выпускного коллектора может достигать 800 градусов, а то и больше. Поэтому металл, из которого выполнен глушитель, должен не просто быть прочным, а и иметь некоторые термостойкие качества. Кроме температуры, на стенки выхлопной системы действует огромное давление, а высокая скорость перемещения выхлопных газов вызывает существенные звуковые колебания.

Причины поломки глушителя:

1. Высокий температурный режим внутри системы, около 600 °C. Температура, способствует прогоранию метала;
2. В результате активного воздействия внешней среды (вода, грязь, перепады температур);

Рекомендуем: Штабелеры: что представляют из себя?

Выхлопные газы и дорожное покрытие – два злейших врага выхлопной трубы

1. Основным врагом глушителя автомобиля является низкое качество топлива, которое содержит много разных примесей. Что способствует не только быстрому прогоранию, но и загрязнению катализатора, который очищает выхлопные газы от примесей.
2. Неверно настроенные параметры системы зажигания (повышенное содержание CO).

Замена выхлопной системы ВАЗ

Как понизить шум выхлопа

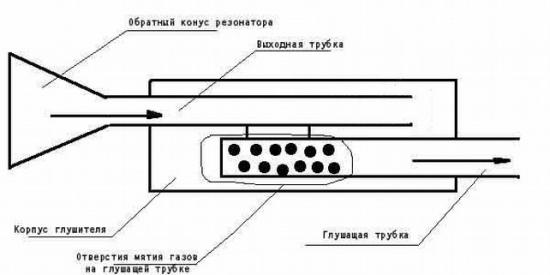

Звуковая волна способна перемещаться в пространстве значительно быстрее газов, поэтому в конструкции глушителя огромное значение имеет его схема шумоподавления. Физические колебания от звуковых волн передаются на стенки выхлопной системы, а ее конструкция выполнена таким образом, что она преобразует звуковую волну в тепловую энергию, которую выхлопная труба, как радиатор, отдает атмосфере.

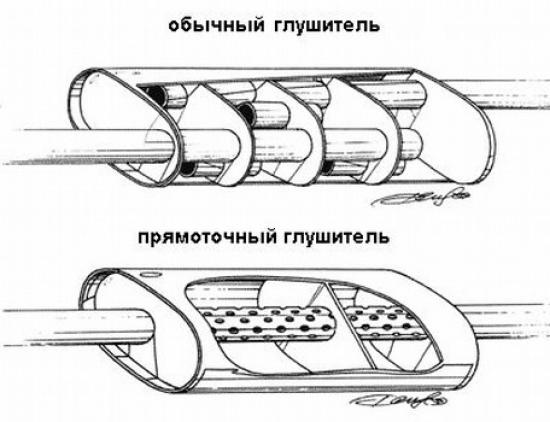

Снижение уровня шума глушителя невозможно добиться без создания некоего сопротивления отработанным газам, вследствие чего часть мощности двигателя, довольно незначительная, расходуется на преодоление это сопротивления. Чтобы минимизировать потери мощности, к которым неизбежно приводит шумоподавление, разработан прямоточный глушитель.

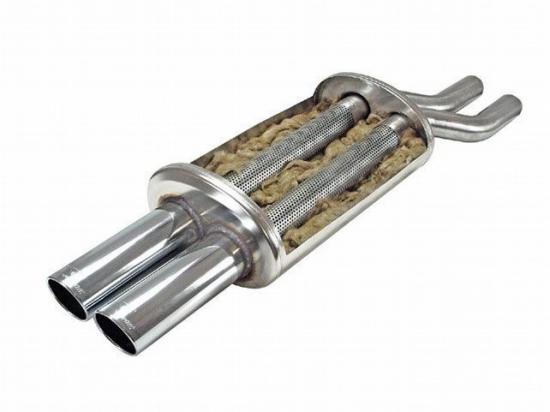

Он имеет минимум перегородок, не так сильно противодействует прохождению выхлопных газов и снижению их скорости, поэтому и звучит он совсем по-другому.

Глушитель сломался

Выхлопная система автомобиля — самая незащищенная часть авто. Она подвергается внешним воздействиям и автолюбителям нередко приходится её чинить. Поломка системы не просто неприятный стучащий звук и другие «прелести» типа снижение мощности авто, дёрганье машины, а также опасность того, что ядовитые пары, выходящие из двигателя, могут просочиться в салон и отравить людей. Чтобы ваша выхлопная система функционировала должным образом, её, в частности, и автомобиль, в общем, нужно систематически проверять и возить на техобслуживание. Пренебрегая этим, вы рискуете попасть в аварию в самый неподходящий момент. Не стоит забывать, что повреждение глушителя входит в список десяти причин, из-за которых приходится вызывать эвакуатор.

Защита от коррозии

У глушителя часто случается выгорание краски, из-за чего коррозия быстро выводит его строя. Одним из эффективных способов защиты поверхности выхлопной системы от коррозии является её окрашивание. Всегда следует помнить, что температура выходящих из выпускного трубопровода газов обычно составляет 420–760 оС, а температура поверхности выхлопной трубы — 200–540 оС. Следовательно, для покраски подойдут исключительно термостойкие, кремнийорганические лаки и эмали.

Чтобы покрасить «глушак», нужно действовать так:

1. Для начала снимите глушитель и подготовьте его к окрашиванию (для этого его нужно тщательно очистить от всей грязи и масла, обезжирить и хорошо просушить).
2. Высушенный глушитель осмотрите, не пропустив места отслоения заводского покрытия или пятна от масла.
3. Если все же вы нашли масляные пятна, то возьмите ветошь, смоченную бензином, и хорошенько вытрите их.

С отслоившейся заводской краской поступите следующим образом:

1. Возьмите прочный нож или шпатель и снимите предыдущее покрытие.
2. Если на выхлопной системе вы заметили ржавчину, то сразу удалите её при помощи грубой наждачки или специального состава для ликвидации ржавчины.
3. После этих манипуляций нанесите слой грунтовки.
4. По истечении полного высыхания грунтового покрытия, произведите покраску так, как сказано в инструкции к краске, которую вы приобрели.
5. Затем дайте глушителю немного подсохнуть, установите его обратно под кузов авто и в течение нескольких минут дайте поработать двигателю, чтобы глушитель прогрелся и краска высохла.

Бывают случаи, когда ржавчина проникла слишком глубоко и от неё невозможно избавиться. Если это именно ваш вариант, то вам стоит обработать глушитель преобразователем ржавчины.

Существуют и альтернативные способы защиты выхлопной системы:

1. Для начала нужно, как и для покраски, очистить глушитель и выхлопную трубу от грязи, масла и ржавчины, а затем нанести тонкий слой графитовой смазки. Сделать её можно следующим образом:
   Идём в ближайший компьютерный салон.
2. Просим у них отработку порошка от принтера.
3. Смешиваем её с небольшим количеством солидола.
4. Затем нужно промазать поверхность смесью, поставить на подставочки и начать сушить строительным феном, причём дуть нужно со стороны резонатора.

Рекомендуем: Обзор лучших масел для дизельного двигателя

Пока солидол окончательно не выгорит, покрытие не перестанет источать едкий запах, так что проводите все манипуляции в респираторе и на улице, в крайнем случае, в хорошо проветриваемом помещении (гараже).

Глушитель прохудился

Вы провели осмотр, не нашли на глушителе признаков коррозии, но увидели повреждение. К сожалению, такое случается, ведь выхлопная система — самая незащищенная часть автомобиля, на неё влияют как механические воздействие (например, отскочивший камень или неудачная парковка авто), так и химические, в виде агрессивных химических соединений, солей и даже внешней среды. Но бывают и очевидные причины образования дыры: возможно, глушитель сделан из некачественного материала.

Прогорание глушителя

Если вы столкнулись с такой неприятностью, как прогорание глушителя, то не спешите думать, что проблема кроется внутри машины. Начинающие автолюбители считают, что глушители прогорают из-за слишком интенсивных выхлопов, которые создаются двигателем внутреннего сгорания. Но зачастую это не так. На сегодняшний день многие производители автомобилей, причём даже известных марок, выпускают авто с некачественными деталями, без нормальной обработки, которые сильно подвержены воздействию химикатов и окружающей среды.

Пример прогоревшего глушителя

Очевидно, что главной причиной прогара системы являются различного толка воздействия окружающей среды на деталь. В том случае, если вы относитесь к своему автомобилю безответственно, он хранится под дождём, снегом или палящим солнцем, то не стоит удивляться быстрому прогоранию части выхлопной системы, ведь этому способствует естественный в таком случае химический процесс — окисление металла.

Ещё одна распространённая причина порчи детали, это работа автомобиля на холостых оборотах и езда на небольшие расстояния. Не стоит забывать, что для глушителя губительны резкие температурные скачки. При низкой температуре в глушителе образуется конденсат, который разрушающе действует на весь металл, кроме нержавеющей стали.

Технологии звукопоглощения

Выхлопная система, а в частности глушитель, может использовать одну или сразу несколько технологий звукопоглощения:

• изменение сечения потока газов;
• изменение направления движения газов;
• поверхностное поглощение звуковой волны.

В зависимости от того, какие частоты преобладают в спектре звука выхлопа двигателя, такой метод звукоподавления и применяют. У примеру, для подавления низких частот эффективно применение нескольких резонаторных разнообъемных резонаторных камер. Применение разного сечения входных и выходных труб хорошо борются с высокими частотами. А в принципе, глушитель, как хороший музыкальный инструмент, настраивается исключительно под конкретную марку двигателя. Тогда и эффективность шумоподавления гораздо выше, и меньше падения мощности.

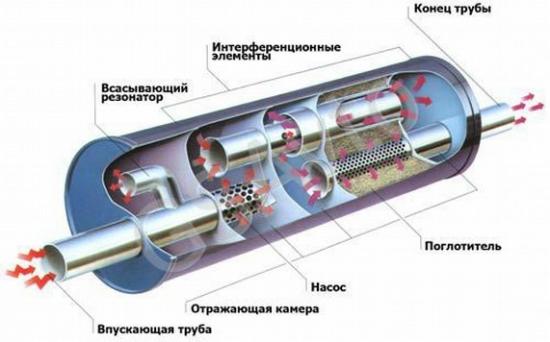

Схемы глушителей автомобилей

Устройство глушителя автомобиля в разрезе позволяет проследить, как именно реализована функция звукоподавления в каждом конкретном глушителе. В прямоточных, к примеру, никогда не применяется метод изменения направления движения газов, а стандартный глушитель использует повороты от 90 до 360 градусов. Изменение амплитуды колебаний звуковой волны реализовано за счет перфорирования внутренних труб. Именно этими внутренними трубами, их диаметром, диаметром и частотой расположения отверстий, можно заглушить шум практически во всем спектре частот.

Но только комплексное использование этих методов может гарантировать высокую эффективность работы всей системы выпуска в целом. Поэтому в современных автомобилях применяют от одного до шести разных глушителей. Основные — это резонатор и главный глушитель.

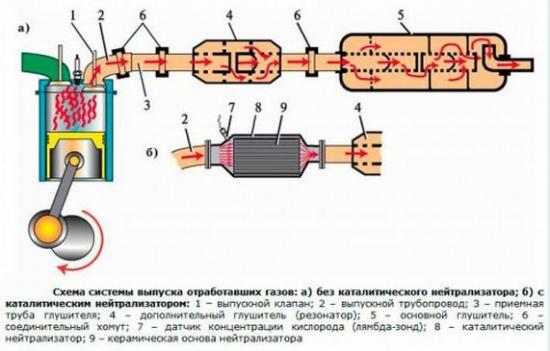

Устройство глушителя

Конструкция глушителя автомобиля приблизительно одинаково выглядит у большинства автомобильных моделей. В её состав входят следующие элементы:

1. Коллектор.
2. Нейтрализатор.
3. Передний глушитель.
4. Задний глушитель.

На нижеприведённом рисунке показано, как выглядит автомобильный глушитель.

Устройство глушителя

Коллектор отвечает за выведение продуктов сгорания топлива — он подключён напрямую к двигателю. Поскольку он несёт на себе очень большие нагрузки и поддаётся воздействию крайне высоких температур, к материалам для его изготовления выдвигаются очень серьёзные требования. Для изготовления коллекторов используют высококачественные сплавы из чёрных металлов.

Так как современные экологические нормы ужесточаются с каждым годом, конструкция автомобиля предусматривает наличие узлов, отвечающих за максимальное снижение токсичности выхлопных газов. Эту задачу решает нейтрализатор или, как его ещё называют, конвертер. По сути, это отсек, где осуществляется очищение смеси газов. Его составляют несколько секций, а корпус выполнен из керамических материалов либо из металла. Структура в виде специальных ячеек даёт возможность добиться максимального контакта газов с катализатором.

Глушитель ВАЗ в разрезе

Сама поверхность контакта у нейтрализатора обрабатывается палладием и платиной. Вступая с ними в соприкосновение, основная часть токсичных веществ нейтрализуется. Для того чтобы реакции происходили быстрее, катализатор располагают поближе к двигателю — высокая температура ускоряет нейтрализацию.

Остальные два элемента отвечают за подавление шума двигателя и очисткой не занимаются. Передний носит название резонатора. Он составлен из множества решёток и отверстий — по ним движутся продукты сгорания топлива, теряя шумы и вибрацию. Для шумоизоляции используются специальные материалы с высокой степенью звукопоглощения.

Различают следующие разновидности глушителей:

Активный состоит из шумоподавляющего вещества — его устройство достаточно простое. Его недостатком является высокая степень загрязнения по прошествии некоторого времени.

Задний является практически основным, он осуществляет конечное подавление шума двигателя и отводит продукты сгорания топлива. Его конструкция состоит из отсеков с содержимым из специальных наполнителей.

Современные авто, как правило, используют комбинации нескольких средств шумоподавления: пористых стенок, решёток, каналов, перегородок. Таким образом, удаётся добиться показателей, разрешенных современными экологическими и санитарными нормами.

Основные элементы системы выхлопа

Резонатор глушителя устанавливается сразу после приемной трубы и катализатора, а в задачи его входит нивелирование пульсаций потока газов. В разрезе он выглядит, как перфорированная труба, помещенная внутрь металлической камеры большего диаметра. Труба может изменять сечение на пути от входа до выхода газов.

Главный глушитель может иметь конструкцию посложнее и на нем лежит основная функция по шумоподавлению. Современные системы могут иметь в устройстве задней банки глушителя практически все схемы реализации шумоподавления. Камера, через которую проходит основная труба, может иметь несколько секций, в каждой из которых происходит шумоподавление на своем уровне. Как правило, эти камеры заполнены термостойким волокнистым материалом, что еще больше демпфирует вибрации и поглощает звуковые колебания.

Конструкция автомобильного глушителя постоянно развивается, а мы стараемся следить за новостями из конструкторских бюро самых прогрессивных автопроизводителей и тюнинг-ателье. Оставайтесь с нами, и пускай ваши глушители только ласкают слух заядлых автомобилистов. Удачных всем дорог!
