Регулировка карбюратора ГАЗ-53

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

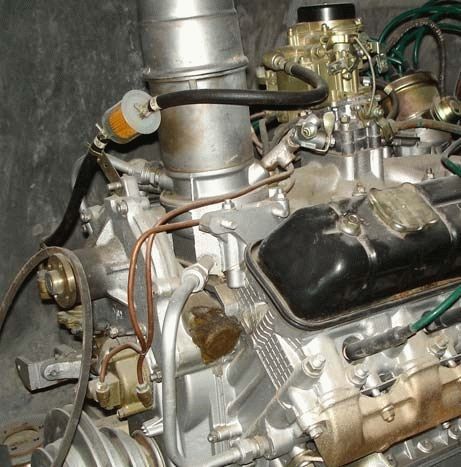

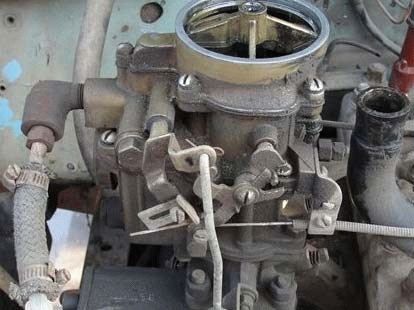

Так выглядит установленный на ГАЗ 53 карбюратор

На ГАЗ-53 установлен карбюратор марки К-135. На карбюраторе установлена сбалансированная поплавковая камера. Он способен одновременно открывать дроссельные заслонки.

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

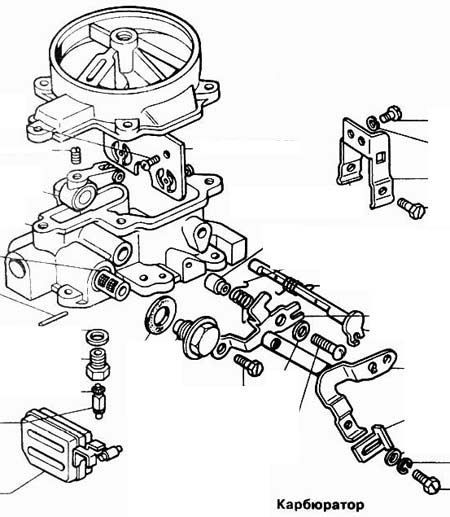

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

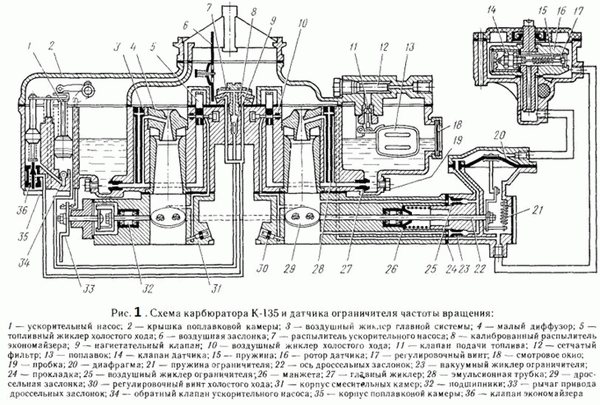

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

/ Как настроить карбюратор на газ 3307 картинка.md

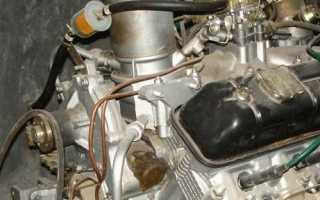

Как настроить карбюратор на газ 3307 картинка — Регулировка и настройка карбюратора ГАЗ-3307

• Contact GitHub
• Pricing
• API
• Training
• Blog
• About

О карбюраторе К-135 (Обзор + О возможном вреде ацетона)

Экономичный карбюратор для грузовика К 135 с новым ЭМР

Карбюратор К 151. Подробная инструкция по ремонту.

Неисправности карбюратора

В карбюраторе автомобиля ГАЗ 53 могут быть много различных неисправностей, но все они связаны с повышенным расходом топлива в независимости от того, обогащенная или обедненная смесь поступает в цилиндры. Помимо повышенного расхода топлива характерны следующие признаки неисправностей:

• Идет черный дым из выхлопной трубы. Особенно он заметен при резком увеличении оборотов ДВС. При этом могут раздаваться выстрелы в глушитель;
• Двигатель неустойчиво работает на холостых оборотах, также может глохнуть на ХХ;
• Мотор не развивает оборотов, захлебывается, идут хлопки во впускной коллектор;
• При резком ускорении в работе ДВС возникает провал;
• Вялый разгон автомобиля, но на больших оборотах машина едет нормально;
• Недостаток мощности, двигатель не развивает оборотов;
• Рывки при движении, особенно заметны при наборе скорости.

Ремонт карбюратора для грузовика ГАЗ 53

Неисправной может быть любая из систем карбюратора, но чаще всего происходит следующее:

• Засоряется система холостого хода. Двигатель неустойчиво работает на ХХ, глохнет. Расход бензина возрастает при этом значительно;
• Заклинивает в цилиндре поршенек насоса-ускорителя. При резком ускорении автомобиль дергается, происходит провал в карбюраторе;
• Коробление корпуса поплавковой камеры в месте соединения с узлом дроссельных заслонок. В соединении происходит подсос воздуха, ТС обедняется, и мотор работает неустойчиво. Отрегулировать ХХ очень сложно – карбюратор практически не поддается регулировке;
• Засоряются жиклеры ГДС – топливные и воздушные. Все засорения в карбюраторе случаются из-за забитого топливного фильтра, эксплуатации автомобиля в пыльных условиях. Может быть засоренным и воздушный фильтр;
• Теряет герметичность поплавок или запорная игла поплавкового механизма. Карбюратор начинает переливать, часто автомобиль вообще невозможно запустить из-за перелива бензина.

Ремонт карбюратора в первую очередь подразумевает промывку и продувку всех систем. Для этого карбюратор снимают и разбирают, чтобы почистить все жиклеры.

Трилогия посылка Порошину, устройство к 135, клиент против

Неисправности, влияющие на расход топлива

Признаки

Неисправности карбюратора негативно влияют на работу мотора. Признаки неполадок с карбюратором:

• Нестабильная работа ДВС на холостом ходу, или мотор на этих оборотах регулярно глохнет;
• Провалы на средних оборотах;
• При резком нажатии на педаль акселератора двигатель дергается и захлебывается;
• ДВС не развивает больших оборотов;
• Из трубы глушителя идет черный дым;
• Из карбюратора или из выхлопной трубы слышны хлопки и выстрелы;
• Двигатель работает только при полузакрытой воздушной заслонке;
• Мотор «троит» и заливает свечи;
• Двигатель трудно запускается, и только при нажатой педали газа.

Нужно отметить, что практически любая неполадка карбюратора сопровождается повышенным расходом топлива. О допустимой норме здесь не может быть и речи, и при таком расходе стрелка датчика уровня топлива в салоне автомобиля стремительно приближается к нулю даже на скорости 60 км/ч по ровной дороге.

Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

• холостого хода;
• уровня бензина в поплавковой камере;
• хода поршенька насоса-ускорителя;
• момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками.

Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

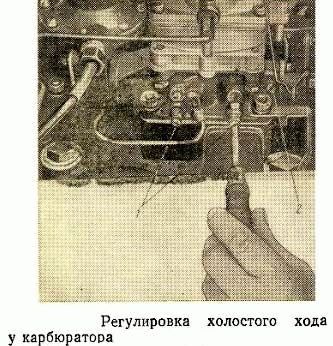

Регулировка холостого хода:

• на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
• запустить двигатель и прогреть до рабочего состояния;
• винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
• закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
• тоже проделываем со второй камерой;
• винтом количества устанавливаем нужное число оборотов;
• при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

Последовательности работы систем

Работа каждого из вышеперечисленных составляющих – это гарантия отличной производительности и самого карбюратора. Так, например, поплавковая система поддерживает постоянный уровень топлива в поплавковой камере. Воздушная заслонка позволяет заводиться холодному двигателю путем обогащения топливовоздушной смеси. Система холостого хода следит за тем, чтобы обеспечивалась подача двигателя, который необходим для работы двигателя на низких оборотах, когда дозирующая система еще не работает. А вот ускорительный насос создан, чтобы происходил впрыск дополнительного топлива для предотвращения остановки и перебоев в двигателе во время разгона автомобиля (обычно это происходит при резком открытии дроссельной заслонки).

Далее – дело за переходной системой. Она нужна для включения переходного режима между холостым ходом и работой главной дозирующей системы. А вот уже последняя как раз и формирует необходимый газовоздушный туман, то есть подачу топлива к двигателю во время движения автомобиля со средними скоростями.

И, наконец, при работе двигателя под нагрузкой необходима более богатая топливовоздушная смесь, чем в обычном режиме. Именно система экономайзера обеспечит подачу дополнительного топлива.

А.Н.Тихомиров КАРБЮРАТОРЫ К-126, К-135 АВТОМОБИЛЕЙ ГАЗ ПАЗ

А.Н.Тихомиров

КАРБЮРАТОРЫ К-126, К-135 АВТОМОБИЛЕЙ ГАЗ ПАЗ

Канд. техн. наук А.Н.Тихомиров

Карбюраторы серии К-126 представляют собой целое поколение карбюраторов, выпускавшихся Ленинградским карбюраторным , впоследствии ставшим АО «ПЕКАР» (Петербургские карбюраторы), почти сорок лет. Они появились в 1964 году на легендарных автомобилях ГАЗ-53 и ГАЗ-66 одновременно с новым тогда еще двигателем ЗМЗ-53. Эти двигатели, Заволжского моторного завода заменили собой знаменитый ГАЗ-51 вместе с применявшимся на нем однокамерным карбюратором.

Чуть позже с 1968 года Павловский автобусный завод начал выпуск автобусов ПАЗ-672, в семидесятых годах появилась модификация ПАЗ-3201,позднее ПАЗ-3205 и на всех устанавливается двигатель, сделанный на базе того же, что применялся на грузовиках, но с дополнительными элементами. Система питания не изменялась, и карбюратор тоже был, соответственно, семейства К-126.

Следует помнить, что карбюратор является лишь частью сложного комплекса, именуемого двигатель. Если, например, должным образом не работает система зажигания, мала компрессия в цилиндрах, негерметичен впускной тракт, то возлагать ответственность за «провалы» или большой расход топлива только на карбюратор, по крайней мере, нелогично. Необходимо отличать дефекты, относящиеся именно к системе питания, их характерные проявления во время движения, узлы, которые могут нести за это ответственность. Для понимания процессов, происходящих в карбюраторе, начало книги отводится описанию теории регулирования искровых ДВС и карбюрации.

В настоящее время Павловские автобусы являются практически единственными потребителями восьмицилиндровых двигателей ЗМЗ. Соответственно, карбюраторы семейства К-126 все реже встречаются в практике ремонтных служб. При этом эксплуатация карбюраторов продолжает задавать вопросы, на которые требуются ответы. Последний раздел книги посвящен выявлению возможных неисправностей карбюраторов и способам их устранения. Не надейтесь, однако, что найдете универсальную «отмычку» по устранению каждого возможного дефекта. Оцените ситуацию сами, прочтите то, что сказано в первом разделе, «приложите» это к вашей конкретной проблеме. Проведите полностью комплекс работ по регулировке узлов карбюратора. Книга рассчитана, прежде всего, на рядовых водителей и лиц, проводящих обслуживание или ремонт систем питания в автобусных или автомобильных парках. Надеюсь, что после изучения книги у них не возникнет более вопросов касающихся данного семейства карбюраторов.

Это интересно: Регулировка карбюратора лодочного мотора

Мощность двигателей внутреннего сгорания определяется энергией, которая заключена в топливе и высвобождается при сгорании. Для достижения большей или меньшей мощности необходимо, соответственно, подавать в двигатель большее или меньшее количество топлива. В то же время для сгорания топлива необходим окислитель — воздух. Именно воздух фактически засасывается поршнями двигателя на тактах впуска. Педалью «газа», связанной с дроссельными заслонками карбюратора, водитель может только ограничить доступ воздуха в двигатель или напротив разрешить двигателю наполняться до предела. Карбюратор в свою очередь должен автоматически отслеживать расход воздуха, поступающий в двигатель, и подавать пропорциональное количество бензина.

Таким образом, расположенными на выходе карбюратора дроссельными заслонками регулируется количество приготовленной смеси воздуха и топлива, а значит и нагрузка двигателя. Полная нагрузка соответствует максимальным открытиям дросселя и характеризуется наибольшим поступлением горючей смеси в цилиндры. На «полном» дросселе двигатель развивает наибольшую мощность, достижимую при данной частоте вращения. Для легковых автомобилей доля полных нагрузок в реальной эксплуатации невелика — около 10. 15%. Для грузовиков, наоборот, режимы полных нагрузок занимают до 50% времени работы. Противоположным полной нагрузке является холостой ход. Применительно к автомобилю это работа двигателя с отключенной коробкой передач, независимо от того, какова частота вращения двигателя. Все промежуточные режимы (от холостого хода до полных нагрузок) попадают под определение частичные нагрузки.

Изменение количества смеси, проходящей через карбюратор, происходит и при постоянном положении дросселя в случае изменения частоты вращения двигателя (количества рабочих циклов в единицу времени). В целом нагрузка и частота вращения определяют режим работы двигателя.

Автомобильный двигатель работает в огромном разнообразии эксплуатационных режимов вызванных изменяющейся дорожной обстановкой или желанием водителя. Каждый режим движения требует своей величины мощности двигателя, каждому режиму работы соответствует определенный расход воздуха и должен соответствовать определенный состав смеси. Под составом смеси понимается соотношение между количеством воздуха и топлива, поступающего в двигатель. Теоретически полное сгорание одного килограмма бензина произойдет в том случае, если при этом будет участвовать чуть меньше 15 килограммов воздуха. Величина эта определяется химическими реакциями горения и зависит от состава самого топлива. Однако в реальных условиях оказывается выгоднее поддерживать состав смеси хотя и близко к названной величине, но с отклонениями в ту или иную сторону. Смесь, в которой топлива меньше чем теоретически необходимо, называется бедной; в которой больше — богатой. Для количественной оценки принято использовать коэффициент избытка воздуха а, показывающий избыток воздуха в смеси:

ГАЗ-66 › Бортжурнал › Карбюратор К135 (ПЕКАР)

Дошла очередь до карбюратора. Последнее время его работа мне не очень то нравилась. Тяжелый пуск двигателя в холодное время, провалы при нажатии на педаль газа и неустойчивые обороты ХХ. Вообщем, надо чистить его и регулировать. Ремонт любой детали начинать надо с мытья. Карбюратор был полностью разобран и все его крупные детали, кроме поплавка и гриба, который именуется «вакуумный ограничитель оборотов» были погружены в таз с горячей водой, в которой предварительно была растворена таблетка для посудомоечных машин. Средство это очень эффективно отмывает, но все же некоторые места пришлось тереть зубными щетками. Мелочевка была помещена в другую тару, размерами поменьше, но тоже с горячей водой и таблеткой. Немного поболтав детали в тазе, все достаем и ополаскиваем под проточной водой. После полоскания продуваем всевозможные отверстия воздухом и сушим все детали феном.

А теперь сборка и доработка карбюратора из нескольких сотен или даже тысяч деталей. Первым делом нужно проверить плоскостность сопрягающихся поверхностей деталей карбюратора. Не знаю с чем это связано, но кривизна будет и значительная. Возможно сплав такой пластичный.

Теперь нижняя часть, — блок заслонок. Так как я решил удалить ограничитель оборотов двигателя и установить на это место ДПДЗ, то для нормальной работы системы ХХ нужно заткнуть эти отверстия.

Особого внимания заслуживает ось заслонок.

Теперь о жиклерах. Для уверенности я решил их «пролить». Для этого был собран небольшой стенд. Представлял он из себя следующее. Сверху воронка, прикрученная к стене одним саморезом. В неё вставлен силиконовый шланг от какого-то медицинского оборудования, но самое главное то, что любой жиклер в него очень плотно вставлялся. Высота от жиклера до зеркала воды в воронке должна составлять ровно один метр. Проверять пропускную способность жиклеров лучше вдвоем. Один сверху доливает воду из литровой ПЭТ бутылки, а второй по секундомеру открывает — закрывает воду снизу у самого жиклера. Воду сначала закрывали перегибанием шланга, но потом оказалось, что такой способ отрицательно сказывается на результате измерений. В качестве крана себя хорошо показал медицинский зажим. Теперь о самой проливке. В воронку наливаем до нужной высоты воду. Помощник включает воду и секундомер одновременно. Вода из жиклера наполняется в емкость (литровая ПЭТ). Ровно через 60 секунд вода перекрывается зажимом. Теперь нужно измерить объем воды. Для этого были использованы кухонные весы. Ставим на них тару, измеряем вес тары. Показания весов при этом будут равны 0. В эту тару переливаем всю воду, которую набрали с жиклера и смотрим показания весов.

Здесь, в распылителе самые маленькие отверстия.

Диффузоры. А диффузоры обтачиваем и полируем, что бы блестели как у кота яйца
