Каждый автолюбитель, разбирающийся в устройстве машин, знает, что такое датчик расхода воздуха и какие функции он выполняет. Однако далеко не каждый автомобилист имеет представление о том, как производится чистка ДМРВ своими руками и что для этого нужно. В этой статье мы подробно расскажем о процессе очистки и выборе вещества для этой цели.

[ Скрыть]

Какова функция ДМРВ

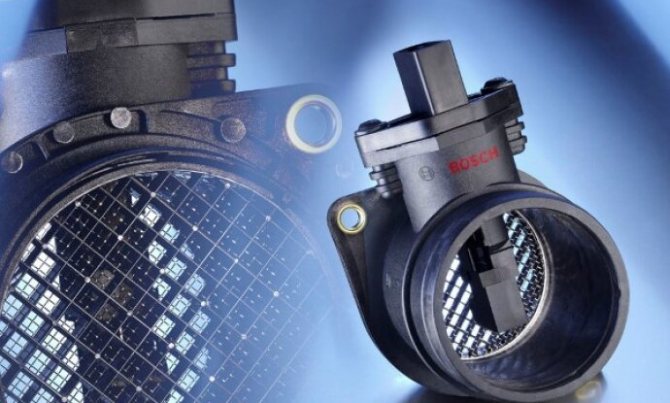

Датчик массового расхода воздуха встречается во всех современных автомобилях. Карбюраторные двигатели давно не ставятся в легковой транспорт, поэтому контроль за всеми операциями берет на себя электронный блок управления (ЭБУ), который еще называют контроллером или «мозгами».

ДМРВ замеряет количество воздуха, требуемого двигателю. Только измерения осуществляются не в объеме, а по массе, проходящей за единицу времени. Все полученные данные передаются блоку управления. Контроллер, на основе этой информации, корректирует, сколько должно подаваться топлива. За счет этого обеспечивается равномерная и бесперебойная работа двигателя.

Прежде чем разбираться, как почистить ДМРВ в домашних условиях, необходимо понимать, где он расположен. Он находится между воздушным фильтром и патрубком, идущим к дроссельной заслонке. Устанавливается как на бензиновых, так и на дизельных агрегатах.

ДМРВ бывает:

• пленочным;
• проволочным (нитевым).

Разница в чувствительных элементах. У пленочного это пленка, на которой закреплен измерительный платиновый резистор, у проволочного — провод.

Проверка

Проверка ДМРВ осуществляется с помощью мультиметра, диагностического прибора или осциллографа. В большинстве случаев автолюбители не обладают оборудованием, которое способно диагностировать поломку датчика.

В данном случае рассмотрим проверку обычным мультиметром, который есть практически у каждого водителя или же в противном случае стоит недорого.

Проверку ДМРВ мультиметром можно осуществить лишь с датчиком, который устанавливается на двигателя без системы Е-ГАЗ. Частотный же датчик устанавливаемый в паре с электронной дроссельной заслонкой, с помощью мультиметра проверить невозможно. Проверка такого датчика осуществляется диагностическим прибором по каналам АЦП, либо по диаграмме на осциллографе.

Так же проверку частотного датчика можно осуществить с помощью диагностического прибора ЕЛМ327, как это сделать читайте в нашей статье.

Процесс проверки

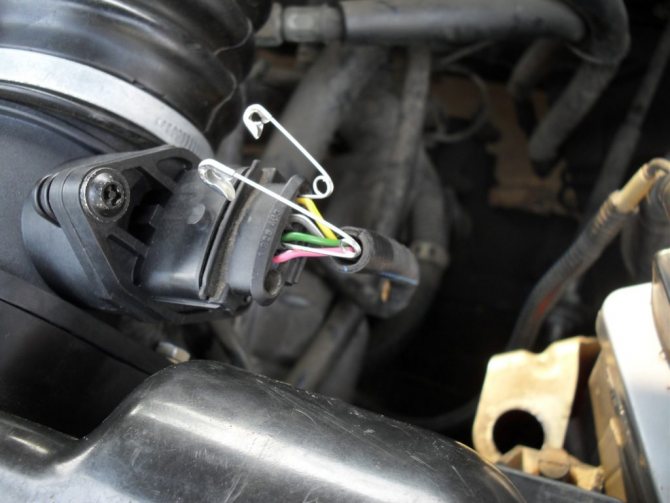

Для проверки датчика потребуется две иголки и мультиметр. Принцип определения работоспособности ДМРВ осуществляется на замере напряжения между контактами.

Проверка цепи

Изначально проверяется цепь питания датчика.

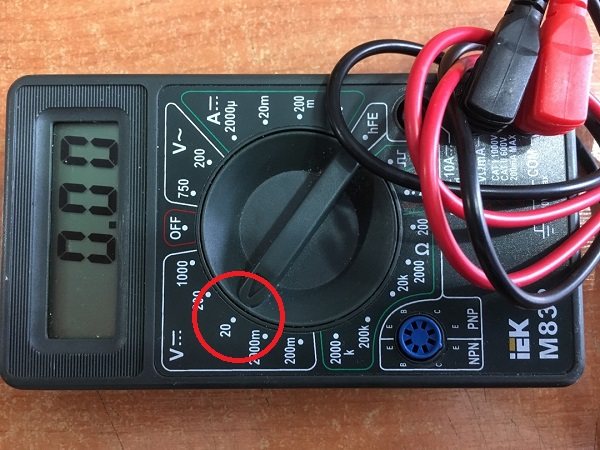

• Переводим мультиметр в режим измерения постоянного напряжение на 20В.

• Снимаем разъем с ДМРВ.

• Включаем зажигание на автомобиле.

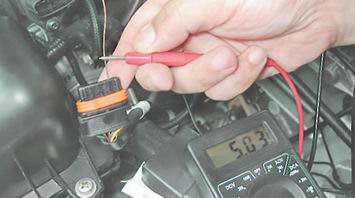

• Подключаем один из выводов мультиметра к корпусу двигателя, а второй к Выводу №2 на разъеме (на колодке присутствует нумерация контактов). Напряжение на Выводе №2 должно быть не менее 12В.

• Проводим ту же процедуру с Выводом №4. Напряжение на Выводе №4 должно быть не менее 5В.

Если показания не совпадают и значительно меньше указанных следует проверить аккумулятор, ЭБУ и цепь питания ДМРВ.

Проверка датчика

Приступаем к проверке датчика, для этого подключаем разъем ДМРВ если он снят.

• Устанавливаем на мультиметре предел измерения постоянного напряжения 2В или 2000мВ (в различных версиях мультиметра, данная величина указана по-разному).

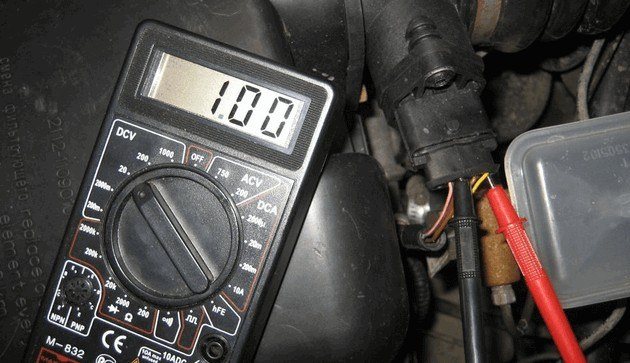

• Замеряем напряжение между 1 и 3 выводом при включенном и выключенном зажигании автомобиля. Показания сверяем с таблицей указанной ниже.

Так же одна из хороших проверок ДМРВ, это его замена на заведомо исправный, например с другой такой же машины.

ДМРВ. МЫТЬ или НЕ МЫТЬ? ТЕСТ. Диагностика ДО и ПОСЛЕ. Чистка ДМРВ (MAF). Плавают обороты, Глохнет?

Чистка ДМРВ. Промывка расходомера. LIQUI MOLY.

Как проверить ДМРВ Ваз 2114

Причины выхода из строя ДМРВ

Чистка датчика массового расхода воздуха — ответственная задача, выполнив которую, автомобиль может даже начать лучше ехать. Но, нужно понимать, что становится причиной его неправильной работы. Расходомер, передающий важные параметры, важен для того, чтобы задействовалось то количество горючего, которое нужно для нормального функционирования двигателя. Если элемент выходит из строя, то мотор может даже не завестись.

Симптомы засорения:

• на контрольной панели светится индикатор «Check Engine»;
• автомобиль начал потреблять больше горючего;
• заметно снижение мощности транспорта. Разгон требует больше времени, чем раньше;
• снизилась динамика, что особенно заметно при наборе скорости;
• двигатель не запускается или делает это с натяжкой;
• коленвал работает на «плавающих» оборотах.

Причины неисправности:

• датчик забился грязью. Решение — чистка ДМРВ;
• устройство сломалось. В этом случае поможет только замена;
• датчик начал плохо контактировать с бортовой сетью. Возможно, повреждена проводка.

Конечно, причины могут быть связаны и с другими узлами, поэтому так важно чтобы владелец транспортного средства умел проводить диагностику.

Как почистить ДМРВ (датчик массового расхода воздуха)

Проверка ДМРВ. датчик массового расхода воздуха Ваз 2110, 2112, 2114, 2115, Приора, Гранта, Калина

Проверка ДМРВ мультиметром

Как проверить работоспособность датчика

Чтобы понять, работает ли устройство, достаточно ли будет его промыть или придется искать новый ДМРВ на ВАЗ или другой автомобиль, придется воспользоваться таким прибором как мультиметр:

1. Включают режим измерения напряжения (вольтметр).
2. Выставляют ограничение в 2 В.
3. От датчика идет два провода: желтый к блоку управления, зеленый — к массе.
4. Включается зажигание и проверяется напряжение между проводами.
5. Изучают показания.

Если мультиметр показывает значения в районе 0.096–1.01 Вольт, значит устройство в рабочем состоянии. Если верхний порог превысил отметку 1.02 — пора почистить ДМРВ. Когда ниже 0.095 или в разы выше 1.04, то вероятность удачного исхода промывки — 50 %. Такой датчик или будет работать или его придется менять на новый.

Если под рукой нет мультиметра, можно воспользоваться другим способом проверки устройства. Датчик специально отключают, заводят машину, поднимают обороты до 2000 и пытаются проехаться. Если заметно, что автомобиль стал более динамичным, значит, пора покупать очиститель ДМРВ.

Замена ДМРВ

Процедура замены выглядит следующим образом:

1. Сначала нужно ослабить хомут, который фиксирует воздуховод, для этого используется отвертка с крестовым наконечником. Сам патрубок можно демонтировать.
2. Отключите разъем питания от регулятора, для этого достаточно просто нажать на фиксатор снизу и потянуть сам штекер в сторону.
3. Далее, используя гаечные ключи на 10, нужно выкрутить два болта. На этом этапе могут возникнуть трудности, поэтому можно использовать трещотку, чтобы открутить болты быстро.
4. Затем регулятор можно отвести в сторону и извлечь.
5. Процедура монтажа осуществляется в обратном порядке.

Фотогалерея «Помощь в замене ДМРВ»

1. Отсоедините воздуховод и отключите разъем питания регулятора.

2. Извлеките датчик из посадочного места и поменяйте его на новый.

Средства для очистки

Почистить регулятор можно разными препаратами и жидкостями:

• Liqui Moly. Это фирма, выпускающая очистительные средства, масла и разные виды жидкостей. Если верить производителю, продукция высококачественная, но очистка с его помощью ДМРВ обойдется дорого. Средство подходит для бензиновых и дизельных двигателей;
• Спирт. Старый, но эффективный метод чистки ДМРВ. Химические свойства спирта позволяют ему бороться с загрязнениями на чувствительных компонентах датчика. Способ рабочий, но пользуются им реже остальных;
• Жидкость для карбюраторного двигателя. Эффективно справляется с любыми загрязнениями;
• «Жидкий ключ». Этим очистителем чистят не только ДМРВ, но и другие узлы транспорта;
• WD-40. Универсальный препарат, который чистит, удаляет ржавчину, нейтрализует скрип и так далее.

В Москве и других крупных городах отыскать подходящую жидкость не составляет труда.

Правильная чистка датчика

Как пользоваться очистительным средством будет рассказано на примере ВАЗ-2110. Со всеми работами можно справится самостоятельно:

1. Отключают зажигание.
2. Отсоединяют разъем ДМРВ.
3. Откручивают болты датчика в том месте, где он соединяется с воздушным фильтром. Принцип отключения зависит от марки автомобиля.
4. Устройство снимают, что позволит произвести очистку более эффективно.
5. На самом датчике есть два болта, их тоже откручивают.
6. Средство набирают в шприц и брызгают на чувствительную пластину. Колодка с контактами промывается аналогичным образом.
7. Ждут, пока жидкость не высохнет.
8. Собирают устройство и устанавливают на место.

Есть метод, который позволит ускорить сушку обработанного датчика. Для этого включают компрессор, выставив минимальное давление. Если чувствительный элемент сильно загрязнен, очистку проводят несколько раз. Если очиститель не дал положительного результата, датчик придется менять на новый.

Можно ли чистить ДМРВ очистителем карбюратора?

Для электронных датчиков использовать карбюраторные очистители не рекомендуется! Химикаты, которые входят в состав этих средств, могут вызвать необратимые повреждения чувствительных элементов. Однако применение подобных составов для чистки механических расходомеров не исключается. Впрочем, и здесь лучше использовать специализированные вещества, например, бюджетные очистители, предлагаемые торговой маркой Kerry.

Необходимо предупредить владельцев автомобилей, имеющих подобные датчики, и от других ошибок:

• Очистки с применением более активных растворителей: это может вызвать деформацию пластиковых деталей самого датчика и его корпуса.
• Использованию марок очистителя, не рекомендованных производителем автомобиля.
• Очистки ДМРВ средствами, которые применяются для очистки корпуса дроссельной заслонки.
• Устанавливать обратно невысохший после обработки узел.

Чистый датчик может восстановить от 4 до 10 лошадиных сил мощности автомобиля, что вполне оправдывает затраты времени и средств для очистки. Подобную профилактику рекомендуется выполнять раз в год.
