Может быть кому то пригодится
Собственно, не без помощи добрых людей, Ёжик обзавелся всеми 5 новыми дверьми с хорошей акустикой, электростеклоподьёмниками, зеркалами от Лада Калина нового образца с электроприводом и обогревом, активатором замка 5-й двери и виброшумоизоляцией. В связи с этим нужно было и подключать ЭСП.
Тема не нова и подобных описаний достаточно много, но хотелось бы заострить внимание на некоторых моментах, а вдруг кому нибудь и пригодиться.
Почти все что нужно купил в Планета Железяка на МКАДе. Для подключения двух ЭСП в Иж 2126 с новой торпедой, с уже установленными ЭСП с двумя выведенными проводами, понадобиться:
— две кнопки стеклоподъемников ВАЗ, ГАЗ АВАР 7 контактов с рамкой, ссылка на кнопку, рамку надо искать (мне отдали вместе с дверьми)
— два монтажных провода, для удобства желательно разного цвета (+и-), по 10 метров от 2,5 мм² до 6.0 мм², (тут конечно возможны варианты, но меньше брать не стоит потому что ЭСП потребляют всё таки достаточно, а больше не удобны при монтаже), ссылка
— Наконечник провода D=10.0мм S=25мм луженый, ссылка
-реле 5-ти контактное, 4 штуки, ссылка
-колодка 5-ти контактного реле, 4 штуки, ссылка (в моем случае были в наличии с диодом, купил их)
-изоляционная лента (куда же без неё), ссылка
-термоусадка (по желанию, в моем случае не особо пригадилась, так как была маловата, поэтому совет — если вы любитель сначала замотать изолентой скрутку, а после «облепить» термоусадкой, берите диаметр побольше)
Ссылки и изображения приведены для примера и понимания, так что возможны варианты.

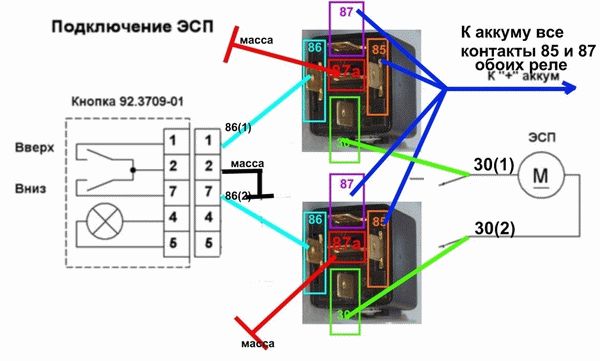

Подключал по следующей схеме:
Провода + и — посадил на прямую на аккамулятор, подсветка питается с кнопки света после включения габаритов.
Так же на основной плюсовой провод очень желательно посадить предохранитель, например такой:
Отдельное слово хотелось бы сказать о колодках реле.
Если в колодке присутствует диод (выглядит он как перемычка с утолщением), не бойтесь, подключайте как на схеме. Все будет работать. Диод служит для устранения самоиндукции и разряда назад в прибор управления, то есть при размыкании реле происходит «отдача» с катушки которая может выжечъ разъем слаботочного управляющего выхода прибора. Диод блокирует все это дело и заряд плавно стечет не повредив элементы управляющего прибора. В нашем случае не особо актуально, кнопкам и так ничего не будет. Также колодкам с диодом важна полярность, если перепутать выгорит диод. В нашем случае так же не принципиально, реле все равно будет работать.
Упоминания магазина «Планета Железяка», не являются рекламой, а предоставлены для помощи другим участникам сообщества в ориентации в ценах и поиска товаров, автозапчастей и услуг.
Данная статья не претендует на последнюю инстанцию и основана на личном опыте автора.
Источник
Выбор стеклоподъемника
Перед тем как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений. При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.
Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа. На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.
Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.
Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных креплений.

https://youtube.com/watch?v=eclULmxtIPY

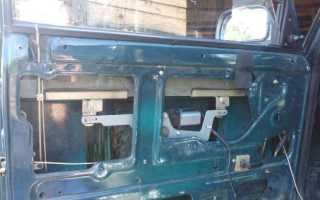

Установка электрического привода
К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.
Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.
Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

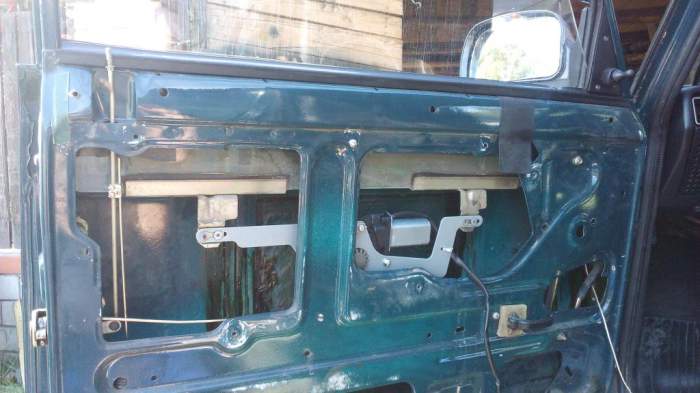

В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.
Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.
Обратите внимание, если для замены уже имеющегося стеклоподъемника используется точно такой же аналог, тогда проводка просто подключается аналогично тому, как подключение было реализовано ранее.
Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.
Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.
Установка стеклоподъемника
Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:
- отвертку «крест» и плоскую;
- кусачки и пассатижи;
- набор ключей;
- нож и протяжки;
- изоленту, медный провод, широкий скотч, стяжки и т.п.
Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.
- Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.
Затем снимается направляющая (трапеция) штатного механизма. Для этого окручивается нижняя гайка и две гайки посередине. После таких манипуляций направляющая освобождается и нужно открутить три гайки крепления стеклоподъемника в области ручки.
Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.
Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла. Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.
Теперь потребуется совместить крепления рычажной системы стеклоподъемника с креплением на стекле. Чтобы это сделать, потребуется подавать питание от АКБ на контакты моторчика стеклоподъемника. Чтобы быстро перевести рычажную систему в удобное положение, достаточно подключить при помощи двойного провода механизм к АКБ.
Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте). Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.
Подключение стеклоподъемника
Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.
Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку электростеклоподъемника ближе к сидению водителя, чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.
Главное, протянуть проводку из двери в стойку, а дальше из стойки под панель приборов. Для протяжки в стойке имеются технологические отверстия. Проводка должна иметь сечение из расчета на мощность привода стеклоподъемника и нагрузки.
Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя.
Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.
Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.
Само собой, это не правильно. По этой причине нужно отдельно проверять работу кнопок стеклоподъемников на всех дверях. Если все работает нормально, только после проверки можно врезать кнопки стеклоподъемника туда, куда планируется установка.
Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.
Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.
Как исправить заедающие кнопки стеклоподъемника на Приоре
Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:
- Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
- Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
- Вынимаем плату управления, очищаем от любых загрязнений;
- Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
- Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
- Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
- Собираем все в обратной последовательности.
Полезные советы
Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6. Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ.
Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.
Рекомендуем также прочитать статью о том, как установить кнопку старт-стоп в автомобиле. Из этой статьи вы узнаете об особенностях выбора и установки кнопки запуска двигателя, а также что нужно учитывать при выборе и подключении кнопки «start-stop» двигателя автомобиля для реализации запуска двигателя с кнопки без ключа.
Затем нужно протянуть кабель через отверстие в двери и стойке. При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д.
После подключения контактов к переключателю, для проверки следует подать питание от АКБ, включить габаритные огни. Если все в норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.
Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку, короткую направляющую фиксируют в нижнем отверстии.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ставим дополнительную кнопку ЭСП в дверь. Ваз 2110.
Дорогие Драйвчае, предлагаю вашему вниманию поэтапное описание процесса установки дополнительной кнопки управления стеклоподъемником (ЭСП)
в дверь.
Процесс не
очень
сложный
и трудоемкий, на все про все
уйдет примерно около двух часов
.
Для того чтобы произвести установку дополнительной клавиши электростеклоподъемника на дверь Ваз 2110, нам понадобится:
1) 9 метров провода (я использовал провода следующих цветов: черный, желтый, белый, по 3 метра каждый) 0,75 мм (сечение) 2) кнопка для управления ЭСП (ВАЗ 2110)* 3) колодка под кнопку ЭСП 4) клеммы «мама» большие — 2 ** 5) клеммы «папа» большие — 2 ** 6) клеммы «мама» маленькие — 7 ** 7) клемма «земля» 8мм — 1 колодки под клеммы «мама — папа» большие — 1 (каждого вида) 9) пластиковые хомуты (маленькие) — 8 10) пистоны для кропление обшивки двери — 7***
* — в принципе, вместо десяточной кнопки-качельки, можно поставить СИЛЬНОТОЧНЫЕ (силовые) кнопки от Калины или Приоры, но уточните у продовца, чтобы они билы сильноточными, триггерные не подойдут. ** — эти клеммы я не покупал, они шли вместе с колодками. *** — они у меня мягкие, поэтому не ломались => я их не покупал.
Схема подключения кнопки ЭСП в двери.
Теперь определяем номера контактов на кнопке и колодке, согласно схеме:
Так, разобрались. Следующим делом, нужно найти реле ЭСП. Обычно, реле располагается сверху крышки монтажного блока. Если у вас установлено более одного реле, то поочередно их вынимайте и проверяйте, работают ли ЭСП. Реле, после извлечения которого ЭСП перестали работать, и есть реле ЭСП.
Извлекаем его из гнезда, и снимаем минусовую клемму с АКБ. Затем отсоединяем само реле от корпуса. Для этого плоской отверткой слегка отожмите защелку держателя и надавите на его корпус. Держатель реле выйдет из зацепления. На рисунке обозначена защелка:
Нас интересует белый провод с черной полоской (это «+ 12 V» после зажигания. Если вы хотите, чтобы ЭСП работали вне зависимости от положения ключа зажигания, то перемкните 30 и 87 контакт реле ЭСП — белый с черной полоской и синий с черной полоской):
К нему то и цепляем наш «+12 V» провод (по схеме, он подключается на 2 контакт колодки, я использовал провод желтого цвета) Теперь нам нужна «масса». Взять ее можно и из двери, но там контакт весьма нестабилен, поэтому я звял массу с болта за монтажным блоком. Чтобы увидеть этот болт, откройте монтажный блок и загляните вверх и немного вправо).
Обожмите провод, который пустите на массу на конце «землей» и прикрепите к болту. (для этих целей использовал провод черного цвета)
Следующим шагом будет подключение плюса с подсветки. Я врезался к белому проводу подсветки пепельницы (для подключения также использовал купленный белый провод), находится он за щитком слева, что в ногах переднего пассажира.
На оранжевый провод внимания не обращайте (+ на подсветку магнитолы).
Вот, все три провода, что проведем в дверь мы подсоединили к источникам, далее нужно будет их провести через гофру внутрь двери. Снимаем облицовку средней стойки (выкручиваем один шуруп посередине и два внизу). Также ослабьте крепление водительского ремня безопасности на полу (болт на 17).
Чтобы было удобно провести провода через гофру, отсоедините ее от двери.
Откручиваем и снимаем ручку двери (два болта под крестовую отвертку). Затем снимаем обшивку (карту) двери, лучше всего это делать, начиная снизу. Не забудьте выкрутить гвоздик. Находим колодки (мама-папа) к двигателю ЭСП, разъединяем их.
Теперь начнется самое интересное. Обжимаем три проведенных нами провода маленькими мамами и вставляем их в колодку по схеме, приведенной выше. Соответсвенно, «+12 V» — (желтый) контакт 2
, плюс подсветки (белый провод) —
4
, а масса — черный — на
5
. Осталось 4 контакта: 1,3,6,7. Родной провод (зеленый с черной полоской), который шел на колодку двигателя ЭСП подключаем на
6
контакт, а оранжевый — на
3
контакт.
Подведем итоги
Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако вполне можно выполнить все работы своими руками в условиях обычного гаража.
Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.
Рекомендуем также прочитать статью о том, как подключить сабвуфер в автомобиле. Из этой статьи вы узнаете о доступных способах подключения саба к магнитоле, а также на какие тонкости и нюансы следует обращать внимание.
Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.
Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться заметно дороже, чем сразу приобрести готовое решение.

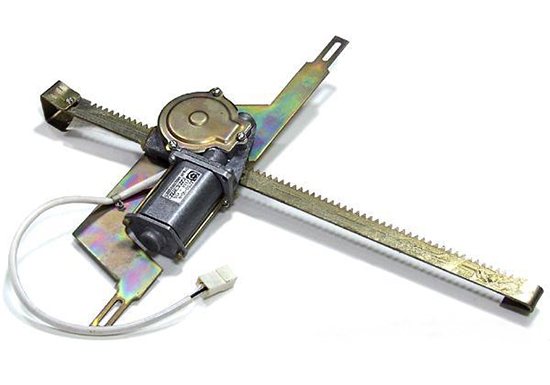

Электростеклоподъемники реечного типа
Реечные стеклоподъемники считаются одними из самых «долгоиграющих» по сравнению с остальными. Работают ЭСП реечного типа по принципу передачи вращательного движения от электромотора на шестерни, с последующим его превращением в линейное движение реек, которые выполняют подъем. Кроме надежности стеклоподъемники этого типа выполняют подъем стекол намного быстрее и тише, чем тросовые аналоги.
Но, как и все в это мире, реечные стеклоподъемники не безупречны и имеют свои недостатки. Главный недостаток состоит в том, что шестерни нуждаются в смазке, без нее они очень скоро начинают стираться, а сами электростеклоподъемники перестают нормально функционировать. Второй недостаток, особенно касается тех устройств, производители которых решили «сэкономить» на металлических деталях, и отдали предпочтение пластику. Дело в том, что этот материал хрупок и по прочности заметно проигрывает алюминию, в результате чего сокращается сроке службы таких ЭСП. Кроме прочего, реечный механизм более громоздкий, поэтому устанавливают их преимущественно в «больших» автомобильных дверях.
Электростеклоподъемники тросового типа
Главным преимуществом тросовых стеклоподъемником является их высокая ремонтопригодность. В случае неисправности вы без труда сможете починить механизм, а запчасти можно найти почти в любом автомагазине
Это преимущество, на первый взгляд, несущественное, однако как показывает практика, большинство автомобилистов выбирают этот тип ЭСП не обращая внимание на недостатки тросового механизма. Дело в том, что трос со временем изнашивается или вытягивается, кроме того из-за невысокой прочности пластиковых направляющих они часто выходят из строя, а электромотор очень склонен к перегреву

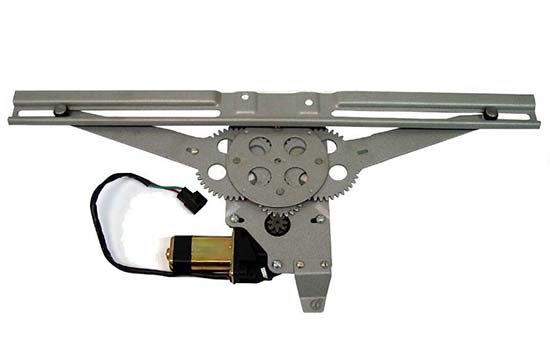

Электростеклоподъемники рычажного типа
ЭСП рычажного типа удачно сочетает в себе компактные размеры и высокую степень надежности. В таких элеткростеклоподъемниках моторчик крутит шестерню, которая выполняет передачу вращения одному или нескольким рычагам. В свою очередь рычаги двигают пластину, на которой установлено стекло. Главным недостатком этого механизма является неравномерная скорость движения стекла, чем оно выше, тем медленнее будет происходить поднятие.
Что касается стекла, то оно в независимости от типа механизма двигается по направляющим желобам или специальным рельсам.
Импульсные и неимпульсные стеклоподъемники?
Кроме типа подъемного механизма ЭСП разделяют на импульсные и неимпульсные. Первые способны работать в импульсном, а также в обычном режиме. Под «обычным» подразумевается, работа электростеклоподъемника исключительно при непосредственном нажатии и удержании пальца на клавише управления. Под понятием «импульсный» имеется ввиду кратковременное прикосновение, после которого стекло само полностью опустится или поднимется.
Импульсные стеклоподъемники чаще всего оснащены пятипозиционными клавишами управления, рычажок установлен в нейтральном режиме, от которого идет две скорости подъема вверх и вниз. Перемещая ползунок на одну позицию вверх, стеклоподъемник будет работать в «обычном» режиме, а стекло поднимется ровно настолько сколько по времени вы будете удерживать руку на клавише. Вторая позиция позволит полностью поднять или полностью опустить стекло.
Апр 14, 2015
Alexmtx › Блог › Правильные схемы подключения электростеклоподъемников (ЭСП) и доводчика стекол
Когда нужно самому установить ЭСП (электростеклоподъемники), то как всегда в интернете сложно найти правильные и понятные каждому схемы. Имея опыт в радиоэлектронике для всех выкладываю правильные и понятные схемы подключения ЭСП, интеллектуального доводчика стекол Pandora DWM-210 (но лучше поставить Sheriff PWM-200), а также простых доводчиков только на подъем стекла, устанавливаемых в разрыв провода на плюс мотора.
Берем силовые клавиши ЭСП (не триггерные (мультиплексные) от Итэлма): блок от «Гранты», а кнопку от «Калины» нового образца (именно она силовая), так как они самые симпатичные по виду. Это конечно не двухрежимные импортные кнопки, но с интеллектуальным доводчиком будут работать не хуже. Также ставим сам доводчик типа Sheriff PWM-200.
Силовые провода (выделенные жирным на схемах) используем толстые >= 1мм2, управляющие же можно брать тонкие = 0,5 мм2. Силовые кнопки легко определить по контактам — у них они толстые и плоские лопаточки, а у триггерных они тонкие штырьки как иголки!
Исключение! Если кнопки будут не на двери, а на центральной консоли и протянуты толстые провода >= 1,5мм2 от них к каждой двери — тогда можно обойтись без реле, так как дублирующей кнопки здесь нет, а каждая на свою дверь и просадки минимальны. Тогда далее можно не читать.
Плюс +12В нужно брать от блока предохранителей, а не от зажигания, иначе не будет работать автодоводчик стекол при постановке на охрану. Массу лучше брать от болта за монтажным блоком, а не в двери, так как контакт в двери может быть не очень хорошим. Хотя в двери контакт тоже хороший если авто не старый. Клеммы брать луженые.
Схема подключения силовой кнопки стеклоподъемника «АВАР»

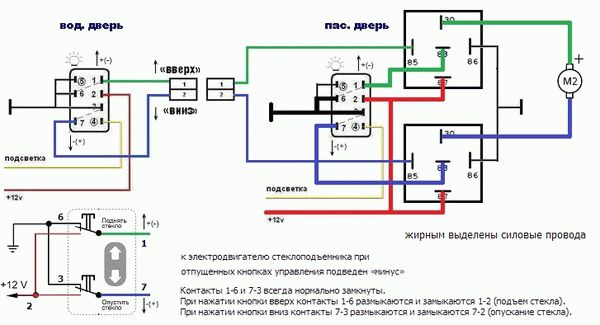

Схемы подключения дублирующей кнопки на двери водителя к основной кнопке пассажирской двери
При установке двух кнопок на один стеклоподъёмник они обычно устанавливаются последовательно (либо параллельно, но тогда обязательно развязываются через реле).
Основная кнопка — это кнопка, которая управляет стеклоподъемником той двери, на которой она установлена. Дублирующая кнопка — водительская, которая дополнительно с места водителя управляет другим стеклоподъемником.
Последовательное подключение (для триггерных кнопок)
Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.
Параллельное подключение (только для силовых кнопок)
Так как при последовательном подключении все-равно без реле не обойтись, то лучше сделать схему дублирования кнопки параллельно, развязав основную от дублирующей кнопки через два 5-ти контактных реле: провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле (провода здесь короткие), и мы тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира. Для несиловых (триггерных) кнопок в данном случае обязательно придется использовать еще 2 лишних реле, чтобы разгрузить пассажирскую кнопку (поэтому для триггерных кнопок всегда используется последовательное подключение).
Далее везде в моих схемах используется параллельное подключение, так как все кнопки силовые
.
Схема подключения мультиплексной (слаботочной) кнопки ЭСП
Схема подключения ЭСП когда мультиплексная кнопка замыкает контакты на массу
Размеры места установки под кнопки ЭСП «АВАР»
Доводчик стекол Pandora DWM-210
Что он дает: — полный ход стекла за одно кратковременное нажатие (“one touch”) — НО НЕ РАБОТАЕТ ОДНОВРЕМЕННО НА 2 СТЕКЛА (так как модуль имеет только один датчик электромагнитного шума мотора, тока и времени); — остановка стекла в любом положении повторным нажатием в любом направлении; — автоматическая остановка стекла при встрече с препятствием в проёме окна; — автоматическое отключение двигателей ЭСП по превышению тока; — автоматическое закрывание стекол при постановке автомобиля на охрану; — автоматическое открытие стекол при снятии с охраны в прежнее положение перед постановкой на охрану, если стоянка продолжалась не более 20 минут. (Счетчик оборотов работает довольно условно и может оставить закрытые окна или недозакрыть). Доводчик устанавливается в водительской двери.
ВНИМАНИЕ!При удержании кнопки доводчик не использует свои реле
, которые берут плюс (через предохранитель 20А) и минус от доводчика, а пускает на мотор весь ток прямо от кнопки, поэтому нужно после выхода от кнопки с длинными проводами ставить реле! Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.
При коротком же нажатии
на кнопку срабатывает доводчик со своими реле и доводит стекло.
Реле ставить только на вход в доводчик с выхода после дублирующей кнопки!
Если этого не сделать, то из-за просадок по длинным проводам последовательного подключения кнопок пассажирское стекло будет еле двигаться.
Выход доводчика должен соединяться напрямую с мотором без реле, иначе не будет работать детектирование электромагнитного шума двигателя и доводчик работать не будет!
На выходе водительской силовой кнопки реле не нужны, так как там все силовые провода короткие. Идеально ставить 2 доводчика на каждую дверь как делают штатно на иномарках — тогда режим AUTO будет сразу на 2 двери параллельно, а не поочередно. К тому же не нужно будет тянуть 2 лишних толстых провода на мотор из водительской двери в пассажирскую. Знал бы сразу, что Pandora DWM-210 такое кетайское г**но без своих реле в силовой части доводчика, приобрел и установил бы стеклоподъемник
Sheriff PWM-200
, в котором четко разделена силовая часть от управляющей и к тому же можно одновременно закрывать два стекла в одно касание! То есть он определенно лучше!
Это интересно: Скутер не развивает обороты
Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса: сперва водительская дверь, потом пассажирская, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий канал. Контроль закрытия осуществляется по электромагнитному шуму двигателя.
При включении питания модуль доводчика нуждается в калибровке по току срабатывания защиты. Нужно КОРОТКИМ нажатием опустить до конца каждое стекло, затем так же поднять. При этом доводчик запоминает характеристики двигателя. Управляющий сигнал на закрытие, открытие — ТОЛЬКО ОТРИЦАТЕЛЬНЫЙ. Управление можно сделать от центрального замка или от дополнительного канала сигнализации. Необходимо присоединить управляющий вывод охранной системы соответственно к «Бело/красному» (поднятие стёкол) И «Белому» (опускание стёкол) выводам модуля. Длительность запускающего импульса должна быть не менее 500мс. (0,5сек.). Внимание: у старых выпусков были перепутаны местами провода кнопок и двигателей — для таких блоков меняем местами провода под номерами: 9 2, 16 20, 15 10, 14 19, 13 18. На последних пандорах (ноябрь 2011 и новее) схема правильная, так что менять местами провода от кнопок и двигателей не нужно!
Доводчик в разрыв провода на подъем ЭСП
Дополнение от 05.10.2014 г. по просьбе SIBUR95. Есть доводчики, которые подключаются в разрыв провода на подъем, который идет на двигатель ЭСП. От доводчика идет 2 провода и они в нем постоянно замкнуты. При включении доводчика они разрываются и на одном появляется +, а на втором ничего. На GREEN при работе доводчика (постановке на охрану) появляется плюс и он идет на движок, а минус идет от кнопки (или от реле от 88 контакта на 30) на движок. Когда же доводчик не работает, то он просто замкнутым своим реле пропускает с BLUE на GREEN ток и все.
Здесь схема отличается только тем, что минус двигателя подсоединен напрямую к кнопке (или к реле, если кнопка дублирующая), а плюс так же проходит через доводчик, а реле стоит только на одном входе в доводчик, тем самым не нарушая детектирование шума двигателя.
Также еще можно сделать схему дублирования кнопки не последовательно, а параллельно на двух 5-ти контактных реле. Плюс в том, что исключается последовательная цепь, реле не будет лишний раз щелкать от основной кнопки, которая ближе к движку (с короткими проводами) а только от дублирующей. Минус в том, что для несиловых (триггерных) кнопок в данном случае придется использовать 2 лишних реле (реле 3 и 4 на схеме).
Схема на любое количество дублирующих кнопок и количество дверей
В параллель можно ставить сколько угодно кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно! В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал.
Отличие доводчика — всего лишь наличие МК между кнопками и силовыми реле. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса. В добротных, полнофункциональных доводчиках силовая часть и линии управления реализованы таким же образом + еще добавлены функции «автоопределения» активных управляющих уровней.
Если ставится доводчик типа PWM-200 on Sheriff со слаботочным управлением, то смысла в этих реле нет, так как они уже смонтированы в доводчике. Эта схема с реле — для понимания сути реверсивного управления и дублирования кнопок в параллель. Силовые выходы и в ЦЗ и в доводчиках реализованы именно таким образом.
Также желательно подключить неполярные электролитические конденсаторы на 22 мкФ 25В на контакты моторов ЭСП, чтобы сгладить размах токовых пульсаций в силовом канале доводчика и он корректно работал даже при износе моторов и внезапно не останавливал стекла при открытии и закрытии.
Обычная схема дублирующих кнопок на 4 двери
Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле (на схеме их нет).
