Для защиты электропроводки и электрооборудования от токов короткого замыкания или перегрузки в каждом автомобиле имеется блок с предохранителями и реле. Он монтируется в легко доступном определённом месте. Через электрические кабельные жгуты он по цепям соединяется с электрооборудованием и устройствами управления. В данной статье мы рассмотрим основные схемы инжекторных и карбюраторных моделей.

Также читайте на сайте как заменить печку на ВАЗ 2101-07

Где находится монтажный блок?

На автомобилях ВАЗ 2107 блок предохранителей (БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждая отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок, обеспечивающая включение или отключение электрооборудования и приборов.

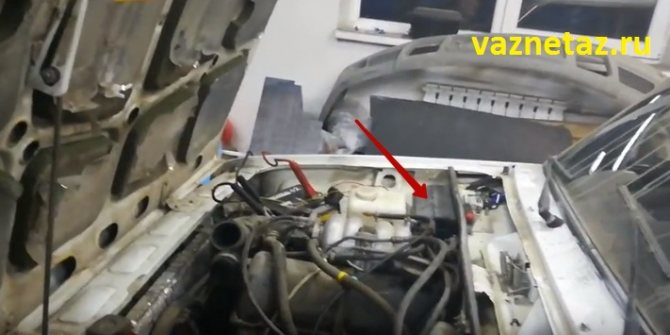

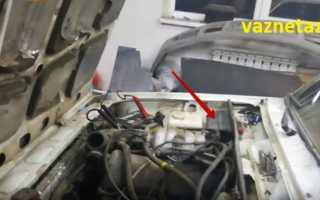

Фото. Расположение блока предохранителей ВАЗ 2107

Для удобства пользования и обслуживания БП на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

Важно! На новых моделях «семёрки» с инжекторными двигателями добавился дополнительный блок с реле. Он обеспечивает бесперебойную работу двигателя и бензонасоса. Расположен в салоне машины под бардачком.

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение БП.

Старые и новые модели немного отличаются, по этому рассматривать их лучше отдельно.

https://youtube.com/watch?v=TOE69jgF-tM

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДВОРНИКОВ.

Стартер не крутит на ВАЗ 2107 инжектор. Где искать причину.

Где Находится Реле Дворников На Ваз 2107

Где находится реле стеклоочистителей в автомобиле ВАЗ-2107?

Владельцы ВАЗ-2107 должны трансформировать и модернизировать автомобиль по-своему, если, конечно, не возникнет желание довести «чугун» до идеального, что возможно. Это относится к щеткам стеклоочистителей, которые показывают медленную езду на велосипеде.

Средство для чистки ветрового стекла предназначено для тщательной очистки поверхности ветрового стекла, поэтому, если оно не работает эффективно, не повреждается и не тормозит, дорога впереди в дождь или метель становится затруднительной для просмотра.

Функции стеклоочистителя основаны на получении достаточной мощности и бесперебойной работы регулятора. Последняя деталь незаменима в дизайне дворники

, поэтому каждый водитель ВАЗ-2107 должен знать, где является реле, так что он может быть заблокирован в любое время.

Реле управления стеклоочистителями

Стеклоочистители с электродвигателем 12 В. Однако это слишком большая мощность, если предполагается значительное количество постоянного тока. Это уменьшение постоянного тока в цепи реле RS-514, которая регулирует частоту стеклоочистителя. Автомобиль ВАЗ-2107 оснащен двумя стеклоочистителями. одно возможно без перерыва, другое. паузы через 4 секунды.

Реле стеклоочистителя для ВАЗ-2107, В частности, там, где это есть, многие автолюбители заинтересованы, иначе в некоторых случаях невозможно отремонтировать дворники ветрового стекла. Таким образом, механизм размещен под торпедой слева с направляющей на сиденье водителя. Установка осуществляется непосредственно на кузов автомобиля ВАЗ-2107, так как надежные замки выступают из двух винтов, расположенных под кабиной. Проверяя реле, вы можете убедиться, что оно подходит для проводки, на конце которой есть разъем для подключения устройства.

Разъем, отвечающий за подключение штекера, расположен на приборной панели рядом с регулировкой угла наклона фар. Чтобы завершить ремонт, вы должны получить его снизу. Если вы сомневаетесь, что выбрали правильный штекер, выключите его и убедитесь, что дворники работают.

Если рычаг является в положении 1, но дворник не работает, механизм не включается.

Что такое выключатель стеклоочистителей?

Замена реле стеклоочистителей на ВАЗ классик

Исправить глюки дворники

на классике.

https://youtube.com/watch?v=O12Xn1N2qOU

Блок предохранителей и реле новый образец (монтажный блок) ваз 2104, 2105, авар 2107 (402 и 404)

Обзор новой модели сборочных блоков для классики ВАЗ

2104, 2105,
2107
производство АВАР 402.3722.

Реле стеклоочистителя выглядит как коробка, окрашенная в черный цвет, к которой подключен провод длиной 15 см. Если вы начнете разбирать его, вы увидите внутри электрическую плату с электронными компонентами. Они собираются вместе и соединяются друг с другом, учитывая дизайн, разработанный дизайнерами, эта схема просто поддерживает реле дворник в работоспособном состоянии.

Для лучшего понимания мы разбираем щетки стеклоочистителей на части:

1. Электромагнитная катушка.
2. Микроскопический контроллер HP37.
3. Конденсатор.
4. Резистор.

Существует несколько резисторов, но они не так важны, как основной резистор, расположенный рядом с контроллером в правом нижнем углу устройства. Плата содержит 4 провода, которые передают сигналы от щетки стеклоочистителя ВАЗ-2107.

Как работает приемник дворника?

Стеклоочистители установлены на лобовое стекло ВАЗ-2107, они функционируют благодаря слаженной работе двигателя, реле, предохранителя, переключателя и источника питания 12 В. После подачи тока на соленоид стеклоочистителя автоматически подключается подвижная арматура, затем обмотка и, наконец, контакты крышки устанавливаются все ниже и выше.

Что произойдет дальше:

1. Якорь продолжается до середины, что позволяет отделить контакты сверху и выровнять контакты снизу.
2. В начале катушки находится кронштейн, оснащенный биметаллической панелью, завернутой в тонкий провод, который просто пропускает ток.
3. Ток способствует нагреву панели, а затем размыкает контакты.
4. Через некоторое время панель полностью остывает и занимает прежнее положение.
5. Когда контакты размыкаются, на катушке отображается ЭДС.
6. Для подавления электродвижущей силы в механизм встроен резистор 62 кОм.

Расшифровка предохранителей старого образца, схема, видео

В блоке старого образца карбюраторной «семерки» входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

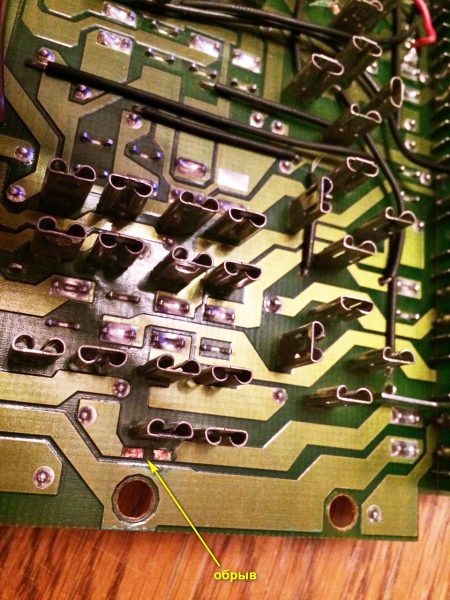

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП ВАЗ 2107.

Фото блок предохранителей ВАЗ 2107 старого образца

Корпус выполнен из пластика, сверху имеется крышка с нанесением расположения элементов на блоке и назначением в виде изображений. В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле.

Таблица с расшифровкой

Номер предохранителя и реле (номинальный ток*)	Назначение предохранителей и реле ВАЗ 2107
F1 (8А/10А)	Отвечает за работу задних фонарей, а точнее за фонарь, который включается при переключении ручки коробки передач на задний ход. Также он ответственен за работу электрического двигателя печки (отопителя), реле обогрева заднего стекла, еще её называют обмоткой. В автомобиле ВАЗ 21057 данное реле отвечает за электрический двигатель омывателя заднего стекла.
F2 (8/10А)	Предназначен для реле очистителя фар и лобового стекла, а также дворников ВАЗ 2107.
F3/4 (8А/10А)	Является резервным
F5 (16А/20А)	Отвечает за элемент (нагреватель) заднего стекла и соответственно за его реле, и все контакты этого узла.
F6 (8А/10А)	«Прикуриватель» в автомобиле ВАЗ 2107, а также розетка (штепсельная) для лампы.
F7 (16А/20А)	Отвечает за вентилятора охлаждающего двигатель, его двигатель, а также звуковой сигнал ВАЗ 2107
F8 (8А/10А)	«Аварийка», а также прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	«Противотуманки». Регулятор напряжения генератора Г-222 (на некоторых автомобилях)
F10 (8А/10А)	Панель приборов, стояночный тормоз, электропневмоклапан карбюратора, вольтметр, уровень топлива, уровень тормозной жидкости, давления масла, «поворотники», заряд аккумулятора.
F11 (8А/10А)	Стоп сигналы. Освещение салона. Лампы торможения.
F12 (8А/10А)	Очистители фар, дальний свет (правая фара).
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Подкапотная лампа. Освещение номерного знака. Габаритный свет (левая фара и правый задний фонарь).
F15 (8А/10А)	Лампа бардачка. Лампа приборов. Освещение «прикуривателя». Габаритный свет (правая фара и левый задний фонарь).
F16 (8А/10А)	Реле очистителя фар. Ближний свет (правая фара).
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе значение для штыревых предохранителей

Предохранители ваз 2107. Распиновка. Блок старого образца.

Видео: Признаки Неисправности Реле Зажигания Ваз 2107 Инжектор

Замена реле зажигания на ВАЗ 2107

Для вас не нужен особый инструмент для подмены реле зажигания без помощи других. Вы сможете просто сделать с устройствами, которые идут с хоть каким драйвером:

• отвертка с прямым и узким лезвием;
• крестовая отвертка;
• 10 гаечный ключ.

Если реле перестает работать, вернуть его нереально, так как вначале устройство этой части не предугадывает ремонтных работ. Потому при наличии заморочек с реле его можно поменять только новым.

Процедура для впрыска и карбюратора модели ВАЗ 2107 будет схожей. Чтоб сделать неопасную среду при подмене, до работы рекомендуется отсоединить отрицательный провод от аккума машины. Потом следуйте схеме:

1. Чтоб снять панель устройств, начните с освобождения зажимов при помощи отвертки.
2. Снимите ручки с рычагов, которые держат щит.
3. Снимите сопла воздуховода, отвинтив каждое из их при помощи отвертки.
4. Сходу после форсунок подтяните к для себя и выньте переключатель режима обогревателя, отсоединив от него провода.
5. Потом удалите вкладку шоссе из этого переключателя.
6. Используйте отвертку, чтоб удалить самонарезающий винт и его заглушку.
7. Открутите гайку, чтоб зафиксировать ручку сброса автомобиля.
8. Воткните ручку как можно поглубже на приборной панели.
9. Потом удалите правый край перекрытия.
10. Снимите гайку, которая укрепляет трос привода спидометра автомобиля.
11. Снимите шланг с фитинга.
12. Удалите провода, которые идут к панели.
13. После всех этих работ вы сможете удалить панель устройств.
14. Реле зажигания размещено вслед за ним, на специальной скобе. Открутите контргайку при помощи ключа 10 и вытащите реле.
15. Чтоб установить новое устройство заместо неисправного, сделайте установку в оборотном порядке.

Фото: вехи

Вы сможете вернуть собственный автомобиль до обычного использования при помощи стандартных отверток и гаечных ключей. Все виды работ с реле зажигания доступны даже начинающему водителю, потому нет необходимости снова платить технику по обслуживанию за работу с реле.

Как и реле втягивателя стартера, реле зажигания употребляется для дистанционного включения стартера и включения бендикса при помощи венца маховика.

Реле работает на основе электромагнита, где вокруг сердечника намотана катушка.

Конструкция и принцип действия

Когда электронный ток проходит через катушку, создается электрическое поле, под действием которого якорь движется снутри сердечника. Когда питание отключается, поле исчезает, якорь начинает свободно передвигаться вдоль сердечника.

Реле зажигания содержит в себе последующие составляющие:

• Электромагнит;
• Якорь;
• Возвратимая пружина;
• Контакты;
• Пара обмоток.

Электромагнит, в свою очередь, включает в свою конструкцию две катушки.

Тип катушки

особенности

Он подключен к корпусу реле зажигания, также к клемме управления.

Катушка чистки подключена к контакту мотора, также к клемме управления

Размещение устройства

Механизм работы узла основан на последующем:

• Когда напряжение подается на управляющий контакт, электронный ток начинает течь через катушки. Это приводит к возникновению электрического поля, под действием которого якорь совершает движения, сжимая возвратимую пружину;
• Якорь также перемещает бендикс, потом стержень, который замыкает контакты, замыкающие аккумулятор, при помощи стартера;
• Когда контакты замкнуты на выходе выдвижной катушки, которая перемещается на выход мотора, применяется плюс. Как следует, ток перестает течь через него. магнитное поле исчезает, но якорь остается в убранном положении из-за воздействия магнитного поля от удерживающей катушки;
• Арматура ворачивается в начальное положение после пуска мотора и выключения питания, что происходит под действием возвратимой пружины;
• В данном случае контакты разомкнуты, извив сгибается;
• Контакты повторителя представляют собой болты, которые инсталлируются в текстолитовой крышке, также пластинки (могут быть круглыми либо прямоугольными). Они закрывают болты, пока якорь движется.

Проверьте и замените

Если есть признаки неисправности в автомобиле, есть признаки повреждения частей системы зажигания, не торопитесь инкриминировать стартер и модуль. Часто виновником может быть малозначительный по размеру и цены элемент. реле.

Демонтажные работы

Для проверки реле для вас нужно:

• Вооруженный омметром либо мультиметром, больше подходит для автомобилиста, где все есть нужные режимы;
• Провести испытание на сопротивление;
• Проверьте удерживающую катушку, подключив один провод тестера к проводному реле, а другой. к земле, другими словами к корпусу;
• Дальше проверьте обмотку втягивающего устройства. Тут клеммы соединены с болтом, соединяющим обмотку возбуждения стартера, и болтом, соединяющим провод управления;
• При отсутствии сопротивления вывод только один. провал.

Проверка мультиметра

Ремонт замка зажигания не имеет смысла. Товар подлежит только замене. Это также стоит копейки.

Для вас необходимо будет выполнить несколько обычных операций, чтоб поменять его. Вы не должны быть автомехаником тут

1. Отсоедините аккумулятор, удалив отрицательный вывод.
2. Используйте шлицевую отвертку, чтоб отвинтить четыре винта на крышке управляющий колонки. Это дозволит для вас просто удалить предмет.
3. При помощи крестообразной отвертки ослабьте другой самонарезающий винт, удерживающий нижнюю часть крышки.
4. Снимите крышку управляющий колонки.
5. В нижней части находится блок жгута с проводами, к которому подключено реле зажигания.
6. Чтоб поменять реле, просто отсоедините устройство от устройства и установите новый элемент на его место.
7. Проверьте итог автомобиля с новейшей рейкой.

Видите ли, в проверке и подмене устройства нет ничего сложного. Он редко выходит из строя, но стоит смотреть за состоянием реле зажигания.

Расшифровка предохранителей и реле нового образца, схема, видео

В новом исполнении БП по надёжности и качеству выполнен с учётом современных технологий:

1. На смену цилиндрическим предохранителям пришли плавкие вставки со штыревым контактом, которые располагают на плате блока в два ряда.
2. На их корпусе нанесена величина нагрузки. Корпус плавкой вставки прозрачный и в случае перегорания контакта будет виден разрыв контакта.
3. Для обслуживания, замены применяют специальный пластмассовый съёмник, который закреплён на корпусе монтажного блока. Или берут обычные пассатижи для выемки из гнезда блока.

Корпус БП так же выполнен из пластика черного цвета. Внутри располагается одна монтажная плата. Внешний вид монтажного устройства представлен на рисунке ниже. Распиновка также ниже.

Блок предохранителей ВАЗ 2107 нового образца. Фото

Расшифровка элементов

1. Вентилятор печки, фонари заднего хода, лампа (контрольная), реле обогревателя стекла (заднего), электрический двигатель дворника (заднего) и заднего насоса омывателя.
2. Электрический двигатель дворников лобового стекла.
3. Первое резервное гнездо.
4. Второе резервное гнездо.
5. Питание, подающееся на обогрев заднего стекла.
6. Питание розетки, а также прикуривателя и часов.
7. Звуковой сигнал и радиаторный вентилятор.
8. Питание поворотников в аварийном режиме.
9. Питание противотуманных фар и питание бортовых элементов.
10. Питание приборной панели (подсветки и лампы).
11. Питание задних ламп стоп сигналов.
12. Дальняя фара света (правая).
13. Дальняя фара света (левая) и контрольная лампа заднего хода.
14. Лампы габаритов (задний правый и передний левый), а также подсветка номерного знака и пространства под капотом.
15. Питание лампы освещения бардачка и габаритные огни (правый передний и задний левый).
16. Правая лампа ближнего цвета.
17. Левая лампа ближнего света.

Реле

K1

• Реле включения обогрева заднего стекла

K2

• Реле очистителя и омывателя фар

K3

• Реле включения звуковых сигналов

K4

• Реле включения электровентилятора охлаждения (с 2000 года не используется)

K5

• Реле включения дальнего света фар

K6

• Реле включения ближнего света фар

Обозначения предохранителей и реле дополнительного монтажного блока в инжекторных моделях ВАЗ 2107

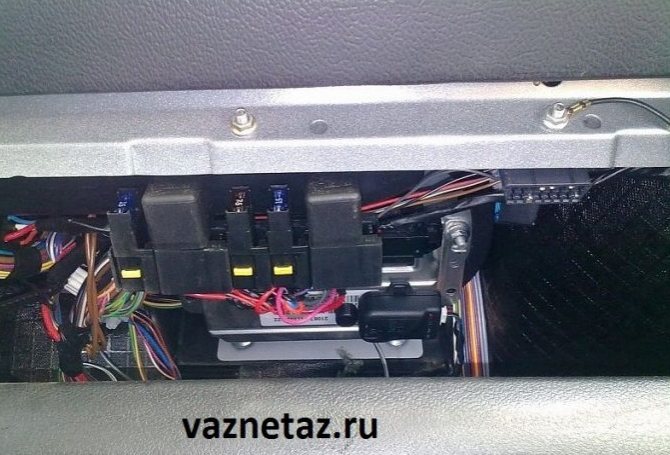

В инжекторных моделях ВАЗ 2107 есть еще дополнительный блок, который устанавливается под бардачком в салоне автомобиля. Его главное назначение в контроле включения электробензонасоса, электровентилятора, также есть главного реле.

Дополнительный блок реле ваз 2107

Схема дополнительного блока реле и предохранителей ВАЗ 2107

Расшифровка дополнительного блока:

1. защита силовых цепей главного реле;
2. главное реле;
3. защита цепи постоянного питания контроллера;
4. защита цепи реле электробензонасоса;
5. бензонасос;
6. электровентилятор;
7. диагностический разъем.

Ещё есть ряд реле, которые необходимы для обеспечения работы оборудования:

1. Привод «дворников» (очистителей ветрового стекла) PC-514, располагается под приборной панелью, с водительской стороны.
   Открутить два винта

   Важно не ошибиться и не попутать разъемы

2. Стартера 113.3747 или 90.3747-10. Место расположения — подкапотное пространство, правый брызговик.

   Реле включения стартера

3. Поворота, зажигания, аварийной сигнализации. Место расположения — за приборной панелью.

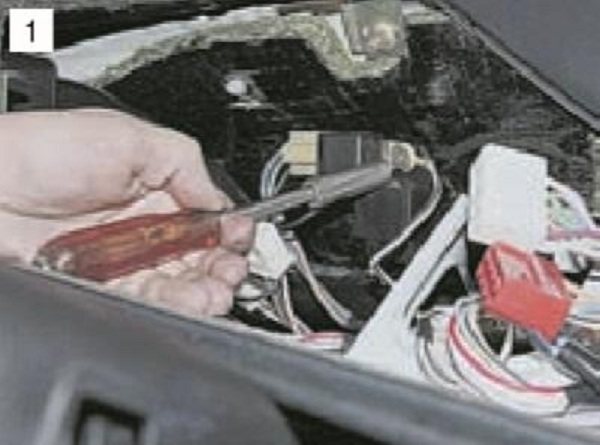

   Снять щиток приборов и открутить гайку крепления реле

4. Предохранитель противотуманок, устанавливается рядом с местом радиоприёмника, под заглушками.
   Вынуть две центральные кнопки

   Заменить предохранитель

5. Предохранитель очистителя фар расположен в электропроводке, непосредственно у привода очистителя.
   У фары находится предохранитель

   Произвести замену

Для удобства обслуживания и выявления отказа работы цепей в электрооборудовании машины при неисправностях не связанных с работой предохранителей и реле применяется электрическая расширенная схема, представленная на рисунку ниже (для увеличения кликните на картинку).

Схема блока предохранителей ВАЗ 2107

Расшифровка схемы блока предохранителей

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Замена плавких предохранителей

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

1. Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
2. Если не видно повреждения визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
3. Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе или номинальному току цепи.
4. Выемка вставки из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.

НЕ РАБОТАЕТ ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА

Для удаления загрязнений с лобового стекла совместно со стеклоочистителем задействуется омыватель. Устройство разбрызгивает воду или специальную жидкость. Основными элементам этого механизма являются:

• бачок для жидкости;
• моторчик;
• форсунки;
• соединительные трубки.

Насос омывателя расположен в бачке и подает жидкость по трубкам к форсункам

В процессе эксплуатации автомобиля с омывателем могут возникать различные неполадки, которые приводят к отсутствию его работоспособности:

• выход из строя моторчика;
• перегорание предохранителя;
• перегибания трубок;
• поломка подрулевого переключателя;
• плохой контакт по цепи питания.

ПРОВЕРКА МОТОРЧИКА

Отсутствие работоспособности насоса омывателя легко проверить. Для этого достаточно открыть капот и потянуть на себя рычаг подрулевого переключателя, отвечающего за функцию подачи жидкости на ветровое стекло. В этот момент работа моторчика будет отчётливо слышна. Если же этого не происходит, то неисправность может быть вызвана как в самом насосе, так и в предохранителе либо другой части электрической цепи. Чтобы убедиться, что неполадка кроется именно в моторчике, щупами мультиметра замеряем напряжение при включении омывателя. Если напряжение есть, а насос не работает, то нужно позаботиться о его замене.

ВИДЕО: ПРОВЕРКА МОТОРЧИКА ДВОРНИКОВ НА «КЛАССИКЕ»

ФОРСУНКИ

Если моторчик работает, а жидкость через форсунки не подаётся, то проблему выявить будет несложно, поскольку причин такого явления всего несколько:

• засор штуцеров форсунок;
• соскочила подающая трубка;
• перегибание трубки.

Определить неисправность можно при осмотре трубок от моторчика к форсункам. Если участков с перегибами нет и трубка не слетела, то причина кроется в засоре распылителей, которые можно прочистить швейной иглой и продуть компрессором.

Если моторчик и трубки омывателя находятся в исправном состоянии, то стоит прочистить форсунки при помощи иглы и компрессора

ПРЕДОХРАНИТЕЛЬ И МОНТАЖНЫЙ БЛОК

Целостность предохранителя проверяют таким же образом, как и для стеклоочистителей. За работу омывателя отвечает тот же защитный элемент, что и для дворников. Кроме предохранителя иногда перегорает дорожка в монтажном блоке, по которой подаётся питание на омыватель. В этом случае нужно разобрать блок предохранителей и восстановить токопроводящий элемент посредством пайки, предварительно зачистив дорожку от лака.

Иногда в монтажном блоке происходит перегорание дорожки, которую можно восстановить посредством пайки

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

К проверке подрулевого переключателя на ВАЗ 2107 стоит приступать в том случае, если предохранитель, моторчик и вся электрическая цепь, по которой подаётся напряжение к насосу, находится в исправном состоянии. Проводка в этом случае не должна иметь обрывов, оплавленной изоляции и других видимых повреждений. Чтобы проверить подрулевой переключатель будет достаточно только мультиметра. Отключив разъёмы от рассматриваемого устройства, соединяем щупы прибора в режиме прозвонки с двухконтактной колодкой. Если переключатель исправен, то в режиме включения омывателя прибор покажет нулевое сопротивление. В противном случае механизм придётся заменить.

ВИДЕО: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

1. Снять с реле подключённую колодку.
2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
3. Если необходимо, то нужно зачистить контакты.
4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Видео: проверка реле своими руками

Замена блока предохранителей, видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта.

Видео замены блока предохранителей ВАЗ 2107.

Замена монтажного блока (блок предохранителей) на ВАЗ 2101-07

Последовательность операций следующая:

1. Отсоединяется от АКБ клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковывают все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.

   Крепления блока

   Откручиваем болты

6. Монтируется новое устройство в обратной последовательности.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла. Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач). Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения. Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»). Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора Лампы указателей поворота на приборной панели Электропневмоклапан Датчик топлива и лампа его окончания на приборной панели Датчик температуры охлаждающей жидкости на приборной панели Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели Лампа заряда аккумулятора Лампа закрытия дроссельной заслонки Реле электровентилятора Термовыключатель вентилятора Обмотка возбуждения генератора.

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности, следует заменить реле на новое.

Что такое реле стеклоочистителя и его назначение

Начнем с того, что дворники на автомобиле ВАЗ-2107 приводит в действие электромотор постоянного напряжения 12В. Но двигатель самостоятельно не смог бы обеспечить такую маятниковую работу дворников. К тому же такой электромотор имеет большую мощность, а значит, и немалую величину постоянного тока. Чтобы уменьшить ток в цепи включения стеклоочистителя устанавливается реле типа РС-514, которое также выполняет функцию периодичной работы дворников. В автомобиле ВАЗ-2107 имеется два режима движения дворников – без перерыва, и с периодичностью четырех секунд.

Располагается устройство в области водительского места под торпедой слева. Крепится оно напрямую к кузову автомобиля ВАЗ-2107 с помощью двух винтов и находится под обивкой салона. Из реле выходит провод со штекером для подключения. Разъем, где подключается штекер, расположен на приборной панели возле регулятора гидрокорректора фар. Добраться к нему можно только снизу, а найти правильно необходимый штекер можно путем отключения предполагаемого и проверки работы дворников, если при включении рычага в положение 1 стеклоочиститель не приводится в действие, то устройство отключено.

Из чего состоит?

Снаружи реле стеклоочистителя представляет собой небольшую черную коробочку с отходящим проводком длиной до 15см. Если его разобрать, то внутри находится электрическая плата, на которой расположены элементы электроники. Они собираются по определенной схеме, что и обуславливает его работоспособность. Итак, как видно на рисунке, реле состоит из таких основных деталей:

1. Электромагнитная катушка;
2. Микроконтроллер типа ХП37;
3. Конденсатор;
4. Резистор.

Это основные элементы, как видно на фото, есть еще некоторые резисторы, но важную роль играет именно тот, который расположен возле контроллера под номером 4. К плате подведено четыре провода питания, посредством которых и осуществляется передача сигналов от релюшки.

Принцип работы устройства

Стеклоочиститель работает посредством электромотора, реле, предохранителя, переключателя и питания 12В. На электромагнитную катушку 1, расположенной на печатной плате, подается ток при включении дворников. Катушка включает себя подвижный якорь, обмотку и замыкающие верхние и нижние контакты. Катушка, получив питание, оттягивает якорь от сердцевины, тем самым размыкая верхние контакты, а нижние замыкаются соответственно. На основании катушки имеется кронштейн с биметаллической пластинкой. Эта пластинка обмотана нихромовой тонкой проволокой, по которой протекает ток. Ток соответственно нагревает пластинку и она выгибается, размыкая контакты. Спустя время, пластинка остывает и принимает прежнее положение. Когда контакты размыкаются, то в катушке наводится ЭДС. Чтобы эту электродвижущую силу пресечь, параллельно обмотке включен резистор величиной 62 кОма (расположен возле контроллера на рисунке 1 под номером 4).

Схема работы: подается питание к релюшке, в которой замыкаются контакты посредством срабатывания катушки, электродвигатель получает питание и приводится в действие. За 1-3 секунды биметаллическая пластина нагревается и срабатывает, отключая питание с мотора. Когда щетки дворников вернулись в исходное положение, пластина остыв, снова приводится в действие. Резистор 4, отсекающий самонаводящуюся ЭДС, создает ту самую паузу задержки, по которой осуществляется периодичность работы дворников. Так осуществляется процесс движения стеклоочистителя.

Предохранители (F)

В ВАЗ 21074 используются вставки на номинальный ток 8 и 16 ампер. Кроме F5 и F7, все остальные рассчитаны на ток 8А.

1. Цепи управления обогревателем заднего стекла, ламп в фонарях заднего хода, вентилятора печки.
2. Электрооборудование очистителя и омывателя лобового стекла, передних наружных осветительных приборов;
3. Запасной;
4. Запасной;
5. Силовая часть обогревателя заднего стекла;
6. Разъемы прикуривателя и подключения переносной лампы;
7. Цепи звукового сигнала, вентилятора охлаждения радиатора системы охлаждения;
8. Цепи сигнализации поворотов при включении в режиме аварийки;
9. Защита регулятора напряжения в цепях генератора;
10. Аналогично F8, но при работе в штатном режиме указателей поворотов. Контрольные приборы на панели, сигнализация уровня топлива в баке, давления масла в двигателе, включения ручника и уровня жидкости в расширительном бачке тормозной системы;
11. Цепи ламп стопов и плафона освещения в салоне;
12. Освещение в правом переднем фонаре;
13. Освещение в левом переднем фонаре, сигнализация включенного состояния дальнего света;
14. Левая лампа передних габаритов, задних габаритов с правой стороны, освещение номера, освещения моторного отсека;
15. Правая лампа передних габаритов, задних габаритов с левой стороны, освещение приборной панели;
16. Ближний свет фар (правая сторона);
17. Ближний свет фар (левая сторона);

Следует помнить, что зачастую неисправности автомобиля, связанные с его электрооборудованием, устраняются путем банальной замены плавкой вставки. Поэтому настоятельно рекомендуется иметь под рукой запасные плавкие вставки используемых номиналов. Эта рекомендация справедлива для всех без исключения автомобилей.
