Предупреждаю сразу! Данная доработка топливной системы очень противоречива, несовершенна и требует дополнительных доработок! Установка данного кит комплекта производится на свой страх и риск! Будьте бдительны и соблюдайте правила техники безопасности!

Однако… Доброго Времени суток))

Испокон веков карбюраторные Жигули (Классика, Зубилы, Нивы) глохли в жару( С одной стороны, это связано с конструкцией топливной системы, с другой же стороны, законами Физики и Химии.

Положив руку на сердце, я с уверенностью могу сказать, что перепробовал всевозможные варианты доработки и настройки механических штатных бензонасосов, как и ДААЗ, так и ПЕКАР… был даже куплен новый карбюратор ОЗОН 2105-20… Два ДААЗовских насоса, два ПЕКАРовских насоса, 6 штоков, 3 паронитовые трубки и чертова туча регулировочных прокладок… И все это ушло в чермет!

Уже отчаявшись, я думал об инжекторе, даже о шеснаре, но, по счастливой случайности, наткнулся на статьи об установке электрических топливных насосах на карбюраторные авто. Говорю сразу, затея очень дорогая, но и средств было утрачено не мало на классические насосы. Выбор был не велик, и я начал проникаться в тонкости внедрение данного узла в автомобиль.

Теперь поговорим о гвозде нашей программы — Электрический бензонасос низкого давления

Если Вам кто нибудь скажет, что вместо штатного насоса можно установить насос от инжектора, то знайте, перед Вами — дилетант))

Инжекторный бензонасос обладает очень большим давлением — 3.5бар, 5бар и тд А Нам необходимо, что бы бензонасос выдавал в от 0.1бар до 1.4бар (в зависимости от комплектации)

Мой выбор пал на насос krauf kr7777p

Как показывает практика, данный насос, в Жигулевской топливной магистрали с полной обраткой в бак, выдает стабильно давление 0.35-0.4бар (хотя заявлено заводом изготовителя 0.2бар). Верхний порог давления игольчатого клапана карбюраторов ОЗОН и СОЛЕК равен 0.5бар. При увеличении давления в топливной магистрали свыше данного значения, игольчатый клапан теряет свою работоспособность, в последствии, топливо начинает непрерывно поступать в поплавковую камеру сверх уровня! Это приведет к обогащению смеси, нестабильному холостому ходу, заливанию свечей зажигания, гидроудару или пожару в подкапотном пространстве Вашего автомобиля!

Так что можно смело утверждать, что данный насос, по своим характеристикам, идеально подходит на замену штатного механического насоса как и на классику, как и на зубилы, так и на ниву.

Теперь о тонкостях установки:

1. Необходимость установки полной обратной магистрали в бензобак! На это есть причины: Первая причина — это охлаждение бензонасоса. Так как бензонасос будет внедряться в автомобиль отечественного производства, то место установки насоса будет в подкапотном пространстве (вместо штатного), а там достаточно жарко. Система охлаждения насоса осуществляется через циркуляцию топлива через насос. То есть если закольцевать обратку прям в подкапотном пространстве, то насос будет качать горячее топливо по кругу, тем самым он будет перегреваться и в скором времени выйдет из строя! Вторая причина — это давление, создаваемое бензонасосом. Если же мы не будем внедрять полную обратку, то это чревато увеличением давления в топливной магистрали свыше пикового порога давления игольчатого клапана, что приведет к печальным последствиям и выходу из строя игольчатого клапана поплавковой камеры + мы не можем забывать про охлаждение насоса, без обратки не будет охлаждения насоса и он быстро выйдет из строя. Между нами, мальчиками… новый насос стоит примерно от 1800р до 2500р и будет обидно угробить эти деньги))

Если же Вы сомневаетесь, то посмотрите как реализован электро бензонасос низкого давления на карбюраторных иномарках, практически везде будет полная обратка в бак.

2. Блок управления бензонасосом. Здесь не все так радужно( Подобрать полноценный блок управления бензонасосом от иномарки не получится (слишком дорого и сложно). Изготовить самому полноценный блок управления с системой безопасности так же является трудной задачей(( Поэтому в данном кит комплекте все очень сурово и прямолинейно!

За управление бензонасосом отвечает 4х контактное реле.

По подключению: Клемма 87: Зеленый провод, питание (+) на насос. Клемма 86: Черный провод, питание (-) на насос и на массу авто. Клемма 85: Коричневый провод (+), идет на катушку на клемму «Б». Клемма 30: Красный провод (+), идет на + аккумулятора через 15А предохранитель.

Почему требуется установка реле? Почему нельзя на прямую подключиться через замок зажигания или просто кинуть плюс на катушку? Установка реле необходима для уменьшения нагрузки как и на сам насос, так и на другие элементы электрооборудования автомобиля (что бы провода не горели и насос не помер).

С этим разобрались, теперь поговорим о самом сложном и невыполнимым — система безопасности! На всех иномарках, с такой системой подачи топлива, при резкой остановки двигателя (двигатель заглох, а зажигание осталось включенным) бензонасос перестает работать, так как срабатывает система безопасности (аварийное отключение). Это необходимо для предотвращение возгорания топлива при неисправности или дтп! В нашей же ситуации, при заглохшем двигателе (зажигание включено), насос все равно продолжает качать топливо по магистрали. Только после отключения зажигания насос перестает работать. На данном этапе Я так и не смог решить эту проблему( Единственно что приходит на ум, это установка тумблера (кнопки) подачи напряжения на насос непосредственно в салон автомобиля. Это поможет обезопасить Вас и Ваших пассажиров при нежелательных обстоятельствах!

Функции топливного насоса

Бензонасос – это обязательная составляющая системы питания любого двигателя. От того, насколько стабильно работает устройство, зависит правильный пуск и стабильность работы мотора. Как правильно, карбюраторные Жигули снабжаются механизмами диафрагменного вида ДААЗ 2101. Это довольно простое с точки зрения конструктивных особенностей устройство, которое легко поддается ремонту в домашних условиях. С другой стороны, ремонтировать его приходится часто.
Задача топливного насоса заключается в том, чтобы подать бензин в карбюратор.

Как уже говорилось выше, конструкция механизма несовершенна, что приводит к частым проблемам. Дело в том, что чаще всего качество топлива на наших заправках оставляет желать лучшего. А насос постоянно работает под высокой нагрузкой. Постепенно возникают неполадки бензонасоса, что приводит к нестабильной работе силового агрегата.

Когда "болеет" бензонасос

Vega 60 – лучший топливный насос для дизеля 12/24 В

Всасывающий насос Petroll Vega 60 используется для дозаправки автотранспортных средств из специально приспособленного резервуара. Подходит для автопарков производственных и с/х предприятий, строительных компаний и складских объектов.

Оснащается всасывающим и напорным шлангами, а также электрическим шнуром. Способен транспортировать топливо на 5 м по вертикали и на 25 м по горизонтали. Работает с перерывами поле 30-минутного функционирования. Характеристики: напряжение сети 12/24 В, мощность 200 Вт, производительность 60 л/мин.

Плюсы:

• оптимальные рабочие характеристики;
• комплектация крепежными клипсами и (опционально) заправочным пистолетом;
• мобильность: нет необходимости в сети 220 В;
• удобство пользования: малый вес (4,8 кг) и небольшие размеры (31×21×21 см);
• небольшая стоимость: цена – 6,363-6,507 тыс. руб.

Минусы:

• короткий провод: 2м;
• небольшой гарантийный срок: 0,5 лет.

Где находится бензонасос ВАЗ 2107

В зависимости от типа питания двигателя меняется и место расположение бензонасоса. Более того, на карбюраторных «семерках» стоят обычные механические насосы. Установлены они в моторном отсеке, сбоку на блоке цилиндров. Отличительная черта — наличие рычажка ручного привода.

На фото ВАЗ 2107, проблемным узлом которого является бензонасос

С обеих сторон к узлу подключены шланги топливной магистрали. А вот владельцы инжекторных Лад должны искать топливный насос в задней части автомобиля. Точнее, электронасос размещен непосредственно в топливном баке, который, в свою очередь, закреплен в зоне правого заднего крыла, под обшивкой багажника.

Как проверить на неисправности бензонасос (карбюратор):

1. Ослабив хомут, снимите со штуцера шланг, подающий топливо на карбюратор.
2. Чтобы препятствовать вытеканию из шланга бензина, заглушите его заранее приготовленным болтом М8.
3. Несколько раз качните рычагом ручного привода.
4. Из выпускного штуцера должна выстреливать при этом сильная струя топлива. Если так и есть, насос исправен. В противном случае продолжите проверку.
5. Ослабьте хомут, снимите второй шланг и заглушите его аналогично первому.
6. Заслоните впускной штуцер пальцем и пару раз качните рычаг. Должен ощущаться вакуум, то есть палец будто всасывает в отверстие. Если всасывание присутствует, необходимо проверять топливную магистраль. Если же палец не всасывается, нужно заменить насос либо произвести его ремонт.

Видеоролик о неисправностях бензонасоса

Замена:

1. Используя щетку по металлу, WD-40 (или уайт-спирит), очистите зону примыкания насоса к блоку цилиндров.
2. Отсоедините и заглушите болтами М8 оба шланга.
3. При помощи ключа на 13 отверните две крепежные гайки.
4. Снимите бензонасос со шпилек.
5. Установите новый насос в обратном порядке.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

• ключ на 13 мм;
• крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

1. Протираем насос ветошью.
2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.
3. Стягиваем шланги со штуцеров.

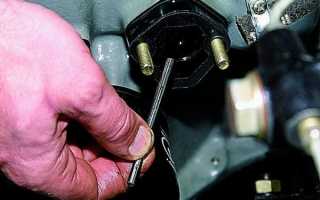

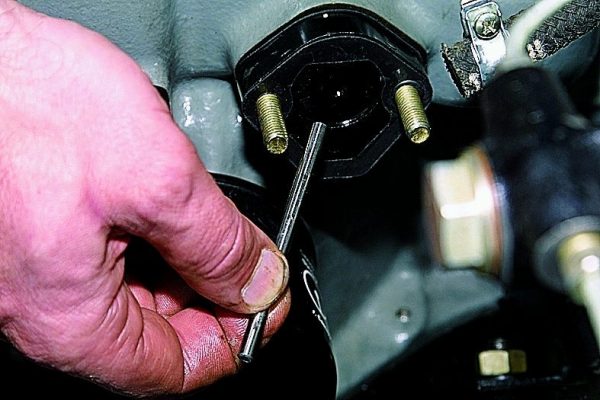

Если требуется замена штока, то просто вынимаем его из теплоизоляционной проставки и меняем на новый.

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

• ключ на 8 и 10 мм;
• крестовую отвёртку.

Порядок действий по разборке таков:

Отворачиваем болт, удерживающий верхнюю крышку.

При сборке сетчатый фильтр необходимо установить таким образом, чтобы его отверстие находилось над клапаном.

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

Последовательность действий по разборке такова:

Удаляем кернения при помощи надфиля.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает. Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма.

Регулировку положения узла необходимо проводить в том случае, если после его снятия производилась замена прокладок или старые уплотнители были сильно вдавлены.

Топливный насос уплотняется несколькими прокладками:

• регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
• теплоизоляционная;
• уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

Устанавливаем уплотнительную прокладку.

Видео: как отрегулировать бензонасос на «классике»

Как устроен механизм

Бензонасос состоит из небольшого количества деталей, которые соединяются с помощью крепежных элементов. Верхняя часть корпуса снабжена двумя штуцерами, с помощью которых бензин уходит в карбюратор. Наличие рычага дает возможность автовладельцу в случае необходимости вручную «подкачать» топливо из бака. Так делают, если автомобиль долгое время стоял без работы.

Работа механизма основана на том, что создается давление, которое позволяет поддерживать приемлемый уровень бензина в камере карбюратора. Диафрагма может либо уменьшить, либо совсем прекратить движение топлива, если в топливной магистрали установился максимальный уровень давления. Как правило, бензонасос размещен в левой стороне подкапотного пространства сбоку от блока цилиндров.

Принцип работы бензонасоса следующий:

1. Механизм газораспределения приводит в движение кулачок привода, который приводит в действие толкатель бензонасоса.
2. Движущиеся внутри мембраны вызывают разрежение в камере или высокое давление.
3. Если давление разряжено, выходной клапан приводится в закрытое состояние. Бензин начинает поступать во впускной клапан.
4. Когда давление повышается, впускной клапан приводится в закрытое состояние, а топливо с помощью шланга начинает поступать в карбюратор.

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе). Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей. Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется.

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм. Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника.

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем. На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Как выбрать топливный насос для Ваз 2107 (инжектор или карбюратор)

Часто гораздо проще осуществить замену бензонасоса на ВАЗ 2107, чем ремонтировать тот, что сломался. Сегодня наибольшей популярностью пользуются модели от и ДААЗ.

Если заводское устройство стоит около 600 рублей, то насосы компании ДААЗ могут быть в два раза дороже. Сегодня можно часто услышать мнение о том, что эти устройства более надежны, так как при больших температурах в них не образуется так называемая паровая пробка. Однако опыт реальных владельцев показывает, что это мнение ошибочно. И по качеству они ничем не лучше своих дешевых аналогов. Вы считаете, что это не так? Приведите свои доводы в комментариях!

Также сегодня можно встретить на рынке представителей компаний OTA (Итальянское оборудование) и QH (оборудование из Великобритании). Эти механизмы отличаются более высокой надежностью и прочностью. Но и цена у них практически в три раза дороже.

Бензонасосы ДААЗ vs Pekar

Поймал я на днях паровую пробку в бензонасосе. Чему был очень удивлен ведь у меня фирменый бензонасос Пекар в котором не бывает паровых пробок. Решил разобраться в чем же дело. Вскрыв бензонасос был несколько шокирован его содержимым. что и побудило меня к написанию этой статьи. Итак ДААЗ vs Pekar.

Для начала некоторое описание насосов.

Слева Пекар справа ДААЗ

Пекар — слова производителя. ЭКСПЛУАТАЦИОННАЯ НАДЕЖНОСТЬ — Маслобензостойкая мембрана из импортных материалов — Гальваническое покрытие деталей обеспечивает защиту бензонасосов от неблагоприятного воздействия окружающей среды РЕМОНТОСПОСОБНОСТЬ — Впервые в России применяется модульная конструкция узлов бензонасосов ГЕРМЕТИЧНОСТЬ — Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК — Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок в системе питания двигателя БЕНЗОНАСОСЫ ОБЕСПЕЧИВАЮТ: — бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С — работоспособность двигателя автомобиля в соответствии с техническими условиями

Давление при нулевой подаче, при частоте вращения кулачкового вала 2000 об/мин, (кгс/см2) 0,22 — 0,35 Разрежение, создаваемое насосом, при частоте вращения кулачкового вала 2000 об/мин, не менее (кгс/см2) 0,4 Производительность на свободный слив при температуре топлива 20°С, при частоте вращения кулачкового вала 2000 об/мин, не менее (л/час) 60 Всасывание (время от начала закачивания до начала подачи топлива), при частоте вращения кулачкового вала 200 об/мин, не более (сек) 10 Герметичность клапанов (падение давления в течение 10 мин), не более (кгс/см2) 0,05 Наружный диаметр диафрагмы (мм) 70 Масса насоса, не более (кг) 0,5

ДААЗ — слова производителя тут надо сказать производитель оказался скромнее.

Насос бензиновый с механическим приводом диафрагменного типа размерностью 70, предназначен для подачи бензина к карбюратору в системе питания автомобиля.

Использование в конструкции трех диафрагм с разделением дистанционной проставкой предотвращает выплескивание бензина в подкапотное пространство при нарушении целостности одной из диафрагм.

Производительность на свободный слив,л/ч 60 Если посмотреть внешне на оба насоса то заметро что у бензонасоса ДААЗ полость под бензин значительно больше, в этом и есть главный ход Пекара. т.к. у пекара куполообразной крышки нет, на это и клюет покупатель. Думая что под этой самой крышкой и образуется паровая пробка. Ан нет дело в том что эта крышка ничто иное как ВПУСКНОЙ отстойник. и даже если там каки либо образом окажется воздух то на работу насоса это никак не повлияет. Так же как не влияет на работу насоса воздух в бензофильтре.Купол ДААЗа это по сути и есть дополнительный бензофильтр. Ну давайте обо всем по порядку.

Вскрываем насос

Да камера действительно небольшая но в глаза сразу кидается след от выпускного клапана оствашийся на шайбе диафрагме, это видно на фото. Диафрагма в пекаре всего одна

если диафрагма порвется то бензин через отверстие толкателя потечет прямиком в картер дивгателя!!! Под дифрагмой находится пружина качество которой просто повергло в шок

вот собственно и вся конструкция бензонасоса пекар

Сам бензонасос был куплен мною у оффициального дилера ТД Пекар и имеет галаграфическую наклейку подтверждающую его полдинность. Теперь давайте разберем конструкцию родного жигулевского бензонасоса ДААЗ Оба штуцера у ДААЗа законтрены так что можно не бояться что в один прекрастный день этот штуцер оторвется.

Под верхней крышкой насоса находится сетчатый фильтр с отстойником который дополнительно фильорует бензин на входе в бензонасос. Еще раз хочу заметить что миф о том что под верхней крышкой у ДААЗ образуются паровые пробки это полнейший бред. Верхняя крышка это ВХОДНОЙ фильтр в насос так что даже при наличии в нем воздуха на работу насоса он повлиять не может.

фильтр

тут мы видим в верху впускной клапан, углубление отстойника в стенке которого виднеется отверстие впускного штуцера

разбираем бензонасос пополам

и видим что рабочая полость насоса как и у пекара минимальная. но выпускной клапан не торчит наружу и шайба диафрагмы ни за что не задевает. Сама диафрагма ДААЗа состоит из трех диафрагм и пластиковой проставки.

разобраный узел диафрагмы

две рабоиче диафрагмы, пластиковая проставка, предохранительная диафрагма и шайбы. Для чего узел так сделан? для надежности. В случае если порвется первая рабочая диафрагма то насос будет работать на второй. Даже если и порвется вторая диафрагма то расстояние меджу биафрагмами =0 и вероятность того что вторая диафрагма порвется в том же место что и превая тоже стремится к нулю. Так что даже при двух порваных диафрагмах тореи бензина будут минимальны. Предохранитеьлная диафрагма недопусти попадание бензина в картер дивгателя в случае пробоя двух рабочих диафрагм. А в пластиковой проставке между рабочими и предохранительной диафрагмами есть сливные отверстия через которые бензин будет сливаться в сторону ручки ручной подкачки топлива при прорыве рабочих диафрагм. (под этой ручкой земля и слив бензина безопасен)

пружина под диафрагмой

Вот собстенно и вся конструкция насоса ДААЗ Теперь перейдем к тестам и сравнениям. Рабочие камеры насосов

у пекара рабочая камера чуть чуть меньше 10кубиков против 12 у дааза (измерения производились с помощью шприца. Но при этом стоит учесть что и пружина у пекара меньше и менее жесткая чем у дааза

отсюда можно сделать вывод что камера у Дааза чуть больше потому как больше ход диафрагмы. обобенно учитывая что низние части у насосов идентичны, причем полностью идентичны.

Давление создаваемое насосами я измерить не смог за неимением подходящего манометра. А вот производительность насосов была измеряна следующим образом. Бралась 0,5л банка от увайт-спирита. наливалась до самого горлышка. Насос сначала накачивался водой из ругой банки чтобы исключить разность обьемов. И затем насосом с помощью рычага ручной подкачки из банки высасывалась вода до первой нижней риски, при этом считалось количество нажатий на рычаг которое потребуется для откачки этого рбьема воды. В результате пекару понадобилось 72 нажатия на рычаг а ДААЗу 64, что опять же говорит о большей производительности ДААЗа и о большем ходе его дииафрагмы.

На продувку (герметичнойть) клапанов оба бензонасоса прошли тест без нареканий

Итог. Параметр Дааз Пекар топливный фильтр + — Система защиты прорыва диафрагмы + — Рабочий объем 12 10 Ход диафрагмы больше меньше Производительность насоса на 0,5л 64качка 72качка Качество изготовления + — Честность производителя + —

По поводу честности производителя все что было заявленно ДААЗом о своем насосе оказалось правдой

Заявления пекара — Впервые в России применяется модульная конструкция узлов бензонасосов неправда

— Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя когда я снимал бензонасос с автомобиля впускной шланг был полностю сухой. Перед этим машина простояла около 14 часов.

ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК — Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок за два дня до написания этой статьи я 4 раза поймал паровую пробку на пекаре.

— бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С температура в тот день было не больше +30

Как видно из всего вышесказанного конструктивно Пекар хуже ДААЗа, и мне абсолютно непонятно почему пекар при этом стоит в два раза дороже, да еще и производитель так нагло врет.

Признаки неисправности бензонасоса

Проверить работоспособность механизма необходимо в случае, если:

• силовой агрегат отказывается запускаться;
• мотор часто глохнет;
• чувствуется пониженная мощность автомобиля и его динамические характеристики.

Что приводит к проблемам?

Топливный насос может просто перестать подавать бензин. Это происходит, когда фильтрующие элементы слишком засорены. Их цена копеечная. Поэтому их можно просто заменить на новые.

Износиться могут и другие детали:

• может быть повреждена диафрагма;
• пружина может растянуться и потерять свою жесткость;
• клапаны могут быть загрязнены;
• узел может потерять герметичность.

Еще одна частая поломка – это то, что насос работает до момента прогрева. Затем устройство перегревается и перестает функционировать. Это связано с тем, что внутри образуется так называемая паровая пробка, которая закрывает проход для бензина. Для устранения поломки нужно заменить прокладки, шток или весь насос.

Определить неисправность бензонасоса можно по следующим признакам:

• запуская холодный или прогретый двигатель, приходится долго крутить его стартером. Это может быть следствием того, что в системе долго не набирается требуемое давление;
• машина плохо разгоняется, мотор тяжело набирает обороты, реакция на нажатие педали газа происходит с запозданием, автомобиль движется рывками;
• машина с полным баком бензина заводится, но потом в любой момент может заглохнуть;
• появились посторонние звуки со стороны бензонасоса — гул, треск или хлопки;
• резко увеличился расход бензина и т. д.

Если после поворота ключа зажигания инжекторной «семёрки» вы не услышали привычный звук заработавшего бензонасоса, необходимо проверить электрическую цепь питания, а также механическую часть этого узла.

Проверка бензонасоса

Проверка работоспособности механического бензонасоса проводится отключением шланга от выхода ручной прокачки, после чего рычагом на насосе качают топливо, которое при отсутствии поломок должно подаваться струей в такт движению. Во время проведения процедуры под патрубок подстилают ветошь, чтобы бензин не разлило в моторном отделении.

Проверка неисправностей электрического топливного насоса осуществляется следующими способами:

Проверка фильтра на электрическом бензонасосе

1. Проверка фильтра. Чаще всего проблемы с работой устройства возникают при засорении фильтра грубой очистки, что характерно появлением следующих признаков:

• Падением мощности мотора;
• Слабой тягой на высоких оборотах;
• Затрудненным запуском двигателя;
• Нестабильной работой на холостых и малых оборотах.

Проверка давления в топливной рампе

2. Проверка давления в топливопроводе, по результатам которой можно более точно определить возникшую проблему с насосом:

• На холостых оборотах давление должно составлять 0,23-0,25 кПа;
• При пуске двигателя давление должно достигать 0,3 кПа;
• В переходном режиме – 0,28-0,3 кПа.

Если на переходном режиме насос не выдает нужное давление, то высока вероятность засорения сетки фильтра грубой очистки. Если давление в топливопроводе при пережатой трубке обратной подачи не достигает 0,4 кПа – это значит, что степень износа насоса достаточно высокая.

3. Проверка насоса на механические повреждения. В случае значительно износа механизма насоса или попадания в него грязи, будет слышен характерный шум. При включении зажигания бензонасос работает, но с явными признаками неисправности механизма.

Замена клапанов топливного насоса на Ваз 2107

Чтобы проверить на исправность клапана, необходимо снять крышку и сетку. Если клапана засорились, их нужно почистить. Если же оказалось, что клапана разболтались в корпусе, их заклинило, то это означает, что насос требуется заменить новым.

Для ремонта топливного насоса приобретаются ремкомплекты.

Чтобы заменить изношенный клапан, нужно

1. Удалить кернения с помощью надфиля
2. Затем старые клапаны выпрессовываются с помощью надставок
3. Вместо старых клапанов ставим новые и керним их.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

Как самостоятельно диагностировать топливный насос на ВАЗ 2107

Вы можете самостоятельно проверить работоспособность бензонасоса, не прибегая к помощи специалистов. Для этого выполните следующие шаги:

1. Ослабляем хомут и снимаем шланг, ведущий бензин в карбюратор. В патрубке осталось немного бензина. Поэтому следите, чтобы не запачкаться. Лучше подставить небольшую емкость и слить.
2. С помощью специального рычажка накачиваем бензин.
3. Если бензин течет из штуцера, значит насос исправный. Если нет, выполняем следующие шаги.
4. Снимаем патрубок с подающего штуцера насоса.
5. Подставляем ко входу подающего штуцера палец и пробуем накачать насос. Если палец засасывает, значит устройство работает хорошо. Если же нет, его нужно разбирать и искать причину неполадки.

Как проверить реле и предохранитель бензонасоса (инжектор)

В отличие от старых добрых карбюраторных ВАЗов, на инжекторной 2107 топливный насос электрический и его работу можно слышать при повороте ключа зажигания. Если же привычного жужжания однажды утром вы не услышали, первым делом надо проверить соответствующие реле и предохранитель. Кронштейн крепления с искомыми элементами находится под передней панелью, в районе перчаточного ящика. Там установлено три реле и столько же предохранителей.

Работу бензонасоса на инжекторном ВАЗ 2107 можно слышать при повороте ключа зажигания

Сначала осмотрите предохранитель F3 (третий слева) на предмет перегорания. Вполне возможно, что дело в нем. При необходимости замените предохранитель целым. Реле топливного насоса — посредине, то бишь R2. Замерьте напряжение между розовым проводом, идущим на реле, и «минусом» кузова при включенном зажигании (когда должен работать насос).

Если есть 12 вольт, замкните розовый провод на серый (при включенном зажигании). Таким образом соединяются контакты 30 и 87 реле. Если насос заработал, то неисправно реле. Для верности суждений рекомендуется временно установить заведомо рабочее реле от другого автомобиля. Когда же насос продолжает бездействовать, нужно прозванивать электропроводку до колодки насоса и при необходимости менять сам прибор. Также нелишним будет проверить «массу» электронасоса, которая крепится в районе багажника.

Как заменить фильтр грубой очистки на электронасосе:

1. Произведите разгерметизацию системы питания. Для этого нужно извлечь предохранитель бензонасоса F3 и запустить двигатель, чтобы он выработал запас топлива в трубке.
2. Отсоедините «массу» на аккумуляторе.
3. Крестовой отверткой открутите четыре самореза, которыми крепится накладка топливного бака в багажнике. Снимите накладку.
4. Ключом на 10 отверните болт хомута и освободите бак, тем самым обеспечив доступ к насосу.
5. Ключом на 17 отверните штуцера трубок насоса.
6. Разъедините колодку проводов.
7. Отверните при помощи ключа на 7 восемь крепежных гаек.
8. При необходимости поддев насос шлицевой отверткой, аккуратно выньте его из отверстия вместе с поплавком.
9. Приемный фильтр (сетчатый мешочек) отсоединяется при поддевании его штуцера двумя шлицевыми отвертками по бокам.
10. Установите на наконечник электробензонасоса новый фильтр.
11. Поставьте насос на место и соберите всю конструкцию в обратном порядке.

Артикул: 701.1106010Пеще, артикулы доп.: 701-1106010-01, 2101-1106010скрыть

Код для заказа: 011689

1 110 ₽
Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк
Есть в наличии Доступно для заказа – >10 шт.Данные обновлены: 15.05.2021 в 05:30

Перейти к товару

Здравствуйте уважаемые владельцы классических жигулей. Расскажу о своём приобретении бензонасоса пекар. Летом часто катаюсь на своей семёрке и в жаркую погоду мой насос стал перегреваться. Автомобиль просто глохнет и отказывается ехать дальше. Я просто мочил в холодной воде тряпку и ложил её на бензонасос и ехал дальше до следующего отказа его работоспособности. Мне честно говоря просто надоела такая езда и тогда я решил поменять свой насос на новый. Выбор топливных насосов в магазине на момент моей покупки был небольшой, либо родной дааз, либо пекаровский. Прочитав отзывы людей, которые преобрели этот насос, решил тоже взять пекар. За одно приобрёл и новую проставку со штоком. Фотографии моего приобретённого насоса смотрите ниже.

Проверил продукцию на оригинальность. Фото смотрите ниже.

В целом бензонасос работает хорошо, больше в жаркую погоду не глохнет. Установил без проблем всё подошло. На сколько долговечен этот бензонасос покажет время. Лучше или хуже даазовского этот насос не знаю, что выбрать решать вам, я выбрал пекар и не пожалел что взял именно его. Всем спасибо за внимание.

Ремонт привода топливного насоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

Привод бензонасоса включает (см. рисунок):

• 1 — толкатель;
• 2 — теплоизоляционную проставку;
• 4 — регулировочную прокладку;
• 5 — уплотнительную прокладку;
• валик (кулачок).

Толкатель приводится в движение эксцентриком, расположенном на валу вспомогательных механизмов

Работа привода механического бензонасоса основана не том, что:

• вал масляного насоса приходит в движение через цепь от ГРМ;
• кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
• толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

— «поросенок» (промежуточный вал) крутится под воздействием цепи ГРМ;

— эксцентрик давит на шток;

— шток жмет на рычаг насоса, заставляя его работать.

Слабое место в этой системе – шток. Сегодня его изготавливают из очень нехорошего металла. Поэтому шток может износиться уже в первую тысячу километров использования. Его край сминается. Естественно, что деталь в этом случае подлежит замене.

Отличаются ли бензонасосы для карбюратора и инжектора

В инжекторных машинах стоит электрический бензонасос. Он представляет собой двигатель постоянного тока с крыльчаткой, который нагнетает в системе подачи топлива давление 2,8-3,2 бар.

Электромотор бензонасоса начинает работу сразу после включения зажигания. Управление узлом в схеме подключения происходит через ЭБУ и реле бензонасоса.

Отличия электронасосов от механических схем:

• конструкция электрического узла проще и надежнее;
• расположение в баке экономит пространство в моторном отсеке;
• топливо подается прямо на форсунки;
• давление в системе постоянное.

Для замены электромотора в инжекторных авто, чтобы получить доступ к насосу, требуется освободить бак от креплений и сдвинуть его в сторону.

Прочитайте, может пригодится: Компрессор или турбина?
