Блок предохранителей в реле под капотом Форд Фокус 3

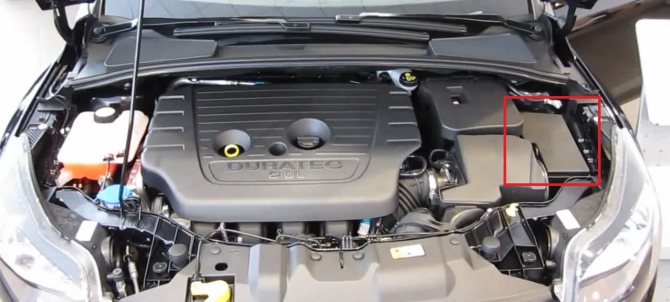

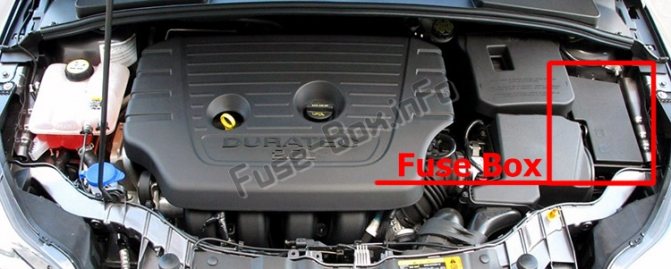

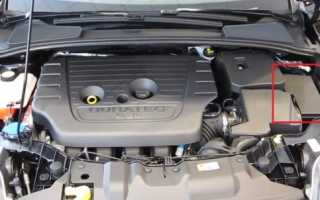

Монтажный блоку расположен с правой стороны возле крыла и стойки.

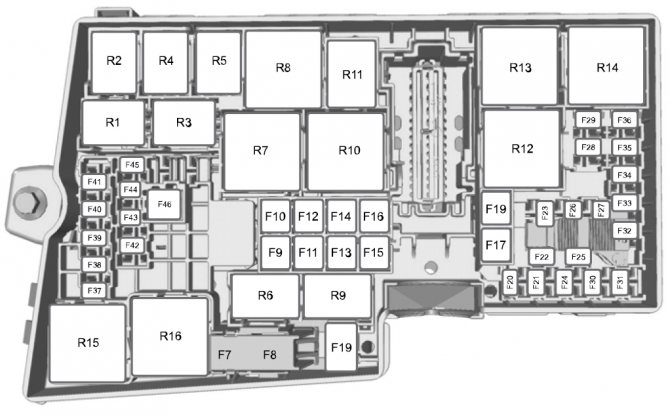

Блок предохранителей в моторном отсеке схема с обозначениями
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Розовый | Обогреватель заднего стекла |
| 10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
| 11 | 30 | Розовый | Модуль запуска и остановки двигателя |
| 12 | 30 | Розовый | Электронный блок управления двигателем |
| 13 | 30 | Розовый | Реле стартера |
| 14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Белый | Блок управления трансмиссией* |
| 16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Синий | Вспомогательный отопитель* |
| 18 | 20 | Синий | Очистители ветрового стекла |
| 19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Синий | Звуковой сигнал |
| 21 | 5 | Коричневый | Выключатель стоп-сигналов |
| 22 | 15 | Синий | Система контроля аккумуляторной батареи |
| 23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования* |
| 25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Синий | Блок управления трансмиссией* |
| 27 | 15 | Синий | Муфта компрессора системы кондиционирования |
| 28 | 5 | Коричневый | Адаптивная система круиз-контроля |
| 29 | 20 | Желтый | Омыватели фар* |
| 30 | 5 | Коричневый | Электронный блок управления двигателем |
| 31 | — | ~ | Не используется |
| 32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах |
| 33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора* |
| 34 | 10 | Красный | Форсунки* |
| 35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель)* |
| 35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель)* |
| 36 | 10 | Красный | Электронный блок управления двигателем |
| 37 | “ | Не используется | |
| 38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Коричневый | Модуль управления фарами* |
| 40 | 5 | Коричневый | Электроусилитель рулевого управления |
| 41 | 20 | Желтый | Блок управления наружным освещением |
| 42 | 15 | Синий | Очиститель заднего стекла |
| 43 | 15 | Синий | Регулятор наклона фар |
| 44 | 5 | Коричневый | Адаптивная система круиз-контроля |
| 45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
| 48 | — | Испаритель* |
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Читайте также:
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Расположение блока предохранителей
Пассажирский салон

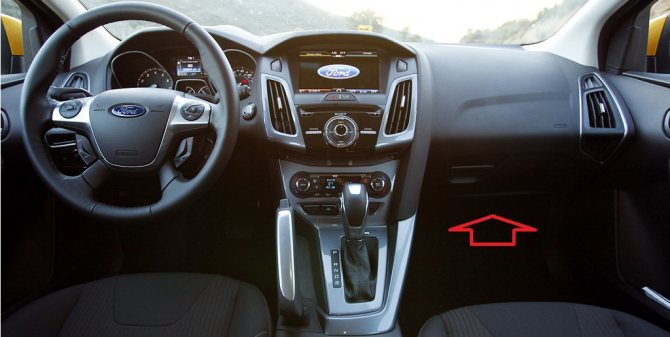

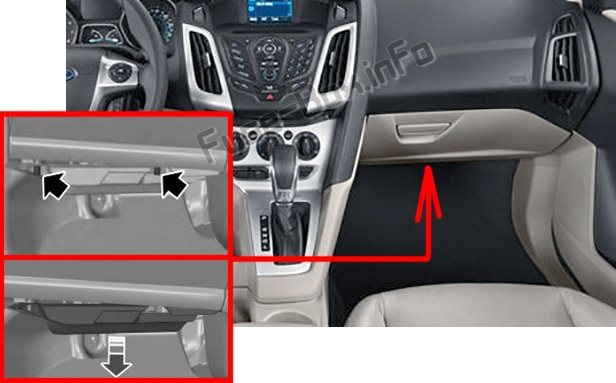

Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Cхема расположения предохранителей в салоне Ford Focus 3
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 56 | 20 | Желтый | Питание топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Желтый | Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Красный | Адаптивная система круиз-контроля* |
| 64 | — | — | Не используется |
| 65 | 10 | Красный | Механизм открывания крышки багажного отделения |
| 66 | 20 | Желтый | Замок двери водителя |
| 67 | 7,5 | Бордовый | Дисплей аудиосистемы |
| 68 | 15 | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Панель приборов |
| 70 | 20 | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Синий | Главный предохранитель фар дальнего света |
| 75 | 15 | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | 20 | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Желтый | Люк с электроприводом* |
| 81 | 5 | Коричневый | Датчик движения в салоне, антенна |
| 82 | 20 | Желтый | Насос стеклоомывателя |
| 83 | 20 | Желтый | Центральный замок |
| 84 | 20 | Желтый | Замок двери водителя |
| 85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
Ошибки в ремонте блока предохранителей
Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители
Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.
Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.
Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам
Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.
Расположение предохранителей в багажнике Форд Фокус 3
Схема предохранителей в багажнике Форд Фокус 3
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 1 | — | — | Не используется |
| 2 | 10 | Красный | Кнопка запуска двигателя* |
| 3 | 5 | Коричневый | Дистанционное открывание дверей |
| 4 | 25 | Бежевый | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
| 5 | 25 | Бежевый | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
| 6 | 25 | Бежевый | Электрические стеклоподъемники (левая задняя дверь)* |
| 7 | 25 | Бежевый | Электрические стеклоподъемники (правая задняя дверь)* |
| 8 | 10 | Красный | Система сигнализации |
| 9 | 25 | Бежевый | Электрическая регулировка положения сиденья водителя* |
| 10-11 | — | — | Не используется |
| 12 | 10 | Красный | Системы кондиционирования воздуха |
| 13 | 5 | Коричневый | Комбинация приборов |
| 14 | 7,5 | Бордовый | Дисплей аудиосистемы* |
| 15 | 15 | Синий | Аудиосистема, панель управления аудиосистемой |
| 16-25 | — | — | Не используется |
| 26 | 40 | Зеленый | Модуль прицепа |
| 27-28 | — | — | Не используется |
| 29 | 5 | Коричневый | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 30 | 5 | Коричневый | Модуль системы помощи при парковке* |
| 31-33 | — | — | Не используется |
| 34 | 15 | Синий | Обогрев сиденья водителя* |
| 35 | 15 | Синий | Обогрев сиденья переднего пассажира* |
| 36 | — | — | Не используется |
| 37 | 5 | Коричневый | Люк с электроприводом* |
| 38-45 | — | Не используется | |
| 46 | 10 | Красный | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
Замена БП в салоне
Где находятся предохранители и реле прикуривателя форд фокус 2
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Сталкивались ли вы с необходимостью замены предохранителей?
