Регулировка оборотов холостого хода: инжектор и карбюратор

Бензиновые двигатели могут быть оборудованы карбюраторной или инжекторной системой топливоподачи. В случае с карбюратором хорошо известно, что в процессе эксплуатации данной системе необходима периодическая регулировка холостых оборотов. Что касается инжектора, такая система питания работает под управлением ЭБУ, то есть исключается необходимость дополнительной настройки.
Однако на практике ситуация несколько иная, так как достаточно часто возникает необходимость отрегулировать обороты холостого хода на инжекторе. Неполадки проявляются в виде неустойчивой работы ДВС на холостом ходу, обороты плавают, двигатель может глохнуть после запуска, перерасходовать топливо в случае завышенных оборотов ХХ и т.п.

Далее мы поговорим о том, как осуществляется регулировка оборотов холостого хода двигателя на инжекторном и карбюраторном двигателе, а также рассмотрим особенности и нюансы выставления холостых оборотов на моторах с указанными системами подачи топлива.

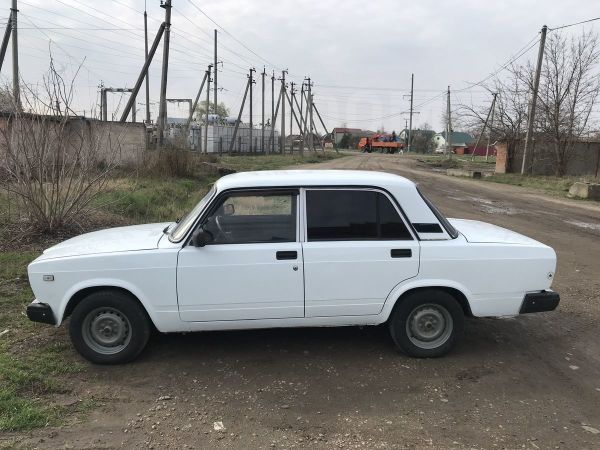

Настройка карбюратора ваз 2106

Как отрегулировать холостой ход?

Сначала отметим, что объекты настройки холостого хода – это карбюратор и инжектор.

Важно: Регулировка холостого хода карбюратора, выполняется на полностью исправном карбюраторе. Следует убедиться в его исправности – особенно важно проверить жиклеры на предмет их закупоренности.

Для регулировки карбюратора нам понадобится помошник, который будет следить за показателями тахометра. Пример регулировки будем производить на отечественном карбюраторе ОЗОН так как он установлен в большинстве отечественных автомобилях.

Обычно на карбюраторе есть два винта – винт количество и винт качества. Вооружившись шлицевой (это умное название прямой отвертки) отверткой, сначала их завинтим, а потом качественный винт вывернем на два-три оборота, а количественный – на три-четыре.

Различить эти два винта не так уж и сложно. Для удобства регулировки холостого хода на карбюраторе ОЗОН они располагаются снизу. Винт количества как правило большой, а винт качества маленький.

Карбюратор нужно регулировать на прогретом автомобиле, для этого запускаем двигатель и даем ему прогреться до обычной температуры – примерно до 90 градусов.

• Начинаем плавно вращать винт качества, до тех пор пока обороты холостого хода не перестанут расти. Данный винт отвечает за регулировку выхлопа вредных веществ в окружающую среду. При заворачивании количество вредных веществ будет уменьшаться (смесь будет беднеть), при откручивании наоборот увеличиваться (смесь будет богатить).

• Далее мы крутим винт количества устанавливая при это порядка 1100 оборотов по тахометру. Винт количества отвечает за частоту вращения коленвала, когда данный винт заворачивается частота вращения коленвала будет уменьшаться, а при отворачивании увеличиваться.
• В завершении данной процедуры необходимо отрегулировать винт качества путем закручивания пока обороты по тахометру не будут порядка 800.

На этом этапе регулировка холостых оборотов на карбюраторной системе впрыска завершена. Повторять данную процедуру рекомендуется раз в 20-30 тысяч километров.

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

• Итак, перед началом манипуляций с карбюратором двигатель необходимо прогреть до рабочей температуры.
• Затем нужно до упора утопить «подсос», воздушная заслонка должна находиться в полностью открытом положении.
• Далее двигатель глушится, после чего на машинах без тахометра следует произвести подключение внешнего устройства согласно инструкции и рекомендациям.

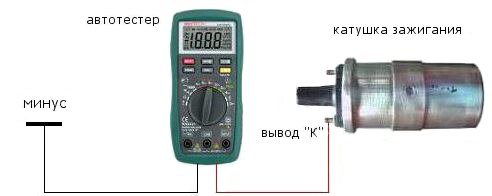

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

• Теперь двигатель можно завести, после чего нужно включить габариты, дальний свет, выставить максимальные обороты вентилятора внутрисалонного отопителя, электрообогрев стекол и т.д. Другими словами, необходимо задействовать энергопотребители. После этого можно переходить к настройке холостого хода на карбюраторе.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин. Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

На указанном винте может стоять отдельная заглушка из пластика, которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Перед началом регулировок ХХ винтом качества также следует проверить правильность выставления зажигания (момент зажигания, УОЗ), состояние свечей зажигания и свечных бронепроводов. Также понадобится исключить вероятность стороннего подсоса воздуха. Параллельно нужно быть готовым к тому, что регулировки потребуется повторять несколько раз до получения необходимого результата.

Весь процесс выглядит следующим образом:

1. В самом начале следует вращать винт качества плоской отверткой так, чтобы обороты коленвала возрастали до максимума. Для этого необходимо крутить винт аккуратно по часовой стрелке или против часовой стрелки. Главное, найти такое положение винта, кода обороты ХХ максимальны. Это можно определить по тахометру или ориентироваться по слуху (при отсутствии приборов для определения частоты вращения коленвала).

1. Теперь можно начинать крутить винт количества смеси, добиваясь того, чтобы обороты находились на отметке 900 об/мин. Закручивание винта по часовой стрелке приводит к тому, что дроссельная заслонка первой камеры карбюратора приоткрывается, в результате обороты двигателя растут.

Если же винт выкручивать против часовой стрелки, тогда заслонка прикрывается, обороты будут уменьшаться. Получается, необходимо найти такое положение регулировочного винта количества смеси, при котором обороты находятся на отметке 900 об/мин.

1. Выставив обороты, переходим к винту качества. Указанный винт закручивается так, чтобы получить 750-800 об/мин. Если сразу не удалось добиться нужного показателя, следует повторить процедуру настройки с самого начала.

Добавим, что при установке нештатного карбюратора на двигатель или в случае ремонта карбюратора (прочистка, замена винтов, жиклеров) перед началом регулировок следует сначала полностью закрутить винт качества по часовой стрелке, после чего отпустить его обратно на 3 или 4 оборота. Только после этого можно переходить к дальнейшим настройкам.

Дополнительные рекомендации по настройке ХХ на карбюраторе

После того, как процесс настройки был окончен, следует проверить работу двигателя не только на ХХ, но и с учетом других режимов. Это значит, что набор оборотов при резком или плавном нажатии на педаль газа должен происходить ровно, без сбоев и провалов. Также двигатель не должен глохнуть после того, как педаль акселератора резко отпустить.

Любые провалы или паузы являются поводом к тому, чтобы повторить настройки. Первым делом следует вернуться к регулировке качества смеси, обогащая смесь винтом качества. При таком обогащении можно поднять обороты до отметки 900 об/мин. Стоит отметить, что качественная и точная настройка позволяет снизить общую токсичность выхлопных газов карбюраторного ДВС.

В ряде случаев возникает ситуация, когда винтами качества и количества смеси не удается отрегулировать холостые обороты (нет явной четкой реакции двигателя на вращение винтов или же указанные реакции вовсе отсутствуют). Это указывает на проблему, когда горючее попадает в камеру карбюратора и двигатель работает, но поступление смеси происходит не через систему холостого хода.

Такая неполадка может возникать в том случае, когда электромагнитный клапан карбюратора закручен не до конца. Также может быть недостаточно надежно установлена заглушка указанного клапана. В результате горючее проходит мимо жиклера холостого хода, который установлен в данном клапане или его заглушке. Еще жиклер ХХ может быть подобран неправильно, иметь слишком большое отверстие и т.п.

Чтобы это проверить, понадобится на работающем моторе отключить провод от электромагнитного клапана. В норме двигатель должен глохнуть. Если этого не происходит и мотор дальше работает, тогда в диагностике нуждается сам клапан. Если проблем с клапаном не выявлено, тогда потребуется выставить уровень топлива в поплавковой камере, а также проверить игольчатый клапан. Затем настройку карбюратора следует повторить.

Регулировка ХХ на карбюраторе

Обладатели автомобилей с карбюраторной дозировкой топливовоздушной смеси наверняка не единожды сталкивались с необходимостью выполнения процесса регулировки этого устройства. Строго говоря, в этой процедуре нет ничего сложного, и это одно из немногих преимуществ карбюратора над инжектором.

Перед тем, как приступать к настройке холостого хода, подготовьте минимально требуемый набор инструментов (потребуются отвёртка и гаечные ключи, конкретные размеры которых зависят от типа и модели карбюратора). Принцип осуществления регулировки заключается в выставлении такого количества оборотов ХХ, при которых будет обеспечена стабильная работа силового агрегата на минимальных оборотах коленвала.

Поскольку подавляющее большинство карбюраторных автомобилей, эксплуатируемых в нашей стране – это продукция АвтоВАЗ, имеет смысл рассмотреть особенности регулировки ХХ на карбюраторах «Солекс» – именно они устанавливаются на эти автомобили.

Большим подспорьем будет наличие тахометра, с помощью которого удобно отслеживать реальную частоту вращения КВ, однако далеко не на всех моделях этот прибор устанавливается штатно. В частности, на младших моделях, которые в настоящее время не выпускаются, тахометр отсутствует («копеечное» семейство –2101/21011/21013).

Впрочем, и в этом случае выход есть – подключении к бортовой электросети внешнего прибора. В принципе, многие водители на показания тахометра не смотрят, руководствуясь слухом и другими внешними признаками при определении необходимой частоты вращения коленвала. Однако наиболее точно выставить обороты ХХ удаётся только на машинах с тахометром.

Итак, процедура регулировки уровня ХХ на карбюраторном двигателе выполняется в следующей последжовательности:

• запускаем мотор и даём ему прогреться до достижения рабочей температуры (ни в коем случае не следует осуществлять настройку карбюратора на холодном силовом агрегате),
• кнопку подсоса нажимаем до упора: при осуществлении регулировки правильное положение воздушной заслонки – полностью открытое,
• если автомобиль не оснащён тахометром, глушим мотор и подключаем внешний прибор (как это сделать, можно легко найти в сети). Автомобилисты, сведущие в электрике, могут использовать вместо тахометра мультиметр. Он подключается достаточно просто – минусовой клеммой на массу, плюсовой – к катушке зажигания (выход «К»),
• опять заводим двигатель авто, включаем габариты, а затем дальний свет, включаем все электроприборы в машине (электрообогрев, если есть, печку на максимальные обороты и т. д.), после чего переходим к работе с карбюратором,
• как мы уже говорили, на горячем двигателе на холостом ходу нормальный показатель оборотов вращения КВ – в пределах 700-850 – именно на эти цифры и следует ориентироваться (с учётом того, что силовой агрегат должен работать устойчиво и не глохнуть),
• для этого отвёрткой с плоским наконечником необходимо вращать регулировочный винт в ту или иную сторону, добиваясь выхода на указанное количество оборотов.

В большинстве случаев этого оказывается достаточно, однако иногда процесс регулировки требует выполнения дополнительных действий. Причина заключается в том, что вращением только винта количества топливовоздушной смеси не всегда удается добиться устойчивой работы мотора на минимальных оборотах. Тогда необходимо попробовать «поиграть» с винтом качества смеси.

Обычно на нём устанавливается пластиковая заглушка, которую придётся демонтировать. Проблема в том, что голыми руками этого не сделать. Обычно в пластик закручивают саморез и затем его вытаскивают вместе с заглушкой. Второй способ заключается в прокалывании пластика посредством шила, а в образовавшееся отверстие можно вставить крючок или что-нибудь похожее.

Регулировка инжекторного двигателя и холостой ход

На моторах с инжекторной системой подачи топлива, как правило, неисправности проявляются не сразу и имеют свойство постепенно прогрессировать. Обычно водитель замечает, что машина начинает с задержками реагировать на педаль газа, обороты скачут на холостом ходу, увеличивается расход бензина, двигатель теряет мощность, силовой агрегат может не ровно работать на разных режимах и т.д.

К таким симптомам могут приводить различные неисправности, так что необходимо проводить компьютерную диагностику двигателя, проверять датчики ЭСУД, исключить подсос воздуха и общие проблемы смесеобразования (бедная и богатая смесь), загрязнение форсунок и другие причины. В том случае, когда других отклонений не выявлено, необходима регулировка инжектора. Начнем с регулировки холостого хода на инжекторном двигателе.

Для регулировки холостого хода на инжекторе следует:

• отключить клеммы АКБ и произвести демонтаж регулятора холостого хода;
• затем производится очистка установочного отверстия РХХ при помощи сжатого воздуха;
• теперь можно разобрать регулятор ХХ, после чего проводится проверка его направляющей втулки. Если втулка изношена, элемент нужно менять;
• также нужно проверить иглу. Не допускается наличие выработки, повреждений или других дефектов. При обнаружении отклонений иглу РХХ следует заменить;
• далее при помощи тестера проверяются обмотки регулятора, при необходимости очищаются контакты;
• по окончании процесса диагностики и очистки устройство ставится обратно, после чего оценивается работа двигателя на холостом ходу и других режимах.

Добавим, что ряд проблем с холостым ходом может возникнуть и после чистки дроссельной заслонки, которую на многих автомобилях нужно не только правильно чистить, но еще и обучать. Если вы не знаете, как почистить и отрегулировать дроссельную заслонку, рекомендуем прочитать об этом в нашей отдельной статье.

Также отметим, что на регулировки инжектора и работу системы питания можно влиять программно, то есть подключая диагностическое оборудование со специальными предустановленными программами к ЭСУД через OBD разъем. После подключения можно оценить многие параметры работы систем двигателя в режиме реального времени, считать, расшифровать и сбросить возможные ошибки.

На инжекторе возможны и более глубокие доработки, которые предполагают внесение ряда изменений в прошивку ЭБУ. Данная процедура хорошо известна под названием чип-тюнинг двигателя. Такая настройка позволяет изменить заводскую прошивку, адаптировать блок управления под конкретного водителя и его нужды (выставить обороты ХХ, изменить топливные карты и повлиять на смесеобразование, зажигание и т.д.).

Регулируем холостой ход на Солексе

От правильной регулировки холостого хода зависит стабильность работы двигателя и даже расход топлива. При этом сам процесс регулировки не представляет никакой сложности.
Итак, для регулировки холостого хода вам не потребуется газоанализатор. Все что вам нужно — это шлицевая отвертка средних размеров.

Берем отвертку и отворачиваем винт качества до срыва с резьбы (чувствуется руками, когда винт слетает с резьбы). После этого заворачиваем его на 2-3 оборота.

Заводим автомобиль и ждем пока он прогреется до рабочей температуры. В процессе прогрева убираем подсос полностью. Если подсос будет не убран, отрегулировать холостой ход не получится.

Подсос считается убранным, если воздушная заслонка находится в строго вертикальном положении. Если это не так, производим регулировку системы холодного пуска. Как это сделать можно почитать здесь

.

Винтом количества выставляем обороты холостого хода в районе 850-950 об/мин. Штатный тахометр (если он имеется) может иметь достаточно серьезные огрехи в показаниях (вплоть до разницы в 500 об/мин). Поэтому лучше ориентироваться на слух или воспользоваться портативным электронным тахометром.

Берем отвёртку и начинаем заворачивать винт качества до момента максимальных оборотов двигателя. Следует добиться того, чтобы обороты двигателя были не просто максимальны, но и падали с максимальных значений, как при закручивании винта качества, так и при его откручивании. Если это не так, то карбюратор имеет неисправность (как ее устранить можно почитать здесь

).

Далее, еще раз устанавливаем винтом количества обороты в районе 850-950 об/мин. И снова следует убедиться, что винт качества находится в положении максимальных оборотов двигателя. Если максимальные обороты двигателя держатся в широком диапазоне положения винта качества, то винт качества следует сместить к границе обеднения топливной смеси (закрутить).

Если в процессе регулировки винта качества не происходит никаких изменений, то это свидетельствует о наличии неисправности, которая требует ремонта.

Источник

Что в итоге

Как видно, самостоятельные доработки и настройки карбюратора вполне возможны в условиях гаража. Что касается инжектора, своими руками рядовой автовладелец без достаточного опыта может только проверить РХХ и произвести очистку устройства, осуществить диагностику некоторых датчиков ЭСУД, а также считать и сбросить ошибки при наличии адаптера OBD2.

Учтите, любые попытки непрофессионального вмешательства в прошивку ЭБУ могут привести как к выходу контроллера из строя, так и к последствиям для самого двигателя. По этой причине проводить регулировку и настройку инжектора следует только в особых случаях, доверяя работу исключительно квалифицированным специалистам.

Почему периодически нужно чистить дроссельную заслонку. Как почистить заслонку, обучение и адапатация дроссельной заслонки после чистки, полезные советы.

Почему двигатель может иметь повышенные обороты холостого хода. Главные причины высоких оборотов ХХ на инжекторном моторе и двигателях с карбюратором.

Мотор глохнет на холостых оборотах: что проверить. Возможные причины неисправности на двигателях с карбюратором, инжектором, дизельных силовых установках.

На холостом ходу «плавают» обороты: почему так происходит. Основные неисправности, связанные с холостыми оборотами на бензиновом и дизельном двигателе.

Плавающие холостые обороты двигателя «на холодную». Основные неисправности, симптомы и выявление поломки. Неустойчивый холостой ход дизельного двигателя.

Причины вибрации и неустойчивой работы дизельного мотора в режиме холостого хода. Возможные причины и диагностика неисправностей.

Регулировка карбюратора на режим холостого хода двигателя

РЕГУЛИРОВКА КАРБЮРАТОРА НА РЕЖИМ ХОЛОСТОГО ХОДА ДВИГАТЕЛЯ

Регулировка системы холостого хода существенно влияет на общую топливную экономичность автомобиля и на токсичность, отработавших газов. При работе двигателя на режиме холостого хода из-за значительного разбавления горючей смеси остаточными газами и в связи с малой турбулентностью заряда особо неблагоприятно протекает процесс сгорания топлива в цилиндрах.

Вследствие этого концентрация токсичных веществ в отработавших газах в этом режиме работы выше, чем в других.

По статистике в среднем для крупного современного города на режим холостого хода падает 30% и более общей продолжительности работы двигателя. Поэтому на этот режим обращается особое внимание в общей системе мер по защите воздушного бассейна городов от загрязнения токсичными выбросами. С 1 июля 1978 г. у нас в стране вступил в силу ГОСТ 17.2.2.03-77 «Охрана природы. Атмосфера. Содержание окиси углерода в отработавших газах автомобилей с бензиновыми двигателями. Нормы и методы определения». В соответствии с этим ГОСТом строго регламентируется содержание окиси углерода в отработавших газах при работе двигателя с малой частотой вращения коленчатого вала двигателя в режиме холостого хода, ‘поэтому полная регулировка карбюратора на режим холостого хода должна производиться только с использованием газоанализатора и тахометра на СТО. Указанное оборудование также имеется во многих гаражных кооперативах. Поэтому владельцу автомобиля нужно знать, в какой последовательности должка выполняться регулировка карбюратора на режим холостого хода.

В карбюраторе К-126Н для его регулировки в режиме холостого хода двигателя предусмотрены три винта: упорный 6

(см. рис.), регулирующий степень прикрытия дроссельной заслонки первичной камеры, и
4
и
5,
регулирующие качество (состав) смеси, приготавливаемой системой холостого хода. Причем винт
4
является предельным (винт токсичности), а винт
5
— эксплуатационным.

Рис. Карбюратор К-126Н, установленный на двигателе:

1

— рычаг привода воздушной заслонки; 2 — стяжной хомут;
3 —
топливоподводящий шланг;
4 —
винт токсичности; 5 — эксплуатационный винт регулирования качества смеси на малой частоте вращения в режиме холостого хода;
6 —
упорный винт ограничения прикрытия дроссельной заслонки первичной камеры;
7
— винты крепления троса привода воздушной заслонки;
8 —
тяга, соединяющая воздушную заслонку с дроссельной

Регулировку карбюратора в режиме холостого хода производят на двигателе, прогретом до температуры охлаждающей жидкости 80 и при полностью открытой воздушной заслонке в следующей последовательности.

1. На остановленном двигателе полностью (до упора) заверните винты 4

и
5,
а затем выверните их на два полных оборота. Винт
6
заверните на 1,5-2 оборота от положения, при котором начинает открываться дроссельная заслонка первичной камеры (этот момент фиксируют по началу движения рычага привода заслонки).

2. Подключите к двигателю тахометр и введите пробоотборник газоанализатора в отводящую трубу глушителя автомобиля на расстоянии 300 мм от ее среза.

3. Пустите двигатель и винтом 6,

наблюдая за показаниями тахометра, установите частоту вращения коленчатого вала 750-800 об/мин (12-12,8 с-1).

4. Завертывая винт 4

и наблюдая за показаниями газоанализатора, установите предельное объемное содержание окиси углерода в отработавших газах, равное 1.5%. Если при этом частота вращения коленчатого вала двигателя будет составлять 850-900 об/мин (13,6-14,4 с-1), то предельную регулировку карбюратора следует считать законченной.

Если при указанной регулировке карбюратора частота вращения коленчатого вала окажется выше верхнего предела, то винтом 6

ее надо установить в указанных пределах, а винтом
4
корректировать, если потребуется, содержание окиси углерода в отработавших газах до указанного значения.

В процессе эксплуатации автомобиля при необходимости регулирования частоты вращения коленчатого вала двигателя, а также изменения состава смеси в режиме холостого хода допускается без использования тахометра и газоанализатора оперировать только винтами б и 5.

В этом случае будет сведено до минимума обогащение горючей смеси в режиме холостого хода двигателя, а следовательно, неконтролируемое ухудшение экономики автомобиля и увеличение токсичности отработавших газов.

В карбюраторе 2101-1107010-11 для регулировки карбюратора на режим холостого хода имеются два винта: упорный 2

(см. рис. 13), регулирующий степень прикрытия дроссельной заслонки первичной камеры («винт количества»), и
7,
регулирующий состав смеси, приготавливаемой системой холодного хода («винт качества»).

Рис. 13 Карбюратор 2101-1107010-11. установленный на двигателе:

1 — штуцер трубки управления вакуум-корректором прерывателя-распределителя; 2 — упорный винт ограничения прикрытия дроссельной заслонки первичной камеры; 3 — винты крепления крышки поплавковой камеры; 4 — стяжной хомут; 5 — топливоподводящий шланг; 6 — пробка фильтра карбюратора; 7 — винт, регулирующий качество смеси на малой частоте вращения в режиме холостого хода

На головку «винта качества» после проведенной регулировки с применением газоанализатора и тахометра насаживается пластмассовая ограничительная втулка с прорезью под шлиц отвертки. Ограничительная втулка может быть синего цвета (ставится после регулировки карбюратора на холостой ход на заводе-изготовителе) или красного цвета (ставится после регулировки карбюратора на холостой ход на СТО). Ограничительная втулка позволяет поворачивать «винт качества» лишь на ‘/а оборота, и тем самым в процессе эксплуатации владелец лишается возможности бесконтрольно в больших пределах изменять состав смеси, приготавливаемой системой холостого хода.

Как самому отрегулировать обороты холостого хода на инжекторе?

Многие владельцы автомобилей помнят то время, когда по дорогам страны колесили, в основном, Жигули и Москвичи. Их ключевой характеристикой было то, что провести мелкий ремонт или регулировку определённых параметров можно было очень просто, лишь вооружившись небольшим набором инструментов. Тем не менее, отличием тех автомобилей от их современных аналогов было то, что у них устанавливалась карбюраторная система подачи топлива. Она не использовала электронику, так что, всё регулировалось механическим способом.

Регулировка инжектора своими руками

Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.

Так выглядит «инжектор» автомобиля.

Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.

Датчики в «инжекторе»

Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:

• Датчик коленвала
• Датчик положения распредвала
• Датчик кислорода
• Датчик массового расхода воздуха
• Датчик положения дроссельной заслонки (ДПДЗ)
• Датчик детонации

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Почему требуется регулировка холостого хода

На разных машинах нормальными показателями количества оборотов мотора на ХХ считаются разные цифры, но в среднем это 650-900 оборотов/минуту. Повышение до 1500-1800 оборотов/минуту уже считается неисправностью, которая ведёт к повышенному расходу топлива. Уменьшение ХХ ниже 600 оборотов приводит к прекращению работы мотора, что ещё хуже, поскольку каждая остановка машины (а нередко даже затянутое переключение передач) приводит к тому, что двигатель глохнет. Неисправность является и такое явление, как «плавающие» обороты ХХ, когда они резко повышаются до 1600 и затем снижаются до 800 оборотов

Порядок действий

Для работы нам понадобится ноутбук и диагностический кабель.

Ноутбук

Ноутбук или же планшетный компьютер под управлением настольной версии операционной системы Windows, а также специальное программное обеспечение, которое предназначено специально для вашей марки автомобиля. Конечно же, можно подключить и стационарный компьютер, но будьте тогда готовы вынести его на улицу, непосредственно к капоту автомобиля.

Диагностический кабель для подключения к ЭБУ

Также, нужно будет приобрести кабель подключения бортового компьютера к лэптопу. Как правило, эти кабели делятся на несколько основных видов, которые не очень сильно различаются между собой. Определитесь только с тем, какая версия разъёма используется в машине. В самых старых моделях — это первая версия, а в более новых — вторая версия разъёма. Порт имеет такую форму, что подключить его неверно у вас не выйдет.

Как только подключение к бортовому компьютеру выполнено, в запущенной на лэптопе программе, можно будет просмотреть все параметры работы автомобиля, а также те ошибки, которые возникли в процессе. Коды ошибок можно найти в сопутствующей к программе документации или же в Сети Интернет.

При необходимости, на бортовой компьютер может быть установлена новая прошивка. Это делается возможностями всё той же диагностической программы.

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

Дорогостоящий ремонт двигателя в подобной ситуации гарантирован.

Вот так выглядит комплект оборудования для диагностики

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

1. Регулировочный винт качества смеси закручивается рукой до конца;
2. Далее вывинчиваем его обратно на пять оборотов;
3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
4. Крутя винт качества, доводим обороты двигателя до максимума;
5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
6. Немного довинчиваем винт качества до появления нестабильности в работе;
7. Вывинчиваем этот же винт назад на один оборот;
8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

При данной регулировке могут возникать различные проблемы.

Бывает, что при выкручивании винтов количества и качества, двигатель практически не реагирует. Такое случается, когда из отверстия холостого хода течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую. Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Если автомобиль реагирует на нажатие педали газа с опозданием, дело в ускорительном насосе. Можно его заменить, или поменять только носик. Когда дело в носике, топливная смесь подаётся переобогощённой. Проблема решается заменой носика. Если решите установить носик другого диаметра, не забудьте подобрать под него соответствующий жиклер.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

Лада 2107 >› Бортжурнал › Регулировка Холостого хода на инжекторе!

С самого начала покупки мучали высокие обороты на холодную 2 тысячи при нужных 1100- 1200 об и на горячую 1500 при нужных 900, в итоге поразмысли подумал, а что если сделать так: Достал датчик ХХ с дросселя и начал его подкручивать в нужную сторону то есть по часовой в увеличение оборотов а против часовой на уменьшение. С начало подумал что он все равно сам подсроится обратно по программе а оказалось все четко и регулировке он поддался.Четко получилось все выставить с раза 3-4 так как тут не получиться так как на карбе покрутил и все тут надо еще достать его. Вот почему не делать такие датчики чтоб там под отвертку был болтик как на карбе и можно было бы просто отрегулировать обороты! Ну и затарился 11 листами Gb шумки на битумно-мастичной основе и 2 метра сплена.

Цена вопроса: 2 500 ₽

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.
Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов) — отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 1-2 оборота, а винт «количества на 2-3. Подробнее: «На сколько оборотов выворачивать и заворачивать винты «качества» и «количества» карбюратора Озон».

— Прогреваем двигатель до рабочей температуры (85-95 0 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.

Порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон

Проводим регулировку в четыре приема.

— Вращаем винт «качества» и выставляем максимальные обороты холостого хода

Винт вращаем как против так и по часовой стрелки пытаясь поймать оптимальное положение винта «качества» при котором обороты ХХ максимальны.

Вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против и по часовой стрелки

— Винтом «количества» устанавливаем еще большую частоту вращения

Например, на 80 оборотов в минуту больше. Винт так же вращаем как по так и против часовой стрелки, пытаясь увеличить обороты ХХ.

Вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя, по часовой стрелки увеличиваем количества воздуха и оптимизируем состав смеси (лучше горит)

— Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества»

Попросту вращая его взад — вперед.

Проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

— При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Примечания и дополнения

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Лада 2107 2008, 75 л. с. — своими руками

Машины в продаже

Лада 2107, 2009

Лада 2107, 2005

Лада 2107, 2011
