Назначение термостата на ВАЗ 2106

Термостат должен контролировать степень нагрева охлаждающей жидкости и своевременно реагировать, когда температура антифриза станет слишком высокой или, наоборот, — слишком низкой.

Термостат поддерживает температуру теплоносителя в системе охлаждения двигателя в нужном диапазоне

Устройство может направлять охлаждающую жидкость либо по малому, либо по большому кругу охлаждения, тем самым предотвращая перегрев двигателя, или, наоборот, помогая ему быстро разогреться после длительного простоя. Всё это делает термостат важнейшим элементом системы охлаждения ВАЗ 2106.

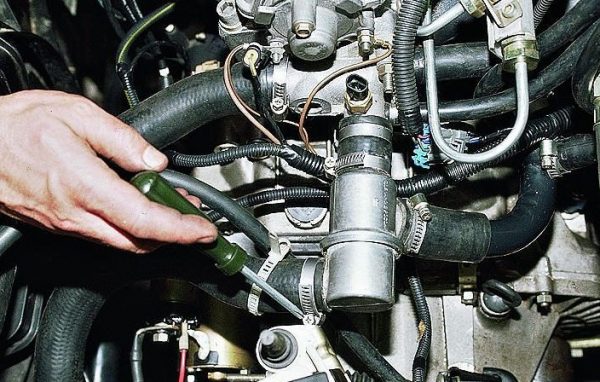

Расположение термостата

Термостат в ВАЗ 2106 находится справа от мотора, там, где расположены патрубки для вывода охлаждающей жидкости из главного радиатора. Чтобы увидеть термостат, достаточно просто открыть капот автомобиля. Удобное расположение этой детали является большим плюсом, когда возникает необходимость её замены.

Для получения доступа к термостату ВАЗ 2106 достаточно просто открыть капот

Принцип работы

Как уже было сказано выше, главной задачей термостата является поддержание температуры двигателя в заданных пределах. Когда двигателю нужно разогреться, термостат блокирует главный радиатор до тех пор, пока мотор не выйдет на оптимальный температурный режим. Эта простая мера позволяет значительно продлить срок службы двигателя и снизить износ его узлов. В термостате есть главный клапан. Когда охлаждающая жидкость достигает температуры в 70 °C, клапан открывается (здесь же следует отметить, что температура открытия главного клапана может быть и выше — до 90 °C, а зависит это как от конструкции термостата, так и от термического наполнителя, который в нём используется).

По сути, термостат представляет собой обычный клапан, реагирующий на изменение температуры антифриза

Вторым важным элементом термостата является специальный компрессионный цилиндр, изготовленный из латуни, внутри которого находится небольшой кусочек технического воска. Когда антифриз в системе разогревается до 80 °C, воск в цилиндре расплавляется. Расширяясь, он давит на длинный шток, соединённый с главным клапаном термостата. Шток выдвигается из цилиндра и открывает клапан. А когда антифриз остывает, воск в цилиндре начинает твердеть, а его коэффициент расширения снижается. В результате давление на шток ослабевает и термостатный клапан закрывается.

Под открытием клапана здесь подразумевается смещение его створки всего лишь на 0,1 мм. Это начальная величина открытия, которая последовательно увеличивается на 0,1 мм при подъёме температуры антифриза на два-три градуса. Когда температура охлаждающей жидкости повысится на 20 °C, клапан термостата открывается полностью. Температура полного открытия может варьироваться в пределах от 90 до 102 °C в зависимости от производителя и конструкции термостата.

• Термостат на ваз 2115 – устройство, замена и ремонт

Замена термостата ваз 2106-классика.

если машина не нагревается,как проверить термостат не снимая.

Как проверить термостат.

Какой термостат лучше выбрать и поставить на свой ВАЗ-2107, если старый вышел из строя

Последние годы производители деталей для ВАЗ стремительно множатся. И далеко не все из них радуют качественными изделиями, большинство продают ширпотреб, который и месяца не проработает.

Менять термостат лучше на зиму, если он не сломан настолько, что не терпит отлагательств.

1. Судя по отзывам владельцев ВАЗ, заводское устройство работает максимум 3-4 года, и клинить начинают на большом круге, что не так уж фатально, но и нехорошо для машины.
2. Польские изделия WEEN рекомендуют практически все, кто имел с ними дело. В любую пору года держат температуру антифриза, но период эксплуатации у них 2 года от производителя, однако они порой не выдерживают больше 1,5 при интенсивной эксплуатации авто.
3. ПРАМО ТермоСтАТО из России обладает плохой репутацией потому, что плохо регулируется термоэлемент, который открывается не полностью или запоздало, на каждой остановке включая вентилятор. Часто клинит на малом круге, что чревато для мотора.
4. BAUTLER из Китая – не тот вариант, когда запчасти из Страны восходящего солнца лучше отечественных. Выше 85º С температура мотора не поднимается. Подойдет в случае, если снимать к зиме, а пользоваться только летом.
5. ПРАМО с польским термоэлементом, сделанный в России, – отличный в эксплуатации и с легкой регуляцией. Вентиль не включается даже в пробках, но после продолжительной езды в течение дня может напомнить о себе. Быстро прогревает движок и долго работает в любой сезон.

Если вы не доверяете словам продавца-консультанта, постарайтесь перед покупкой проверить выбранный термостат в Интернете. Отзывы незаинтересованных пользователей очень редко бывают лживыми.

Как проверить термостат на ВАЗ 2106 не снимая с автомобиля

Виды термостатов

Автомобиль ВАЗ 2106 выпускался долгие годы. И за это время инженеры внесли в него ряд изменений, коснувшихся в том числе и термостатов. Рассмотрим, какие термостаты устанавливались на ВАЗ 2106 с момента выпуска первых машин до наших дней.

Термостат с одним клапаном

Одноклапанные термостаты устанавливались на самые первые «шестёрки», сошедшие с вазовского конвейера. Принцип работы этого устройства был подробно описан выше. К настоящему моменту эти устройства считаются устаревшими, а найти их в продаже не так-то просто.

На первые «шестёрки» устанавливали самые простые, одноклапанные термостаты

Электронный термостат

Электронный термостат — это самая поздняя и наиболее продвинутая модификация, пришедшая на смену одноклапанным устройствам. Его главные достоинства — высокая точность и надёжность. У электронных термостатов есть два рабочих режима: автоматический и ручной.

Электронные термостаты применяются в современных системах охлаждения и отличаются от своих предшественников высокой точностью и гораздо большей надёжностью

Жидкостный термостат

Термостаты классифицируются не только по конструкции, но и по типу наполнителей. Жидкостные термостаты появились самыми первыми. Главным узлом жидкостного термостата является небольшой цилиндр из латуни, заполненный дистиллированной водой и спиртом. Принцип работы этого устройства такой же, как и у термостатов с восковым наполнителем, о которых говорилось выше.

Термостат с твёрдым наполнителем

Наполнителем в таких термостатах выступает церезин. Это вещество, по консистенции похожее на обычный воск, которое смешивается с медной пудрой и помещается в медный баллон. В баллоне имеется резиновая мембрана, подсоединённая к штоку, тоже выполненному из плотной резины, устойчивой к высоким температурам. Расширившийся от нагрева церезин давит на мембрану, которая, в свою очередь, действует на шток и клапан, обеспечивая циркуляцию антифриза.

Главным элементом термостата с твёрдым наполнителем является ёмкость с церезитом и медной пудрой

Какой термостат лучше

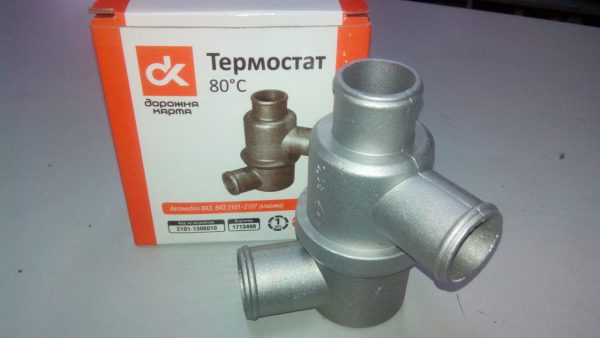

На сегодняшний день оптимальным вариантом для ВАЗ 2106 считаются термостаты на основе твёрдых наполнителей, так как они обладают оптимальным сочетанием цены и качества. Кроме того, их можно найти в любом автомагазине в отличие от жидкостных одноклапанных, которых в продаже уже практически нет.

• Термостат ваз 2112 16 клапанов

Признаки поломки термостата

Есть ряд признаков, однозначно указывающих на то, что термостат неисправен:

• на панели приборов постоянно горит лампочка, сигнализирующая о перегреве мотора. Обычно это происходит из-за того, что клапан термостата закрылся и его в этом положении заклинило;
• двигатель очень плохо разогревается. Это значит, что клапан термостата закрывается неплотно. В результате антифриз идёт как по малому, так и по большому кругу охлаждения и не может своевременно разогреться;
• после старта двигателя нижняя трубка термостата нагревается буквально через минуту. Проверить это можно, просто приложив к патрубку руку. Эта ситуация говорит о том, что клапан термостата заклинило в полностью отрытом положении.

При обнаружении любого из этих признаков водителю следует как можно быстрее заменить термостат. Если автовладелец проигнорирует вышеперечисленные симптомы, это неизбежно приведёт к перегреву мотора и его заклиниванию. Восстановить двигатель после такой поломки чрезвычайно сложно.

Способы проверки термостата

Есть четыре основных способа проверить работоспособность термостата. Перечислим их по возрастанию сложности:

1. Мотор запускается и работает на холостом ходу в течение десяти минут. После этого необходимо открыть капот и осторожно коснуться нижнего шланга, выходящего из термостата. Если устройство работает правильно, то температура нижнего шланга не будет отличаться от температуры верхнего. После десяти минут работы они будут тёплыми. А если температура одного из шлангов существенно выше — термостат сломан и нуждается в замене.
2. Мотор заводится и работает на холостых оборотах. После запуска мотора нужно сразу же открыть капот и приложить руку к шлангу, по которому антифриз поступает в верхнюю часть радиатора. Если термостат работает нормально, этот шланг будет холодным до тех пор, пока мотор как следует не разогреется.Если термостат исправен, то сразу после запуска двигателя шланг, ведущий к радиатору, остаётся холодным, а когда мотор полностью прогреется, он становится горячим
3. Проверка в жидкости. Этот способ предполагает снятие термостата с автомобиля и погружение его в кастрюлю с горячей водой и термометром. Как уже было сказано выше, температура полного открытия термостата варьируется от 90 до 102 °C. Следовательно, погружать термостат в воду необходимо, когда термометр покажет температуру, находящуюся в этих пределах. Если после погружения клапан мгновенно открывается, а после извлечения из воды постепенно закрывается, значит, термостат исправен. Если нет — необходимо его менять.Чтобы проверить работу термостата, нужна только кастрюля с водой и термометр
4. Проверка с помощью часового индикатора ИЧ-10. Предыдущий способ проверки позволяет только установить сам факт открытия и закрытия клапана, но не даёт возможности точно установить температуру, при которой всё это происходит. Для того чтобы её измерить и нужен часовой индикатор, который устанавливается на штоке термостата. Сам термостат погружается в ёмкость с холодной водой и термометром (цена деления термометра должна составлять 0,1 °C). Затем воду в кастрюле начинают нагревать. Делать это можно как с помощью кипятильника, так и поставив всю конструкцию на газ. По мере нагрева воды контролируется и записывается степень открытия клапана, отображаемая на часовом индикаторе. Затем наблюдаемые цифры сравниваются с заявленными техническими характеристиками термостата, которые можно найти в инструкции по эксплуатации автомобиля. Если разница в цифрах не превышает 5%, термостат исправен, если нет — его необходимо заменить.Проверка с помощью часового индикатора даёт большую точность по сравнению с методом, в котором применяется обычный термометр

Видео: проверяем термостат

Проверка термостата на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099

Проверим работоспособность термостата системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099.

Чтобы проверить термостат и оценить правильность его работы необходимо знать его роль в системе охлаждения автомобиля и принцип действия. Термостат разделяет два круга системы охлаждения (малый и большой) и имеет два клапана: перепускной и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует через малый круг и открытый перепускной клапан термостата. Термостат не дает ей смешиваться с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.

По мере прогрева (температура ОЖ около 87º — 2108, 2109 и 80-85º — 2105, 2107.) перепускной клапан закрывается, а основной открывается, и жидкость поступает в большой круг. При температуре 102º (94º – для ВАЗ 2105, 2107) основной клапан термостата полностью открыт, а дополнительный закрыт. Циркуляция идет через большой круг, обеспечивая требуемый температурный режим для нормальной работы двигателя.

Поэтому самая простейшая проверка работоспособности термостата – на ощупь, непосредственно на автомобиле. При правильной работе вначале прогревается его верхняя часть, а затем нижняя.

Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя

При прогреве двигателя циркуляция идет по малому кругу. Прогревается: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата. Рукой проверяем нагрев термостата: его верхняя часть должна быть теплой, а спустя несколько минут становиться горячей. Нижняя часть термостата остается холодной. Помимо этого нижний шланг к радиатору будет также холодный, а верхний немного нагрет.

Спустя некоторое время нижняя часть термостата и нижний шланг радиатора резко становятся горячими – это открывается основной клапан термостата. Циркуляция пошла через радиатор (большой круг).

Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия его с двигателя

Проверка снятого термостата

Можно проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого погружаем его в емкость с горячей водой (температура предварительного нагрева 73-75º). Подогреваем воду далее, перемешивая ее, и наблюдаем за перемещением основного клапана термостата. Когда клапан начинает открываться (приблизительно на 1 мм) следует измерить температуру жидкости. Если термостат исправен то она будет составлять 81±5º для ВАЗ 2105, 2107 и 87±2º для ВАЗ 2108, 2109, 21099. Неисправный термостат следует заменить.

Примечания и дополнения

— Ход основного клапана термостата при 102º у ВАЗ 2108, 2109, 21099 около 8 мм. У ВАЗ 2105, 2107 при 94º от 6 до 8-ми мм.

Еще статьи по двигателям автомобилей ВАЗ

— «Кипит» антифриз в расширительном бачке

— Двигатель перегревается, причины

— «Троит» двигатель, причины

— Неустойчивые обороты холостого хода карбюраторного двигателя

— Двигатель автомобиля не запускается, причины связанные с системой зажигания

— Горит аварийная лампа давления масла двигателя, причины

Самостоятельно меняем термостат на ВАЗ 2106

Перед началом работы следует подобрать инструменты и расходные материалы. Для замены термостата нам потребуются:

• новый термостат;
• охлаждающая жидкость (5 литров);
• таз для слива старого антифриза;
• плоская отвёртка.

Здесь же следует отметить, что ремонту термостат не подлежит. Причина проста: внутри у него есть термоэлемент с жидкостным или твёрдым наполнителем. Именно он выходит из строя чаще всего. Но по отдельности такие элементы не продаются, так что у автовладельца остаётся только один вариант — замена всего термостата.

Последовательность работы

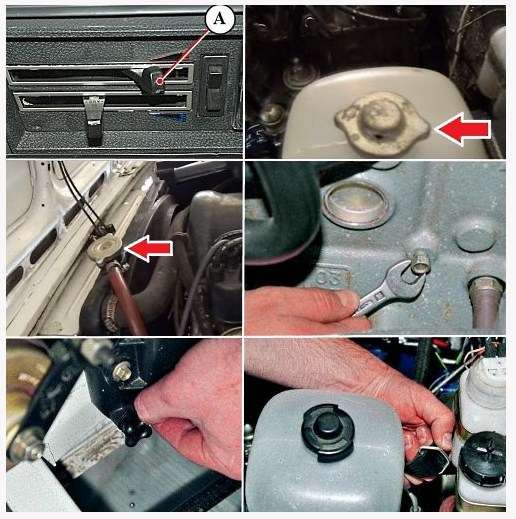

Перед тем как производить какие-либо манипуляции с термостатом, нужно слить охлаждающую жидкость. Без этой операции дальнейшая работа невозможна. Антифриз удобно сливать, поставив машину на смотровую яму и открутив пробку основного радиатора.

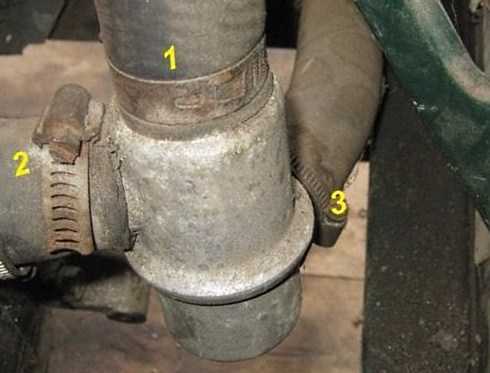

1. После слива антифриза открывается капот автомобиля. Термостат находится справа от мотора. К нему подходит три шланга.Все шланги с термостата необходимо снять
2. Шланги крепятся к патрубкам термостата с помощью стальных хомутов, которые ослабляются с помощью плоской отвёртки.Хомуты на шлангах термостата удобнее всего ослаблять большой плоской отвёрткой
3. После ослабления хомутов шланги снимаются с патрубков вручную, старый термостат извлекается и заменяется новым. Шланги возвращаются на место, хомуты затягиваются, а в радиатор заливается новая охлаждающая жидкость. Процедуру замены термостата можно считать завершённой.После снятия шлангов термостат ВАЗ 2106 извлекается вручную

Видео: самостоятельно меняем термостат

Итак, владельцу ВАЗ 2106 для замены термостата ни к чему отправляться в ближайший автосервис. Всё можно сделать своими руками. Эта задача вполне по силам и начинающему водителю, который хотя бы раз держал в руках отвёртку. Главное — не забыть слить антифриз перед началом работы.

Неисправности и проверка терморегулятора ВАЗ-2107

• не открывается совсем или открывается частично – ведет перегреву двигателя;
• не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла. Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

Простейшая проверка терморегулятора ВАЗ-2107 может быть выполнена непосредственно на автомобиле на ощупь.

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель. Во всех случаях термостат подлежит замене.

Эта статья для тех, кто хочет досконально разобраться в том, как устроен и работает термостат вазовской «классики», как определить неисправности этого устройства, правильно подобрать запчасть и выполнить замену. Именно термостат «виноват» в том, что зимой в салоне холодно а, двигатель долго прогревается. Он же является наиболее частой причиной перегрева мотора.

Что внутри термостата

Корпус термостата «классики» изначально делали из латуни. Затем, разные заводы в разное время выпускали термостаты с корпусами из алюминиевого сплава и стали. При сборке, внутрь двух половин корпуса, помещают блок из двух клапанов в сборе. Затем это все завальцовывается и становится неразборным. Блок клапанов собран внутри держателя. Шток закреплен неподвижно. Относительно него, преодолевая усилие пружин, могут двигаться основной и перепускной клапаны. Снаружи корпус имеет три патрубка для соединения с водяным насосом (помпой), двигателем и радиатором.

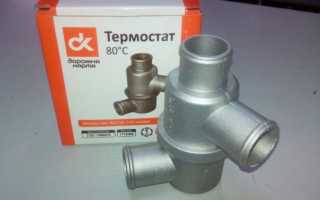

Термостат ваз 2106

Такой элемент системы жидкостного охлаждения транспортного средства, как термостат представляет собой устройство, которым оборудована подавляющая часть легковых автомашин. Он расположен в моторном отсеке в околомоторном пространстве в сети трубопровода между силовой установкой и радиатором. Внешне он представляет собой запаянный цилиндр из легкосплавных материалов с отверстиями, к которому подведены патрубки системы охлаждения.

Оглавление

ЗаменаКак проверитьКак поменятьНеисправности

• Термостат Гранта

Замена

Для замены термостата на автомобилях ваз 2106 необходимо слить некоторую часть охлождающей жидкости, открутив пробку для слива жидкости на блоке цилиндров. Так же необходимо снять аккумуляторную батарею, которая будет нам мешать выполнять ремонт по замене термостата. Далее ослабте затяжку хомутов крепления шлангов к термостату и отсоедените шланги, после чего снимите термостат.

После снятия термостата его необходимо проверить на работоспособность, для этого опустите его в емкость с подогретой до 78-80 градусов водой и при постоянном помешивании продолжайте греть воду до 87-90гр. Клапан термостата должен медленно начать открываться, если этого не происходит, то необходимо заменить термостат. Установку нового производите в обратном порядке. Залейте охлаждающую жидкость.

Что делать, если обнаружилась воздушная пробка в системе охлаждения.

Как поменять замок зажигания по ссылке.

Как проверить

Проверка без снятия термостата

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед тем, как снимать и проверять работоспособность термостата, убедитесь в том, что проблемы с охлаждением двигателя возникли не вследствие недостаточного количества охлаждающей жидкости или слабого натяжения приводного ремня. Убедитесь в исправности индикатора, расположенного на комбинации приборов.

Если Вы заметили, что двигатель долго прогревается до рабочей температуры (согласно показаниям индикатора), термостат, возможно, заклинен в открытом положении. В этом случае термостат следует заменить.

С другой стороны, долгий прогрев может быть следствием отсутствия термостата. Это могли сделать специально или непреднамеренно (забыли установить после ремонта). Не используйте автомобиль без термостата. Система управления двигателем будет держать двигатель в режиме прогрева более долгое время. В течение этого времени двигатель будет потреблять большее количество топлива, а отработавшие газы будут содержать большее количество вредных примесей.

Если двигатель перегревается, потрогайте верхний шланг радиатора. Если он не горячий, а двигатель перегрет, термостат, возможно, заклинило в закрытом положении. Жидкость не попадает в радиатор и циркулирует по малому кругу. В этом случае замените термостат.

Если верхний шланг радиатора горячий, это значит, что термостат открыт и жидкость нормально циркулирует по системе. В этом случае ознакомьтесь с рекомендациями, приведенными в Разделе Диагностика неисправностей.

Проверка со снятием термостата

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите термостат (см. Раздел Снятие и установка термостата).

Если термостат при комнатной температуре находится в открытом состоянии — он неисправен и подлежит замене.

Для грубой проверки работоспособности термостата подвесьте его на куске шпагата в емкости с водой. Термостат не должен касаться стенок емкости. Начинайте нагревать емкость.

По мере нагревания воды термостат должен открываться (это происходит непосредственно перед кипением воды). Поскольку температура кипения воды составляет 100°С, термостат может не открыться полностью (обратитесь к Спецификациям). Извлеките термостат и дайте ему остыть. По мере остывания он должен полностью закрыться.

Если термостат не открывается при нагревании или не закрывается при охлаждении, замените его.

При установке термостата обратите внимание на следующие моменты:

a) Тщательно очистите сопрягаемые поверхности и замените уплотнительное кольцо;

b) Поместите термостат в кожух, правильно сориентировав;

c) Затяните болты крепления крышки, приложив требуемое усилие;

d) Установите все шланги на прежние места, после чего залейте охлаждающую жидкость (обратитесь к Главе Текущий уход и обслуживание);

e) Запустите двигатель, прогрейте до рабочей температуры и убедитесь в отсутствии утечек.

Как поменять

Перед тем, как устанавливать новый прибор, нужно обязательно его проверить — опустить в горячую воду (около 80 градусов), после чего воду нужно нагревать и постоянно помешивать, тем самым доводя ее примерно до 87 градусов. Если при этом будет происходить открытие основного клапана, значит термостат исправен.

Неисправности

Термостат не открывается

Причина: его заклинило или «залипла» пластина клапана.

Признаки: индикация температуры уже за красной меткой, а радиатор на ощупь все еще холодный.

Возможные последствия: движение с закрытым термостатом может привести к сильному повреждению двигателя. Возможно прогорание прокладки головки блока цилиндров, деформация головки блока цилиндров или появление на ней трещин

Способ устранения: подождите до тех пор, пока двигатель не охладится, отверните крепление корпуса термостата и выньте термостат. Если вы некоторое время проедете без термостата, это не повредит вашему двигателю.

Термостат не закрывается полностью

Причина: в термостат попал посторонний предмет.

Признаки: после пуска холодного двигателя радиатор сразу же становится таким же теплым, как, например, корпус термостата. Салон автомобиля нагревается медленно.

Возможные последствия: если двигатель не достигает рабочей температуры, увеличивается износ его деталей.

Способ устранения: замените термостат.

Термостат ВАЗ 2106 является устройством, основная задача которого — контроль за нормальным температурным режимом двигателя внутреннего сгорания. Применяется при наличии жидкостной системы охлаждения. При холодном двигателе жидкость, охлаждающая мотор, не циркулирует по теплоотводящим магистралям. При достижении двигателем отметки в 95 °С термостат позволяет охлаждающей жидкости циркулировать. Благодаря этому регулятору температуры силовая установка авто прогревается значительно быстрее, что позволяет продлить срок службы деталей кривошипно-шатунного и газораспределительного механизмов, а также элементов цилиндропоршневой группы.

Вернуться к оглавлению

Самостоятельная замена термостата ВАЗ 2107 (фото и видео).

Добрый день. Тема сегодняшней статьи – замена термостата ваз 2107. Традиционно для нашего сайта статья содержит много фото и видео.

К сожалению, отечественные термостаты не отличаются надежностью, и раз в несколько лет нуждаются в замене. Когда вы замечаете, что тепловой режим двигателя нарушен, проверьте термостат.

Так как конструктивно термостаты у карбюраторной и инжекторной версий двигателя не отличаются, отдельно их рассматривать нет смысла. Расположен он точно так же, просто на инжекторной версии доступ к термостату затруднен из-за впускного ресивера.

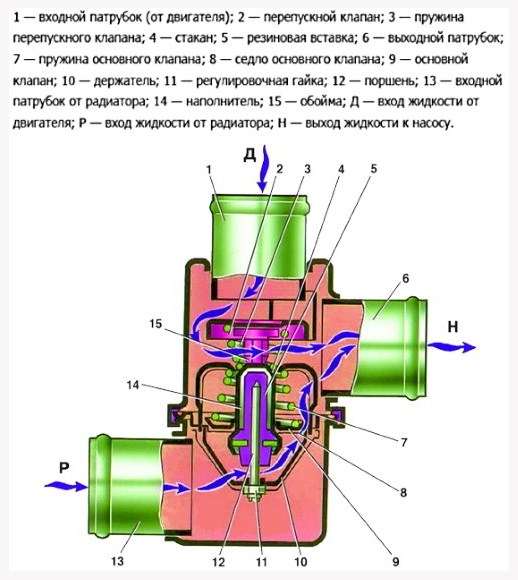

Устройство термостата ВАЗ 2107.

Как проверить исправность термостата?

Про неисправности системы охлаждения у нас на сайте есть отдельная статья, но если вам лень её читать, алгоритм проверки термостата следующий:

Запускаем холодный двигатель и трогаем патрубки радиатора, если одновременно начинают нагреваться оба патрубка (верхний и нижний), термостат заклинил в открытом положении и нуждается в замене.

Если нагревается только верхний патрубок, потом двигатель начинает кипеть и выплескивать антифриз из расширительного бачка, а нижний патрубок при этом остается холодным – термостат заклинил в закрытом положении и нуждается в замене.

Если двигатель не нагревается выше определенной температуры, в основном это проявляется зимой, термостат изменил свои температурные характеристики.

Как осуществляется замена термостата на 2107?

Если вам лень читать, вы можете посмотреть вот это видео:

Правда, на видео 2106, но конструктивно, разницы нет!

Снятие термостата.

Ниже представлен алгоритм действий, которые нужно выполнять при снятии термостата (кстати, прежде, чем приступать к демонтажу, желательно подождать, пока двигатель остынет):

1. В первую очередь необходимо загнать «семёрку» на эстакаду.
2. Самостоятельно или с помощью специалиста сливаем всю охлаждающую жидкость.



3. С помощью инструментов ослабляем крепления шланга, который идёт от радиатора (здесь можно использовать шлицевую отвёртку или круглогубцы).
4. Отключаем шланг от термостата. Это самая сложная и нудная процедура, приготовьте пару матерных слов и все выйдет.



5. Теперь отсоединяем крепления шлангов к патрубкам помпы и головки блока цилиндров. Для этого можно воспользоваться рожковым ключом или крестовой отвёрткой.
6. Теперь можем спокойно демонтировать термостат и отсоединять от него все шланги.

Не нужно спешить и сразу выбрасывать элемент на помойку. Обязательно нужно еще раз проверить его работоспособность. Помещаем термостат в воду и начинаем его нагревать. Важно отследить температурный показатель начала открытия клапана. Если он не попадает в диапазон 80.6-81.5 градусов, то элемент неисправный и его нужно заменить.

Устройство и функциональные свойства

Материалами для изготовления деталей корпуса и начинки термостата автомобиля ВАЗ 2106 являются латунь и медь. Рабочий процесс термостата происходит следующим образом:

1. В цилиндре устройства помещен шарообразный кусок воска, который начинает расплавляться при достижении двигателем температурной отметки в 82 °С.
2. Обладая существенным коэффициентом расширения, воск начинает давить на конец штока, соединенный с впускным клапаном.
3. При открытии клапана охлаждающая жидкость начинает циркулировать по теплоотводящим магистралям двигателя, охлаждая его.
4. При снижении температуры воск начинает затвердевать и сжиматься, что приводит к снижению давления на шток, который под действием возвратной пружины возвращается на место.

Проблемы с термостатом возникают при эксплуатации двигателя в некорректных режимах работы: частых перегревах, длительной езде при гипертермии мотора или механической деформации терморегулирующего устройства.

В случае заклинивания клапана в закрытом положении, возникает сильный перегрев силовой установки даже при отрицательной температуре окружающей среды. При частично открываемом клапане все равно происходит перегрев, однако в условиях щадящего режима работы это не приведет к закипанию двигателя.

При условии, когда отсекающий клапан автомобильного термостата находится в положении полного открытия, двигатель не может прогреться до температуры, которая необходима для нормальной работы. В этом случае увеличивается износ деталей кривошипно-шатунного и газораспределительного механизмов, не достигается необходимой степени расширения цилиндропоршневой группы, что приводит к недостаточной герметизации камеры сгорания и снижению степени компрессии.

Вернуться к оглавлению

Полезные сведения о работе и ремонте термостата в отечественном ВАЗ 2106

Такой элемент системы жидкостного охлаждения транспортного средства, как термостат представляет собой устройство, которым оборудована подавляющая часть легковых автомашин. Он расположен в моторном отсеке в околомоторном пространстве в сети трубопровода между силовой установкой и радиатором. Внешне он представляет собой запаянный цилиндр из легкосплавных материалов с отверстиями, к которому подведены патрубки системы охлаждения. Визуально посмотреть термостат автомобиля ВАЗ 2106 на фото можно на нашем интернет-ресурсе.

Принцип работы термостата

Предназначение и принцип работы термостата ВАЗ 2106 следующие: этот термодинамический компонент охладительной системы дает возможность эксплуатировать мотор «шестерки» в надлежащем температурном режиме с помощью функционала терморегуляторов или фазового перехода. Встречаются такие приборы с термоизоляционным кожухом, что дает возможность сократить температурные потери. В последнее время появляются приборы с керамическим покрытием.

Рассмотрим, как работает термостат в системе охлаждения автомобиля. Он блокирует преждевременное поступление в полость радиатора тосола, на начальном этапе создавая необходимые условия для вхождения «движка» в рабочий температурный режим. Функционал термостата предусматривает своей работой снижение износа силовой установки за счет поддержания необходимых температурных значений в системе. Он находится в закрытом состоянии, пока тепловой диапазон моторного агрегата поддерживается на необходимом уровне.

Диагностика проблем

Чтобы диагностировать неисправность термостата необходимо проделать несколько действий.

1. Прогреть мотор автомобиля до 95-100 °С (когда стрелка термометра немного не доходит до отметки красного цвета).
2. Заглушить двигатель. Открыть крышку капота, отыскать два шланга радиатора.
3. Необходимо проверить их температуру, можно на ощупь (предельно аккуратно) или любым контрольно-измерительным прибором. Если один из шлангов холодный, то это свидетельствует о неисправности терморегулирующего устройства и о необходимости его срочной замены.

Есть и другой способ проверить исправность термостата, но он включает в себя полное снятие устройства с автомобиля. Термостат транспортного средства располагается в емкости, которая заполняется разогретой до состояния кипятка водой (100 °С).

Через небольшой промежуток времени отсекающий клапан должен переместиться в открытое положение. При таком варианте выявляется, что неполадки в системе теплоотвода располагаются в другом узле. Если этого не произошло, то состояние термостата определяется как неудовлетворительное, требуется его замена.

Температурный режим срабатывания термостата варьируется в довольно широком диапазоне. Поэтому, чтобы замена принесла ожидаемые результаты, нужно уточнить конструкционные, технические и температурные характеристики своего ТС перед непосредственной покупкой регулятора температуры. В противном случае корректность работы как двигателя, так и самого термостата будет поставлена под сомнение.

Вернуться к оглавлению

Как проверить термостат ВАЗ 2106, не снимая его с авто

Заводим двигатель. Через несколько минут щупаем рукой шланг, идущий с блока цилиндра в верхнюю часть корпуса термостата. Если она холодная, а нижний патрубок радиатора теплый – значит, заклинен в открытом положении клапан большого круга, а малого закрыт.

Обратная ситуация. Двигатель нагрелся до рабочей температуры. Пробуем на ощупь верхний и нижний шланги радиатора. Если они с ячейками радиатора холодные, то клапан большого круга закрыт, а малого открыт и заклинен. Вторичным признаком неисправности в подобной ситуации – не включается вентилятор принудительного охлаждения радиатора, если такой установлен.

И последний вариант определение неисправности термостата – двигатель работает несколько минут, по датчику его температура начала подрастать, но еще не дошла до зеленой зоны. Прикладываем руку к шлангам радиатора и на выходе из блока цилиндров. Если их температура одинаковая, то клапана находятся в среднем положении и тосол «течет» по обоим контурам охлаждения.

Определившись с возможными поломками, нужно менять термостат, как это сделать – поговорим в следующих статьях. Всем удачи на дорогах!

Видео по теме:

Наглядная демонстрация принципа работы термостата:

Как производится замена термостата?

Для того чтобы была произведена замена термостата на автомобиле ВАЗ 2106, необходимо подготовить всего лишь обыкновенную отвертку. Перед началом демонтажных работ нужно снять аккумуляторную батарею, чтобы избежать возможного короткого замыкания или поражения электрическим током.

Далее нужно слить часть охлаждающей жидкости. Для этого изымается пробка, которая находится в районе блока цилиндров. После выполнения всех этих процедур следует непосредственно замена термостата. При помощи отвертки ослабляются хомуты (три штуки), которые крепят патрубки к терморегулирующему устройству. Теперь изымается сам термостат.

Перед установкой новое устройство нужно протестировать на предмет исправности и соответствия корректному температурному режиму его работы. Проверка происходит в емкости с водой.

В отличие от диагностики старого термостата (проверка проходит в жидкости с температурой 95-100 °С), новое устройство тестируется при температуре, не превышающей 87 °С.

https://youtube.com/watch?v=Q2inl507tfA

Вернуться к оглавлению

Замена термостата на классике

Термостат регулирует тепловой баланс двигателя и если выходит из строя, то в самое неподходящее время года. Летом он ломается таким образом, что двигатель начинает перегреваться, а зимой, наоборот, не набирает рабочую температуру.

Подобное поведение термостатов знакомо практически всем автовладельцам, особенно когда дело касается ВАЗовской классики. На всех моделях с 01 по 07, это устройство рано или поздно заявляет о себе. Если термостат заклинил на классике, с ним можно временно разобраться, тихонько стукнув по корпусу гаечным ключом или отверткой. Зачастую это помогает расшевелить закисший клапан и возвратить ему работоспособность. Однако это только временная мера, потому что при первой же возможности термостат вновь откажет. И тогда его все равно придется менять.

Работы по замене термостата опишем на примере автомобиля ВАЗ-2106. У всех классических Жигулей его расположение одинаковое, поэтому данная инструкция будет справедлива и для другой классики.

Виды термостатов

Автомобиль ВАЗ 2106 выпускался несколько десятков лет, и за это время множество узлов и агрегатов претерпело изменения. Так случилось и с термостатом. За годы выпуска на «шестерку» устанавливалось несколько видов этих агрегатов.

Вернуться к оглавлению

Одноклапанный термостат

Простейший по конструкции. Устанавливался на первые серийный модели ВАЗ 2106. Найти его в продаже практически невозможно, к тому же нет смысла, т. к. у этих устройств было немало недостатков.

Вернуться к оглавлению

Электронный термостат

Он, напротив, устанавливался на поздние модели и во многом превосходил предыдущий вариант с одним клапаном. Это устройство с электронным клапаном отличается точностью и надёжностью, может работать в автоматическом и ручном режиме. Такие агрегаты используются во многих современных системах охлаждения.

Вернуться к оглавлению

Жидкостный

По типу наполнителя клапана устройство может быть с твердым наполнителем или жидкостным. Вторые считаются устаревшими. В основе латунный цилиндр, внутри которого находится спирт или дистиллированная вода.

Вернуться к оглавлению

С твердым наполнителем

В качестве наполнения используется церезит. По своей консистенции он напоминает обычный воск, смешанный с медной пудрой. Эта субстанция помещается в медный контейнер. Контейнер снабжается устойчивой к высоким температурам мембраной и соединённым с ней штоком из жаростойкой резины. По мере нагрева церезит начинает расширяться и толкать мембрану, которая передается давление на шток, и клапан открывается, пропуская охлаждающую жидкость по большому кругу циркуляции.

Оптимальным вариантом на сегодня являются термостаты с твердым наполнителем. Они надёжны, долговечны и обладают оптимальным сочетанием цены и качества. К тому же это самый распространенный вариант в магазинах автозапчастей.

От температуры двигателя зависит и эффективность печки, и других параметров, которые влияют на работу всего двигателя. Температурный режим зависит от термостата. Термостат — это устройство, которое направляет охлаждающую жидкость по большому или по малому кругу охлаждения.

Устройство и принцип работы термостата

Термостат имеет вид трубчатого клапана, который позволяет поддерживать постоянную температуру двигателя в процессе его работы, а также быстрее прогревать его до номинальной температуры.

Независимо от двигателя (ВАЗ 2109 или ВАЗ 2107), термостат имеет разное расположение, но одинаковую конструкцию и принцип действия. Он состоит из трех выходных трубок, соединенных в одной точке, которая образована специальным клапаном. Две близкорасположенные верхние трубки соединяют малый круг системы охлаждения, а последняя, в комбинации с первой – большой круг.

При запуске холодного двигателя, клапан находится в закрытом положении и блокирует прохождение охлаждающей жидкости по большому кругу (трубки радиатора автомобиля). Двигатель, который не охлаждается за счет трубок радиатора, начинает прогреваться до номинальной температуры. Как только температура двигателя достигнет отметки, примерно, в 90-100 градусов, клапан открывается и пропускает охлаждающую жидкость на большой круг (в радиатор). Таким образом, достигается быстрый прогрев двигатель и защита его от дальнейшего перегрева.

Термостат

Термостат — это прибор, регулирующий температуру. По сути, это запорно-регулирующее устройство, которое открывает, закрывает и меняет направления движения охлаждающей жидкости. В системе охлаждения двигателя автомобиля есть два контура охлаждения: большой и малый. Большой — это циркуляция жидкости через основной радиатор, а малый круг — это циркуляция жидкости минуя радиатор.

Работа термостата регулируется клапаном, который в зависимости от температуры открывает один патрубок и закрывает второй.

Ремонт помпы на ВАЗ 2107 своими руками

Как проверить термостат автомобильный самостоятельно?

Водяной насос, как уже указывалось выше, призван обеспечивать необходимое давление в системе охлаждения, то есть циркуляцию жидкости по системе. Лопасти устройства вращаются, благодаря чему тосол подаётся к цилиндрам двигателя и качественно охлаждает их.

В том случае, если помпа перестанет работать, тосол не будет поступать к мотору. Соответственно, двигатель может перегреться, «закипеть» и заклинить. Основными неисправностями помпы на «классике» являются:

• течь через прокладку;
• течь через сальник;
• выработка подшипников.

Подготовка инструментов

Ремонт помпы невозможен без использования специального ремкоплекта. В его состав обычно входят все необходимые для замены мелкие детали помпы и резиновые уплотнители. Помимо этого, придётся сразу же подготовить следующий инструмент:

• торцовый ключ на 17;
• торцовый ключ на 13;
• молоток (типа киянки) — для выбивания частей корпуса, если детали сами не выходят;
• немного тосола (или антифриза).

Виды термостатов

Внешне, если взять термостаты Нивы и Ваз 2101 (копейки), то не будут видны отличия. Отличия у них внутри, патрубки расположены по-разному.

Типы термостатов ВАЗ:

• Термостат 2101-2107. Блокировка клапана начиналась при достижении 80 градусов, а полностью открывался при достижении 95 градусов.
• Почти такой же устанавливаются на ВАЗ Нива, только угол между патрубками составляет около 180 градусов.
• Термостат ВАЗ 2108 устанавливают на все модели ВАЗ с карбюраторными двигателями разных модификаций. Клапана термостат переднеприводных ВАЗ срабатывают на 7 градусов позже, чем у классических моделей.
• Термостат ВАЗ 2110 такой же, как у классики, но патрубки расположены в зеркальном отражении. Малый патрубок для вывод воздуха в нем отсутствует.
• Термостат ВАЗ 2112 изготовлен для инжекторных двигателей ВАЗ. Клапан открывается при достижении температуры 85 градусов.

Пружины

В конструкции предусмотрены две пружины. Они помогают клапанам «вернутся» в исходное положение после остывания охлаждающей жидкости, надежно изолировав два циркуляционных контура системы друг от друга.

Сам термостат помещен в цилиндрический корпус с тремя патрубками. Два соединяются с разными контурами циркуляции, третий с водяным насосом (помпой).

Видео, как устроен и как изготовляют термостат:

как устроен термостат автомобиля

Термостаты Luzar

Отзыва о Лузар термостатах есть негативные, есть положительные. Пишут, что через 5000 км пробега может протекать. Производство: Китай.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как проверить утечку тока на автомобиле ваз 2110 мультиметромВаз 21213 плохо разгоняетсяЛада ларгус какой бензин 92 или 95 заливать, рекомендации производителяКак поменять стартёр на ваз 2109Глохнет на холостых оборотах ваз 2107, карбюратор, инжектор, выявляем и решаем проблемуСползает ремень ГРМ ваз 2109, 8 клапанов, причина и как устранитьПри нажатии на педаль тормоза слышно шипение ваз 2114Ваз 2121 как поменять сайлентблоки на авто
