Детонация – что это такое

Детонация – это просто неправильное сгорание смеси. Но если вовремя не предпринять мер, то детонация двигателя ВАЗ может иметь сильные негативные последствия. Особенность этого эффекта кроется в самовоспламенении горючей смеси за счет воздействия высоких температур и давления в цилиндрах.
При нормальной работе двигателя сгорание горючей смеси проходит в три этапа.

1. Индукционный, проходит на подходе поршня к верхней мертвой точке. При этом этапе происходит начало возникновения очага пламени от искры, который в дальнейшем формирует фронт пламени, причем все это сопровождается неинтенсивным нарастанием давления в камере сгорания.
2. Формирование и прохождения фронта пламени по камере сгорания, в результате чего основная масса смеси сгорает, и сопровождается это все резким возрастанием давления и температуры.
3. Догорание остатков смеси, которые остались за фронтом, а также находящихся возле стенок цилиндра. Вот между переходом от второго этапа к третьему и возможно возникновение детонации. Высокая температура и давление, которое возникает при втором этапе, приводит к появлению быстротекущих химических реакций в несгоревшей смеси, в результате чего она самовоспламеняется. Такое горение происходит очень быстро (до 1200 м/с) и в виде взрыва, сопровождающееся образованием ударных волн, имеющих разрушительный характер.

Эти волны приводят к разрушению пристеночных слоев газов, что обеспечивает повышение теплообмена, из-за чего стенки цилиндров и другие составляющие ЦПГ перегреваются. Также взрывная волна разрушает масляную пленку стенок, в результате чего повышается трение между цилиндрами и кольцами. Детонация имеет и механическое воздействие на элементы поршневой группы – резкое возрастание давление приводит к появлению ударных нагрузок на днище поршня, клапана, стенки цилиндров, приводя к их повреждениям.

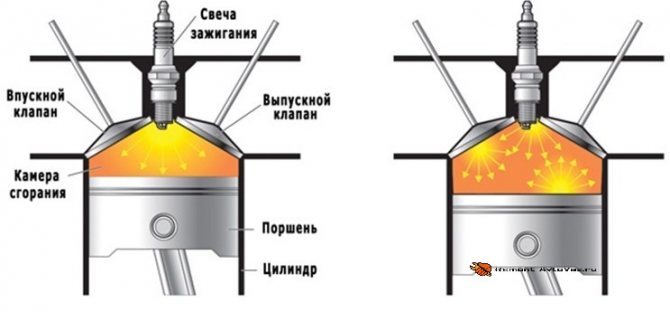

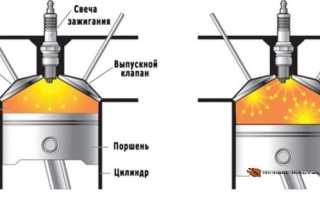

На рисунке показано, как происходит нормальное и детонационное сгорание топлива.

Слева – нормальное сгорание; справа – детонационное сгорание

Датчик детонации. ВАЗ 2112, 2111.

Датчик детонации ДД Проверка не снимая с авто ЗАЗ Ланос, Шанс, Форза, Чери, Acteco 1.5 SQR477

датчик детонации (ДД) ВАЗ распил ч1

Признаки неисправности ДМВР

Устройство датчика массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

1. Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
2. Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
3. Увеличенный расход топлива . Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
4. Снижение динамики разгона . Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
5. Плохой пуск или его невозможность . Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
6. Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется при помощи мультиметра

Датчик массового расхода воздуха проверяется достаточно легко. Для диагностики понадобится мультиметр.

1. Отключаем фишки от питания датчика и вставляем щупы измерительного прибора.

Подключаем щупы измерительного прибора: красным к жёлтому, а чёрным к зеленому (на массу датчика).

Показания напряжения исправного и неисправного датчика

• 1.01-1.02 — показания нового датчика, всё в норме.
• 1.02-1.03 — есть износ, но параметры в пределах нормы.
• 1.03-1.04 — параметры рабочие, но уже есть износ.
• 1.04-1.05 — критические параметры, готовьтесь к замене, если есть деньги, то меняем. Возможно уменьшится расход топлива.
• 1.05 и выше — не рабочий датчик ДМРВ.

Замер при помощи скрепок — может быть погрешность у прибора. По показаниям видно что датчик «приказал долго жить»

Второй способ проверить работоспособность датчика массового расхода воздуха – это отключить от него питание и проехать несколько километров. Если работа двигателя улучшилась, то проблема именно в ДМРВ.

ДАТЧИК ДЕТОНАЦИИ. Неисправности датчика детонации. ВАЗ. ЛАДА.

Принцип работы ДД

Функционал основан на работе пьезоэлемента. Внутри конструкции ДД вмонтирована пьезоэлектрическая пластина. При возникновении детонации на пластине создается напряжение. Величина напряжения не велика, но вполне достаточно для создания колебаний.

Чем больше частота, тем выше напряжение. Когда колебания превышают максимальный диапазон, электронный блок управления автоматически корректирует угол системы зажигания в сторону его уменьшения. Зажигание работает на опережение.

Когда колебательные движения исчезают, угол зажигания восстанавливается в изначальное положение. Таким образом, достигается максимальная эффективность работы силового агрегата в конкретных условиях эксплуатации.

В случае выхода из строя ДД на приборной панели сигнализирует ошибка «Check Engine».

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

• Произошла поломка внутри самого датчика.
• Замыкание.
• Оборвался сигнальный провод или экранирующая оплетка.
• Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Замена Датчика Детонации Приора 16 Клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Замените датчик детонации самостоятельно.

Подробная статья о замене датчика температуры, который заменяет клапаны ваз-2112 16. 2. Замена датчика детонации. 16:23. Новый.

Естественно, не каждый автомобилист сможет обнаружить, что это один и тот же датчик, но вы можете увидеть прямые и косвенные причины неисправности.

Симптомы отказа датчика детонации

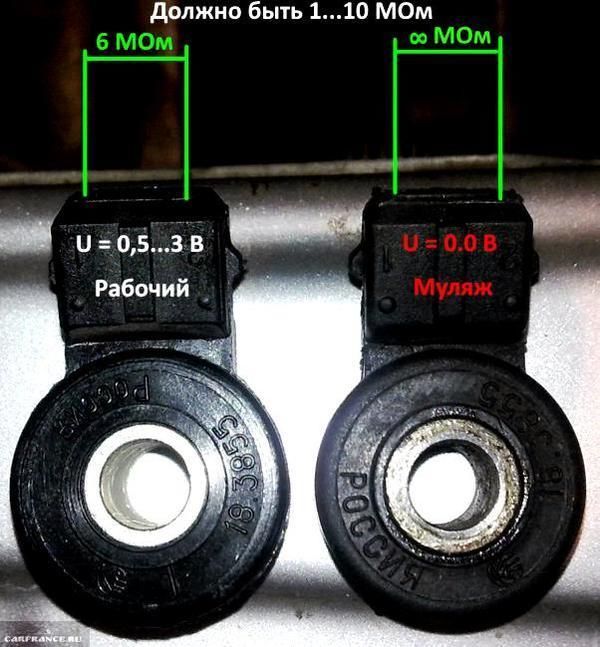

• Сопротивление, которое датчик должен иметь в хорошем рабочем состоянии
• Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Итак, давайте посмотрим, что еще может вызвать звонок при выходе из строя датчика детонации:

Конечно, важная причина неудачи Датчик детонации — это топливная смесь, а именно качество самого бензина. Чем ниже октановое число, тем ниже сопротивление детонации. фазовый датчик 2110, 2111, 2112 16cl. Где находится фазовый датчик? Ошибка p0340. Замена датчика положения распределительного вала на 16 клапанном двигателе. Если топливо взорвется, оно не сгорит полностью в двигателе, и вы услышите, как горит глушитель.

Замена датчика Детонация. Ошибка P0325

Счастливые будни владельца АвтоВАЗа: поездка-ремонт, поездка-ремонт. Замена датчика детонации на клапанах ВАЗ-2112 16: фото а. Симптомы детонации 16-клапанов ваз-2112 клапанов. + Изменить Датчик детонации

.

Диагностика датчика детонации

Для диагностики датчика детонации он снимается с двигателя и к нему подключается вольтметр с пределом измерения до 200 мВ.

Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, датчик не работает. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!

Сигнал неисправности ЭБУ

Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Замена ремня ГРМ. Предыдущие 16 клапанов. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:

• код-0325 намеки на проблемы с сетью. Замена 16-фазного датчика фазы ВАЗ 2112 Замена ремня ГРМ: предыдущие 16 клапанов. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;

1. Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)

Определить поломку клапана ВАЗ-2112 16 достаточно просто. Первым признаком будут электронные ошибки блок управления двигателем и загар в приборной панели Check Engine. Кроме того, простой тест мультиметра покажет, действительно ли этот продукт вышел из строя. Если датчик неисправен, его необходимо заменить.

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

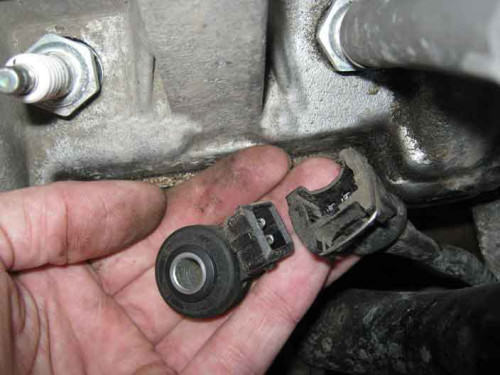

1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.

Замена датчика детонации Ваз 2114 – пошаговая инструкция

Замена ДД – процесс предельно простой. Поменять датчик детонации ВАЗ 2114 можно в течении 5-ти минут, для этого вам потребуется лишь торцевой ключ на 20 или 13 (зависит от того, какой конкретно тип датчика установлен на вашей четырнадцатой).

Итак, после получения большого блока теоретической информации, приступим к практическим занятиям и разберем досконально весь процесс замены (снятия) датчика.

Инструкция для двигателя 8 клапанов

Для выполнения работ понадобится ключ или головка на 13.

1. Получаем свободный доступ и откручиваем крепежную гайку.

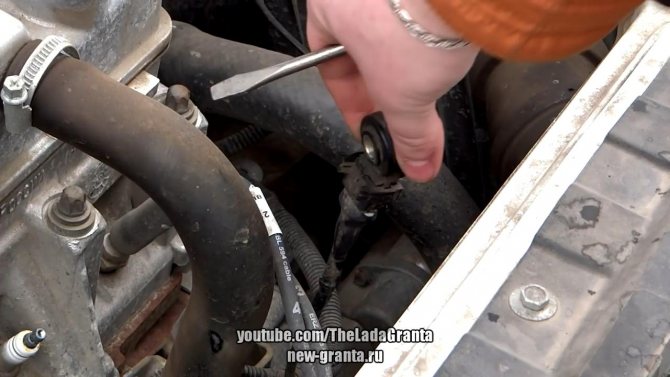

2. После чего отсоединяем контактные провода из разъема устройства.



3. Извлекаем деталь.

Обратная установка производится в противоположной последовательности. Все достаточно просто.

Инструкция двигатель 16 клапанов Ваз 2114

Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.

Виды

Применяется два типа датчиков детонации: резонансные и широкополосные.

Конструкция широкополосных ДД, применяемых в автомобилях ВАЗ, других автомобилей зарубежного производства:

Широкополосные датчики крепятся на блоке цилиндров в непосредственной близости от зоны сгорания. Крепление имеет жесткий характер, чтобы не демпфировать ударные импульсы при нарушениях работы ДВС.

Пьезокерамический чувствительный элемент формирует электрический импульс достаточной для обработки блоком управления двигателем амплитудой в широком диапазоне частот.

Широкополосные датчики формируют сигнал, как во время выключения зажигания при остановке двигателя на малой частоте вращения, так и на больших оборотах во время движения.

На некоторых автомобилях, например Toyota, применяют резонансные датчики:

Такие ДД работают на малых оборотах двигателя, при которых за счет явления резонанса достигается наибольшее механическое воздействие на пьезоэлектрическую пластину, соответственно, формируется большой сигнал. Не случайно, в этих датчиках устанавливается защитный шунтирующий резистор.

Преимущество резонансных датчиков – фильтрация механических воздействий при движении по неровной дороге, посторонних механических стуках, не связанных с детонацией двигателя.

ДД резонансного типа устанавливаются на собственное резьбовое соединение, напоминают по форме датчики давления масла.

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.

Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.

Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).

По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя.

• В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:

• вибрационную пластину;
• электрический пьезоэлемент;
• проводку;

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.

Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Датчик детонации ВАЗ 2110: признаки неисправности и диагностика

В статье вы узнаете о том, как работает датчик детонации ВАЗ 2110, признаки неисправности его рассмотрите внимательно. Автомобиль сейчас не просто средство передвижения или роскошь, в первую очередь он является набором современных технических решений. Причем это можно наблюдать как в элементах строения кузова, так и в системах торможения, охлаждения, а самое главное – электрооборудования.
Именно эта система считается самой сложной и требовательной, без нее не будет нормально функционировать вся машина в целом. Даже за правильную работу двигателя отвечает множество датчиков и исполнительных механизмов, которые управляются электронным блоком. Вот про это и хотелось бы поговорить более подробно.

Общие сведения о датчике детонации

Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления.

Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук.

Обычно это происходит при нарушении пропорции бензина и воздуха.

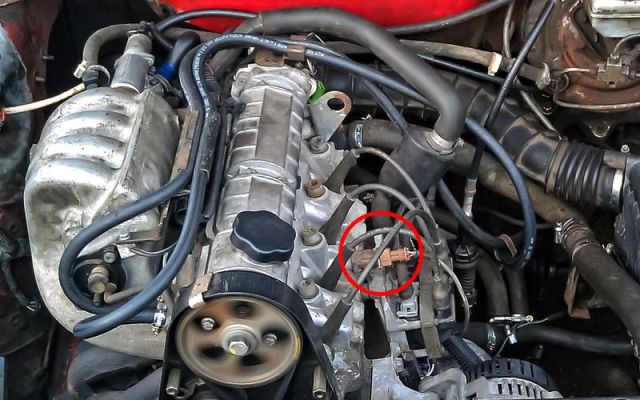

Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС.

Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется).

Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.

Современные автомобили оснащаются датчиками двух конструкций:

1. Широкополосные.
2. Резонансные.

В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.

При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше.

В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем.

К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.

Поломка датчика детонации

Причин появления стуков может быть великое множество – это и неверно сформированная топливовоздушная смесь, и иной УОЗ, и перегрев двигателя.

И всего этого будет достаточно, чтобы двигатель начал неправильно работать. Очень часто нарушается работа, но сам датчик детонации ВАЗ 2110 функционирует вроде бы.

Неточный сигнал является причиной того, что двигатель подтраивает, появляется стук.

Нередко просто окисляются контакты, значение напряжения на выходе устройства изменяется, ЭБУ производит корректировку не для конкретного режима работы двигателя.

Для диагностики датчика детонации ВАЗ 2110 необходимо снять его, после чего подключить к воль к корпусу, «+» к единственному проводу.

Желательно, чтобы предел на вольтметре был не более 0,5 Вольт, так как генерация очень слабого по амплитуде сигнала происходит.

Концом отвертки нанесите несколько ударов, различных по силе. Стрелка вольтметра должна отклониться на разное расстояние от нулевого значения. Если не происходит никакого отклонения, то можно говорить о поломке датчика детонации.

Но вполне вероятно, что на выходе устройства сигнал будет присутствовать, однако, работа ДВС окажется нестабильной. В этом случае потребуется полностью диагностировать проводку на предмет разрушения. При наличии неисправности в цепи датчика (или его самого) обязательно загорится контрольная лампа на приборной панели ВАЗ 2110.

И нужно внимательно осмотреть всю цепь, проверить ее на наличие обрыва и короткого замыкания.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

Замена датчика детонации ваз 2112 16 клапанов

• Отклонения от оптимальных параметров угла опережения зажигания выглядят следующим образом:
• Поздний угол опережения зажигания чреват ухудшением динамики автомобиля, перегреванием двигателя и повышенным расходом топлива;
• Ранний угол опережения зажигания, в свою очередь, проявляет себя в виде микровзрывов в камере сгорания (детонация) что влечет за собой падение мощности и повышенный износ клапанов (прогорание клапана).
• Для снятия двухконтактного датчика отсоединяем электрический разъем при выключенном зажигании (для наглядности операцию выполняем на демонтированном двигателе).
• Ключом «на 13″ отворачиваем гайку крепления датчика…
• …и снимаем шайбу и датчик со шпильки.
• Чтобы снять одноконтактный датчик детонации, отсоединяем электрический разъем.
• Ключом «на 22″ отворачиваем датчик…
• Для проверки датчика подсоединяем к его контакту и корпусу тестер.

Слегка постукивая оправкой из мягкого металла по резьбовой части датчика, измеряем импульс напряжения. В зависимости от интенсивности ударов у исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

1. Устанавливаем датчик в обратной последовательности.
2. Момент затяжки 20–25 Н•м.
3. Признаки неисправности датчика холостого хода по ссылке .

Как проверить

Как проверить датчик детонации

Подготовьте торцовый на «13» или «22» (в зависимости от типа датчика). Мультиметр или вольтметр.

• Отвертку.
• Снимите датчик с блока двигателя.
• Включите вольтметр или мультиметр в режим работы с пределом 200 Мв.
• Подключите электроды мультиметра к выводам датчика детонации, затем при помощи отвертки постучите по корпусу детали.

Во время постукивания наблюдайте за изменениями на табло прибора, в зависимости от силы ударов и частоты, показания вольтметра должны меняться. Если показания у вашего датчика детонации не меняются — он неисправен, и его необходимо заменить.

Снятие и установка датчика детонации Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

На двигателях ВАЗ 2111 могут быть установлены два типа датчиков: одноконтактный и двухконтактный.

Для проверки датчика подсоединяем к его контакту и корпусу тестер.

1. Устанавливаем датчик в обратной последовательности.
2. Момент затяжки 20–25 Н•м.
3. Одноконтактный датчик детонации ввернут в верхнюю часть блока цилиндров ваз 2110, двухконтактный датчик крепится на шпильке.

Действие датчика основано на пьезоэффекте: при сжатии пьезоэлектрической пластинки на ее концах возникает разность потенциалов. При детонации в датчике образуются импульсы напряжения, по которым контроллер регулирует опережение зажигания ваз 2110.

Датчик детонации ВАЗ 2110 – проверяем и меняем при необходимости

Одним из важных факторов стабильной работы автомобильного двигателя является оптимальный подбор показателей угла обгона зажигания. В тех случаях, когда этот угол чересчур поздний, наблюдается сильный нагрев мотора и повышение расхода горючего.

Если же он ранний, появляется опасность прогорания клапанов, снижается мощность двигателя, возникает детонация.

Во избежание подобных ситуаций, на современные транспортные средства устанавливают специальные системы управления, задача коих состоит в поддержании указанного угла в максимальных интервалах, но исключительно таким образом, чтобы они не попадали в зону детонации. А их правильное функционирование как раз и зависит от датчика, рассматриваемого нами в этой статье.

Перед началом детонации он посылает сигнал управляющей системе, которая на его основании корректирует характеристику зажигания. Другими словами, датчик исключает вероятность образования детонации, так как его сообщение позволяет электронному блоку подстроить угол опережения зажигания в полностью автоматическом режиме.

Проверка работоспособности датчика

Система самодиагностики ВАЗ 2110 при выходе описываемого устройства из строя выдает на дисплей сигнал об ошибке 34. Он говорит водителю о том, что требуется замена датчика.

Устанавливать новый механизм после такого сообщения придется в любом случае. Но иногда он может еще некоторое время поработать.

Для того, чтобы узнать, как быстро (немедленно или же чуть погодя) нужно менять элемент, можно выполнить следующие действия:

• сбросить показатели, которые выдала система самодиагностики;
• преодолеть на автомобиле после этого 2–4 километра;
• повторно запустить систему самостоятельной диагностики.

О полностью нефункционирующем датчике сигнализирует появление все той же ошибки 34. Если же сообщение не повторяется, допускается еще некоторое время эксплуатировать устройство. Но помните, что вам необходимо выполнить его замену как можно быстрее.

Если на авто нет ЭБУ, симптомами поломки датчика детонации ВАЗ 2110 могут служить следующие явления:

• некачественная разгонная динамика транспортного средства;
• «троение» двигателя на холостом ходу;
• появление индикатора «CHECK» на приборной панели в начале поездки либо в момент разгона машины.

Датчик детонации ВАЗ 2110: устройство, принцип действия

Предположим, мы залили некачественное топливо, октановое число которого не соответствует паспортному. В результате процесс горения будет проходить некорректно, топливо не полностью сгорает в камере, к тому же марка топлива не соответствует степени сжатия, при этом бензин может воспламеняться только от давления, а это никак не контролируется. Датчик детонации, уловив резонанс от взрывной волны, срабатывает и передает импульс в систему управления двигателем, которая в свою очередь корректирует момент зажигания так, чтобы полностью предотвратить детонацию еще на начальной стадии. Как только взрывы прекращаются, датчик детонации снова переходит в режим наблюдения.

Детонация в камере сгорания

Где находится датчик детонации 2110, как он работает

Место установки датчика детонации ВАЗ 2110 8 клапанов
Датчик установлен на блоке цилиндров возле щупа уровня масла. В принципе, для обнаружения детонационных процессов можно было пойти несколькими путями. Например, датчик может иметь следующую конструкцию:

• датчик давления установлен заподлицо с камерой сгорания;
• датчик давления подключен к свече зажигания;
• измерение температуры на стенке цилиндра;
• датчик ускорения, настроенный по частоте;
• датчик ускорения, не настроенный по частоте;
• измерение силы на болте головки блока цилиндров с помощью специальной шайбы;
• измерение деформации на головке болта головки цилиндров;
• свеча зажигания с кольцом из пьезокерамики;
• метод измерения ионного тока.

Однако инженеры АвтоВАЗа пошли путем меньшего сопротивления. После 2003 года на все ВАЗ 2110 устанавливался датчик резонансного типа, а на более старых десятках ставили датчики детонации широкополосного типа. Пьезоэлектрический датчик конвертирует шумы и микровзрывы в электрический сигнал, который подается на электронный блок управления. Чем сильнее детонация, тем сильнее сигнал на выходе датчика.

Устройство датчиков детонации ВАЗ 2110 разных типов

Как мы уже говорили, датчик устанавливается слева на блоке цилиндров под свечами, к нему идет два провода и клеммная колодка на 2 контакта. Датчики двух типов невзаимозаменяемые! Поэтому для замены нужно искать именно такой датчик, как был установлен до этого.

Сколько стоит датчик детонации для Ваз 2114

На автомобилях ВАЗ 2114 ранних годов выпуска стоит датчик Lada 21120385501001. Он имеет крайне низкую распространенность и из-за этого его цена высока и составляет 800-1300 рублей. Единственным часто встречаемым аналогом является General Motors 21120-3855010-01 со стоимостью 1600-1800 рублей.

Широкополосный оригинальный ДД имеет артикул 21123855020. Его цена значительно ниже и составляет 100-160 рублей. Хорошие его аналоги представлены в таблице.

Таблица — Хорошие аналоги оригинального датчика детонации ВАЗ 2114

Производитель	Артикул	Примерная стоимость, рубль
Fenox	SD10100O7	210-420
Decaro	2112-3855020	360-490
Самара 2112	3855020	200-250
Дорожная Карта	21123855020	260-380
ERA	550489	300-340

Какой датчик детонации лучше установить, артикулы и цены. Признаки неисправности

В зависимости от производителя и типа датчик может стоить от $2 до $12. Самый дорогой — Bosch, артикул 2112-3855010 или 0 261 231 046. Более дешевые датчики имеют артикулы 18.3855-01/18.3855, 18.3855-01, 21120-3855020-03-0. Что касается первых признаков, которые скажут о том, что нужно менять или проверять датчик детонации, это всеми любимый индикатор Check Engine. При подключении двигателя к сканеру или диагностическому компьютеру, мы увидим следующие ошибки:

• код 0325, скажет об отсутствии контакта в цепи датчика, скорее всего, окислились клеммы датчика и достаточно проверить тестером цепь и зачистить контакты;
• при той же ошибке часто случается, что ремень ГРМ проскакивает на один зуб, не будет лишним проверить установку ремня по меткам;
• 0326, 0327 — низкий сигнал с датчика детонации, сначала проверим контакты и момент затяжки болта крепления датчика, затягивать его необходимо с усилием 20-23 Нм, только тогда датчик будет работать корректно;
• 0328 — сигнал с датчика выше нормы, в основном эта ошибка говорит о выходе датчика из строя.

Кроме ошибок мы ощутим падение динамики, мощности, возможно, увеличится расход топлива на 9-12%, также можно наблюдать более дымный выхлоп, чем обычно.

Проверка и замена датчика детонации ВАЗ 2110

Проверить и заменить датчик детонации на ВАЗ 2110 можно буквально за несколько минут. Для этого достаточно иметь под руками мультиметр. Проверка, а возможно, и замена выполняется по такому алгоритму:

1. Откручиваем болт фиксации датчика, отключаем клеммную колодку и снимаем датчик с двигателя.
2. Тестер переключаем в режим измерения напряжения в пределах 200 мВ.
3. Ставим один щуп на минус датчика, второй на свободный разъем.
4. Теперь аккуратно постукиваем по корпусу ручкой отвертки и смотрим на дисплей тестера. При каждом ударе показания будут меняться, чем сильнее удар, тем выше импульс должен быть.
5. Осталось проверить целостность пьезоэлемента. Для этого ставим тестер в режим омметра и замеряем сопротивление между выводами. Номинальное сопротивление здорового датчика 9-10 мОм. Если омметр молчит или показывает меньшее сопротивление — датчик уходит под замену.

Установку нового или проверенного датчика детонации проводим в обратном порядке.

ПРОВЕРКА И ЗАМЕНА

Даже если сканер показал неисправность ДД, неплохо убедиться в неработоспособности детали.

Проверка датчика детонации производится с помощью омметра замером сопротивления или цифровым вольтметром – замером напряжения между контактами. Сопротивление у исправного ДД на моделях авто ВАЗ практически бесконечное, а вот если оно небольшое или отсутствует вовсе, датчик подлежит замене.

Напряжение замеряют следующим образом:

1. Выставляют предел измерения на вольтметре 200 милливольт;
2. К контактам датчика подсоединяют щупы прибора;
3. По корпусу ДД аккуратно стучат любым средней тяжести предметом (отверткой, пассатижами);
4. Смотрят в этот момент на показания вольтметра.

В момент удара напряжение на приборе увеличивается да 20-40 мВ в зависимости от силы удара. Чем сильнее удар, тем больше напряжение.

ЗАМЕНА

Замена датчика детонации на ВАЗ 2114 производится очень просто. Если ДД широкополосный, то нужен будет комбинированный ключ на 13, для одноконтактного датчика потребуется ключ на 22. Делаем следующим образом:

1. Глушим мотор;
2. Открываем капот;
3. Разъединяем штекер разъема на проводах, идущих к ДД;
4. Откручиваем гайку на 13 со шпильки (в 2-х контактном варианте) или сам пьезодатчик ключом на 22 (резонансный ДД);
5. Ставим новую деталь на место, соединяем штекер.

Вот и все, очень просто. Еще нужно учесть момент затяжки – усилие небольшое, порядка 2 кгс/м². При большем усилии есть риск сорвать резьбу.

Рекомендуем посмотреть:

• Усилитель брызговика ваз 2109

• Где стоит датчик детонации на ваз 2114

• Проводка датчика детонации ваз 2114

• Ваз 2114 все датчики и их расположение
• Датчик детонации что это такое
• Распиновка эбу бош 2111 1411020 40
