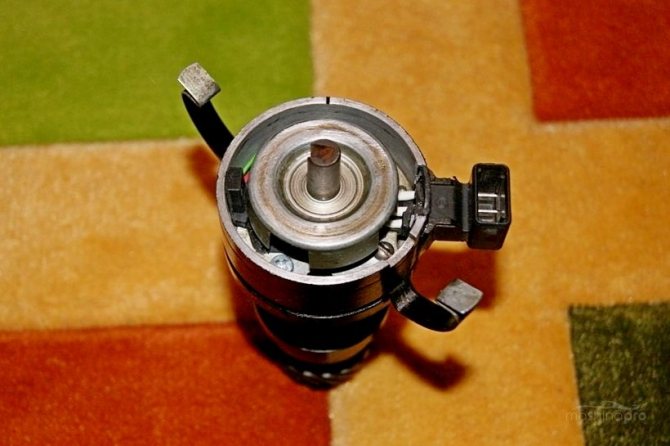

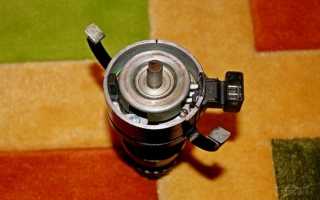

Где стоит датчик Холла и как он выглядит?

Находится датчик Холла в трамблере — точнее, внутри его крышки. Снимите её — и увидите датчик. Он отвечает за возникновение искры, выполняет роль контактов распределителя в бесконтактной системе зажигания. Это контроллер, который передает на блок управления сведения о положении валов двигательной системы.

Внешне устройство выглядит как цилиндрический элемент, заключенный в пластиковый корпус, к которому подключен разъем с проводкой. Сверху корпуса магнитопроводящая пластина, из-за прорезов напоминающая корону. На ней столько же прорезов, сколько цилиндров в двигателе. Основные элементы устройства — постоянный магнит и, собственно, датчик.

Как заменить датчик холла в моторколесе

как проверить датчик холла (срочный выпуск)

Ремонтируем датчик Холла сами

При всей простоте своей конструкции датчики Холла не являются вечными и даже на славящихся своей надежностью автомобилях немецкого производства (в полной мере это относится к изделиям знаменитой марки Volkswagen, кстати здесь можно перебрать всю подвеску и не только) достаточно часто наступает момент, когда по причине отказа этого элемента пропадает «искра» в системе зажигания.

В общем случае убедиться в том, что виною возникшей неисправности является именно датчик Холла довольно просто. Для этого, прежде всего, следует замкнуть центральный контакт датчика на ближайшую надежную массу (наличие искры свидетельствует о нормальной работе высоковольтной части), а затем на крайних контактах соединителя замерить наличие входного напряжения, которое должно составлять около 9-10В (присутствие напряжения и нормальном функционировании прочих устройств говорит об отказе датчика Холла).

В общем-то, наиболее правильным решением такой проблемы является установка нового датчика, однако учитывая достаточно высокую стоимость новой детали (цена «оригинального» изделия может достигать 200 долларов), вполне понятно желание многих автолюбителей попробовать отремонтировать датчик Холла своими руками.

Как уже указывалось выше конструкция датчика Холла достаточно примитивна и если говорить об изделиях, устанавливаемых на автомобилях Фольксваген различных модификаций, то наиболее ненадежной их частью является логический элемент S441A (который, по большому счету, и является датчиком, только без магнита) и основой процесса ремонта становиться его замена.

Для того чтобы избежать лишней работы, приобретенный в магазине или на базаре элемент S441A (либо его аналог), предварительно проверяем на работоспособность. С этой целью собираем из светодиода и последовательно соединенного с ним резистора на 1-2Ком, своеобразный пробник и подсоединяем его к контактам «+» и «выход» (вполне понятно, что питание 3-30В, также подключается). Если датчик исправен, то при поднесении к нему магнита светодиод начинает светиться.

Почему выходит из строя датчик Холла

Повреждение сенсора может проявляться разными симптомами — даже профессионалу порой бывает непросто определить точную причину. Вот какие признаки говорят о поломке датчика:

• мотор плохо заводится;
• холостой ход с постоянными перебоями;
• на высоких оборотах автомобиль дергается;
• искра на свечах пропадает;
• двигатель внезапно глохнет.

Главная причина выхода этой детали из строя банальна — накопилась грязь. Как только это происходит, ДХ сигнализирует моментально. С машиной начинают происходить «чудеса». Однако винить этот прибор во всех бедах неправильно — нужна доскональная проверка.

Распространенная причина неисправности — отсутствие контакта в проводке. Всего в приборе 3 контакта — соединяющий его с массой, с плюсом, с коммутатором. Один из контактов мог окислиться, из-за чего и разорвалась электрическая цепь.

Наконец, провод может просто оборваться или переломиться. Это происходит из-за того, что вакуумный корректор зажигания смещает площадку, на которой размещен ДХ, сдвигая угол зажигания. Во избежание такой напасти проводку нужно закрепить так, чтобы она изгибалась петлей.

Если высоковольтная проводка в машине изношена и пролегает рядом с проводами сенсора, возможен пробой высокого напряжения. Часто пробои возникают при влажной погоде, при заезде колесом в глубокую лужу.

Поломка может возникнуть из-за перезарядки генератора аккумуляторной батареи — когда ДХ испытал слишком сильную нагрузку и на входе коммутатора сгорела одна из деталей.

Самостоятельная проверка и решение проблем

Единственным для неопытного автолюбителя способом, как проверить датчик Холла, является обращение в автосервис. Однако, владелец транспортного средства, который хочет решить проблему быстрее и дешевле, может выполнить диагностику своими руками. А потом либо откорректировать его положение, либо заменить работоспособной версией. Между тем, временная замена позволяет определиться и с необходимостью замены – если новый датчик работает, значит, причина неисправности именно в нём.

Проверку детали можно выполнить с помощью вольтметра, подключаемого к её входным клеммам. Нормальными считаются показатели от 0,4 до 3,0 В – большее или меньшее значение говорит о необходимости замены. А, проверяя датчик Холла с помощью его имитатора, соединяют проводом 3-ю и 6-ю клеммы коммутатора. Появившаяся искра является доказательством выхода детали из строя.

Замену устройства выполняют в несколько этапов:

1. Снимают крышку распределителя;
2. Совмещают первую метку на шкиве коленчатого вала со средней чёрточкой на крышке ГРМ;
3. Отмечают положение бегунка (например, карандашом) и отворачивают ключом на 13 крепление распределителя;
4. Выбивают штифт, с помощью которого зафиксирована маслоотражательная муфта;
5. Извлекают коленвал и муфту, после чего отсоединяют клеммы ДХ;
6. Оттягивают регулятор и извлекают деталь.

Установку выполняют в обратном порядке. А для того чтобы заменяемый датчик всегда был под рукой желательно купить его заранее и возить в автомобиле. Расходы на покупку новой детали окупятся сэкономленным временем, если замену изношенной старой придётся выполнять в дороге.

Как проверить датчик Холла в трамблере?

Распространённый способ проверки — имитирование наличия датчика. Это самый эффективный способ. Он подходит при наличии электричества на узлах системы зажигания и при полном отсутствии искры.

Для проверки с трамблера демонтируем колодку для подключения штекеров. Потом активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит, датчик приказал долго жить. Для выявления образования искры высоковольтную проводку располагаем рядом с массой.

Прозвонить мультиметром

Надо замерить напряжение, которое сформировалось на выходе контроллера. При исправности прибора напряжение будет в пределах 20 вольт.

Прежде всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее действуем так:

• демонтируем основной экранированный провод с распределителя;
• подсоединяем его к массе (для предотвращения риска случайного появления разряда);
• активируем зажигание;
• снимаем распределительную колодку;
• мультиметр ставим в положение ПТ 20 В;
• минусовой щуп присоединяем к массе;
• плюсовой нам потребуется для замера напряжения.

На трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом оно должно равняться нулю. Если прибор в звуковом режиме, при касании щупом белого провода появится звон. Это свидетельство нормального соединения провода с массой.

Так мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой — в белый (масса). Колодку монтируем в трамблер. Гвоздики выполняют роль проводников. Дело в том, что с другой стороны колодки контактная база отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу, минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в верхней 11,8 В — это норма. Значительные отклонения от этих показаний говорят о проблеме.

Другие способы

Если симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем, можно попробовать измерить сопротивление на датчике. Здесь самому придется выступить в роли конструктора и сделать прибор, составляющие детали которого:

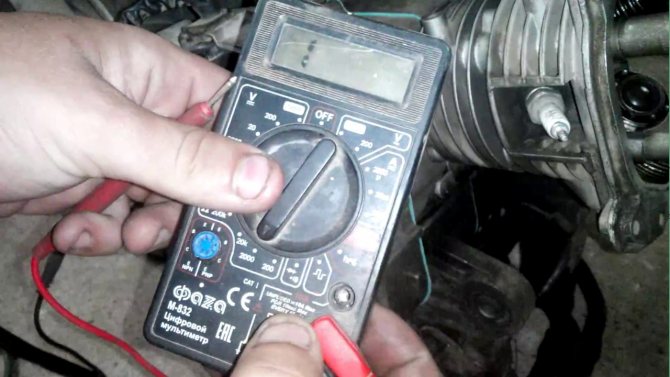

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ. Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

Продолжаем:

• снимаем главный бронепровод с распределителя;
• подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

Проверка цифрового датчика Холла.

Далее:

• включаем зажигание;
• вынимаем колодку с распределителя;
• устанавливаем режим на мультиметре в ПТ 20 В;
• минусовой зажим прибора соединяем с массой (любой частью кузова авто);
• плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

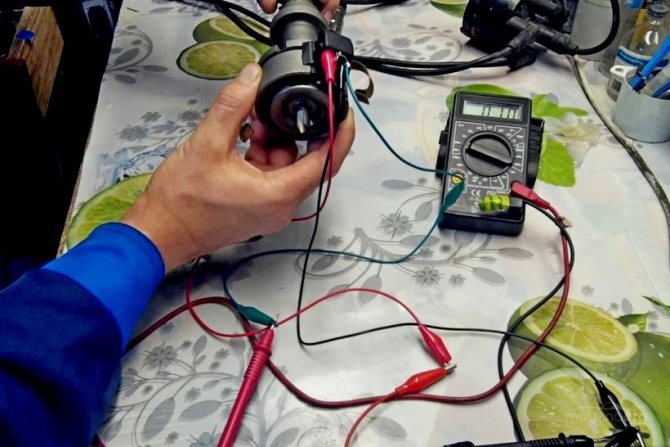

Проверка датчика Холла тестером.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть. Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы. Продолжаем (мультиметр в режиме измерения ПТ):

• берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
• колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки. Идем дальше:

• берем зажимы мультиметра (зажигание включено);
• плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

Будет интересно➡ Как своими руками сделать из обычного выключателя проходной

В таком положении значение мультиметра должно быть в пределах 11,2 В. Далее:

• проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
• если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Внимание. ДХ считается исправным, если при проворачивании коленвала верхний предел измерений бывает не меньше 9 В, а нижний – не более 0,4 В. Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

Материал в тему: как определить мощность тока.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору. Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

• три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
• подать питание плюс/минус на самодельную сборку;
• плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
• проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В. Если ДХ снят с машины, то проверка его будет проводиться так:

• к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
• берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В. Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ. Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Различные модели датчиков Холла.

Как заменить датчик Холла на автомобиле?

Так как ремонт неисправного ДХ нецелесообразен, готовим инструменты и приступаем к его замене. Понадобятся:

Действуем по такой схеме:

1. Глушим двигатель, открываем капот.
2. Отсоединяем патрубок от вакуумного регулятора.
3. Снимаем крышку трамблера.
4. Отключаем разъем на ДХ.
5. Отворачиваем пластину держателя ключом «на 13». После этого можно снять трамблер.
6. Берем молоток, с его помощью выбиваем винт пружинной муфты.
7. Выворачиваем винты, крепящие вакуумный регулятор. Вытаскиваем его — доступ к ДХ открыт.
8. При помощи отвертки отворачиваем крепящие его винты, снимаем механизм. Меняем на новый.

Сборка производится от обратного. По завершении процедуры обязательно прокатитесь на автомобиле, чтобы убедиться, что все сделано правильно.

Причины выхода из строя датчика Холла бывают разными, но безотлагательно заменить сенсор нужно в любом случае. Ремонтировать устройство бесполезно — даже не стоит думать об этом. Однако прежде чем демонтировать прибор Холла, убедитесь, что именно он — виновник всех проблем.

В современном автомобиле установлено множество датчиков, сигнализирующих о различных процессах, протекающих внутри и снаружи машины. Так, спидометр работает благодаря датчику, измеряющему частоту оборотов колес, лямбда-зонд – измеряет количество кислорода в отработанных газах. Задача датчика Холла – это участие в определении момента зажигания, без которого нормальная работа двигателя была бы невозможна.

Симптомы неисправности ДХ

Сгоревший датчик холла

Проявляются дефекты ДХ по-разному. И вовсе не означает, что если водитель опытный и разбирается в автотехнике, ему удастся сразу определить неисправности. Нередко приходится долго анализировать и проверять признаки, прежде чем удостоверяешься в безусловном выходе из строя датчика.

Однако существуют несколько явных симптомов, которые указывают на проблемы с ДХ. Их следует рассмотреть:

• если не запускается автодвигатель или заводится он с трудом;
• если в режиме холостого хода ДВС функционирует рывками и с перебоями;
• если мотор глохнет во время движения;
• если при езде на высоких об/мин автомашина дергается.

При проявлении одного из этих симптомов рекомендуется подвергнуть сомнению ДХ и проверить его. Конечно же, есть и другие разновидности неисправностей, связанных с ДХ, но эти 4 самые распространенные.

Назначение и принцип работы датчика Холла

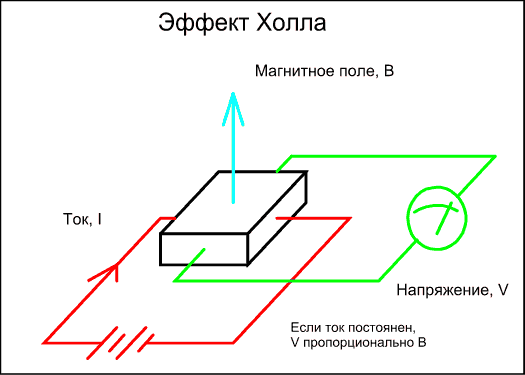

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

1. Двигатель плохо запускается или не запускается вообще.
2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
3. Работа двигателя на холостом ходу характерна рывками и перебоями.
4. Двигатель глохнет при движении.

Проверка датчика Холла светодиодом

Как проверить датчик Холла без тестера? Вы можете выполнить проверку, воспользовавшись элементарным светодиодом. Метод не отображает числовые характеристики напряжения, но проверки с помощью светодиода достаточно для того чтобы убедиться в исправности или неисправности датчика фаз.

Для такой проверки достаточно подключить светодиод проводами к датчику фаз и сымитировать работу двигателя любым из методов, указанных выше. Если светодиод моргает с одинаковой периодичностью (один раз за полный такт работы первого поршня), то датчик исправен и не подлежит замене. Если же светодиод не моргает, то это говорит о неисправности датчика или неисправности светодиода (рекомендуется проверить светодиод перед использованием в качестве тестера).

Но при такой проверке есть одно «но»: если датчик фаз не выдаёт достаточного напряжения для получения системой управления двигателя сигнала, то диод всё равно будет моргать.

Проверка

Исправность датчика Холла можно проверить следующими способами:

1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.
2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.
3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Самый простой метод с мультиметром

Самым популярным способом проверки состояния датчика Холла можно считать использование многофункционального тестера:

1. Для проведения процедуры можно демонтировать устройство.
2. Затем подсоединить плюсовой контакт тестера к сигнальному выходу, а отрицательный – к общему.
3. При этом диапазон измерения напряжения нужно выставить в пределах 12 Вольт.
4. При исправном устройстве показания должны находиться в диапазоне 0,4-11 Вольт.

Замена датчика Холла

Замена датчика Холла – операция достаточно простая, которую может самостоятельно выполнить даже начинающий автолюбитель. Все действия осуществляются в следующем порядке:

1. Демонтаж трамблера.
2. Снять крышку трамблера и совместить метки газораспределительного механизма с меткой коленчатого вала.
3. Зафиксировать положение трамблера, после чего при помощи гаечного ключа открутить крепеж.
4. Извлечь стопоры и фиксаторы.
5. Извлечь вал из трамблера.
6. Отсоединить на датчике клеммы и открутить его.
7. Осторожно вытащить неисправный прибор через щель, образовавшуюся при оттягивании регулятора.
8. Установка нового датчика Холла осуществляется в обратной последовательности.

Датчик холла – современный элемент системы зажигания автомобиля, имеющий много преимуществ перед давно забытой контактной группой, доставляющей автовладельцу множество хлопот. Однако и датчик холла (ДХ) в некоторых случаях может выходить из строя, хотя и не оснащен какими-либо механическими компонентами.

Как утверждают эксперты, если ДХ частенько выходит из строя, это либо свидетельство не родной катушки зажигания (например, если была модернизирована старая контактная система зажигания, но катушку не поменяли), либо пробитая изоляция и короткое замыкание.

Самостоятельный ремонт датчика Холла

Датчики Холла имеют очень простую конструкцию и поэтому редко ломаются. Но их нельзя назвать вечными. Иногда датчик может выдавать отказы, и в системе зажигания пропадает «искра».

Проверку работы устройства можно сделать своими силами. Центральный контакт датчика Холла замыкают на надежную «массу», после этого измеряют входящее напряжение тока (значения должны быть в пределах 9-10 В). Если напряжение присутствует, и другие детали работаю в штатном режиме, то причина «искры» кроется в неисправности датчика.

В случае неисправности элемент требует скорейшей замены. Однако цена детали в магазине сильно ударит по кошельку. Поэтому можно попытаться провести самостоятельный ремонт датчика Холла.

Работы будут проводиться на примере автомобиля марки Фольксваген. Иномарка имеет стандартный примитивный датчик Холла. Процесс ремонта очень прост: необходимо только заменить логический элемент S 441 А.

Переда началом ремонта логический элемент проверяют на работоспособность. Для этого достаточно последовательно соединить светодиод и резистор (1 или 2 кОм), эту конструкцию прикрепляют к контактам «плюс» и «выход». Напряжение электрического тока должно быть от 3 до 30 В. Исправность S 441 А проверяют с помощью магнита: должен срабатывать светодиод.

В центре корпуса датчика Холла дрелью нужно высверлить небольшое отверстие. Необходимо хорошее сверло, так как пластмассовый корпус детали укреплен изнутри металлическим каркасом.

Ножом нужно «заподлицо» срезать каждый провод, а потом проложить надфилем канавки от высверленного отверстия к остаткам проводов. Измерительный элемент устанавливают в окошко корпуса и проверяют его работу с помощью магнита. Если схема не работает, то в первую очередь стоит проверить полярность установки элементов.

Пробник нужно отпаять и сделать разводку выводов по канавкам корпуса. В окошке должны остаться только провода для соединительного разъема старого датчика. При проведении работ важно соблюдать последовательность подключения и маркировку проводов (символы «+», «–» или «0» можно найти на разъеме трамблера).

После пайки с помощью тестера и визуального осмотра нужно убедиться в исправности механизма. Если нет никаких проблем, то можно герметизировать отверстие клеем или специальным составом. Специалисты не рекомендуют использовать пластмассу, так как высокие температуры могут ее деформировать. Некоторые мастера предпочитают пользоваться для таких работ «холодной сваркой».

Финальный этап работ – это сборка датчика. Все действия осуществляются последовательно, но в обратном порядке.

Такой ремонт очень прост и не потребует специальных знаний. Он подходит также для автомобилей AUDI, Daewoo, Mittsubishi и других иномарок.

О датчике холла подробно

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

ДХ имеются в разных автомобильных системах современного типа. Созданы элементы в целях сообщения ЭСУД (электросистема управления ДВС) важной информации. Последняя касается каких-либо изменений, происходящих в работе мотора. Система зажигания не исключение – и она наделена собственным датчиком, взявшим на себя задачу контроля нормального функционирования.

Если говорить чисто научным языком, то ДХ предназначен для вычисления угла положения валов автомотора.

Интересный момент. На современных автомобилях высокого класса, таких как Ауди, БМВ или Фольксваген ДХ выполняет куда больше функций. А вот модели авто старого типа, оснащенные контактной системой, подразумевают ДХ, как составной элемент распределителя.

Даже на отечественных моделях, таких как ГАЗ 24, «восьмерка», «девятка» и т. д. устанавливается ДХ, и система зажигания получается модернизированной.

Работает ДХ по принципу эффекта увеличения напряжения. Другими словами – это очень чувствительный элемент, мгновенно реагирующий на импульсы. В данном случае речь идет об импульсах магнитного поля, оказывающих влияние на проводник. Как только включается зажигание автомашины, в системе зажигания меняется электродвижущая сила, что вынуждает ДХ задействовать коммутатор и свечи зажигания (СЗ).

ДХ улавливает импульсы, появляющиеся после изменения магнитного поля. Последнее происходит в процессе вращения распредвала. Однако, чтобы сенсор задействовался, нужно конкретное значение магнитной индукции.

Чтобы полнее понять принцип работы ДХ, надо представить следующее:

• корончатую пластинку с прорезями (число прорезей определяет количество цилиндров ДВС) на приводе трамблера;
• постоянный магнит на датчике распредвала.
