Назначение усилителя тормозов

На подавляющем количестве современных автомобилей используется гидравлическая тормозная система. Она подразумевает, что усилие, необходимое для сжатия тормозных колодок, создается самим водителем при нажатии педали тормоза. Через главный тормозной цилиндр усилие передается на тормозные цилиндры, размещенные на колесах, с помощью несжимаемой жидкости. От цилиндров усилие передается на тормозные колодки, которые и осуществляют торможение.

Недостатком гидравлической тормозной системы является необходимость приложения водителем достаточно большого усилия для сжатия тормозных колодок. К тому же требуемое усилие зависит от веса автомобиля и увеличивается при повышении скорости, с которой совершается торможение. При длительной поездке или движении в городском режиме педаль тормоза может нажиматься десятки или даже сотни раз, что ведет к быстрому утомлению водителя. А это уже может сказываться и на безопасности движения.

Назначение вакуумного усилителя тормозов кроется в самом названии детали. Он призван увеличивать усилие, прилагаемое водителем, при передаче воздействия к тормозным цилиндром и далее к тормозным колодкам. Вакуумный усилитель увеличивает силу нажатия в несколько раз, что позволяет сделать торможение более эффективным и снижает физическую нагрузку на водителя.

ВУТ и ГТЦ Приоры на ВАЗ 2110

Улучшить штатные тормоза ВАЗ 2110 можно различными способами и в этом фотоотчете мы разберем, как установить Вакуумный Усилитель Тормозов (ВУТ) и Главный Тормозной Цилиндр (ГТЦ) от Лада Приора или Калина на «десятку» своими руками. Потребуется:

1. ВУТ и ГТЦ Приоры или Калины
2. 2 тройника от классики
3. 4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят, они больше)
4. Устройство для прокачки тормозов один лицом.
5. 2 трубки от Приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
6. Тормозная жидкость.

На фото изображено:

1. Слева трубка Прировская 12х1.0, а справа «десятки» 10х1.25
2. Слева ВАЗ 2110 10х1.25, а справа Прировская 10х1.0
3. Общий вид обоих трубок

Если хотите, чтобы замена прошла с минимальными переделками, тогда лучше купить ВУТ, ГТЦ и педаль от приоры в сборе.Демонтируем жабо и снимаем правую половину шумоизоляции моторного отсека, левую можно просто отогнуть. Сливаем тормозную жидкость и откручиваем тормозные трубки.

В салоне снимаем клеммы с концевика стоп-сигналов и откручиваем 4 гайки крепления ВУТ к кузову.Теперь можно беспрепятственно снять ВУТ и ГТЦ.Если сборный комплект купить не удалось, тогда нужно установить педальку от старого ВУТ в новый. Далее собираем ВУТ и ГТЦ в одно целое и видим, что педаль со стандартными отверстиями креплений к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозной жидкостью.

Чтобы развернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле. Прикладываем педальку к ВУТ и аккуратно размечаем, где необходимо сделать новые отверстия. Примеряем и при необходимости корректируем полученные отверстия дрелью или напильником. Гайка крепления обведена красным на верхнем фото. Прикручиваем педальный узел к ВУТ.Несколько фотографий процесса:

1. ВУТ и ГТЦ и педаль в сборе
2. Крепление педали к ВУТ гайка оказалась внутри, закрутить не легко
3. Другая сторона педали прошла гораздо легче
4. ВУТ и ГТЦ в сборе

Рекомендуем: Подсветка дисков машины своими руками как стильный вид тюнинга

Полученную конструкцию устанавливаем в автомобиль. Жабо подрезать не пришлось, все установилось как родное. Устанавливаем тройникиПрикручиваем Приоровские трубки к ГТЦ и тройникам. Тройники скрепляем друг с другом шпилькой, желательно на 5.Делаем замену «колдуна» (регулятор тормозных сил) с помощью ямы. Откручиваем от него тормозные трубки, запомнив где они были, и снимаем его, открутив 2 болта.

Устанавливаем вместо старого новый «колдун» и прикручиваем все трубки.Вставляем в него заранее отвёртку и возвращаемся к тормозным трубкам. Заливаем тормозную жидкость в бачек.Чтобы убрать из тормозной системы воздух нужно закрутить трубки в тройниках не до конца (оставляем щель). Дуем чем-нибудь в бачек с тормозной жидкостью и ждем, пока из щелей между трубками и тройниками прекратит выходить воздух. После затягиваем. Не забываем прокачать тормоза и отрегулировать «колдун». Сразу отрегулируйте шток ВУТ.

После установки Приоровского ВУТ и ГТЦ на автомобиль десятого семейства, первое время придется привыкнуть к новым тормозам (требуется гораздо меньшее усилие на педаль, чем раньше), но к хорошему привыкаешь быстро.К полученному результату желательно хорошие тормозные диски на 14 или на 15 и тормозные колодки.Кстати, получить аналогичный результат можно путем доработи штатного ВУТа.

Как проверить вакуумный усилитель тормозов.

Замена Вакуумного усилителя тормозов .

Устройство вакуумного усилителя тормозов

Вакуумный усилитель имеет достаточно простую конструкцию. Он объединен с главным тормозным цилиндром в единую систему, в которой усилитель играет роль «передатчика» усилия от педали тормоза.

Сам усилитель представляет собой цилиндрический корпус, внутренний объем которого при разделен диафрагмой на две герметичные камеры: вакуумную и атмосферную. Вакуумная камера расположена со стороны тормозного цилиндра и соединена с его поршнем при помощи штока. Также в вакуумной камере располагается обратный клапан, препятствующий росту давления при заглушенном двигателе.

Атмосферная камера расположена со стороны педали тормоза. В атмосферной камере расположен следящий клапан, соединенный при помощи толкателя с педалью тормоза. Именно следящий клапан играет основную роль в усилителе — его движение позволяет атмосферной камере сообщаться либо с вакуумной камерой, либо с атмосферой.

Как поменять своими руками

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

1. Снимите разъем датчика низкого уровня тормозной жидкости.

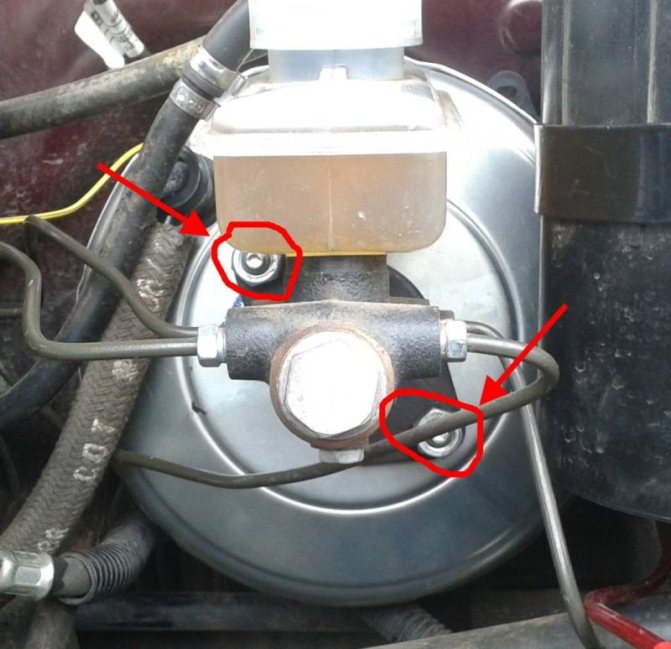

2. Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.

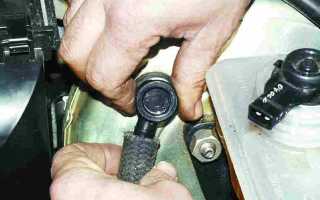

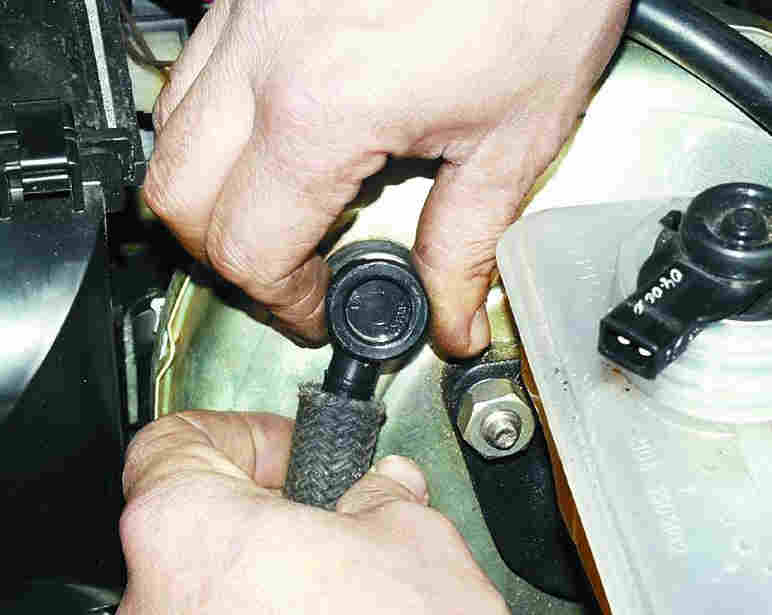

3. Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.



4. Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.
5. Отключите разъем датчика включения тормозов.
6. Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.

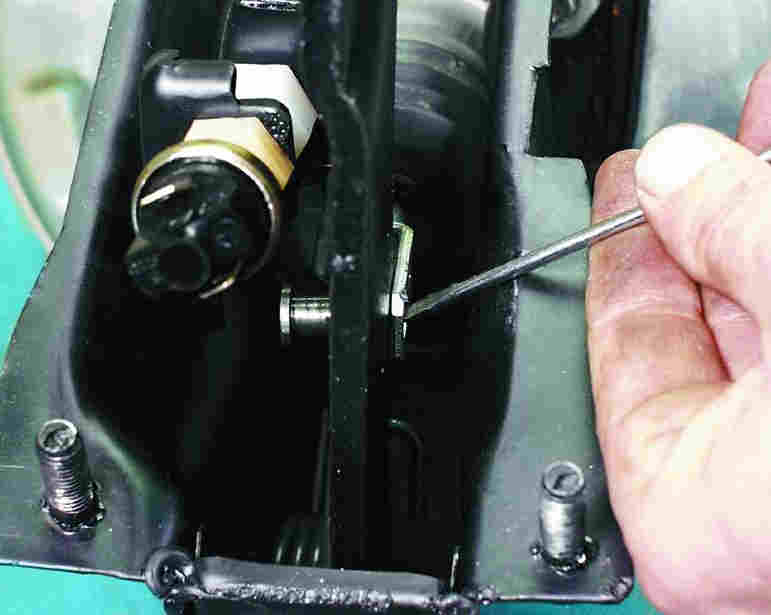

7. Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.
8. Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.



9. Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

Замена вакуума на ВАЗ 2110, 2111 и 2112

Варианты конструкции

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

• открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;
• ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Если в процессе замены положение толкателя все-таки сместилось, произведите регулировку свободного хода педали тормоза.

Принцип действия

Для полноценной работы вакуумного усилителя тормоза ему необходим вакуум. Он создается путем подсоединения усилителя к впускному коллектору либо работой специального насоса. У дизельных автомобилей работу усилителя всегда обеспечивает насос, у бензиновых встречаются оба варианта.

Вакуумный усилитель имеет пневматический принцип работы и использует разницу давлений в камерах, разделенных диафрагмой. В момент, когда педаль тормоза отжата, давление в атмосферной и вакуумной камерах усилителя одинаково низкое, так как обе камеры имеют сообщение через вакуумный канал в диафрагме.

После нажатия водителем педали тормоза усилие, созданное водителем, передается на следящий клапан. Клапан постепенно перекрывает вакуумный канал и открывает атмосферный в атмосферной камере. В результате давление в атмосферной камере превышает давление в вакуумной, благодаря чему диафрагма начинает двигаться в сторону тормозного цилиндра. Из-за разницы давления диафрагма создает усилие на шток цилиндра, в несколько раз превышающее усилие при нажатии педали тормоза водителем. Следящий клапан устроен так, что чем больше усилие придает водитель нажатию на педаль тормоза, тем больше воздействие клапана на поршень тормозного цилиндра.

Если после нажатия педали тормоза водитель останавливает воздействие (удерживает ступню ноги в определенном положении), то останавливается и движение диафрагмы и непосредственно само усиление тормоза. Реагируя на силу нажатия педали, вакуумный усилитель тормозов может увеличить воздействие тормозной силы, уменьшить его или оставить на существующем уровне. Таким образом работа вакуумного усилителя тормозов полностью подконтрольна водителю.

После того, как педаль тормоза отжата водителем, происходит обратный процесс. Следящий клапан вновь закрывает атмосферный канал и открывает вакуумный. Разница давления в атмосферной и вакуумной камерах усилителя тормозов исчезает, диафрагма и поршень тормозного цилиндра возвращаются на свои первоначальные места под воздействием возвратной пружины, расположенной в корпусе усилителя.

Работа усилителя не зависит от того, заглушен или заведен мотор. Его постоянную работу обеспечивает обратный клапан, который препятствует росту давления в камере.

Особенности эксплуатации вакуумного усилителя тормозов

Так как вакуумный усилитель тормозов использует разницу между атмосферным давлением и давлением в вакуумной камере, то большое значение имеет давление окружающего воздуха. В вакуумной камере создается давление порядка 0,067 МПа, что примерно в 1,4 раза меньше обычного атмосферного давления. В условиях стандартной высоты над уровнем моря сохраняется примерно такое соотношение. С повышением высоты эффективность работы вакуумного усилителя тормозов постепенно снижается.

На уровне свыше 3,5 км над уровнем моря давление окружающего воздуха и давления в вакуумной камере сравняются, а усилитель тормозов просто не будет работать. Поэтому на технике, работающей в условиях высокогорья, используют усилители тормозов иной конструкции, не зависящие от внешнего атмосферного давления.

Сборка и отделка изделия

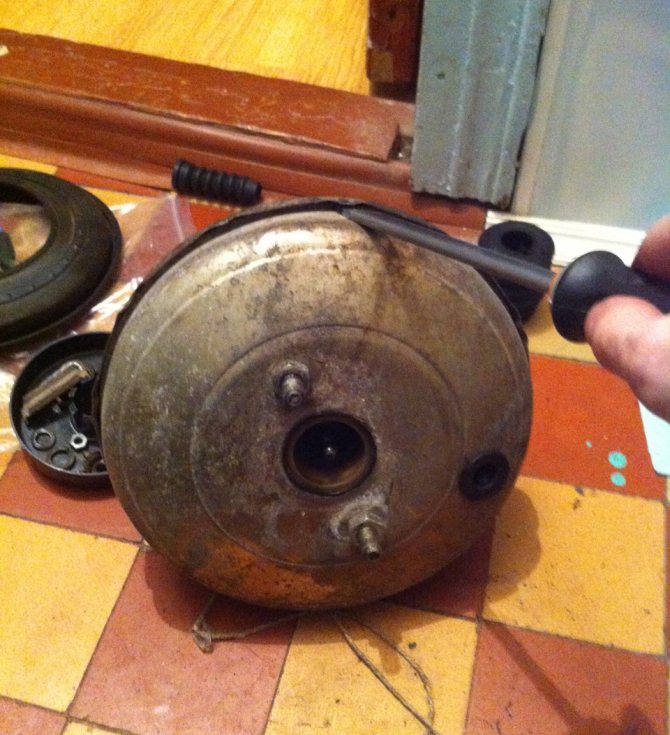

До осуществления обработки и сборки нужно тщательно очистить все детали ВУТ, а если нужно, то заменить их. Рабочие детали еще можно промыть в обычном бензине, это делается со всеми элементами усилителя, кроме уплотнительного общего кольца, а после этого можно высушить детали струей воздуха. Далее производится регулировка и сборка усилителя, сначала в основу вставляется кольцо и манжета, а после фиксируется их расположение. Закрепляется корпус на устройстве, а затем диафрагму желательно смазать тальком и установить ее на корпусной фланец. Теперь в диафрагму укладывается опорное кольцо, а само изделие вставляется в оболочку опорного диска. Эта операция будет совместной для Москвича, так и для ваз 2109, так как конструкция усилителя везде единая.

Центральный клапан желательно покрыть дисульфидом молибдена, а после этого нужно удалить излишки этого порошка с детали. Теперь клапан можно надеть опорную шайбу, а затем клапан установить на шайбе для фиксации. Далее в собранный узел следует вложить диафрагму, установить пружину и тарелку, а далее через отверстия вставлять сам шток. Технологическим специальным винтом соединяется шток и корпус, при этом общая поверхность корпуса должна быть обработанной смазкой. Собирается крышка с клапаном, устанавливается пружина и одевается кольцо, а затем собирается крышка с корпусом.

Принцип работы вакуумного усилителя

Соединяется крышка с корпусным основанием, снимается усилитель и устанавливается на стенд для регулировки. Смазывается резьба регулировочного общего винта, чтобы защитить изделие от самоотвинчивания, при этом винт должен входить в шток до тех пор, пока поршень не будет передвигаться внутрь усилителя. Регулировочный Болт смазывается для защиты от самоотвинчивания, а далее вворачивается в шток. Толкатель вставляется в корпус общего поршня и вворачивается втулка до упора. Теперь устанавливается фильтр и чехол, заворачивается контргайка и вилка на резьбу толкателя. Далее усилитель еще проходит ряд проверок на специальном стенде, необходимом для контроля работы.

Как узнать о неисправности усилителя тормозов

Неисправность вакуумного усилителя тормозов напрямую сказывается на эксплуатационных характеристиках автомобиля. Признаки поломки усилителя являются:

• общее ухудшение торможения автомобиля (увеличенный тормозной путь);
• необходимость приложения больших усилий для того, чтобы автомобиль затормозил;
• в отдельных случаях наблюдается троение двигателя автомобиля на холостых оборотах из-за излишков воздуха, поступающих во впускной коллектор при недостаточной герметичности системы вакуумного усилителя.

Сам по себе выход из строя усилителя тормозов еще не означает, что тормозная система автомобиля полностью откажет. В таком случае нажатие тормоза напрямую передается через усилитель на тормозной цилиндр, но, естественно, уже без усиления.

Как устранить неисправность

Выполнять ремонт системы вакуумного усилителя тормозов имеет смысл лишь в случае частичного выхода из строя трубопровода усилителя, его обратного клапана либо же уплотнителя клапана. Если замена перечисленных элементов не дала результатов, то необходимо менять весь ВУТ целиком, поскольку его конструкция является неразборной и ремонту не подлежит.

Замена трубопровода с крепежными хомутами имеет смысл по нескольким причинам:

• невысокая цена материалов;
• сложность локализации места разгерметизации;
• сложность с заделкой возникших в магистрали трещин или других повреждений.

Сама по себе замена трубопровода несложная, и с ней легко справится даже начинающий автолюбитель. Главное купить в автомагазине новый комплект трубок, хомутов и соответствующих прокладок. Далее, с помощью слесарных инструментов просто поменять одни трубки на другие.

Ремонт вспомогательных насосов

Как указывалось выше, при частичном выходе из строя механического вакуумного насоса некоторые автолюбители попросту удаляют их шток, тем самым отключая их и устраняя стук, возникающий при работе насоса. При этом усилитель тормозов будет работать, однако не так эффективно, что будет выражаться в том, что педаль будет более «тугая». Некоторые автолюбители выходят из положения разворотом штока на 180 градусов. Иногда это помогает, поскольку имеется лишь на одной их части.

Что касается электрических вакуумных насосов, то обычно эти узлы являются неремонтопригодными, соответственно, их попросту заменяют на новые.

Как проверить работу усилителя тормозов

Как проверить вакуумный усилитель

Проверить штатность работы усилителя можно при помощи следующими способами.

1. При заглушенном двигателе необходимо несколько раз нажать на педаль тормоза. Первое нажатие должно происходить легко, последующие потребуют большего приложения усилий. Также должен издаваться шум воздуха, проходящего в атмосферную камеру.
2. Если работу вакуумного усилителя тормозов обеспечивает впускной коллектор, то определить негерметичность системы поможет следующий способ. При неработающем двигателе нужно выдернуть шланг вихревой заслонки впускного коллектора. Штатно работающая герметичная система при выдернутом шланге должна в таком случае начать засасывать воздух, что также определяется по шуму.
3. Также при заглушенном двигателе можно несколько раз нажать на педаль газа, после чего оставить педаль выжатой и включить зажигание мотора. Педаль, для нажатия которой только что необходимо было прикладывать значительное усилие, должна легко и плавно уйти «в пол».
4. Еще одни способ помогает определить наличие утечек воздуха в системе вакуумного усилителя. При заведенном моторе необходимо выжать педаль тормоза до упора, после чего заглушить движок. Затем нужно удерживать педаль выжатой 30-40 секунд. Если в этот момент положение педали произвольно изменится, то в системе наблюдаются утечки. Если по истечении указанного времени отпустить педаль, и она начнет принимать обратное положение, то в системе также имеются неисправность — такое поведение педали сигнализирует о росте давления, чего в подобной ситуации не должно происходить.

Также нарушение герметичности системы можно определить визуально, осмотрев шланг откачки воздуха и место его соединения с усилителем на предмет утечек.

Диагностика неполадок

Первый признак потери герметичности вакуумного усилителя — отнюдь не ухудшение тормозов, как описывают неисправность многие источники в интернете. Когда воздух только начинает просачиваться сквозь прохудившуюся мембрану, ВУТ продолжает исправно функционировать, поскольку мотор успевает поддерживать вакуум в передней камере. Первый симптом — изменения в работе самого двигателя:

• из-за подсоса воздуха в третий цилиндр мотор начинает «троить» на холостом ходу;
• обороты коленчатого вала «плавают», чем сильнее подсос, тем больше амплитуда колебаний;
• работающий двигатель реагирует на педаль тормоза, при резком нажатии глохнет;
• увеличивается расход бензина.

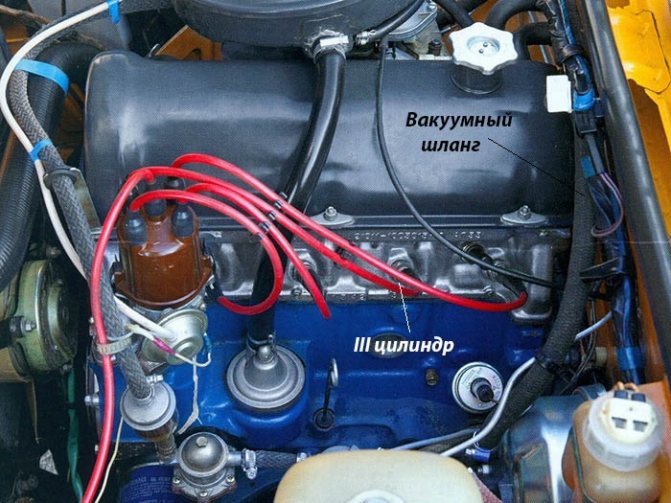

Подсос воздуха в двигатель через ВУТ вызывает отключение III цилиндра — мотор начинает «троить»

Если автолюбитель игнорирует первичные симптомы, ситуация усугубляется — педаль становится жёстче и требует большего физического усилия для замедления и остановки машины. Автомобиль можно эксплуатировать и дальше, поломка ВУТ не ведёт к полному отказу тормозов, но заметно осложняет езду, особенно с непривычки. Экстренное торможение станет проблемой.

Как убедиться в негерметичности вакуум-усилителя:

1. Ослабьте хомут и снимите вакуумный патрубок со штуцера на коллекторе.
2. Заглушите штуцер плотной самодельной пробкой.
3. Заведите двигатель. Если обороты выровняются, проблема явно кроется в усилителе.
4. Снимите провод высокого напряжения и выверните свечу зажигания III цилиндра. При отказе ВУТ электроды будут закопчены чёрной сажей.

   Если копоть наблюдается на свече III цилиндра, а остальные свечи чистые, нужно проверить состояние вакуумного усилителя тормозов

По возможности я использую старый «дедовский» метод — попросту пережимаю шланг отбора вакуума пассатижами на работающем двигателе. Если третий цилиндр включается в работу и холостой ход восстанавливается, перехожу к проверке усилителя тормозов.

Аналогичным образом проблему можно временно устранить в пути. Отключите патрубок, заглушите штуцер и спокойно поезжайте в гараж либо СТО — силовой агрегат будет работать ровно, без перерасхода топлива. Но помните, педаль тормоза станет жёсткой и перестанет моментально реагировать на лёгкое нажатие.

Дополнительные способы диагностики:

1. Нажмите 3—4 раза на тормоз и запустите двигатель, удерживая педаль. Если она не провалилась, наверняка вышел из строя клапан.
2. При неработающем моторе отсоедините от штуцера шланг, извлеките обратный клапан и плотно вставьте в отверстие заранее сдавленную резиновую грушу. На герметичном усилителе она сохранит форму, на неисправном — заполнится воздухом.

   Для проверки герметичности усилителя и работоспособности обратного клапана можно использовать резиновую грушу

С помощью груши можно точно определить место дефекта, но вакуумный усилитель придётся снять. Закачивая внутрь камеры воздух, обмыльте края стыков и сальник штока — пузыри укажут место повреждения.

Видео: как проверить вакуум-усилитель тормозов на «семёрке»

Ремонт и регулировка вакуумного усилителя

Простота устройства вакуумного усилителя тормозов сказывается и на решении проблем с его неисправностью. Поломки внутри корпуса усилителя обычно приводят к полной замене узла. Если утечки совершаются из-за негерметичности шланга откачки воздуха, то можно заменить его на новый.

Встречаются и небольшие нарушения в работе усилителя, которые можно исправить регулировкой. Например, нарушение положения диафрагмы внутри корпуса можно исправить, отрегулировав положение штока. Оно определяет величину необходимого усилия, прикладываемого водителем на педаль тормоза. Правильное положение штока должно приводить к образованию зазора над плоскостью усилителя в размере 7,1 мм. Если зазор будет меньше, то тормозное усилие будет передаваться на главный тормозной цилиндр даже без нажатия педали тормоза. Если зазор будет больше, то педаль тормоза будет иметь слишком большой ход. Регулировка положения штока осуществляется при помощи регулировочного болта, расположенного со стороны вакуумной камеры усилителя.

В целом неисправности вакуумного усилителя тормозов встречаются достаточно редко. Простота конструкции обеспечивает достаточную надежность этого элемента тормозной системы автомобиля. Однако при наличии симптомов неисправности усилителя, которые подтверждаются диагностикой, лучше заменить его на новый. Это не только снижает нагрузку на водителя, но и повышает безопасность вождения.

Итоги, работа усилителя

Сегодня с трудом можно будет обнаружить хоть одного автомобилиста, который успел поездить на машинах с обычными простыми тормозами. Именно на таких старых автомобилях приходилось сильно давить на тормозные педали, когда требовалось быстро остановить авто. Следовало со всей силы давить на тормоз и вкладывать туда массу всего тела, а эта операция требовала физически больших усилий. Эти времена давно уже прошли, и на смену упрямой жесткой педали пришли тормоза с усилителем. У каждой машины принцип общей работы усилителей ВУТ будет идентичным, то есть конструкция изделия везде будет единой.
