Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого – красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android – Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как сделать AUX линейный вход на фирменной магнитоле Ssang Yong Kayron

Подключение через AUX

Исторически это самый ранний способ объединения магнитолы с внешними аудиоустройствами. По существу, разъём этого типа представляет собой стандартный 3.5 мм. выход, используемый на плеерах и телефонах для подключения стереонаушников. Такими входами комплектовались даже магнитолы с кассетным проигрывателем (нынешние пользователи могут и не знать, что это такое).

То есть для нормального сопряжения двух устройств нужно приобрести шнур, у которого с обеих сторон имеется одинаковый круглый штекер. Их и нужно воткнуть в соответствующие гнёзда магнитолы и смартфона – в этом и заключается подключение телефона к магнитоле через AUX. Никаких настроек, как в предыдущих случаях, выполнять не требуется.

Правда, головное аудиоустройство в этом случае будет выступать в роли усилителя, не принимая никакого участия в управлении порядком проигрывания треков. Единственные регулировки, которые можно будет осуществлять с панели магнитолы – это управление уровнем звука. Прокрутка, постановка на паузу и другие действия придётся производить уже с телефона.

А теперь о недостатках;

• прежде всего – это несогласованность уровней звучания в двух медиаустройствах, так что придётся корректировать громкость на магнитоле;

AUX-кабель отличается от аналога USB тем, что с его помощью подзарядить телефон невозможно, так что по мере проигрывания заряд АКБ смартфона будет садиться, хотя и не так быстро, как при использовании Bluetooth. Более того, одновременное использование кабеля AUX и подзарядка через гнездо прикуривателя нежелательно, поскольку существует вероятность выхода из строя усилителя звука;

• если вам кто-то позвонит, проигрывание музыки или видео будет прервано;
• далеко не во всех моделях автомагнитол разъём AUX расположен спереди, так что их владельцам придётся вытаскивать магнитолу, чтобы вставить шнур;
• если громкость музыки, переведённая в сигнал амплитуды, превысит значение 1 Вольт, входные каскады гнезда AUX будут искажать сигнал, что проявится хрипами, поэтому на смартфоне уровень сигнала должен быть минимально возможным. Регулировать громкость нужно колесом на магнитоле. И только если звучание будет недостаточно громким, можно будет увеличивать его с телефона.

Достоинства тоже имеются. Главное из них – вам не нужно знать, как подключить смартфон к автомагнитоле через AUX – достаточно только воткнуть штекеры. Это соединение – самое универсальное, поскольку позволяет проигрывать музыку с самых допотопных устройств, хотя бы с того же кассетника. То, что управлять плейлистом нужно со смартфона, далеко не для всех – минус, ведь сенсорное управление лучше необходимости осуществлять настройки, крутя рукоятки на панели автомагнитолы.

Наконец, такое соединение также позволяет организовать в салоне автомобиля громкую связь.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

• Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
• Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Aux звучит лучше?

На практике можете не заметить разницу в качестве музыки между Bluetooth и AUX. Это связано главным образом с присущими ему недостатками в автомобильных аудиосистемах. Если у есть автомобильная аудиосистема с завода, вы вероятно с меньшей вероятностью заметите разницу. Вероятно также вряд ли заметите разницу между ними, если водите машину, которая получает много помех от дорожного шума и других внешних источников.

Дело в том, что вспомогательное соединение всегда будет обеспечивать более качественный звук, чем беспроводная сеть, а цифровое соединение, такое как USB, обеспечивает даже лучшее качество в некоторых обстоятельствах. Однако разница между Bluetooth и aux – вопрос личных предпочтений, если потерять немного с точки зрения точности музыки стоит того, что не нужно подключать физический кабель aux каждый раз, когда попадаете в машину.

Сегодня мы поговорим про способы подключения мобильного телефона, айфона и других устройств к автомагнитоле. Будут рассмотрены такие популярные методы как USB, Bluetooth, AUX и другие.

Музыка в салоне авто – одно из самых распространенных средств, увеличивающих комфортабельность. Сейчас, наверно, уже и не встретишь машину, у которой отсутствует и пара динамиков.

Все автопроизводители на данный момент свои модели комплектуют штатными аудиосистемами, или хотя бы проводят аудиоподготовку, предоставляя уже самому автовладельцу выбор установки магнитолы. И вроде бы все просто – установил на авто необходимое оборудование, если оно не шло комплектации с машиной и наслаждаешься музыкой.

Но в этом скрывается одна проблема – технологии постоянно совершенствуются, носители музыки – меняются. К примеру, всего 15 лет назад магнитолы, читающие CD-диски были самыми современными, а сейчас они безнадежно устарели и уступили место устройствам, способными считывать музыкальные файлы с разного рода карт памяти и других носителей, одним из которых является мобильный телефон или смартфон.

И если магнитола для авто приобреталась отдельно и устанавливалась самостоятельно, то еще можно периодически менять ее на более современную модель, способную считывать музыку с разных носителей, то со штатными аудиосистемами так уже не получиться.

Зато всегда есть возможность подключить тот же смартфон или другой носитель медиа файлов и наслаждаться любимой музыкой. Об этом мы и поговорим дальше.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

• средняя крестовая отвёртка;
• нож;
• изолирующая лента;
• специальные ключи, что бы достать магнитолу;
• USB кабель от компьютерного контроллера;
• перемычка от компьютерного жёсткого диска;
• небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

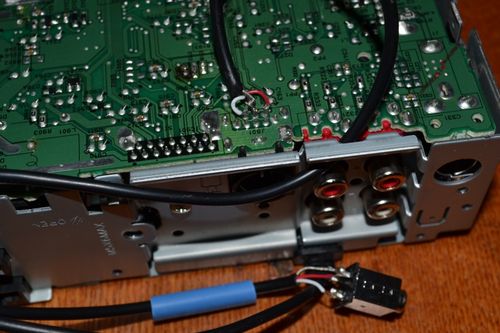

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Необходимые материалы и инструменты

Для подключения AUX-выхода к магнитоле понадобятся провод и штекер. Можно приобрести их в магазине радиотоваров, однако проще всего позаимствовать провод с уже подсоединенным штекером от старых наушников. Провод не должен иметь повреждений, так что кроме визуального осмотра не будет лишним и проверить его мультиметром.

Рекомендуем: Рабочий цикл двигателя

Кроме провода со штекером и мультиметра для оборудования магнитолы AUX-выходом также понадобятся:

• плоская и крестообразная отвертки;
• маломощный паяльник с набором для пайки (припои, флюс и лупа);
• нож;
• изолирующая лента и термоусадочная трубка;
• набор штатных ключей для снятия магнитолы;
• при необходимости — набор головок для отверток малых размеров (если магнитола крепится с помощью винтов).

Как подключить телефон к магнитоле через Bluetooth

Подключение автомобильной магнитолы к телефону посредством Bluetooth-соединения можно организовать в том случае, если в телефоне и магнитоле есть соответствующие функции. Проверить есть ли в автомагнитоле такая функция, можно в меню.

Как подключить телефон к магнитоле через блютуз – соединение

Также необходимо проверить, чтобы оба устройства имели одинаковые протоколы связи по Bluetooth (в том числе, А2DP). В современных магнитолах такой протокол обычно поддерживается, Смартфоны прежних лет выпуска могут не поддерживать потоковое воспроизведение. Если магнитола не поддерживает блютуз, можно приобрести Bluetooth-dongle (адаптер), в этом случае соединение происходит с помощью такого дополнительного устройства.

Как подключить телефон к магнитоле через блютуз – соединение

Связь магнитолы с телефоном посредством блютуз можно организовать, как со стороны телефона, так и со стороны автомагнитолы. При этом оба устройства должны активировать Bluetooth. Затем необходимо на одном из устройств осуществить поиск всех устройств Bluetooth в радиусе действия связи. Далее выбрать соответствующее устройство, дать запрос на соединение, обменяться кодом.

Преимущества Bluetooth-соединения: не требуется кабель, беспроводная связь.

Недостатки: сложность настройки подключения, возможность помех.

Почему это удобно?

• Существенно расширяются технические функции обычных магнитол.
• Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
• Возможно дополнительное подключение абсолютно любых внешних устройств.
• Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
• Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

• сам штекер наушников с кабелем;
• паяльник с расходными материалами;
• мультиметр.

Штекер с кабелем

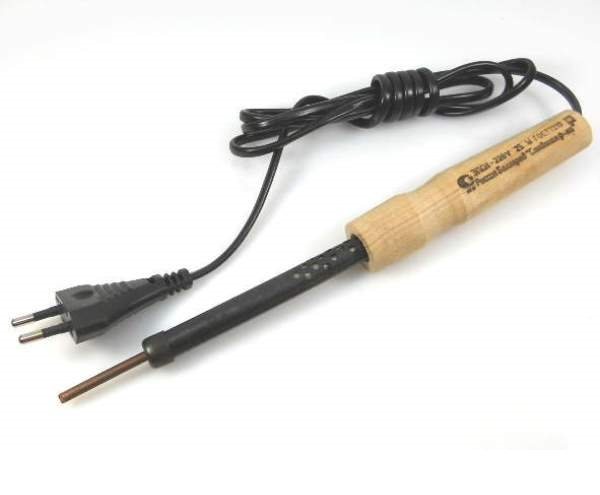

Паяльник

Мультиметр для прозвонки

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

Рекомендуем: Принцип работы двигателя с наддувом. Механический нагнетатель. Часть 5

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

Как слушать музыку в машине через Bluetooth

Наиболее выгодный вариант подключения смартфона к автомагнитоле через Bluetooth. Технология позволяет использовать опции телефона в полном объеме. Система позволяет синхронизировать работу магнитолы и аудио передатчика.

Способ подключения выгоден еще тем, что во время использования телефона, можно общаться дистанционно, не используя руки. Чтобы осуществить подключение можно воспользоваться инструкцией от автомагнитолы.

Подобное устройство всегда имеет руководство на русском языке, где подробно с картинками описаны все шаги:

1. На звуковоспроизводящем аппарате включается нужный режим приема информации;
2. В телефонном меню выбирают Bluetooth;
3. На экране появляется список доступных устройств, из перечня выбирается нужное, производится подключение.

Для контроля правильности функционирования соединения хватает одного взгляда на экран телефона. Значок Bluetooth должен светиться белым либо синим цветом. При отсутствии соединения он остается серым.

Этот способ передачи информации выгоден отсутствием проводов. К одному телефону могут подсоединиться и принимать данные сразу несколько устройств.

Единственный минус Bluetooth передачи в том, что он быстро разряжает батарейку телефона. Через короткий промежуток времени его придется подзаряжать, если в машине нет автомобильной подзарядки, водитель рискует остаться без связи.

Видео инструкция подключения

Как правильно осуществляется подключение телефона через Bluetooth в этом видео:

Подключаем телефон с помощью Bluetooth

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики.

На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Скрытое преимущество Bluetooth над вспомогательным

Даже если беспроводная сеть передает низкий уровень качества звука, который лично можете обнаружить, есть одна причина, по которой возможно захотите выбрать беспроводное соединение протестировав физическое соединению.

Когда подключаете телефон к стереосистеме Bluetooth или к совместимой OEM-развлекательной системе, целью обычно бывает прослушивание музыки. Однако создание такого типа соединения также дает доступ к громкой связи без отдельного соединения или подключения беспроводной гарнитуры.

Почти всегда подключение телефона к автомобильной стереосистеме через физическое вспомогательное соединение исключает функцию громкой связи. Это связано с тем, что телефоны при наличии автоматически захотят использовать проводное соединение для обработки входящих или исходящих вызовов.

Конечно, это как правило, приведет к ситуации, когда слышите человека на другом конце звонка через автомобильные динамики, но не получается услышать вас.

Использование Bluetooth для потоковой передачи музыки – хороший способ избежать этой проблемы, поскольку телефон и автомобильная стереосистема, как правило умеет переключаться с профиля передачи музыки на профиль связи во время телефонного разговора.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

1. Отвёртка крестовая (средних размеров).
2. Нож.
3. Изолента.
4. Набор штатных ключей для извлечения CD-магнитолы.
5. Провод от компьютерного контроллера USB.
6. Перемычка от жёсткого диска компьютера.
7. Кабель от наушников со штекером на 3.5 мм.

Рекомендуем: Почему не греет печка ВАЗ-2112 8 и 16 клапанов и как отремонтировать

Последовательность действий при установке AUX-выхода на CD-магнитолу

1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

   Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

   Извлечение магнитолы из ниши производится с помощью штатных ключей

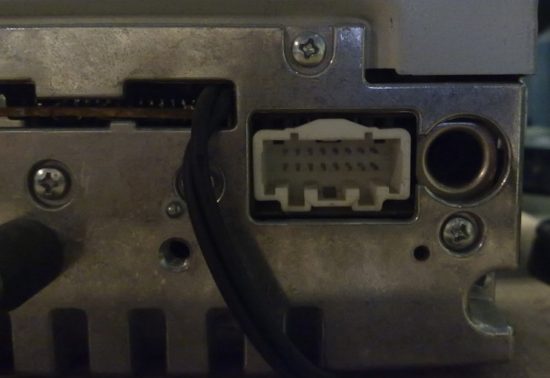

3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:



   Разъём для последующего подключения AUX-кабеля

4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

   Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

   Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

   Готовый изолированный AUX-кабель

7. Полученный кабель и перемычка вставляются в разъём магнитолы:

   Кабель и перемычка, подключенные к разъёму магнитолы

8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

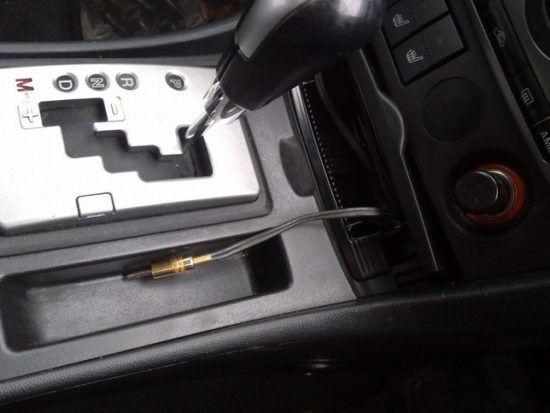

   Готовый AUX-выход для подключения смартфона или планшета

Как сделать AUX

Перед тем, как самостоятельно сделать в магнитоле порт AUX, потребуется приобрести соединительный кабель и штекер. Допускается использование запасных частей от старых наушников; для обеспечения качества работы рекомендуется проверить состояние металлических жил и изолятора тестовым прибором. Штекер состоит из 3 контактных кольцевых пластин, разделенных пластиковым изолятором. Основание подсоединяется к общей жиле, верхние секции отвечают за работу левого и правого звукового канала.

Набор инструментов и материалов, которые потребуются при подключении AUX к магнитоле:

• набор отверток (тип жала зависит от изготовителя автомобиля);
• паяльная станция;
• тестовый прибор;
• инструмент для обжимания контактов;
• изоляционная лента или специальные усадочные трубки;
• набор кабелей и разъемов,

На магнитоле CD

Большинство приводов CD оборудовано контроллером для коммутации внешнего оборудования, но разъем не выведен на внешнюю часть корпуса. Это сделано из соображений унификации оборудования, которое дополнялось опциями в зависимости от модификации и стоимости автомобиля. Пользователь может самостоятельно доработать проигрыватель, выведя разъем в удобное место.

Чтобы сделать AUX вход в автомагнитоле, потребуется:

1. Демонтировать декоративные пластиковые рамки, установленные на центральной части панели приборов. Элементы удерживаются защелками или дополнительными винтами (зависит от производителя автомобиля). На части машин потребуется снять центральные воздушные каналы системы отопления и вентиляции.
2. Снять головное устройство, которое крепится к металлической рамке винтами (с крестообразной головкой или типа TORX). Отсоединить коммутационные кабели, подведенные к разъемам на задней стенке корпуса.
3. Найти дополнительную колодку, установленную на задней части магнитолы. Коммутационные штекеры можно приобрести в магазине запасных частей или сделать самостоятельно на основе деталей от блоков питания компьютера или жесткого диска. Схема соединения колодки и разъема зависит от модификации проигрывателя. Чтобы сделать узел работающим, потребуется найти заводскую инструкцию или подключить провода опытным путем.
4. В разъеме предусмотрены два выхода, позволяющие переключать режим работы порта AUX. Контакты необходимо замкнуть проводником или специальной перемычкой.
5. Поскольку вывести АУКС в магнитолу невозможно из-за особенностей конструкции, штекер выводится в карман на центральной консоли или в перчаточный ящик.
6. Подсоединить внешнее устройство напрямую или через промежуточный AUX-кабель для автомагнитолы, а затем протестировать совместную работу узлов.

На штатной магнитоле

Чтобы смонтировать порт AUX в штатную магнитолу, потребуется демонтировать устройство. Для доступа к точкам крепления удаляются пластиковые крышки, расположенные на центральной консоли. Для удаления элементов, зафиксированных пружинными или пластиковыми зажимами, рекомендуется использовать монтажную лопатку. Инструмент не повреждает внешнюю поверхность и торцевые кромки элементов декора. Головное устройство удерживается в монтажной шахте винтами, на части машин применяется дополнительный болт с 6-гранной головкой.

После демонтировки магнитолы требуется снять внешние металлические панели корпуса, обеспечивая доступ к монтажным платам с электронными компонентами. Для установки AUX в штатные устройства потребуется впаять кабели в штатные точки на монтажной плате, обозначенные как LCH/RCH (для акустических каналов) и GND (общий провод или заземление). Для облегчения доступа к элементам на части изделий потребуется снять привод компакт-дисков и часть дополнительных электронных компонентов (зависит от модели головного устройства).

Припаянные провода аккуратно выводятся из корпуса магнитолы; демонтированные элементы устанавливаются на штатные места. Для защиты изоляции от повреждения применяется дополнительная трубка. Штекер выводится через внутреннюю часть панели приборов в перчаточный ящик или в полость пепельницы. Рекомендуется прокладка жгута параллельно штатной электропроводке автомобиля.

Как припаять на кассетном проигрывателе

Штатные кассетные головные устройства сохраняются в автомобилях как оригинальный аксессуар, подчеркивающий состояние транспортного средства. Конструкция оборудования допускает доработку и установку разъема АУКС, пользователю требуется заранее продумать место расположения штекера или гнезда. Перед началом работы требуется приобрести соединительный кабель и снять с наушников старый коммутационный штекер.

Последовательность действий по монтажу порта AUX в кассетную магнитолу своими руками следующая:

1. Перед тем, как подключить АУКС к магнитоле, потребуется демонтировать проигрыватель из посадочного гнезда, а затем отсоединить коммутационные кабели и антенну.
2. Отвернуть винты, крепящие верхнюю часть кожуха головного устройства. На части изделий для удержания крышки применяются дополнительные пружинные защелки.
3. Для доступа к потенциометру регулировки громкости потребуется демонтировать лентопротяжный механизм в сборе. Удаление узла производится аккуратно, чтобы не повредить элементы конструкции.
4. К регулятору громкости, оборудованному 3 выходами, припаиваются 3 дополнительных кабеля. Шнуры обеспечивают подключение общей шины и звуковых каналов. Расположение выходов определяется по электрической схеме оборудования или тестовым прибором.
5. Соединить кабели в общий жгут, который изолируется. Установить штекер и запаять контакты, обеспечив изоляцию каналов.
6. Вывести жгут из корпуса магнитолы, а затем проложить внутри панели приборов до места установки разъема.
7. Установить на место демонтированные элементы и проверить работоспособность конструкции.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Подготовка

Перед тем, как оборудовать магнитолу AUX-выходом, необходимо демонтировать ее с передней панели автомобиля. Штатные магнитолы, устанавливаемые производителем, обычно крепятся к кронштейнам с помощью саморезов или винтов. Также крепление магнитолы может осуществляться с помощью защелок или боковых фиксаторов.

Демонтаж магнитолы осуществляется в следующей последовательности.

1. Сначала необходимо снять пластиковую декоративную пластинку по периметру магнитолы. Она крепится с помощью защелок, для снятия пластину можно поддеть плоской отверткой или ножом и аккуратно вынуть.
2. После снятия накладки нужно снять магнитолу с креплений кронштейнов. Лучше всего использовать для этого набор штатных ключей для отжимания защелок. Ключи нужно вставить в разъемы и с их помощью отогнуть защелки. После того, как защелки отжаты, нужно придерживая магнитолу за выступающие части вынуть ее из ниши.
3. Если фиксация магнитолы в нише панели осуществляется с помощью винтов или саморезов, то для демонтажа понадобится отвертка. Желательно использовать магнитную отвертку, чтобы открученные винты или саморезы не потерялись.
4. После того, как магнитола демонтирована, нужно отсоединить ее материнскую плату от проигрывателя. Для этого нужно отжать пластиковые защелки с помощью отвертки и открутить болты крепления передней панели магнитолы r боковым стенкам. Затем нужно снять заднюю и боковые крышки устройства, отсоединить шлейфы и убрать проигрыватель.

Как сделать вход aux на магнитолу самостоятельное подключение

За самостоятельную работу нужно браться, если вы имеете навыки пайки, чтения радиосхем, разборки автомагнитолы. Начинающим любителям звукового тюнинга, чтобы не испортить автомагнитолу, лучше обратиться к специалистам.

Прежде чем браться за работу, необходимо найти в библиотеке или Интернете схему вашей модели автомобильной магнитолы. Без подробной радиосхемы браться за работу нет смысла. Для комфортной работы нужно снять автомагнитолу с машины и принести ее домой.

Для разборки и монтажа вам понадобятся:

• отвертки, плоскогубцы;
• паяльник и принадлежности для пайки (припой, кислота, паяльная лупа);
• отрезки акустического провода, изолента;
• выходной универсальный разъем типа «тюльпан».

Перед началом монтажа нужно полностью разобрать автомагнитолу, снять шлейфы, кассетный магнитофон или СД-проигрыватель, найти радиосхему.

Для практического монтажа дополнительного соединения нужно:

1. На радиосхеме найти пины входов каналов и заземления. Стандартно левый канал обозначается буквой «L», правый канал – литерой «R», земля маркируется как «GND».
2. Просчитать расположение контактов на схеме радиомодуля. Точки контактов на плате могут быть отмечены печатными надписями RCH, LCH. Попутно можно осмотреть всю печатную схему, очистить ее, выявить обугленные дорожки, проверить предохранители.
3. Проверить подключаемый кабель. Внутренняя целостность проводов тестируется мультиметром. Провода, идущие к местам пайки, можно взять от стандартного джека, коаксиального кабеля с тремя экранированными жилами. Предпочтительны цветные провода, которые легко отмаркировать по каналам. Для подключения будет достаточно отрезка длиной в 30 – 40 сантиметров.
4. Припаять провода к контактным точкам. Для пайки лучше пользоваться маломощным паяльником с острым жалом. Точность пайки обеспечит паяльная лупа и подложенная темная изолента.
5. Провод заземления припаивается к точке GND или на корпус радиомодуля.
6. Припаянные провода дополнительно изолируются термоусадкой, выводятся за корпус автомагнитолы. Если нет подходящих отверстий, их можно просверлить.
7. Припаять маркированные провода к контактам выходного гнезда типа «тюльпан», найти для него место на «торпедо» или центральной консоли, закрепить выход.

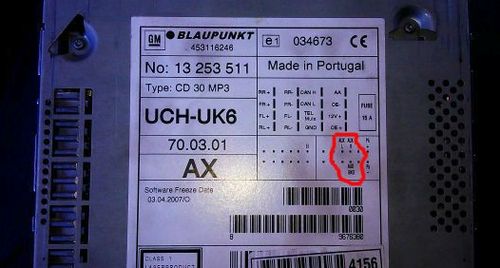

У некоторых кассетных автомагнитол за регулятором громкости есть специальные трехштырьковые разъемы для подключения СД-чейнджера, к которым можно подключить линейный вход. Подключаться к таким схемам еще удобнее, так как при включении aux-входа предусмотрено автоматическое отключение кассетного магнитофона.

Для проверки нового устройства нужно включить автомагнитолу в режиме прослушивания радио, кассеты или компакт-диска. При включении джека aux в гнездо входа, звук затухает, головное устройство переходит к воспроизведению записи с внешнего источника.

Последним этапом работы становится устройство крепления для внешнего носителя звуковой информации, так как держать смартфон, планшет, mp3 плеер на пассажирском сиденье (в нише на центральной консоли) не всегда удобно. Для большинства мобильных устройств продаются пластмассовые или металлические кронштейны, которые можно приклеить или привинтить к «торпедо» рядом с автомагнитолой.

Подробно посмотреть, как сделать aux вход на автомагнитолу, можно на видео:
