Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.

Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.

При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя. Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.

Что собой представляет датчик распредвала

Датчик положения распредвала

Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.

В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.

Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.

Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора. И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.

Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.

У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.

Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.

Как проверить датчик распредвала

При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки.

Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.

Каковы характерные причины неисправности датчика распредвала

• зубчатый диск импульсного датчика поломался,
• произошел разрыв ушек крепления, датчик сместился,
• короткие замыкания внутренней схемы датчика,
• повышение температуры двигателя.

Типичные признаки неисправности датчика Холла

• работа ЭБУ двигателя происходит в аварийном режиме,
• заметно повышается расход топлива,
• контрольная лампочка работы двигателя на панели, загорается,
• происходит регистрация кода неисправности.

Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.

Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.

Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

• мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
• холодный пуск двигателя становится затрудненным;
• на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
• двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
• на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Датчики положения распредвала, коленвала Датчик фаз (датчик Холла)

Задачи датчика положения распределительного вала

В то время как в прошлом достаточно было запускать искру исключительно в зависимости от положения коленчатого вала и одновременно впрыскивать топливо в цилиндры при помощи форсунок, этот метод устарел с введением стандарта Euro 4 с 1 января 2005 года.

У ДВС, работающего по четырехтактному принципу, есть проблема: рабочий цикл впуска, сжатия, рабочего хода и выпуска происходит за два оборота коленчатого вала. Но как должен вычислить ECU (бортовой компьютер), в каком положении находится каждый из поршней в цилиндрах? Распредвал может помочь. Поскольку он делает только один оборот за все четыре такта, в соответствии с его вращением может быть считано соответствующее положение поршня в цилиндре в данную единицу времени, т. е. когда должно быть подано напряжение на свечу зажигания или когда точно должно произойти срабатывание форсунок.

Если желаете углубиться в теорию, настоятельно рекомендуем посмотреть данное крайне информативное видео:

Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики. Часть 11

Видео взято с YouTube-канала GrunBaum

Определение этого положения как раз и осуществляется датчиком распредвала (устройством CMP). На практике и распределительный вал, и его коллега, датчик коленчатого вала, сообщают о верхней мертвой точке (от) первого цилиндра на блок управления. Это должно происходить одновременно, в противном случае в приводе распределительного вала появится проблема.

Если произойдет разночтение в датчиках, то, скорее всего, как и в случае провисания цепи привода или перепрыгнувшего на несколько зубов ремня, желтая сигнальная лампа двигателя появится на приборной панели в качестве оповещения, включив управление двигателем в аварийном режиме.

То же самое применимо мутатис мутандис к дизельному двигателю, за исключением того, что в нем нет никакой искры, поджигающей топливную смесь, и в нем требования к точности времени впрыска намного выше, чем в бензиновом двигателе.

Проверка датчика распредвала датчика фаз, на видео исправный датчик

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Рекомендуем: Вариатор-коробка передач на авто

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Датчик распредвала ВАЗ 2115: где находится, замена

Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.

Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.

Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.

В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.

Типовые неисправности индикатора положения распредвала следующие:

• Наблюдается значительное увеличение расхода топлива;
• Холостой ход двигателя не само регулируется, заметно плавание оборотов;
• Падает динамика силового агрегата, увеличивается время набора скорости;
• Не работает режим самодиагностики двигателя;
• После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.

Обратите внимание! Датчик положения распредвала для ВАЗ 2115 стоит не дороже 450 рублей. Не пренебрегайте заменой детали в случае ее проблемной работоспособности – своевременная замена индикационного прибора позволит предотвратить преждевременный износ двигателя, а также защитит от поломки в электронной системе мотора и снизит расход топлива.

От чего зависит работоспособность ДПРВ

Работоспособность ДПРВ зависит от температурного режима. Перегрев выведет его из строя. Датчик не будет работать если вышли из строя провода по которым он передает и получает сигнал, сломался репер. Немаловажную роль играют повреждения или загрязнения самого датчика. Так же, при тяжелых условиях эксплуатация авто (езда по бездорожью, перевозка грузов) датчик может сместится или еще хуже, произойдет короткое замыкание. Для того, чтоб устранить поломку датчика в самый неподходящий момент, проводите его диагностику и меняйте через 4-5 лет.

Основные неисправности датчика и их причины

Основные признаки неисправности датчика распредвала:

• загорается сигнал «check engine» и ухудшается динамика при езде;
• самостоятельно увеличивается или уменьшается число оборотов;
• на холостых оборотах нестабильно работает прогретый мотор;
• при динамических нагрузках происходит детонация в силовой установке;
• больший расход топлива;
• не запускается двигатель.

Если вы заметили такие симптомы, проверьте как работает датчик распредвала. Возможно, он вышел из строя и требует замены. Причинами неисправности датчика могут быть: выход из строя диска с реперами, смещение установки ДПРВ, короткое замыкание внутри устройства, перегрев мотора.

Как проверить датчик распредвала

Перед тем как проверить датчик распредвала тестером нужно провести визуальный осмотр корпуса датчика и зубчатый ротор на повреждение или наличие металлической стружки. Это так же может быть причиной его неисправности.

Важно! Обязательно перед началом проверки отключите зажигание. После этого, начинайте отсоединение проводов от устройства.

Инструмент для диагностики

Для проверки датчика распределительного вала вам понадобятся: мультиметр/тестер, плоскогубцы и отвертка. Мультиметр/тестер покажет вам провести детальную проверку устройства. Он покажет в чем именно неисправность в самом датчике или проводке.

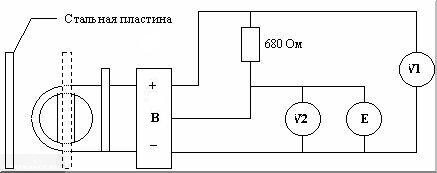

Схема проверки

Перед началом диагностики датчика изучите разъем на котором должны быть: плюсовой, минусовой контакты и контакт для передачи сигналов.

1. Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя. Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

2. После этого, проведите замер напряжения на массе датчика аналогичным способом. Напряжение должно быть нулевым.

3. Подключите плюсовой и минусовой провода датчика распредвала. Средний контакт подключите через тестер. Таким образом, один провод мультиметра подключаем к сигнальному выводу нашего датчика, другой нужно запитать на вход в систему управления.

4. После этого, прокрутите двигатель стартером. Если датчик рабочий, он покажет напряжение от 0,4 до 5 вольт. Если значения будут другими, датчик следует заменить.

Если после проверки вы нашли причину поломки в самом датчике, не тяни с его заменой. Без него двигатель будет работать, но в аварийном режиме и расход топлива увеличится в разы, так как топливо теперь подается на все цилиндры одновременно.

Знаете ли Вы? Некоторе автолюбители совсем забвают о возможности выхода из строя датчика распредвала потому как полагаются на его долговечность. А он может выйти из строя в любой момент

Замена датчика распределительного вала.

Замена датчика распредвала может потребоваться на современном автомобиле при выходе его из строя. Сам датчик является мелкой, но довольно важной деталью, которая даёт информацию электронному блоку управления двигателем (ЭБУ) о положении распределительного вала и деталей ГРМ, относительно положения коленчатого вала и деталей поршневой группы. И благодаря этому, нужный момент вспышки искры на свечах зажигания и момент впрыска топлива на форсунках получается очень точным, и соответственно работа двигателя стабильной. В этой статье мы рассмотрим, как определить исправность датчика положения распредвала и если он вышел из строя, рассмотрим подробно, признаки выхода из строя этого датчика и как заменить неисправный датчик своими руками. Вообще то, на большинстве современных машин, при выходе из строя датчика распредвала (некоторые его ещё называют датчиком фазы), благодаря исправному датчику коленвала и включению обходной программы (нештатный режим работы мотора), двигатель машины всё же будет работать и можно будет добраться до гаража. (некоторые датчики коленвала и распредвала очень похожи внешне).

Но всё таки при, появлении ошибки на панели приборов (у более старых машин ошибка не выдаётся и можно определить неисправность по признакам плохой работы двигателя, описанным ниже), при выходе из строя датчика распредвала, следует его заменить при первой возможности.

Так как работа мотора будет уже не та, а именно:

Во первых, форсунки начнут срабатывать в два раза чаще, чем положено, то есть впрыск будет уже после каждого оборота коленвала (который крутится в два раза быстрее распредвала), а не после каждого оборота распредвала, и впрыск будет уже происходить основываясь на команды с датчика коленвала.

То есть двигатель уже будет работать в нештатном и неблагоприятном режиме (попарно параллельного впрыска топлива) и определить такую работу на слух и без диагностического оборудования довольно сложно. Но можно, по признакам описанным ниже.

Признаки выхода из строя датчика положения распредвала.

Определить выход из строя датчика распредвала можно:

• По возросшему расходу топлива.
• По возросшей токсичности выхлопных газов (повышение токсичности может быть только при ездовом цикле, под нагрузкой, поэтому замер СО на стоящей машине, может ничего не показать, или показать незначительное повышение токсичности).
• Температура двигателя чуть выше чем обычно (выше нормы).
• По более затруднённому запуску двигателя, чем обычно (чем при исправном датчике).
• По изменению (потемнению) цвета выхлопа (под нагрузкой), но всё же выхлоп темнеет еле заметно и определить это неопытному водителю довольно трудно.
• А на современных машинах, при выходе из строя датчика распредвала, могут быть сбои в самодиагностике или выдача ошибки на панели приборов (на разных машинах может быть разный номер ошибки).

Но убедиться в том, что точно вышел из строя датчик положения распредвала, можно его проверкой, которая будет описана ниже. Вообще то я уже написал о том, как проверить с помощью обычного тестера все датчики впрыскового двигателя и почитать об этом советую вот тут. Там же описано и о системе самодиагностики впрысковых двигателей. Но и в этой статье мне не трудно описать проверку датчика распределительного вала.

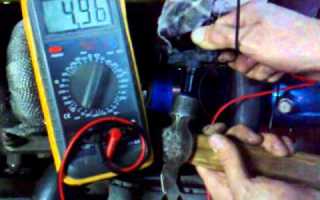

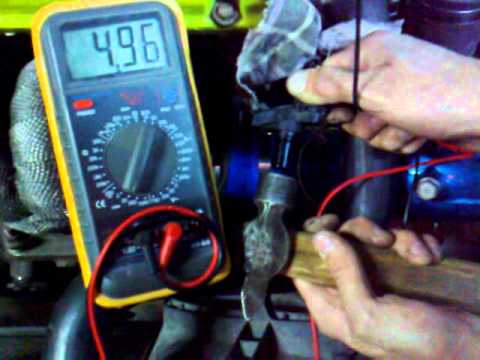

Проверка датчика распредвала. Вообще то точно можно проверить этот датчик с помощью осциллографа, но не у всех он есть. Но можно обойтись и обычным мультиметром (тестером). Этот датчик работает по принципу эффекта Холла. А значит можно проверить его работоспособность так же как и работоспособность датчика Холла, описанную в этой статье.

Но прежде чем проверять сам датчик, проверьте целостность проводов, приходящих к нему, ведь не исключено, что сам датчик в порядке, а провода повреждены (например от соприкосновения с грячив выпускным коллектором). Проверьте провода сначала визуально, а потом с помощью тестера.

Тестер выставляется в режим зуммера (прозвонки) и отсоединив клемму от самого датчика подсоединяем один щуп к ней, а второй щуп подсоединяем на другом конце провода и прозваниваем. Кстати, бывает проблема не только в проводах, но и в самих клеммах — они могут быть либо окислены (разумеется зачищаем их до блеска), или не плотно одеты (де до конца, не до щелчка).

Следует учесть, что как правило датчик имеет три провода (так же как и на датчике Холла), два из которых подают напряжение бортовой сети к датчику (при включении замка зажигания), а третий провод, расположенный посередине, передаёт импульсы от датчика на блок управления. Если вы не уверены где какой провод, то при проверке используйте рисунок слева.

Для проверки самого датчика, его следует снять с двигателя, открутив удерживающий его винт, но клемму с проводами с датчика не снимать. Далее поворачиваем ключ зажигания в положение включено (чтобы на датчик пошло бортовое напряжение) и с помощью тонких щупов тестера (или иголок) присоединяем щупы тестера (мультиметра) к крайним клеммам датчика, подключенных к штатной клемме автомобиля.

Как правило соединённые клеммы датчика и проводов приходящих к нему, герметичны и невозможно подсоединить к ним даже тонкие щупы тестера, то просто протыкаем крайние два провода приходящие к клемме датчика иголками и подсоединяем к ним щупы. Тестер выставляем в режим вольтметра (в пределах измерения постоянного напряжения от 0 до 15-20 вольт).

Вольтметр при этом должен показать бортовое напряжение (12вольт) при включенном замке зажигания, если нет, то возможно сам датчик исправен, а проблема в приходящих к нему проводах, целостность которых следует проверить тестером, выставленным в режим зуммера.

Если с крайними двумя проводами всё в порядке и напряжение приходит на датчик при повороте ключа зажигания, то остаётся проверить средний импульсный провод и работоспособность самого датчика. Для этого подсоединяем один из щупов тестера к среднему управляющему проводу датчика (с помощью иглы при не снятой клемме), а второй щуп подсоединяем к минусовому крайнему проводу датчика (обычно он зелёного цвета, а плюсовой красного) или к массе двигателя.

И теперь следует провести отвёрткой или каким нибудь другим металлическим предметом рядом с выступом датчика распредвала (как на фото слева). Когда датчик рабочий, то на тестере должен быть скачок напряжения (импульс) от нуля до нескольких вольт (на многих машинах до 5 вольт, не больше).

Если же этого не произошло, то скорей всего датчик неисправен и требуется замена датчика положения распредвала. Ещё можно проверить работоспособность большинства датчиков, если замерить их сопротивление тестером, выставленным в режим омметра.

Но в этом случае следует знать, какое точное сопротивление должно быть у исправного датчика именно вашей модели машины, так как на разных иномарках сопротивление датчика может несколько отличаться (точное значение сопротивления можно узнать в мануале конкретного двигателя). Если тестер покажет не то значение сопротивления, или обрыв (бесконечность) то разумеется датчик следует заменить.

Замена датчика распредвала.

Заменить этот датчик совсем не сложно, как и найти его на двигателе, даже новичкам (хотя (некоторые датчики коленвала и распредвала очень похожи внешне). Ведь само название его говорит само за себя и раз он называется датчик положения распределительного вала, значит и расположен он в районе шкива распредвала (или шкивов, если два распредвала).

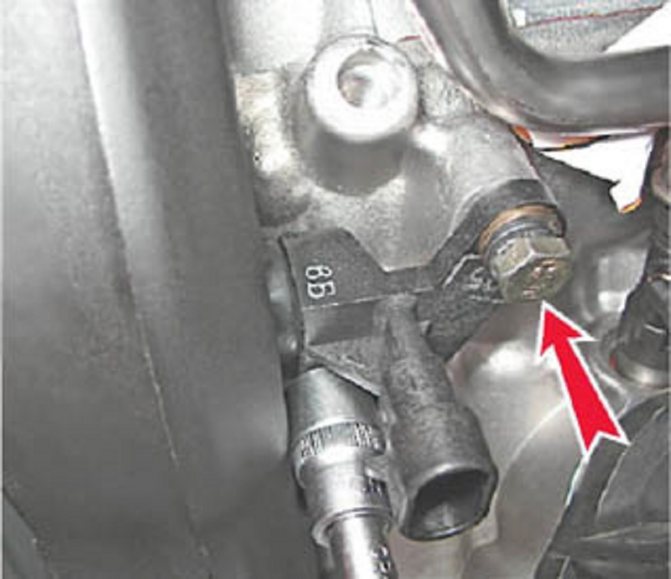

Обычно он расположен на выступе кожуха распредвала и крепится всего одним винтом ( как правило винт на 10) — это на 8-ми клапанных машинах с одним распредвалом (см фото выше или видеоролик под статьёй). А на большинстве 16-ти клапанных машин (например Шевроле) с двумя распредвалами, датчик распредвала расположен между двумя шкивами распредвалов и крепится двумя винтами, указанными красными стрелками на фото ниже.

Открутив винт (или винты), снимаем с датчика клемму и вынимаем сам датчик из своего гнезда. Остаётся заменить его новым (стоит примерно 800 рублей для иномарок и 300 — 400 рублей для отечественных машин).

Кстати, при снятии верхней части кожуха, осмотрите сами выступы (зубья) на диске распредвала, с которых датчик считывает импульсы (ведь на некоторых машинах датчик считывает импульсы не с зубьев шкивов, а с зубьев отдельного диска).

Возможно один из выступов сломан, или крепление диска ослабло и хотя это довольно редко, но проверить все зубья всё же стоит, прокручивая распредвал (крутить следует по часовой стрелке за болт шкива коленвала). Если вы обнаружили, при проверках описанных выше, что датчик и его проводка исправны, но мотор плохо работает, то все выступы на диске распредвала, (с которых датчик считывает импульсы), следует проверить обязательно.

Вот вроде бы и всё. Надеюсь, что прочитав эту статью, многие начинающие водители, или ремонтники, смогут самостоятельно произвести как проверку, так и замену датчика распредвала, успехов всем.

Замена датчика фаз Лада Калина

Если эта статья вам полезна, то пожалуйста поделитесь ей в соц. сетях, нажав кнопки ниже. Спасибо.

Нравится

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Какая коробка передач лучше: автомат, робот или вариатор?

Замена датчика распредвала

Замена ДПРВ — занятие несложное. Приведем пример замены датчика на автомобилях семейства ВАЗ. Из инструментов вам понадобится только ключ на «10».

Замена ДПРВ на двигателях серии 21124 и 2112

На этих ДВС датчик находится на торце, внутри задней крышки ремня привода механизма газораспределения. Чтобы заменить датчик распредвала на автомобилях ВАЗ 2110 и 2112, необходимо всего лишь открутить два болта ключом на «10» и вынуть его из крышки.

Замена ДПРВ на двигателях серии 21114 и 2111

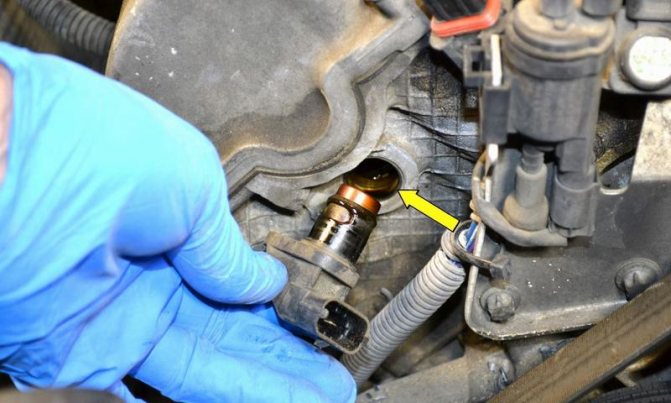

На моторах этой серии датчик фаз находится внутри крышки распределительного вала, сзади. На ВАЗ 2115 замена датчика распредвала выполняется в следующем порядке:

• Выключите зажигание и разъедините колодку проводов, отжав пластиковый фиксатор на его корпусе.
• Ключом на «10» открутите болт.
• Извлекаем датчик.

Как работает датчик распредвала.

ДПРВ по принципу работы классифицируются на 3 вида:

• магнитный дпрв;
• оптический дпрв;
• дпрв Холла.

Магнитный датчик положения распредвала или индукционный работает из-за того, что металлический зубчик постоянно двигается в магнитном поле. Такой датчик имеет два вывода.

Принцип работы оптического датчика работает благодаря излучаемому источником лучика света, который отслеживается и фиксируется приемом и прерыванием фотоэлементом.

Датчик на эффекте Холла отслеживает изменения магнитного поля вокруг себя. ДПРВ на эффекте Холла имеют три вывода. Эффект Холла также называется холловским напряжением.

Самые редко используемые датчики положения распределительного вала — это оптические. Не удивляйтесь, если в автомобиле больше одного или даже двух ДПРВ датчиков, такое тоже возможно.

Что вы слышали о безопасности SRS системы? Она состоит из датчиков удара, исполнительных механизмов и блока управления SRS.

Принцип работы холловского датчика заключается в том, что он фиксирует изменения напряжения, которое пересекает его магнитное поле. В строении датчика есть пистонный магнит и полупроводниковый элемент, которое и фиксирует изменения напряжения. Если магнитное поле не изменяется, то датчик никаких изменений не будет фиксировать. Магнитное поле будет изменять только, если будет какой-либо металлический элемент в этой среде. Насечки или зубцы на распредвале как раз являются металлическими элементами, которые изменяют магнитное поле.

Как было уже упомянуто выше, что ДПРВ называют также датчиком фаз. Такое название получилось от того, что датчик фиксирует цилиндрические фазы впуска и выпуска.

Устройство и принцип работы датчика положения распредвала

Современные двигатели имеют довольно сложное устройство и управляются электронным блоком управления на основе сигналов датчиков. Каждый сенсор отслеживает определенные параметры, характеризующие работу мотора в текущий момент времени, и передает информацию в ЭБУ. В данной статье рассмотрим один из важнейших элементов системы управления двигателем – датчик положения распределительного вала (ДПРВ).

1. Что такое ДПРВ
2. Устройство датчика положения распредвала
3. Принцип работы
4. Признаки неисправности
5. Способы проверки

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Факторы, воздействующие на работоспособность датчика распредвала

Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание. Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время.

Конструкция и местонахождение измерителя

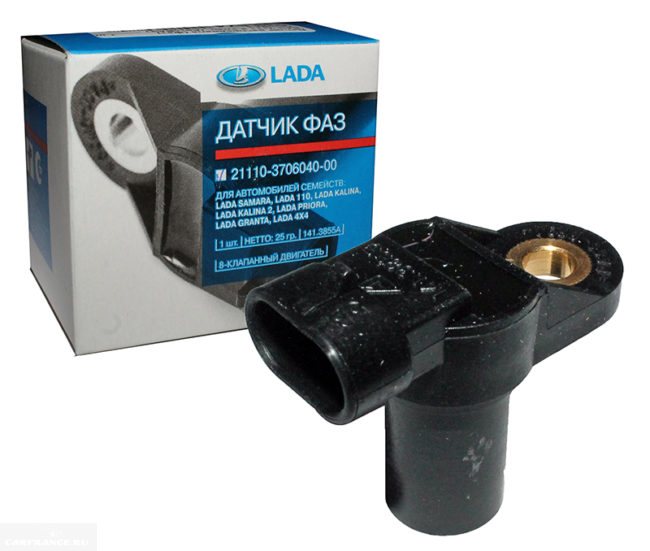

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Выбор и установка блокиратора КПП (АКПП)

Доводим до Ума Шевроле Лачетти

25.11.2020 . . Ну как вы помните из прошлых видео, я поэтапно искал причину возникновения Ошибки P0342 — это слабый сигнал датчика распредвала. По ходу поисков стало понятно, что датчик — то работает, то не работает. Значит он живой и в нём ничего не сгорело. Похоже, что просто где-то пропадает контакт и потом так же восстанавливается. Но после того, как я проверил всю проводку от ЭБУ до самого датчика и понял, что по питанию и выходному сигналу там всё в порядке, оставалось только одно — это плохой контакт внутри корпуса самого датчика. Датчик, конечно, я уже заменил на новый — оригинал, а старый попробую реанимировать. Для начала тестером попробую его прозвонить и убедиться, что плохой контакт действительно находится внутри самого датчика распредвала. На всякий случай прозванивать буду стрелочным прибором Ц20, у него напряжение питания от батарейки 1,5 В и в другом диапазоне от квадратной батарейки 4,5 Вольта. А то один знакомый прозванивал цифровым мультиметром датчик абсолютного давления, на него идёт питание всего 5 Вольт, а в цифровых мультиметрах обычно стоит крона на 9 В или круглая батарейка на 12 Вольт. И после этой процедуры ему пришлось покупать новый датчик.

В общем датчик распредвала звонится только в двух направлениях — это если общий провод тестера подсоединить к минусовому (среднему) контакту, а второй провод на ножку питания 12 В, то будет где-то 4,5 КОм. А если подсоединиться в выходному сигнальному контакту датчика — то будет где-то 1,6 КОм. Вот тут как раз между минусовым и сигнальным выводами (папами) пропадал контакт при перегибе датчика. И если добраться до этих контактов, то их, наверняка, можно пропаять. Перед тем как курочить датчик, я естественно заглянул в Яндекс Картинки, наверняка уже его разбирали и выложили фото. Там и посмотрел где находятся внутренние контакты, и чтобы до них добраться, нужно делать пропилы в том месте, где залита схема.

Пилить оказалось не просто — схема залита материалом, похожим на стекло. Четыре пилки от ручного лобзика сели через 5 минут. Нашёл в доме дореволюционное полотно по металлу, им и сделал пропил. Засунул в прорезь заточку типа стамески, нажал в бок, стеклянная заливка хруснула и вывалилась, оголив контакты датчика распредвала.

Решил перед пайкой ещё раз прозвонить, но контакт сам по себе восстановился. И как я только не гнул датчик — контакт не пропадал. В общем пропаял эти три точки соединения и это место решил залить термостойким герметиком. Проверять исправность датчика на машине буду весной, когда на улице потеплеет. Но надеюсь, что должно быть всё нормально. А в каком положении лучше ставить датчик распредвала — поговорим в следующем видео. Расскажу о своих догадках — почему одни датчики лучше работают со смещением вправо, а другие любят вертикальное заводское — это до конца влево. Хотел всё сделать в одном видео, но получается длинновато. Не у всех хватает терпения смотреть видео более 10 — 15 минут — Как Ставить Датчик Распредвала

Перейти на главную

Что такое датчик распредвала, принцип действия ДПРВ

Чтобы разобраться в работе и принципе действия устройства, нужно знать где находится датчик распредвала. Датчик расположен со стороны шкивов помпы и гидроусилителя. Ось датчика всегда соответствует направлению оси распредвала.

Датчик распредвала – это устройство, которое обеспечивает нормальную работу двигателя машины. Он определяет угловое положение механизма газораспределения, в отношении с положением коленного вала. После этого, информация с датчика идет в систему управления двигателем для управления впрыском топлива.

Чтобы ответить на вопрос : «для чего нужен датчик распредвала?» Нужно разобраться в принципе его работы. В самом датчике расположен магнит, который создает специальное магнитное поле. Репер (штырь или металлический зубчик), который располагается на задающем диске. Он замыкает магнитный зазор и происходят изменения в магнитном поле.

Блок управления двигателем, получив сигнал от датчика, получает данные о положении поршня первого цилиндра. После этого, система управления задает впрыск топлива и зажигание топливной смеси, согласно порядку работы цилиндров двигателя.

Важно! Если вы заметили, что датчик положения распределительного вала вышел из строя нужно как можно быстрее его заменить для уменьшения расхода топлива и нормальной работы автомобиля.

Принцип работы устройства

Электрическая схема расположения датчика

В основе работы датчика местонахождения коленвала лежит эффект, открытый американским физиком Эдвином Гербертом Холлом. Прибор отслеживает малейшие изменения в силе магнитного поля, индуцируемого установленным в корпусе прибора пистонным магнитом. Металлические насечки (зубцы), которые располагаются на колесе распредвала или на задающем валовом диске, меняют силу магнитного потока, что фиксируется полупроводниковым элементом.

Датчик распредвала осуществляет передачу электронных команд блоку управления автомобиля. Основываясь на полученных данных, система управления безошибочно вычисляет точное угловое положение поршня цилиндра. Благодаря точности данного процесса газораспределительный механизм транспортного средства работает в оптимальном режиме, эффективно снабжая цилиндры воздушно-топливной смесью и осуществляя своевременный вывод отработанного газа.

Причины поломок и периодичность замены регулятора:

• Датчик распредвала оснащен полупроводниковой микросхемой, эксплуатационный срок которой снижается при перегреве. В силу того, что датчик расположен на крышке клапана, на микросхему оказывает влияние повышенная температура, которая может стать причиной отказа датчика.
• Со временем ушки крепления могут разорваться, что может привести к смещению датчика.
• Короткое замыкание полупроводниковой микросхемы.
• Поломка зубчатого диска и т.д.

Существуют причины, по которым датчик может выйти из строя в неподходящий момент.

Для того чтобы неполадка не застала врасплох, следует практиковать периодическую замену датчика не реже, чем раз в пять лет, или после пробега автомобилем 100тыс. км.

Замену надо осуществлять даже при ровной и стабильной работе двигателя. Если мотор глохнет без видимых причин или появляются проблемы с системой зажигания – установка нового датчика распредвала является первоочередной задачей.

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

1. Значительно увеличивается расход топлива.
2. Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
3. На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя. Если это происходит постоянно, то точно вышел из рабочего режима CMP.
4. При диагностировании своими руками сканером, могут возникать сбои в работе.
5. Также может пропасть искра и не запускаться мотор.
6. Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

1. P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
2. P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
3. P0343 слишком высокий подаваемый датчиком CMP сигнал.
4. P0342 говорит, что слишком низкий уровень сингла ДПРВ.
5. Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.
6. P0340 полностью отсутствует сигнал с датчика.
7. P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

1. Сигнальные провода не подсоединены к датчику.
2. Присутствует влага в соединении датчика.
3. Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
4. Сигнальный провод разомкнут, оторван.
5. Сигнальный провод замыкает на бортовую сеть.
6. Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
7. Провод питания датчика оторван или поврежден.
8. Неправильно подсоединены питающие провода.
9. Неисправны высоковольтные провода цепи зажигания.
10. Неправильно работает блок управления двигателем.
11. Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
12. Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.
13. Есть металлическая стружка на корпусе ДПРВ.
