Вопросы, рассмотренные в материале:

• Каков принцип работы вакуумного усилителя тормозов
• Как проверить работу вакуумного усилителя тормозов
• Как выполняется регулировка и ремонт ВУТ

Одной из важнейших деталей в тормозной системе автомобиля является вакуумный усилитель. Его работа позволяет снизить усилия, прилагаемые водителем при нажатии на педаль тормоза. Эффективность работы тормозной системы при этом остается неизменной. Как и любая другая деталь машины, вакуумный усилитель тормозов (ВУТ) подвержен износу, а значит, может выйти из строя при длительной эксплуатации. Поэтому необходимо периодически проводить проверку ВУТ. Как провести проверку вакуумного усилителя тормозов, расскажем далее.

Принцип работы вакуумного усилителя тормозов

Раньше легковые машины не были оснащены «вакуумниками». Водителю требовалось жать на педаль тормоза, прилагая значительные физические усилия (около 80 кг) для того, чтобы замедлить автомобиль при экстренном торможении. Сегодня вакуумные усилители тормозов установлены на все машины, и водителю требуется лишь слегка нажать на педаль, чтобы остановить транспортное средство.

Для правильной и своевременной проверки ВУТ необходимо представлять его конструкцию и понимать принцип действия. Вакуумный усилитель – это металлический корпус цилиндрической формы, состоящий из следующих элементов:

• диафрагма, которую толкает возвратная пружина;
• воздушный клапан, имеющий два канала – вакуумный и атмосферный;
• шток, располагаемый в центре корпуса ВУТ. С одного конца он соединен с педалью тормоза, с другого – с главным тормозным цилиндром (ГТЦ);
• патрубок, который подключен к обратному клапану. По нему подводится разрежение от впускного коллектора двигателя.

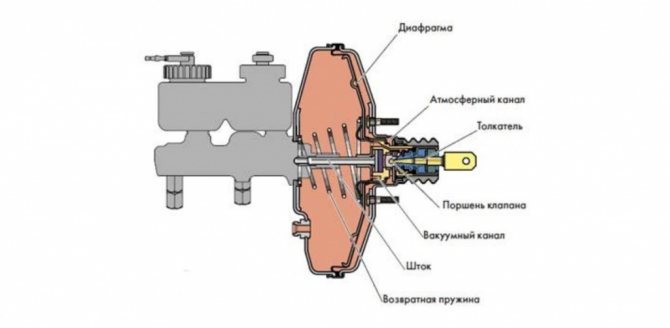

Цилиндрический корпус состоит из двух камер: вакуумной и атмосферной. Между собой они разделены мембраной. Обе камеры соединены каналами воздушного клапана, которые поочередно открываются при нажатии и отпускании педали тормоза.

Рассмотрим алгоритм работы классического вакуумного усилителя тормозов:

1. Если тормозная система не активирована водителем, то давление в камерах одинаково, следовательно, и толкатель, и шток остаются в неподвижном состоянии.
2. Когда водитель нажимает педаль тормоза, шток двигается вперед. В этот момент нарушается связь двух камер через вакуумный канал. Проход, который соединяет атмосферную камеру и наружный воздух, открывается с помощью клапана.
3. Разница давлений приводит к изгибу диафрагмы в сторону разрежения, помогая нажимать на толкатель и поршень основного гидроцилиндра.
4. В тот момент, когда водитель прекращает жать на педаль тормоза, клапаном перекрывается атмосферный канал и открывается вакуумный. Вследствие этого происходит выравнивание давления в камерах, и пружина отбрасывает мембрану в изначальное положение.

Справка. В некоторых моделях машин для создания разрежения используется отдельный вакуумный насос тормозной системы. Данная схема эффективна при низком атмосферном давлении (например, в высокогорье).

Рекомендуем

«Какую тормозную жидкость выбрать: обзор отечественных и зарубежных производителей» Подробнее

Причины неисправности вакуумного усилителя

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

• Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
• Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
• Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
• Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
• Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Как проверить вакуумный усилитель тормозов.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Рекомендуем

«Проверка ручного тормоза: признаки неисправности и их устранение» Подробнее

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Рекомендуем: Тонировку передних стёкол разрешили – правда ли?

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.

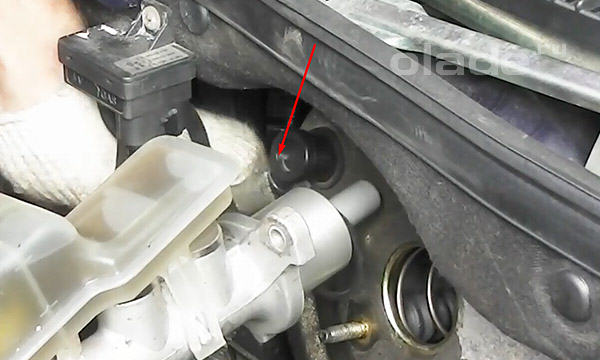

Проверка клапана вакуумного усилителя тормозов

Вакуумный усилитель тормозов может плохо работать из-за неисправности обратного клапана. Чтобы провести проверку его работоспособности, снимите шланг, достаньте клапан из корпуса вакуумного усилителя тормозов и наденьте на него резиновую грушу. Ее необходимо подсоединить с наружной стороны (с той, с которой соединяется шланг). Далее грушу следует сжать и отпустить. Сжатая груша свидетельствует об исправности обратного клапана.

В противном случае вам придется его заменить. Также данный метод вы можете использовать для проверки на герметичность впускного шланга, в том случае, когда под рукой не оказалось компрессора.

Рекомендуем

«Почему горит стояночный тормоз: разбираемся с причинами» Подробнее

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
3. Автомобиль начинает «троить»;
4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

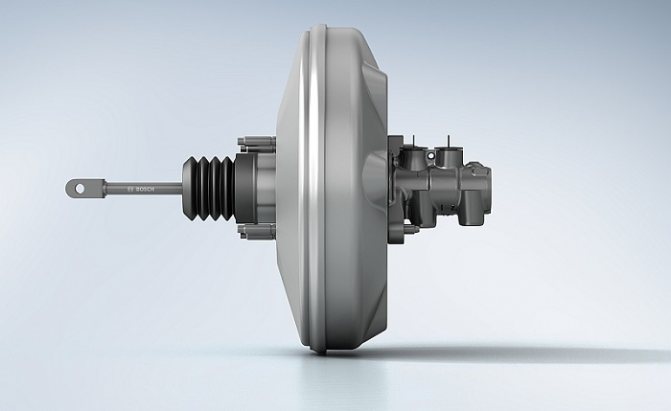

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Принцип работы усилителя

Вакуумный усилитель представляет собой округлую камеру, разделенную внутри мембраной. С одной стороны присоединен шланг разряжения, с другой стороны находится клапан, который регулирует смену разряжения и атмосферного воздуха. При нажатии на педаль тормоза шланг разряжения перекрывается клапаном, а мембрана отходит в сторону, толкая шток. Шток же в свою очередь давит на поршень цилиндра. Чем сильнее мы давим педаль, тем больше создается атмосферного давления на цилиндр и колодки.

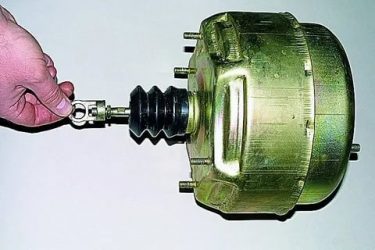

Исправный и хороший вакуумный усилитель тормозов «Газели» делает процесс торможения более надежным. Неполадки в вакууме не повлияют на работу системы тормозов полностью, но западание педали тормоза может негативно сказаться на качестве езды и привести к аварии в момент, когда срочно нужно остановиться.

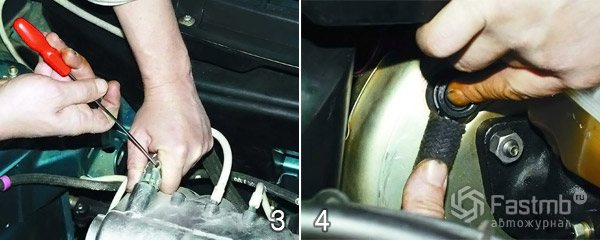

Проверка работы и замена обратного клапана вакуумного усилителя:

1. Провод с клеммой «–» отсоединить от автомобильного аккумулятора.

2. Снять полностью левую и правую шумоизоляционную обивку моторного отсека.

3. Провести осмотр вакуумного шланга на герметичность соединения со штуцером на впускной трубе. Если тут всё хорошо, тогда идём далее.

4. Проверьте соединение этого шланга на другом конце – на вакуумном усилители тормозов.

5. Тут нужно ослабить затяжку хомута на шланге с клапаном и вынуть его, после чего обратный клапан можно достать из вакуумного усилителя.

6. На клапан нужно надеть резиновую грушу со стороны штуцера большого диаметра (конец который вставлялся в усилитель тормозов) и сжать её. Если всё исправно, то воздух спокойно выйдет с обратной стороны – через клапан.

7. Если при разжимании груши она осталась в зажатом положении, тогда обратный клапан вакуумного усилителя тормозов исправлен. Если воздух не выходит с обратной стороны или груша набирает воздух после её разжимания рукой, тогда клапан нужно заменить на новый. Замена и его сборка происходит в обратном порядке.

Эту процедуру можно делать и без груши – продуть ртом. Должно происходить свободное выдувания воздуха с обратной стороны клапана и невозможность вдувания в себя.

Источник

Проверка работы и замена обратного клапана вакуумного усилителя

Пошаговая инструкция с фото сопровождением о том, как проверить работу обратного клапана вакуумного усилителя и произвести его замену.

Если с тормозной системой появились первые симптомы плохой работы, тогда следует произвести осмотр на поиск неисправностей. Обычно первые симптомы проявляются при нажатии на педаль тормоза. А это в свою очередь – неисправность вакуумного усилителя тормозов – главного «помощника» всей системы торможения.

Чтобы проверить работоспособность вакуумного усилителя, нужно при выключенном двигателе автомобиля произвести 5-6 последовательных нажатий на педаль тормоза с интервалом в 1-2 секунды и на шестой раз педаль не отпускать – зафиксировать нажатой. Теперь в таком положении заведите двигатель, педаль должна будет переместиться вперёд. Если ничего не случилось, тогда нужно проверить вакуумный шланг и работу обратного клапана на герметичность, что мы и будем сейчас делать в этой статье.

Вся процедура очень простая и не требует дополнительной помощи со стороны, всё можно делать в гараже своими руками. Самое неудобное и нудное это будит разборка обшивки под капотом, иначе до вакуумного усилителя тормозов будет не добраться.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Способы и признаки обнаружения неисправностей вакуумного усилителя тормозов

Например. Запустить двигатель, а по прошествии нескольких минут заглушить его. Потом сколько-нибудь раз с обычным усилием нажать на педаль тормоза. При исправном усилителе в момент первого нажатия педаль выжмётся, как полагается, до упора. Система сработает, и создавшийся вакуум притянет диафрагму, которая помогает толкать через шток поршень главного тормозного цилиндра.

Дальше клапан сравняет давление в камере с атмосферным. Во время второго и последующих нажатий педали разряжению браться будет неоткуда, отчего ход педали будет становиться всё меньше и меньше. Если между первоначальным и дальнейшими нажатиями на педаль разницы не чувствуется, то ясно: данный прибор дополнительное усилие в главном тормозном цилиндре не обеспечивает.

Вслед за проделанным опытом нелишне выполнить ещё один. Двигатель выключен. Педаль тормоза сколько-нибудь раз подряд нажата. Её ход о чём-то засвидетельствовал. Либо результаты эксперимента показались неубедительными, либо появилось желание произвести контрольную апробацию. Производятся следующие действия. Выжимается педаль тормоза, и при нажатой педали заводится двигатель.

При исправном вакуумном усилителе в его вакуумной камере образовывается разряжение, из-за чего мембрана давит на шток, шток тянет за собой толкатель, соединённый с педалью, и последняя слегка опускается.

В случае, когда педаль осталась на месте, делается вывод: ожидаемая цепочка событий не состоялась ввиду неисправности вакуумного усилителя тормозов. Подобные проверки выявляют существенные поломки детали.

Очередное испытание даёт возможность определить наличие небольших утечек воздуха. При работающем моторе автомобиля следует нажать на педаль тормоза, после чего, не отпуская её, заглушить двигатель. Удерживать педаль в таком же положении в течение полуминуты.

По причине нарушения герметичности усилителя давление в вакуумной камере станет повышаться. Диафрагма под влиянием возвратной пружины, лишившись поддержки силы, уравновешивающей её позицию, будет давить на толкатель, и поднимать тормозную педаль.

Если этого не наблюдается, значит, неисправности отсутствуют, и вакуумный усилитель тормозов работает нормально. В любом случае, при возникновении необходимости ремонта какого бы то ни было узла тормозов, учитывается, что второго шанса на починку может и не представиться, поэтому за содействием в диагностике и ремонте обращаются к профессионалам автосервиса. Они могут произвести замену усилителя тормозов.
