Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных.

Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

Неисправности ремня

Как и любого другого автомобиля с ременным приводом ГРМ, ремень Приоры может иметь следующие неисправности:

Растрескивание и расслаивание рабочей поверхности ремня ГРМ является следствием:

• длительной эксплуатации;
• частых перепадов температур;
• попадания на него масла или охлаждающей жидкости;
• нарушения работы водяного насоса (помпы);
• неисправностью натяжного или опорного роликов.

Эти же факторы, а также неправильная регулировка натяжения могут стать причиной деформации ремня и его обрыва.

Замена ремня ГРМ и роликов на Приоре 16-клапанов Калине и Гранте

Метки ГРМ 16кл. ВАЗ! Проверка меток ГРМ на ВАЗ

Замена ремня грм и роликов с помпой на Приоре ваз 2172, 2170,2172( метки грм)

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия». Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

Замена ремня и помпы – процесс затратный в трудовом и финансовом плане. Но вся работа обойдется намного дешевле, чем ремонт вышедшего из строя двигателя по причине обрыва зубчатого механизма. Ни в коем случае не нужно экономить денежные средства и откладывать «на потом» плановое обслуживание автомобиля

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

https://youtube.com/watch?v=kOy4c7p0N0o

Как отличить оригинал ГРМ Приора Gates от подделки

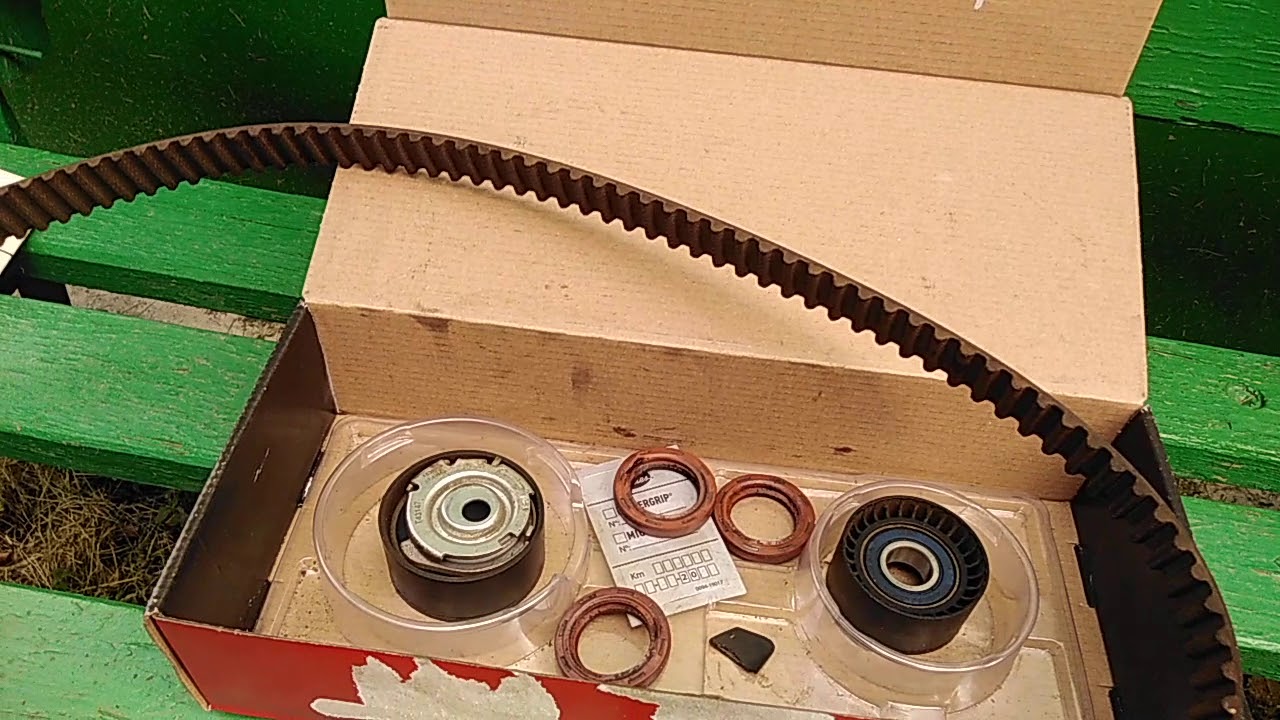

Сколько на самом деле ходит ремень ГРМ Лада Приора!?

Зачем менять ремень

Если вовремя не заметить неполадки, и не заменить ремень с роликами, обрыв не заставит себя долго ждать. Если это случится, спасти двигатель поможет только капитальный ремонт. В 90 % случаев обрыва ремня ГРМ на 16-клапанном двигателе Приоры, клапана выходят из строя (гнутся), вследствие чего повреждается и головка блока цилиндров со всем клапанным механизмом. Кроме этого пострадать может и помпа.

Заметив малейшие повреждения ремня, его нужно срочно менять.

С завода 16 клапанные Приоры идут с усиленными ремнями ГРМ производства , которая гарантирует 100 тыс. км безопасного пробега. Однако учитывая наши условия эксплуатации, особенно в холодных регионах, а также возможные неполадки в работе водяного насоса, роликов, замену рекомендуется производить не реже, чем через 50 тыс. км пробега.

Менять ремень ГРМ на 16-клапанных двигателях Лада Приора необходимо в комплекте с натяжным и опорным роликом.

Замена ремня ГРМ на Лада Приора

Замена ремня ГРМ на автомобилях LADA с двигателем 16 клапанов

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

Стоимость

Сам ремень газораспределительного механизма на Приору в наших магазинах можно купить по цене от 1000 рублей в зависимости от производителя. Стоимость комплекта (ремень+2 ролика) варьируется от 2 до 3,5 тыс. руб. Работа по замене на станции техобслуживания будет стоить от 800 до 1200 рублей.

Если у вас нет желания тратиться на оплату работы на СТО, ремень и ролики можно поменять самостоятельно. Для этого не нужно никаких специальных навыков и инструментов. Но сначала давайте определимся с выбором запчастей. Ниже представлена таблица, в которой указаны производители и каталожные номера оригинальных и лучших аналогичных им комплектов ГРМ на шестнадцатиклапанный двигатель Лада Приора.

Модель	Код
Lada	211261006040
Bosch	1987949662
Conti	CT1137
Contitech	CT1137
Gates	5631XS
Lynx	137FL22
Optibelt	ZRK1593

Использовать запчасти сомнительного качества или неизвестных производителей нежелательно.

Про ресурс

НУ что вот и подошли к самому интересному, а именно ресурсу. Знаете, сейчас, я хочу поговорить именно про нормальные ремни и натяжное оборудование, про «ПРИОРЫ» будет чуть ниже.

Не все производители жестко указывают – через, сколько менять ремень, однако такую информацию все же можно найти, даже в книжках по эксплуатации к автомобилю.

Средний пробег, рекомендуемый для замены это 100 000 километров. На многих иномарках, этот пробег может быть намного больше, около 150 000 километров.

Сейчас может повиснуть вопрос – от чего он зависит? Ребята если честно, то сам ремень может ходить (как заверяют некоторые производители) около 200 000 км, но его ресурс снижается из-за натяжных и опорных роликов. Именно они зачастую виновники обрыва!

Опорный ролик – это своего рода подшипник, на который опирается ремень, зачастую имеет пластиковый корпус.

Замена ремня грм. Приора 16 клапанов.

Натяжной ролик – это практически такой же пластиковый подшипник, только находится на специальном креплении, которое «натягивает» ремень, то есть, как бы держит его в «тонусе», не дает ему «провиснуть» и перескочить на зуб.

Оба ролика должны быть просто отличнейшего качества, нет не так – просто обязаны! У иномарок это практически всегда так, эти «опорник» и «натяжник» — ходят долго, и замена в 100 – 150000 км, это заблаговременно.

Если один из роликов встает – ремень протирается, за какие-то 100 – 200 км пути, а может и того меньше.

Как вы уже догадались, меняется не только ремень, но и натяжной и опорный ролики – ЭТО ОБЯЗАТЕЛЬНО, ЗАПОМНИТЕ ЭТО! Как косвенная причина будущей замены, может быть шум от привода ГРМ, когда ролики начинают «нагибаться», они начинают шуметь.

Замена ремня своими руками

• ключ-шестигранник на 5;
• накидной ключ или головка с трещоткой на 15;
• головка на 17 или ключ;
• специальный ключ для вращения натяжного ролика;
• шлицевая отвертка.

1.Располагаем автомобиль на ровной поверхности.

2.Поднимаем капот, отключаем массу, снимаем защитную крышку двигателя.

3.Шестигранником откручиваем 6 винтов, фиксирующих крышку ремня привода ГРМ.

4.Отключаем датчик коленвала, разъединив на нем разъем.

5.Проверяем, совпадают ли метки на шестернях распредвалов. Они должны совпадать с треугольными высечками на верхней части кожуха привода ГРМ.

6.Если они совпадают, проверяем метки на зубчатке маховика. Для этого в верхней части маховика (под термостатом) извлекаем резиновую заглушку. Под ней будет видно венец маховика с меткой, которая должна совпасть с треугольной высечкой слева.

7.Для большей убедительности в правильной регулировке газораспределительных фаз нужно проверить и положение метки на шкиве коленчатого вала.

8.Для этого ослабляем натяжитель ремня генератора. Фиксируем маховик в том положении, в каком он находится, вставив между его зубьев отвертку в отверстие, где располагалась резиновая заглушка.

9.Ключом (головкой или накидным) на 17 откручиваем болт, фиксирующий шкив генератора. Снимаем шкив и откладываем, а болт заворачиваем обратно.

10.Под шкивом находится шестерня коленвала, на которой есть метка, она должна совпасть с меткой на боковой крышке масляного насоса.

11.Если метки не совпадают, нужно выключить в автомобиле передачу, зафиксировав его стояночным тормозом, и ключом на 17, накинутым на болт шкива генератора, осторожно проворачивать коленвал до совпадения всех меток. Когда метки совпадут, значит, поршень 1-го цилиндра находится в верхней мертвой точке. Теперь можно снимать старый ремень.

12.Ключом на 15 откручиваем болт крепления натяжного ролика, а специальным натяжным ключом проворачиваем его против часовой стрелки. Если планируется и замена роликов, демонтируем его, а после и опорный ролик.

13.Снимаем старый ремень ГРМ.

14.Устанавливаем новые ролики.

15.Новый ремень надеваем на шкив коленвала, шестерню помпы и на шестерни распредвалов.

16.Надежно зафиксировав опорный ролик, натягиваем ремень с помощью ролика натяжителя, вращая его за часовой стрелкой. Если нет специального инструмента для измерения натяжения, проверьте его, взявшись пальцами за ремень посредине, и проверните его плоскость горизонтально. Нормально натянутый ремень усилиями пальцев можно провернуть не более чем на 90 градусов.

17.Вынимаем отвертку, которой фиксировался маховик.

18.Проворачиваем коленвал на 2 полных оборота, после чего сверяем положение меток на шестернях распредвалов и на маховике. Если они совпадают, производим монтаж в обратном порядке.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ находятся на зубчатом шкиву распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).

Кроме того, метки находятся на маховике (риска) и на шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.

Дополнительно метки находятся на зубчатом шкиву коленчатого вала (точка) и крышке масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиву привода генератора.

Вам потребуются: накидной ключ «на 17», торцовый ключ «на 10». 1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, подложите под колеса автомобиля упоры.

3. Снимите правое переднее колесо и правый брызговик моторного отсека.

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Обратите внимание: винтами бокового крепления крышки также закреплены держатели проводов. Снимите переднюю крышку.

5. Проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкиву распределительного вала и задней крышке.

6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике.

Основа работы механизма газораспределения

При сжатии смеси в рабочем цилиндре поступает искра, и смесь взрывается, толкая поршень. Тот толкает шатун, шатун — коленчатый вал. Всё известно. Клапана своевременным открытием и закрытием обеспечивают в нужный момент герметичность в цилиндре и свободный впуск и выпуск в других циклах. Управляет этими устройствами распределительный вал, кулачками нажимая на механизм клапанов. На двигателе «Приоры» установлены 16 клапанов. Ими управляют два распределительных вала. И распределительные валы приводятся в движение от коленчатого вала посредством ремня ГРМ.

Для совпадения фаз газораспределения и правильной установки привода нанесены специальные метки.

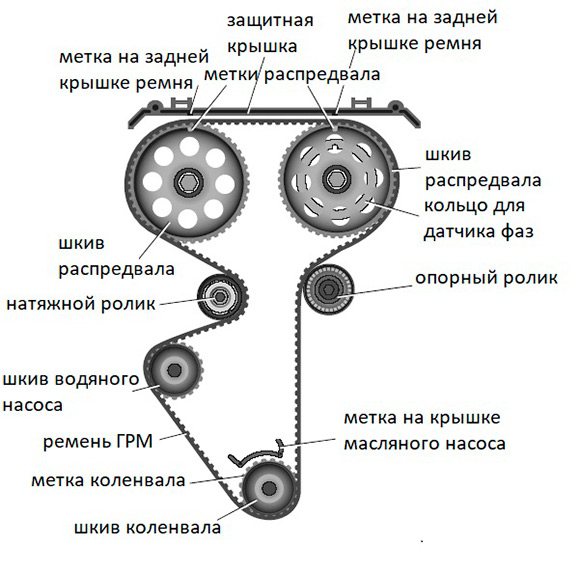

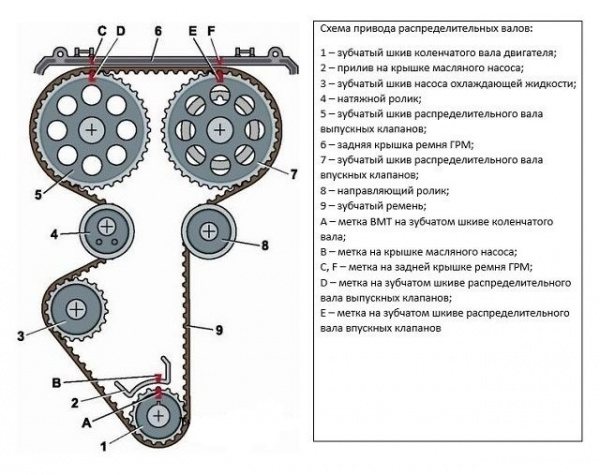

Точки нанесения меток для ГРМ

Они нанесены заводом изготовителем в нескольких местах и делятся на подвижные и неподвижные:

• На корпусе мотора «Приоры»
• На шестернях распределительных валов.
• На шестерне коленчатого вала.
• На маховике двигателя.

Теперь более подробно об этих метках.

На корпусе мотора ВАЗ 2170

Здесь метки сопряжения установлены в трёх местах. Они являются неподвижными:

1. На выступе корпуса масленого насоса.
2. На кожухе маховика.
3. Метки на пластмассовой защите ремня ГРМ «Приоры»

Первые два вида отметок предназначены для сопряжения коленчатого вала.

То есть, с ними должны совпадать риски на шестерне и на маховике. Шестерня привода коленчатого вала расположена в корпусе насоса давления масла. Это прорезь в металлической юбке, которая полуохватывает шестерню сверху. Она хорошо видна при нормальной подсветке. Иногда её может «закидать» маслом и пылью. Тогда необходимо протереть это место ветошью, и всё будет видно.

На кожухе маховика установлена специальная стрелка, в обзорном окошке в районе стартера. Нужно учитывать, что верхняя мёртвая точка определяется только по средней из трёх рисок.

Метки на кожухе ГРМ

По факту они не находятся на блоке мотора, но пластмассовый кожух, очень жёстко с ним скреплён. Поэтому эти выемки и относят к отметкам на моторе. Это треугольные выборки в верхнем срезе кожуха. Они прекрасно видны и удобны в работе. Доступ к ним открывается сразу, как только снимается наружная часть кожуха.

Почему и когда нужно менять ремень газораспределительного механизма

Как понятно, в базе ГРМ лежит распределительный вал, который размещен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала средством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в согласовании с тактами работы мотора.

Другими словами, на такте впуска должен раскрываться впускной клапан, по этому в цилиндры попадает воздух либо топливно-воздушная смесь (зависимо от типа мотора). Дальше происходит сжатие консистенции (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню раскрывается выпускной клапан для удаления отработавших газов из цилиндра мотора. Так осуществляется процесс газораспределения.

Рекомендуем: Как слить ОЖ и промыть систему охлаждения двигателя на ВАЗ 2114

Также следует учесть и ряд причин, которые могут значительно уменьшить срок службы хоть какого ремня. К примеру, попадание моторного масла на ремень ГРМ в итоге течей фронтального сальника коленвала способно стремительно привести в негодность обозначенный элемент привода распредвала. Препядствия с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется либо стремительно изнашивается.

Если приметны признаки износа ремня ГРМ либо подходит срок его плановой подмены, тогда не много просто установить новый элемент. Во время подмены следует верно выставить ремень. Для подмены и выставления нужно приготовить инструменты, также лучше обслуживать автомобиль на подъемнике либо в гараже со смотровой ямой. Наименьшим набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, лучше наличие воротка с накидной головкой и т.д.

Машина не заводится после подмены ремня ГРМ, цепи ГРМ либо проведения других работ с приводом газорасределительного механизма. Главные предпосылки, советы.

Подвижные метки ГРМ «Приоры»

Это выемки на шестернях валов и на маховике. На выступающей части маховика нарезаны полоски. С их помощью хорошо определять стробоскопом угол опережения зажигания. А доверять этим насечкам при установке ремня не стоит. Лучше полностью положиться на шестерёночные маркеры.

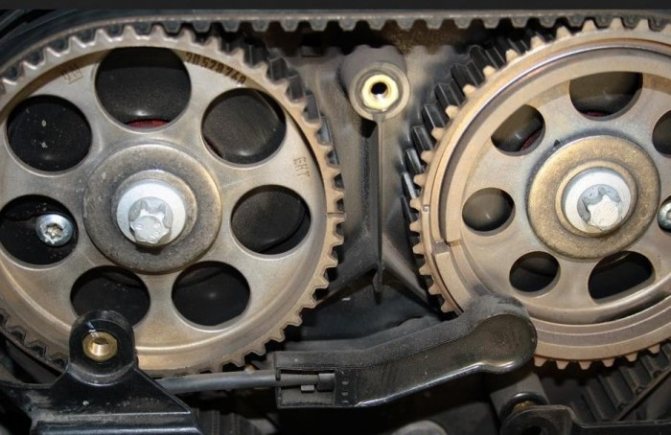

Выступы на шестернях распределительных валов

На внешней части зубчатого привода, в определённом месте имеется выступ. На каждой из шестерней, он установлен в своём месте.

Выемка или выступ на шестерёнке привода ГРМ коленчатого вала

Здесь не всегда всё одинаково. Меткой может быть как выступающий бугорок, так и выемка. Прямо на торцевой части одного из зубцов. Перед работой, надо просто протереть шестерню, и всё будет понятно.

Ну а порядок установки ремня привода ГРМ «Приоры» по имеющимся меткам будет описан в отдельной статье. А пока, полезное видео на данную тему:

Слабое звено: помпа, ролик, ремень

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

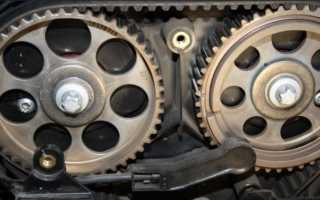

Совмещение меток распредвала

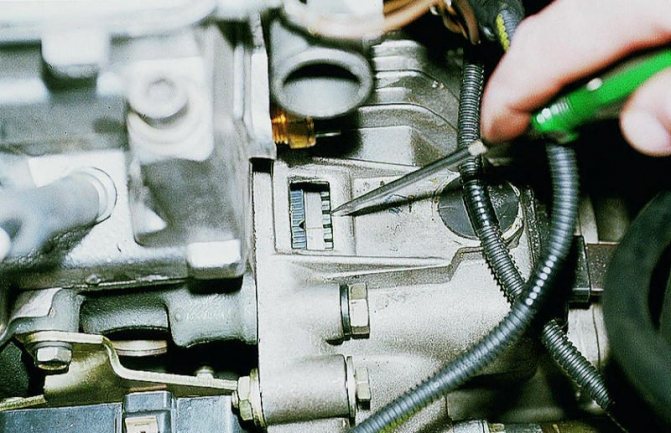

Метка на маховике

Снятие шкива коленвала

Снятие роликов натяжителя и упорного

Снятие ремня ГРМ

Расположение болтов крепления внутренней крышки ГРМ

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Причинами ремонта узла грм чаще всего выступают – разбитые подшипники ролика натяжителя и помпы, также ремень привода грм. помпу менять приходится также при потере герметичности конструкции вызывающую потерю охладительной жидкости. Для её замены придётся снять шкивы распредвалов и заднюю защитную крышку кожуха.

Установка фаз Газо-Распределения по меткам на приоре

Добро пожаловать! Фазы Газо-Распределения – практически перед началом любых работ которые связаны с механизмом ГРМ, требуют установки фаз Газо-Распределения по меткам, объясним для чего это нужно делать, к примеру возьмём снятие ремня ГРМ с автомобиля, когда допустим вы его сняли, вы можете нарушить фазы если заденете шкив распредвала (Это чаще всего случается), тем самым если ремень будет повторно одет на все шкивы, то фазы уже будут нарушены и синхронно двигатель работать не сможет, ко всему этому 16 клапанные двигателя как правило загибают клапана из-за нарушенных фаз газораспределения, поэтому с этими движками вообще нужно быть аккуратней, но если же вы выставите всё по меткам перед снятием того же самого ремня ГРМ, то после его установки всё останется так же и если вы даже нечаянно заденете шкив распредвала, тем самым сместив чуть фазы, то сразу всё сможете вернуть на свои места, потому что сразу увидите куда метка сместилась и снова совместить её сможете без труда.

Примечание! Чтобы произвести установку фаз, запастись нужно будет: Накидными ключами, а так же обязательно шестигранным «на 5» потому что некоторые болты которые крепят верхнюю крышку механизма ГРМ идут с шестигранными головками, ну и ключ типа TORX T30 понадобится который можно найти в автомагазине и различного типа отвёртки!

Когда нужно устанавливать фазы Газо-Распределения по меткам? Перед снятием ремня ГРМ обязательно нужно это делать, а снимается он при проведение практически любых работ которые связаны с самим механизмом ГРМ, то есть если вы захотите снять натяжной ролик к примеру который относится к механизму, то ремень придётся снять, если шкивы распредвала захотите сменить, опять же ремень придётся снять и т.д., кроме того фазы по меткам устанавливаются если они были сбиты, при некачественно проведённых работ связанных с ремнём ГРМ (Неправильно его установили), обычно неверно выставленные фазы делают с двигателем следующие вещи: Он начинает очень плохо заводится и при заведении, обороты скачут и двигатель может даже глохнуть, но если у вас 16 клапанный автомобиль который загибает клапана, то из-за неверно выставленных фаз, как только вы его заведёте, клапана сразу же загнуться, повредятся поршня и оцарапаются стенки цилиндров, поэтому будьте с фазами по аккуратней и после замены того же самого ремня, всегда проверяйте, а правильно ли вы их выставили или же нет.

Лада приора: ремень грм, его проверка и подтяжка

Итак, выше уже было сказано, что если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.

Опытные же специалисты и вовсе рекомендуют проверять ремень каждые 25 тыс. км., а менять ремни лучше каждые 50 тыс. км. пробега или через 4 года эксплуатации (в зависимости от того, что наступит раньше). И это касается не только Приоры, но и других авто с ременным приводом ГРМ.

Новая Лада: Лада Приора Премьер — история модели, фото, цены

Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.

• Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
• Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
• Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
• Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
• Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
• Еще на ремне ГРМ не должно быть следов моторного масла. Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.

Так или иначе, но обнаружение дефектов потребует замены ремня ГРМ. При этом если видно масло на ремне (нужно точно понять, что это именно масло, а не тосол), сначала нужно определить, откуда оно попадает, устранить причину, а уже затем ставить новый ремень механизма газораспределения.

Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.

Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.

Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».

Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.

Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).

Новая Лада: Что следует предпринять, если в автомобиле Лада Приора плохо работает отопление

Обратите внимание, если ремень ГРМ перетянут, это сокращает его срок службы, а также ресурс помпы, натяжного ролика и направляющего ролика. Если же ремень ГРМ недостаточно сильно натянут, это также снижает его ресурс, а также может стать причиной смещения фаз газораспределения.

Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.

Как установить фазы Газо-Распределения по меткам на ВАЗ 2170-ВАЗ 2172?

1) Для установки в начале снять все крышки будет нужно которые препятствуют и не дают добраться до механизма ГРМ, для снятия первой крышки вывесить при помощи домкрата правое переднее колесо будет нужно и снять после чего его с автомобиля (Как снять колесо, читайте в статье: «Замена колеса на автомобиле»), а когда оно будет снято, отверните при помощи отвёртки один единственный винт который грязезащитный щиток крепит к подкрылку (Он указан красной стрелкой) и два специальных винта под которые только ключ TORX T30 подойдёт (Они указаны синими стрелками) и как всё будет откручено, снимите грязезащитный щиток с автомобиля как это на второй фотографии показано.

2) Теперь открывайте на машине капот потянув ручку открывания которая находится в салоне и как только он будет открыт, разыщите в боковой части двигателя крышку ГРМ и после этого её снимите, отвернув шестигранным ключом «на 5» все болты с шестигранными головками которые её крепят.

3) Далее придётся вставлять всё по меткам, делается это не сложно особенно если фазы Газо-Распределения не сбиты, в общём подлезьте снова под то место где у вас снято колесо и грязезащитный щиток и там будет шкив генератора и болт который его крепит (Болт указан красной стрелкой), его прокручивать тяжело но всё же возможно и кстати, нейтральную передачу не забудьте включить и если будет болт тяжело крутится, то свечи зажигания снимите (О том как снять свечи, читайте в статье: «Замена свеч зажигания на автомобиле»), но можно и не снимать (Всё делайте на своё усмотрение) но в этом случае болт сложно крутить будет и кстати болт по часовой стрелки крутите, до того пока все метки не совпадут которые в пункте ниже указаны (В пункте 4, обязательно его прочтите).

Примечание! Кроме вращения болта есть ещё два способа, они по проще, но в этом случае колесо накинуть придётся, делаются следующим образом, включается четвёртая передача и автомобиль прокатывается до совпадения тех же самых меток (Это второй способ, первый в пункте 3 был указан), либо третий способ, вывешивается любое из передних колёс, так же включается четвёртая передача и руками колесо крутиться, до совпадения тех же самых меток, каким способом воспользуетесь вы, думайте сами, так к слову, последние два самые простые если у вас пневмо ключа нет конечно который сам за вас всю работу сделает, а вы будете только лишь на кнопочку нажимать!

4) Ну и насчёт меток скажем, всего их на 16 клапанных автомобилях четыре и ещё четыре на других элементах (Корпусах) куда метки и должны смотреть, сейчас объясним по подробней, во-первых начнём с распределительных валов, когда болт крепления шкива будете крутить или же колесо вывешивать и его крутить, добейтесь того, чтобы метки которые на распределительных валах присутствуют (Метки А), совпали с метками на крышки (Метки Б), кроме того если эти метки совпадут, так же обязательно должна будет совпасть метка маховика (Там риска, смотрите фото 3) с треугольным вырезом и кстати чтобы эту метку на маховике увидеть, вынуть резиновую заглушку будет нужно как это на фото 2 показано и в завершение, разыщите последнюю метку, для этого снимите шкив генератора с автомобиля (Как его снять, читайте в статье: «Замена ремня ГРМ на ВАЗ», пункт 3 прочтите) и перед вашими глазами будет шкив коленчатого вала, на котором нанесённая метка должна будет совпасть с меткой на корпусе масляного насоса (см. фото 4), если все эти метки совпали то всё хорошо и регулировать ничего не нужно, или если вы работу проводили чтобы снять ремень ГРМ к примеру, то после выставления меток можете приступать к работе, но есть одно Но! Если метки не совпали, то это говорит о том что фазы нарушены и нуждаются в срочной регулировки (Автомобиль заводить в таком случае категорически запрещено, дабы клапана с поршнями не встретились), регулировка делается не сложно, снимается ремень ГРМ (Как это сделать вы можете посмотреть в статье, ссылка на которую дана чуть-чуть выше, а называется она: «Замена ремня ГРМ на ВАЗ») и после чего прокручиваются необходимые шкивы до совпадения меток, после того как всё выставлено, ремень ГРМ устанавливается на своё место.

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), может нарушиться установка фаз газораспределения, чтобы этого не произошло, поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия. При нарушении фаз газораспределения двигатель не будет устойчиво и работать должным образом. Выставляйте ВМТ по метке на шкиву распределительного вала (при установке по меткам на маховике или шкиву коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совмещении меток на маховике или на зубчатом шкиву коленчатого вала (если снят шкив привода генератора). Если метки на маховике или шкиву коленчатого вала не совпали, значит нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток. В а ж н о! Проворачивайте коленчатый вал исключительно за болт крепления шкива (запрещается проворачивать коленчатый вал за сам шкив распределительного вала).
СОВЕТ Поскольку коленчатый вал неудобно проворачивать за болт крепления к нему шкива, можно сделать это одним из двух способов

• Включите любую передачу (лучше если это будет IV) и медленно переместите автомобиль до совмещения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.
• Включите любую передачу и вывесите одно переднее колесо. Далее поворачивайте вывешенное колесо до совмещения метки на шкиву распределительного вала с меткой на задней крышке ремня привода распределительного вала.

Метки ГРМ на Приоре

Для Лада Приора был сконструирован силовой агрегат ВАЗ 21126, он стал базовым для этой машины. Этот двигатель имеет на Приора 16 клапанов в головке блока цилиндров, что позволило повысить его топливную экономичность, мощность. В приводе механизма используется зубчатый ремень. Это позволило снизить шумность, вес силового агрегата, упростило техническое обслуживание мотора. Для безаварийной работы двигателя необходимо своевременно менять ремень в приводе ГРМ. Для его правильной установки предусмотрены метки на заднем кожухе, шкивах распределительных валов, маховике.

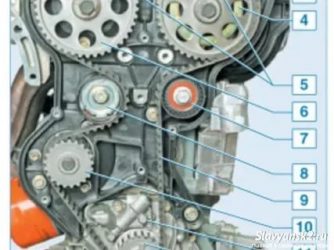

Как выставить зажигание на приоре 16 клапанов

Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных.

Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

Зачем нужны метки

Работа четырёхтактного двигателя внутреннего сгорания происходит в строгом определённом порядке движения поршней, открытия, закрытия клапанов. Если этот порядок будет нарушен, двигатель работать не будет, в некоторых случаях он может выйти из строя. В процессе доводки силового агрегата производителем были подобраны оптимальные фазы открытия и закрытия клапанов. В нужный момент они приводятся в действие кулачками распредвалов. Чтобы правильно выставить фазы газораспределения при сборке мотора или замене зубчатого ремня предусмотрены метки.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
2. Если поменялся цвет выхлопного газа.
3. Плохо заводится мотор.
4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Метки распредвала

Двигатель ВАЗ 21126 имеет 16 клапанов, поэтому для их работы устанавливают два распредвала в головке блока цилиндров. Один из них отвечает за работу впускных, второй выпускных клапанов. Приводят в движение распределительные валы шкивы через зубчатый ремень. Каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора (если смотреть со стороны радиатора) имеет вставку для датчика фаз. На каждый шкив производителем наносятся метки для правильной сборки привода механизма ГРМ.

Они располагаются на венце шкива виде выступа в нижней его части. Эти метки называются подвижными, так как они вращаются вместе с распределительными валами. Правильность установки шкива на распредвал обеспечивается шпонкой. Только правильно установленные метки ГРМ Приора обеспечат эффективное использование её двигателя. Метки на шкивах могут иметь различную форму, это зависит от производителя этой детали. Необходимо тщательно протереть ветошью внешнюю часть шкива, после чего можно увидеть выступ или выемку в качестве метки.

Влияние пробега

Срок службы деталей привода зависит от многих факторов, чаще всего от таких:

1. Величина пробега автомобиля до замены.
2. Условия эксплуатации машины.
3. Качество материала для изготовления.
4. Техническое состояние деталей механизма привода ГРМ.

Многие специалисты, владельцы спорят о том, какой пробег должен быть у автомобиля до замены. Однозначного ответа никто не даёт, так как это может быть выполнено после 100 тыс. км и больше, иногда гораздо раньше рекомендованного срока. Обычно владельцы меняют расходные материалы механизма ГРМ после 50–60 тыс. км, что многие считают лучшим вариантом. Эта цифра может быть изменена в ту или иную сторону. Так, если шестерни в приводе имеют износ, это приведёт к ускоренному выходу из строя ремня. На его работоспособности сильно сказывается «возраст» используемого изделия.

Когда пробег машины может быть всего несколько тысяч км, а автомобиль не эксплуатировался несколько лет, в таком случае лучше всего заменить все детали привода механизма ГРМ. Попадание моторного масла, других технических жидкостей в зону работы привода, также снижает срок службы ремней. Стоимость расходных материалов привода ГРМ значительно меньше затрат на ремонт двигателя при обрыве ремня, поэтому экономить на этом не следует.

Метки коленвала

Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.

Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.

Выставить зажигание на приоре 16 клапанов

Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных.

Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

Этап 1: Демонтаж ремня

Для начала откручиваем винты, удерживающие щиток, защищающий весь механизм от грязи. После снятия щитка необходимо снять крышку, защищающую привод ГРМ, находящуюся спереди снизу. Для этого нужно открутить два винта. Затем с привода генератора снимаем ремень. Здесь наступает очень ответственный момент.

Необходимо в правильное положение установить все валы. На шкивах распредвалов и задней крышке привода в 16-тиклапанной версии автомобиля Приора ГРМ метки должны совпадать. Это делается с помощью коленчатого вала. Его необходимо провернуть до нужного положения.

В автомобиле Приора, метки ГРМ должны не только относительно распределительных валов, но и в отношении коленчатого вала. Для этого демонтируем резиновую заглушку в верхней части картера сцепления и смотрим, совпадают ли метки.

Метки на корпусе мотора

Установить все подвижные метки без дополнительных ориентиров будет просто невозможно, поэтому их наносят при изготовлении деталей двигателя на корпус мотора. Головка блока цилиндров имеет два распределительных вала, соответственно два шкива. Для правильной ориентации их установки на задней крышке зубчатого ремня имеется насечка для каждого шкива в отдельности. Они представляют собой два выреза в корпусе, который закрывает рабочую зону ременной передачи.

Важно установить оба шкива распределительных валов точно, иначе могут возникнуть большие проблемы с мотором. Имеется ещё один ориентир на блоке цилиндров в его нижней части. Это насечка для правильного ориентирования коленчатого вала. Шкив на этом валу работает в углублении корпуса масляного насоса. Его как бы полуохватывет металлическая юбка. В ней имеется прорезь в качестве установочной метки для шкива коленвала.

Метки ВМТ Ваз 2112 2111 16 клапанов

На двигателе мод. 21126 (16 кл) метки находятся на зубчатых шкивах распределительных валов (выступы А) и задней крышки ремня привода распределительного вала (прорези Б).

Также метки находятся на маховике (риска) и шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности коробка передач снята. Дополнительно у всех двигателей метки находятся на зубчатый шкивах коленчатого вала (точка) и крышке масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиве привода генератора.

Метки на маховике

Для уменьшения инерционных масс, возможности запуска двигателя стартером на заднем конце коленчатого вала установлен маховик. Его зафиксировать можно только в одном положении, поэтому на маховике также имеется установочная метка. Отыскать её не так просто и неудобно. В защитном корпусе механизма сцепления имеется вырез прямоугольной формы, который закрыт резиновой заглушкой. Она легко вынимается плоскогубцами, вставить обратно будет немного сложнее. В появившемся после снятия резиновой заглушки отверстии будет виден конусный вырез на корпусе.

Теперь, вращая любым доступным способом, коленчатый вал двигателя совмещают с этим вырезом насечку на маховике в виде прорези. Обычно это делают для установки поршня первого цилиндра в верхнюю мёртвую точку. При совпадении насечек на маховике и его корпусе проверяют совпадают ли остальные ориентиры механизмов двигателя. Если этого не произошло нужно провернуть коленвал ещё на один оборот. Следует запомнить тот факт, что для полного оборота распредвалов коленвал проворачивается два раза.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Как проверить совпадение меток

Чаще всего проверку совпадения установочных меток механизма привода ГРМ выполняют при замене зубчатого ремня. Проверить их положение можно только в том случае, когда будет демонтирован защитный пластиковый корпус привода ГРМ, шкив генераторной установки. Прокрутить коленвал можно за переднее колесо. Для этого переднюю часть машины с правой стороны приподнимают автомобильным домкратом. Далее нужно включить пятую передачу после чего помощник должен вращать руками приподнятое колесо по часовой стрелке. Это делают до тех пор, пока метки на коленвале и распредвалах не совпадут.

Как натянуть ремень ГРМ

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:

Замена ремня грм на приоре! Метки грм ВАЗ 2170, 2171,2172!

Сообщества › Лада Приора (Lada Priora Club) › Блог › Метки ГРМ

Вчера произошла у меня неприятность — развалился подшипник в помпе, но ремень ГРМ уцелел и двигатель не заглох (вовремя успел остановиться и заглушил его с ключа). Сегодня друг мне заменил помпу, ролики и сам ремень. Когда завели двигатель, то слышны посторонние щелчки — такое чувство будто клапана слег касаются поршня (метки на шкивах валов друг выставлял с меткой на шкиве привода ГРМ). Насколько знаю еще есть метка с другой стороны и в кожухе сцепления есть специальное окно, чтобы эту метку увидеть. Может кто подскажет в чем именно у нас косяк и с какой меткой нужно совмещать метки на шкивах распредвалов?

Смещена метка на шестерне выпускного распредвала в Приоре

Почему у меня на шестерне выпускного распредвала метка смещена на один зуб и работает нормально? Ставлю ровно по меткам плохо набирает скорость, как будто что то душит??

• Загибает ли клапана на ВАЗ 2170? – 3 ответа
• Детонация в Лада Приора – 2 ответа
• Все ли Приоры 16v гнут клапаны? – 2 ответа
• Цена замены ГРМ Приора – 1 ответ
• Какой комплект ГРМ лучше ставить на Лада Приора? – 1 ответ

Для того чтобы узнать в чём дело нужно взять звёздочку и вал Вашего автомобиля и долго и нудно сравнивать с другим валом и звёздочкой. Возможно в чём-то какая-то разница и найдётся. Поэтому не заморачивайтесь, ездите как есть.

Практически, каждый мотор автомобиля, это двигатель внутреннего сгорания. И работа такого двигателя происходит в строго определённом порядке движения поршней в блоке цилиндров, и в этом строго определённом порядке подаётся топливная смесь в каждый цилиндр, и конечно же к этому моменту должна и подаваться искра на свече зажигания (на бензиновом моторе). И естественно клапана впускные, а также и выпускные должны в нужный момент открыться или закрыться кулачками впускного и выпускного распредвалов. И чтобы всё это происходило в нужные моменты, существует механизм ГРМ, и имеются метки для установки колен/вала и распредвалов, соединяются они на разных двигателях по разному, бывает зацепление просто шестернями, бывает цепью, бывает зубчатым ремнём. На двигателе вашего автомобиля стоит зубчатый ремень.

Когда человек имеет мало опыта, то часто бывает при замене ремня ГРМ неверно соблюдает порядок установки меток. В общих чертах знает, что имеются метки и они должны совпасть. И вот частая ошибка: выставляет метки на распредвалах, потом подгоняет колен/вал — это совершенно неправильно, можно даже и загубить мотор такой установкой, особенно если у него встречаются клапана с поршнями при неверной установке.

Напомню, как выставляются метки на 16-ти клапанном двигателе «Приоры».

Если мотор работает, но вам не нравится его работа, то надо проверить совпадение меток

Если мотор разбирался для ремонта, то начинать надо с установки первого цилиндра в ВМТ. Например самый простой вариант поймать поршень в ВМТ, это выкрутить все свечи, первый цилиндр заткнуть бумажной пробкой. Помощник в этот момент прокручивает колен/вал за болт шкива или при поддомкраченном передке, можно на включенной скорости крутить переднее колесо. В момент такта сжатия первого цилиндра пробка выскочит. Далее ещё немного прокручивая колен/вал, подгоняете метки до совпадения. У двигателей «Приора», метка на зубчатой шестерне коленчатого вала, обычно это точка, а на крышке масляного насоса это треугольный вырез. Эти метки видны при снятом шкиве колен/вала. Шестерня зубчатого ремня на колен/валу должна встать таким образом

А метка на маховике тоже должна виднеться в окошке.

Окошко под резиновой заглушкой (указал красной стрелкой)

Добраться туда будет легче, если снять воздушный фильтр и аккумулятор

Когда поршень первого цилиндра в ВМТ, колен/вал совмещён с меткой, только после этого совмещаются метки распредвалов

А потом уже одевается ремень ГРМ.

И на всякий случай информация, если снимались распредвалы и менялись шестерни распредвалов, то помнить — каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора, имеет вставку для датчика фаз.

И ещё, напоследок: обязательно проверяйте метки после установок и регулировок. Пока не вкручены свечи, чтобы компрессия не создавала вам препятствия, прокрутите колен/вал 2 (два) оборота. То есть, проверите метки, что они встали снова как положено и в тоже время почувствуете, что поршни не встретились с клапанами. Если у вас установлен мотор, на котором клапана не встречаются с поршнями при разрыве ремня ГРМ, то всё равно проверяйте метки после двух оборотов — это очень важно.
