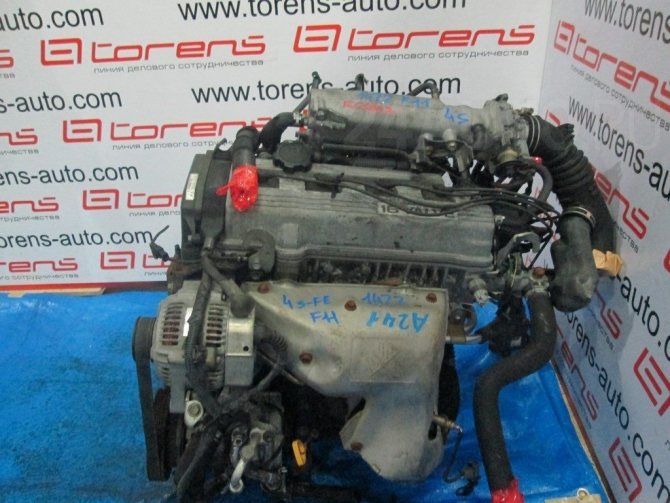

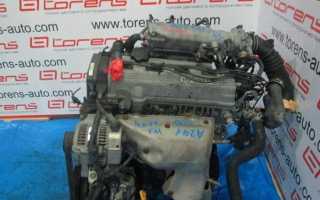

Силовой агрегат 4S-FE был разработан на основе 3S-FE. Принципиальная разница в объеме цилиндров. Относительно старшей вариации он уменьшен до 1.8 литра. Это было сделано уменьшением цилиндров. Их размер составил 82.5 мм.

Первые версии мотора назывались 4S-Fi, в нем использовался моновпрыск. Двигатель начал производиться с 1987 и только в 1990 году его сменил 1S-Ui. С 90-го. Двигатель был оснащен моновпрыском с системой многоточечного распределения топлива. Также в моторе была повышена компрессия и увеличена мощность. В такой вариации мотор производился под обозначением 4S-FЕ и выпускался до 1999г.

Детальнее о двигателе

Мотор 4s очень неприхотлив и обладает большим ресурсом. Он не требует большого внимания, да и не имеет особых минусов. Производился данный мотор на протяжении 12 лет, с 1987-99год. За это время над мотором была произведена всего одна доработка. В 1990 году моновпрысковая система была заменена на многоточечную, также была увеличена компрессия, в результате этого возросла мощность. На этом изменений не было на протяжении 10-ти лет. Такой промежуток времени без изменений для японского моторостроения является очень большим. Обусловлено это тем, что от мотора не требовались рекордные показатели, а конструкция получилась хорошо сбалансированной по всем параметрам. Это подтверждает огромное количество поклонников данного мотора и в наши дни.

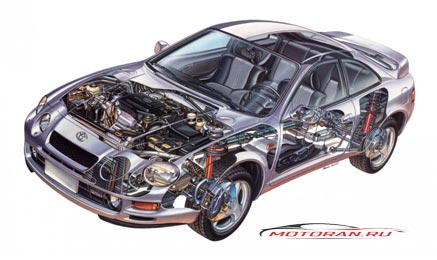

Что же такого в моторе, который не был ни сверхиновационным, ни сверхпродуктивным. Да и экономичностью он не отличался. Ответ напрашивается сам по себе. Данный силовой агрегат был просто той самой серединой во всем. Он устраивал абсолютно всех, по абсолютно всем параметрам. Мотор 4s (вначале FI, а потом FE) устанавливались на очень разные виды автомобилей. Примером служат модели Toyota Celica и Camry. Надежность данной серии моторов позволяла чувствовать себя уверенно абсолютно разным водителям, будь это молодой человек или состоятельны мужчина.

ремонт двигателя 4s-fe (3s-fe) своими руками.

Тюнинг двигателя Toyota 4S-FE

Чип-тюнинг. Атмо. Турбина

Доработка двигателя 4S задача жутко непростая и нелогичная, но сделать что то нужно, поэтому ставим забор холодного воздуха, на выхлоп паук 4-2-1 и полный прямоточный выхлоп, Apexi S-AFC II и получим до 10 л.с. Дальше лезть смысла нет абсолютно ибо автомобиль не будет слезать с подъемника. По поводу турбины, вопрос наддува периодически мешает уснуть владельцу 4S мотора, но давайте думать здраво, 4S-FE не выдержит давление и под замену пойдет весь низ, вместо него ставится легкая ковка под низкую СЖ, головка потребует портинга, установки легких увеличенных клапанов, замены распредвалов, говоря проще, заводским останется только блок цилиндров. К этому плюсуем турбокит, форсунки, выхлоп и настройку. Самый правильный тюнинг 4S-FE это замена на изначально быстрый и надежный 3S-GTE.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Мотор 4S-FE. Технические данные

Обзор двигателя

Двигатель Тойота 4SFE представляет собой модернизированную версию старого 4S-Fi и конструктивно является точной копией мотора 3S в уменьшенном объеме. Газораспределительный механизм выполнен по схеме DOHC (двойной верхний распределительный вал). Данная модель двигателя имеет привод только на один распределительный вал, второй вал приводится в движение от первого через промежуточную шестерню.

Двигатель серии 4S использовался для комплектации Toyota:

• Carina E-ST 170, 170G (Карина);
• Vista SV40 (Виста);
• Carina EDE-ST 180 (Карина);
• Carina EDE-ST 180, 181 «4WS»;
• Chaser – Mark II – Crestae E-SX80SX80Y(Чайзер, Марк, Креста);
• Corona E-ST 170 (Корона);
• Corona Exiv E-ST180, 181 «4WS» (Корона Эксив).

Из особенностей этого силового агрегата можно выделить систему распределенного впрыска топлива и автоматическую систему управления, которая обеспечивают превосходные тяговые характеристики при малом объеме.

Технические характеристики двигателя 4S FE

Важно! Приведенные технические характеристики двигатель 4S FE являются ориентировочными и могут меняться в зависимости от метода проверки, года выпуска узла и модели автомобиля.

Преимущества

В 1987 году маркетологи работали не над тем как продать как можно больше некачественных моторов, а над тем как создать лучший продукт для потребителя. К плюсам данного мотора стоит отнести достаточно хороший КПД относительно объема на лошадиные силы. Показатель составлял 105-125л.с. при объеме 1838см.куб. При всем этом достигался хороший крутящий момент около 150 Нм. Двигатель имеет привод ременного типа, это позволяло быть значительно тише классического цепного. В виду того, что между поршнем и клапанной крышкой имелся запас пространства, при обрыве ремня клапана не гнуло. Пожалуй, это существенный плюс к ремонтопригодности. В виду своей простоты и хорошему соотношению всех параметров мотор обладал огромным ресурсом (около миллиона километров)

Плюсы и минусы

Несомненными достоинствами моторов 4S-FE являются:

• высокий эксплуатационный ресурс от 300 тысяч км пробега;
• абсолютная ремонтопригодность за счет 3 ремонтных размеров поршней и возможности расточки цилиндра;
• отсутствие сложных механизмов;
• поршни не гнут клапаны при обрыве ГРМ ремня.

Поршни с цековкой

Минусом является частая регулировка тепловых зазоров клапанов. Оригинальное решение разработчиков по распределению зажигания, с одной стороны упрощает конструкцию – две катушки, каждая из которых подает искру на 2 цилиндра. С другой стороны появляется холостая искра на фазе выпуска отработавших газов. Увеличивается нагрузка на свечи, снижается их эксплуатационный ресурс.

Оригинальная головка блока цилиндров не подходит к другим модификациям серии S из-за двухкатушечной системы зажигания DIS-2 и другого расположения ДПРВ.

В моторе использован насос высокого давления, который становится частой причиной плавающих оборотов и повышения уровня масла, если топливо попало в систему смазки.

как отрегулировать клапана на тойоте карина,двигатель 4s fe ,№6

Обслуживание и ремонт

Данный пункт один из самых важных в при владении мотора старого образца. Хоть и мотор 4S был меньше по объему сравнительно с 3S, он никогда не был худшим вариантом. Его просто выбирали для других потребностей. Ведь далеко не всем нужна мощность более 125 сил. Для большинства этого достаточно и по сей день. А ведь мотор миллионник и «убить» его очень сложно. Огромное количество признали данный силовой агрегат одним из лучших творений компании Toyota.

Недостатки

Хоть мотор и близок к идеалу в плане эксплуатации, недостатки у него все же есть, хоть их всего лишь два.

1. В виду простоты конструкции и материалов, из которых он изготовлен двигатель более шумный, чем хотелось бы. Для некоторых данный вопрос не принципиален. Для других – проблема. Если же говорить в целом – дополнительная шумоизоляция не помешала бы.
2. Данных моторов в живом виде осталось мало. Ведь с маркетинговой точки зрения – не выгодно производить моторы, которые вы сами можете починить с помощью простейших инструментов.

Вариации двигателя 4s

1. 4s-fi – выпускалась с моновпрыском имея чуть ниже степень сжатия. Данный показатель был на уровне 9.3bar. Производительность составляла около 105л.с. Модель выпускалась до 1991 года.
2. 4s-FE Gen1 – Данная генерация отличалась распределенным впрыском топлива, что привело к возросшей мощности, хоть и не существенно. Показатель составил 115л.с. Мотор прожил на рынке 10 лет с 1989-1999год.
3. 4s-FE Gen2 – Заключительная версия мотора 4S, была выпущена в 1995году. Продержалась в производстве по 1999год. Компрессия в моторе составляла 9.5, а производительность 125л.с.

Устройство двигателя 3S-FE

Двигатель 3S-FE состоит из механической части и набора систем: смазки, охлаждения, впрыска, запуска и зарядки. В устройстве 3S-FE использованы самые простые и понятные механизмы. Из электроники двигатель 3S-FE содержит систему многоточечного впрыска EFI и систему управления ECU.

Система охлаждения

ДВС оснащён принудительной системой охлаждения. В качестве охлаждающей жидкости (ОЖ) применяется тосол или антифриз. По регламенту менять жидкость положено через 40 000 км. Объём заправки зависит от модели автомобиля и составляет 5,9 — 7,6 л.

Циркуляцию ОЖ обеспечивает насос. Он расположен на блоке цилиндров и приводится от ремня ГРМ. Электровентилятор направляет нагретую ОЖ к радиатору, где и происходит сброс избыточного тепла.

В двигателе присутствуют 2 датчика температуры ОЖ. Один направляет данные в ECU, другой — на приборную панель. Для быстрого прогрева ОЖ зимой в систему встроен термостат, который закрывает большой круг циркуляции до нагрева ОЖ до 80℃.

Газораспределительный механизм

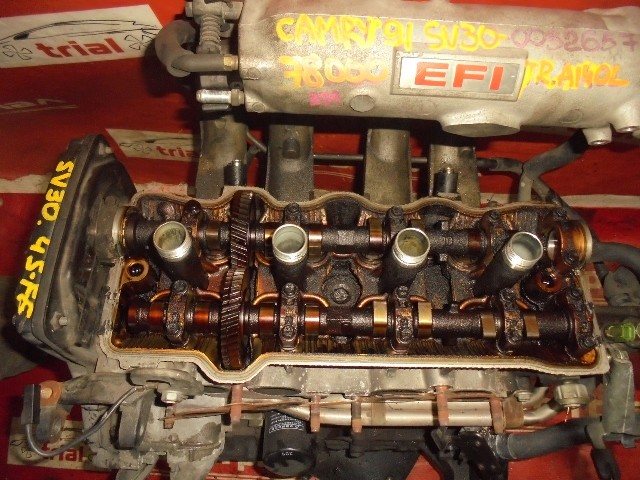

Двигатель 3S-FE имеет ГРМ, построенный по схеме DOHC с двумя распредвалами кулачкового типа. Валы соединены между собой посредством зубчатых колёс. Впускной распредвал ГРМ приводится в движение ременной передачей, выпускной — зубчатой передачей.

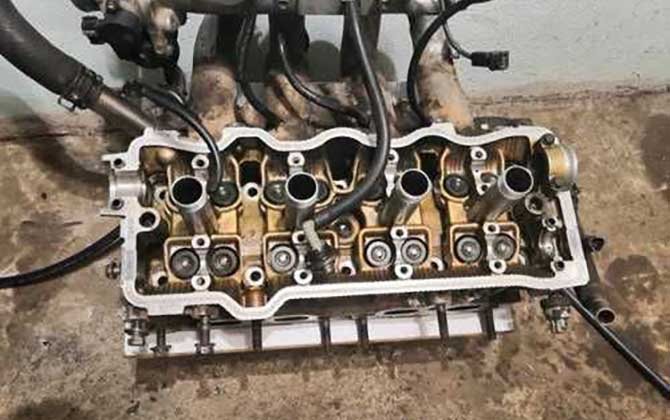

Из-за отсутствия гидрокомпенсаторов необходимо проверять зазоры в приводе клапанов через 20 000 км. Регулировку выполняют подбором регулировочных шайб, установленных на тарельчатые толкатели. Толщина шайбы варьируется от 2,5 до 3,3 мм, что позволяет подобрать аналоги подешевле оригинала.

Ремень ГРМ приводит помпу и масляный насос, испытывая сильные перегрузки. Обрыв ремня не причиняет серьёзного ущерба двигателю: поршни и клапаны в 3S-FE не сталкиваются. По регламенту ремень положено менять через 100 тыс. км. Водители часто делают это самостоятельно.

Система впрыска

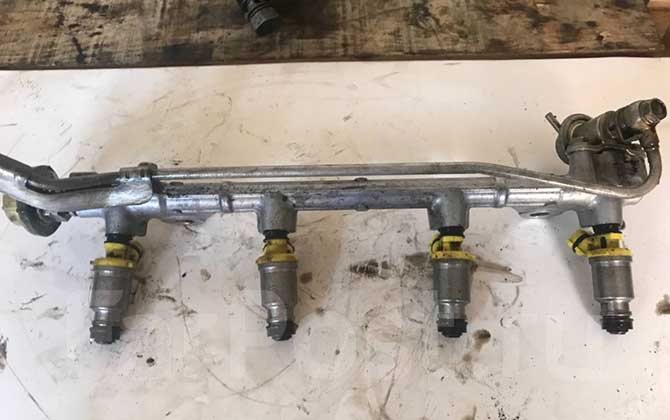

Электронная система впрыска топлива состоит из топливной системы, подачи воздуха и электронного управления. Топливо подаётся к каждой форсунке под давлением, рассчитанным регулятором давления. После получения сигнала от ECU топливо впрыскивается во впускной коллектор. Избыток горючего возвращается в бак через трубку возврата.

Количество подаваемого воздуха зависит от степени открытия дроссельной заслонки и частоты вращения коленвала. Воздух поступает в верхнюю часть впускного коллектора и распределяется по цилиндрам. Даже если дроссель будет закрыт, воздушная смесь поступит через клапан системы холостого хода.

Система смазки

В двигателе Toyota 3S-FE система смазки комбинированная. Для трущихся деталей масло подаётся маслонасосом шестерёнчатого типа с внутренними зубьями. В менее нагруженные узлы смазка разбрызгивается через масляные форсунки.

Электроснабжение и запуск мотора

В двигателе 3S-FE реализована стартерная система пуска. При повороте ключа в замке зажигания электрическая цепь замыкается. ECU опрашивает датчики, проверяет исправность цепи. Включается бензонасос.

На следующем повороте ключа аккумуляторная батарея подаёт пусковой ток на тяговое реле. В реле создаётся мощность 1,0 — 1,2 кВт, которая раскручивает стартер. Крутящий момент стартера передаётся на маховик коленчатого вала, и раскручивает вал до тех пор, пока двигатель не разгонится до устойчивых оборотов.

Основным источником питания двигателя является генератор тока на 80А.
