Схема предохранителей

Расположение блоков для моделей первого поколения 2008-2011 и второго 2021 годов практически не отличается. Оба элемента (салонный и подкапотный) смонтированы по аналогичному принципу.

На фото выше представлена расшифровка предохранителей под капотом и в салоне.

Типовые неисправности

Предохранители и реле lada 2121

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

Замена предохранителя прикуривателя Логан

Описание

На Логане второго поколения используются предохранители стандартного типа и строения. Внутри детали присутствует плавкий элемент, который при скачке напряжения перегорает. Так происходит размыкание электроцепи и агрегат отключается. Для удобства использования элементы делаются со смотровыми щелями или в прозрачном корпусе.

Реле действуют по другому принципу. На корпусе узла присутствует несколько выводов. Низковольтная сторона подключается к управляющей цепи агрегата. При подаче напряжения внутри замыкается высоковольтная группа, так происходит включение мощных потребителей.

Предохранитель и реле кондиционера: где находится

На моделях 2006 и 2015 годов расположение вставок и реле значительно отличается. В первой модификации авто агрегат не устанавливался. Рассматривать построение цепи лучше на авто после рестайлинга.

Муфта компрессора кондиционера запитана через элемент EF10. Деталь подкреплена реле eR4. Обе вставки монтируются под капотом.

Вспомогательные системы прибора запитаны через вставки F39 и R1.

Стартер

На авто в новом кузове после 2021 года, предохранитель включения стартового устройства находится под номером F37. Силовые участки цепи питаются от отдельной релюшки, смонтированной на левом крыле автомобиля. Непосредственный запуск ДВС осуществляется от втягивающего реле, установленном на корпусе электромотора.

Вентилятор охлаждения

На авто с кондером предохранитель системы охлаждения двигателя устанавливается под капотом — eF12. Кулер работает на одной скорости, если требуется более интенсивный обдув, цепь проходит через указанный элемент.

Ближний свет

Лампы головной оптики имеют собственные реле, смонтированные на корпусе устройства. Цепи ближнего света проходят через предохранители F4 и F5 для левого и правого борта.

Дальний свет

Аналогично устроена система питания оптики в режиме дальнего освещения. Здесь за питание ламп отвечают вставки F2, F3 для левого и правого осветительного элемента.

Предохранитель габаритов

Питание огней разделено на два контура. Передняя часть питается от предохранителя F7. Задок работает от вставки F6. Релюшки габаритов установлены отдельно от блока. Элементы производитель разместил под приборкой.

Магнитола

На авто после 2013 года аудиосистема подключена одновременно через два предохранителя. Первый F16 отвечает за работу устройства от замка зажигания. Второй элемент F32 питает магнитофон напрямую от аккумуляторной батареи.

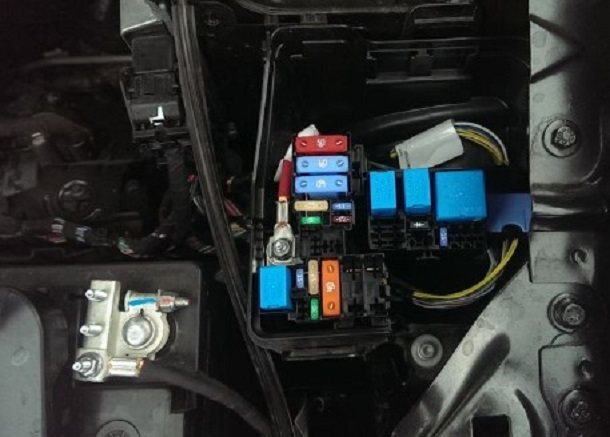

Звуковой сигнал

Независимо от модификации, предохранитель клаксона устанавливается на автомобиль в одном месте. На популярных модификациях авто – это вставка F10.

Стоп-сигналы

Активация выполняется от датчика, смонтированного под педалью тормоза. Далее на прибор поступает напряжение через вставку F18.

Центральный замок

Оборудование ЦЗ разделено на две части. Силовые магистрали замыкаются от предохранителя F30. Кнопки управления запитаны от F29.

Реле и предохранители омывателя

Питание моторчика лобового стеклоомывателя выполнено от вставки F15. Работа дворников контролируется элементом F38.

Реле и предохранитель поворотов: где находится

Отдел проводки ламп запитан от элемента F24. Реле находятся вне блока, подобное расположение обусловлено желанием производителя сэкономить полезное пространство.

Печка

Реле отопителя устанавливается на позиции R4. Выключатель замыкает контакты силовой магистрали мотора печки. Предохранитель расположен на тыльной стороне монтажной панели в приборке.

Ходовые огни

Система выполнена на экономных лампах, что позволяет запитать цепь от одного предохранителя. Здесь за работу освещения отвечает элемент F17.

Противотуманные фары

Система ПТФ более нагружена, здесь применены энергоемкие потребители, что заставляет производителя устанавливать силовой предохранитель Ef8 в моторном отсеке. Для задней части машины противотуманки вынесены на F9.

Реле дворников

Питание на мотор дворников поступает через элемент F15. Универсальная вставка также ответственна за защиту других цепей.

Задний ход

Переключатель на КПП подает сигнал к лампе через элемент F15.

Обогрев заднего стекла

Отдельно следует рассмотреть систему защиты и питания нагревательного тенна ветрового стекла кормовой части авто. Напряжение на прибор подается через управляющий предохранитель F16, который подключен к реле R2.

Предохранитель АБС

Элементы антиблокировочной системы разделены на два контура по левому и правому борту авто. Датчики защищены от Ef3/6 для каждой стороны машины.

Втягивающее реле Логан 2

Устройство стартера представляет собой сложный узел без которого невозможно запустить силовую установку автомобиля. Деталь смонтирована на корпусе стартера.

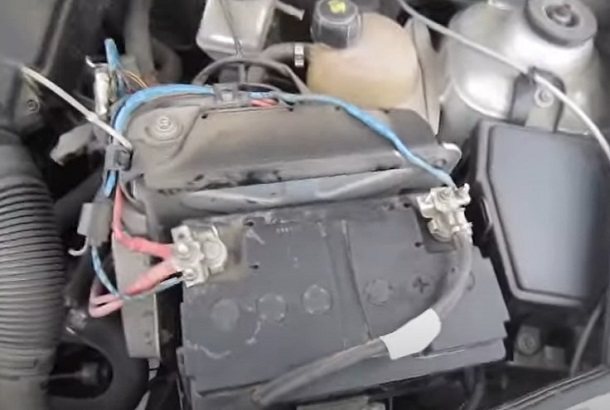

Зарядка аккумулятора

Система зарядки АКБ не меняется с 2005-го машины. здесь присутствует реле и силовой предохранитель. Оба элемента расположены между генератором и накопителем энергии.

Подсветка приборов

Стандартная вставка находится на позиции F31 салонного блока.

Стеклоподъемники

Для разгрузки бортовой цепи машины и упрощения конструкции проводки, изготовитель разбил систему приводов стеклоподъемников на два контура. Передний отсек питается через F1. Задние двери запитаны через элемент F8.

Подушки безопасности

Конструкция подразумевает наличие всего одного предохранителя. В Логане второго поколения – это F20.

Освещение салона

Если на машине перестала работать подсветка внутри, первым делом следует проверить элемент F7, смонтированный в салоне.

Предохранитель ДХО

Информация уже указана выше — F17

Реле зажигания

Система сложна. Агрегаты разделены на два участка. Первый защищается от EF11. Вторая часть eR5 питает модуль ЭСУД.

Реле-регулятор генератора

Регулятор монтируется непосредственно возле агрегата. Устройство отвечает за контроль и выравнивание напряжения, поступаемого в бортовые магистрали.

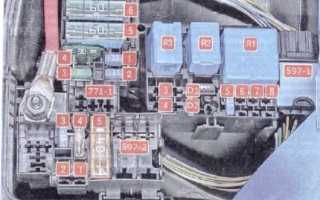

Блок предохранителей под капотом Рено Логан 2

Для обслуживания или замены защитных элементов электрической сети Рено Логан второго поколения в подкапотном пространстве понадобится определиться, где находится силовой блок.

Он смонтирован между аккумуляторной батареей и левым крылом автомобиля.

Блок закрыт защитной крышкой из пластика, которая демонтируется после отжима двух фиксаторов. Схема состоит из плавких вставок и реле.

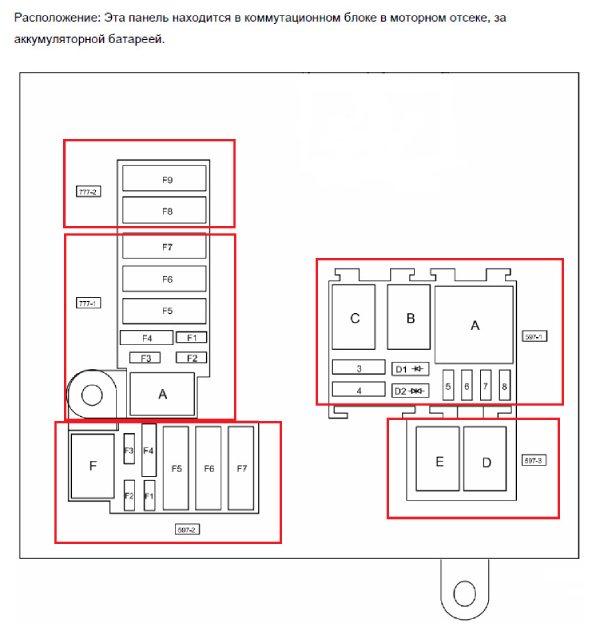

Участки блока 777-1 и 777-2

Сначала рассмотрим части схемы блока под капотом Renault Logan 2 777-1 и 777-2. Участок 777-1 включает в себя следующие защитные элементы с плавкими вставками:

• F1 – передние ПТФ (15А);
• F2 – контроллер силы тока аккумуляторной батареи (7,5А);
• F3 – подогрев заднего стекла и питающая линия салонного предохранителя F35 (30А);
• F4 – антиблокировочная и система курсовой устойчивости (25А);
• F5 – питающая линия салонных устройств защиты с плавкими вставками F11, F23-F27, F34, F39 (15А);
• F6 – питающая линия салонных предохранителей F1, F2, F8, F14-F22, F28-31, F34, F39 (60А);
• F7 – управляющая программа антиблокировочной и системы курсовой устойчивости (50А).
• Также в указанный участок блока Рено Логан 2 поколения входит одно реле на двадцать ампер с наименованием «A» – розетка.
• Участок 771-2 включает в себя следующие предохранители Рено Логан 2 поколения:
• F8 – дополнительный отопительный комплекс (80А);
• F9 – питающая линия салонного предохранителя F3 (20А).

Части блока 597-1 и 597-2

Также блок предохранителей Рено Логан 2 поколения под капотом состоит из участков 597-1 и 597-2. Схема 597-1 состоит из следующих защитных плавких вставок:

• D1 – диод компрессора кондиционера;
• D2 – диод охлаждающего вентилятора радиатора силового агрегата;
• F3 – насос подачи топлива с контроллером (20А);
• F4, F6-F8 – не задействованы;
• F5 – компрессор системы кондиционирования, ЭБУ силового агрегата, стартер, первая скорость охлаждающего вентилятора радиатора ДВС, насос подачи топлива (15А).
• Также в рассматриваемую схему включены реле Рено Логан 2 поколения:
• A – системы впрыска (40А);
• B – компрессора кондиционера, если он предусмотрен данной комплектацией или пониженная скорость охлаждающего вентилятора радиатора ДВС (20А);
• C – насоса подачи топлива (20А).
• На участке 597-2 установлено три защитных элемента с плавкими вставками:
• F1 – стартер (30А);
• F2 – управляющая программа автоматической трансмиссии (15А);
• F3 – компрессор кондиционера в случае его наличия в комплектации или пониженная скорость охлаждающего вентилятора радиатора ДВС (15 или 25А соответственно).

Оригинал или аналог

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

1. Надежно закрепить машину в устойчивом положении.
2. Отключить силовые жилы от аккумулятора.
3. Снять крышку монтажника, используя подходящий инструмент.
4. Освободить крепления устройства и вынуть его с посадочного места.
5. Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Как снимаются блоки можно посмотреть на видео.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

О мерах в плане безопасности

Предохранители и реле мерседес w124

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Как поменять предохранитель прикуривателя на Рено Логан.

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

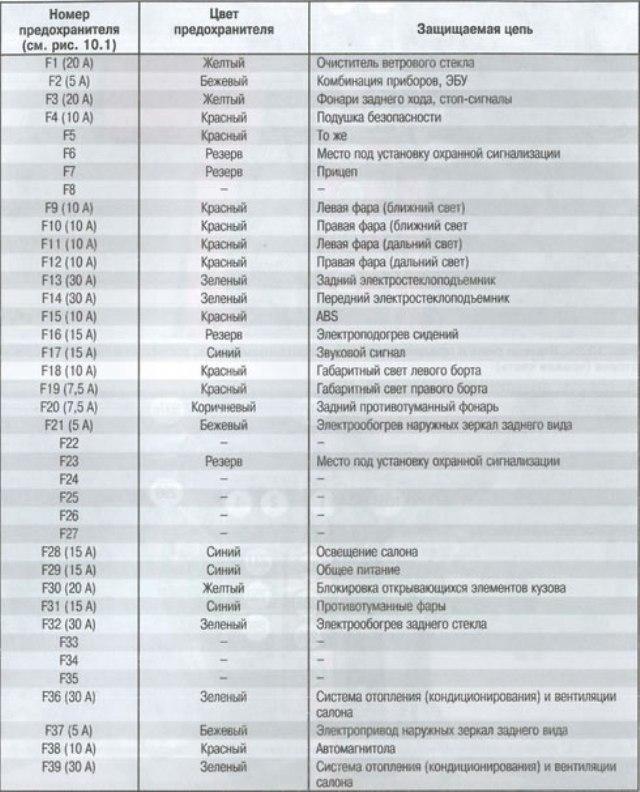

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о . Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

Загрузка …

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также . Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и . Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

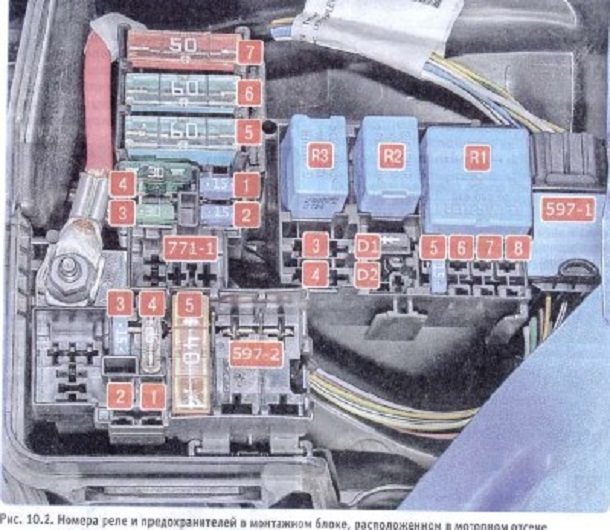

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан
