Выявление неисправностей в системе ОЗС

Обнаружив признаки того, что не работает обогрев заднего стекла, надо внимательно проверить всю электрическую схему системы ОСЗ автомобиля.
Первое, что требуется проверить — это исправность предохранителей. Так, например, на ВАЗ-2110 это предохранители обогрева заднего стекла F4 и F7, которые находятся в монтажном блоке. Их неисправность может возникнуть из-за заводского дефекта, короткого замыкания или скачка напряжения в бортовой сети. Нужна замена неисправного предохранителя, для чего его нужно снять из монтажного блока.

Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.

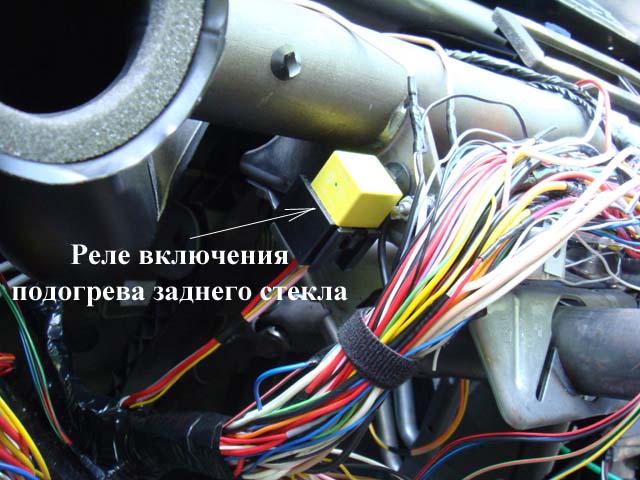

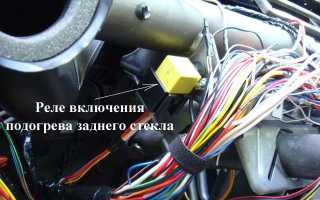

Требуется также проверка реле обогрева заднего стекла. Поломка реле возможна при обрыве провода в рабочей катушке этой детали или из-за подгорания контактов, вследствие заводского дефекта или короткого замыкания. Чтобы его проверить, реле надо снять и проконтролировать с помощью тестера. В случае неисправности этой детали нужна замена на работоспособную запчасть.

Надо проверить также контакт обогрева заднего стекла. На заднем стекле с помощью клея прикрепляется токопроводящий элемент, являющийся контактом, к которому через проводок подводится электрический ток, передающийся через этот контакт к нагревательным нитям.

В этом месте возможен обрыв проводка или из-за того, что клей был некачественным, отслоение контактного элемента от стекла.

Достаточно часто к выходу из строя обогрева ЗС приводит обрыв или повреждение нитей в нагревательном элементе на заднем стекле. Это обнаруживается визуальным осмотром или приборным анализом. Визуально можно обнаружить только явное повреждение нити, установив разрыв между поврежденными концами.

Возможно, что при каких-то ремонтных работах на автомобиле было нанесено механическое повреждение поверхности стекла, на котором с помощью клея прикреплен нагревательный элемент.

Однако главным инструментом при диагностике этой неисправности выступают вольтметр или омметр.

Они позволяют с высокой точностью выявить участок с неисправными нитями, даже если визуально этот обрыв обнаружить не удается.

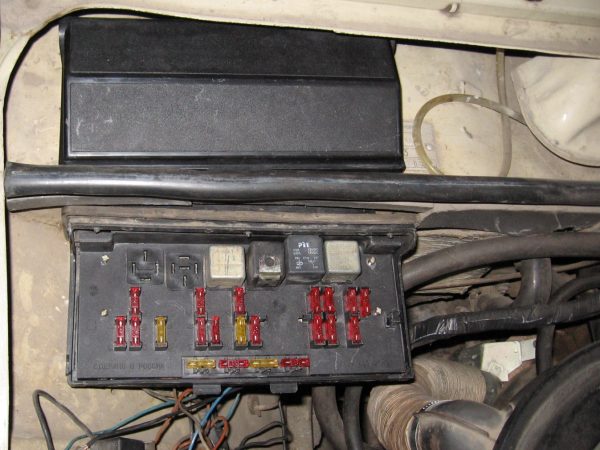

Блок под капотом

В большинстве моделей ВАЗ 2105 (за исключением самых ранних образцов) блок предохранителей вынесен из салона под капот: увидеть его можно под ветровым стеклом, напротив пассажирского сидения.

Таблица: какой предохранитель за что отвечает

Помимо указанных в таблице предохранителей, на монтажном блоке расположены 4 запасных — F18-F21. Все предохранители окрашены в определённый цвет:

• 7,5 А — коричневый;
• 10 А — красный;
• 16 А — синий;
• 20 А — жёлтый.

Как снять монтажный блок

Чтобы снять блок предохранителей, потребуется торцовый ключ на 10. Для демонтажа блока необходимо:

1. Отсоединить минусовую клемму аккумуляторной батареи.
2. Отсоединить штекерные разъёмы в салоне.

Штекерные разъёмы как со стороны салона, так и в капоте имеют определённый цвет. Таким же цветом отмечены гнёзда разъёмов на блоке предохранителей (в виде цветных кружков). Это сделано для того, чтобы при сборке блока не перепутать, какой разъём куда подключался. Если цветовой разметки на блоке нет, следует её сделать самостоятельно (например, маркером). Новый или отремонтированный блок устанавливают на место в порядке, обратном демонтажу.

Блоки предохранителей старого и нового образца являются взаимозаменяемыми. Если вместо старого вы захотите установить блок нового типа, какие-то изменения в конструкцию авто вносить не потребуется. Разница между блоками заключается только в типе используемых предохранителей: на старых — цилиндрические, на новых — штекерные.

Ремонт монтажного блока

Если возникают перебои в работе электрооборудования автомобиля, в первую очередь необходимо проверить блок предохранителей. При выходе из строя одного из предохранителей категорически не рекомендуется заменять его предохранителем, способным выдерживать ток выше номинального. Такой предохранитель может быть причиной перегорания проводки, ламп, обмотки электродвигателя или другого электрооборудования.

При выполнении ремонта блока предохранителей следует придерживаться определённых правил. Например:

• если перегорел какой-либо предохранитель, нужно постараться найти причину этому, т. е. проверить весь участок цепи, за который отвечает данный предохранитель;
• если вы установили дополнительное электрооборудование в автомобиль, нужно пересчитать номинальный ток, который должен выдерживать предохранитель, отвечающий за этот участок цепи. Для этого необходимо суммарную нагрузку (мощность) потребителей данного участка цепи разделить на величину бортового напряжения (12 В). Полученную цифру нужно увеличить на 20–25% — это и будет требуемое значение тока срабатывания предохранителя;
• при замене блока следует обратить внимание, нет ли перемычек между контактами старого блока. Если есть, то на новом нужно сделать такие же.

Если есть возможность выбирать между блоками старого и нового образца, однозначно следует установить монтажный блок нового типа: более плотные контакты предохранителей на таком блоке сразу избавят вас от множества проблем, связанных с неплотной посадкой предохранителей в блоках старого типа.

Ремонт монтажного блока чаще всего заключается в замене предохранителей или восстановлении сгоревшей дорожки. Проверить предохранитель можно мультиметром: вместо вышедшего из строя предохранителя устанавливают новый.

Замена сгоревшей дорожки

В некоторых случаях при повышении нагрузки в цепи сгорает не предохранитель, а одна из дорожек блока. В этой ситуации нужно оценить степень выгорания: если повреждение незначительное и остальные компоненты блока не пострадали, такую дорожку можно восстановить. Для этого потребуются:

• паяльник;
• олово и канифоль;
• провод 2,5 кв. мм.

Ремонт дорожки выполняется в такой последовательности:

1. Зачищаем и обезжириваем повреждённый участок.
2. Удаляем обгоревшие и не подлежащие восстановлению фрагменты дорожки.
3. Подготавливаем кусок провода требуемой длины, удаляем изоляцию по краям и обрабатываем паяльником и припоем.
4. На место перегоревшей дорожки припаиваем подготовленный провод.

Если дорожки имеют множественные повреждения, проще заменить блок целиком.

Видео: как отремонтировать перегоревшую дорожку блока предохранителей

https://youtube.com/watch?v=LxTmWuuskSU

Ремонт нитей обогрева заднего стекла при помощи клея "Контактол"

Как найти место обрыва нити обогрева стекла

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.

Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.

Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметрам к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.

С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряв величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Теперь достаточно щуп медленно провести в сторону обрыва, в месте резкого изменения напряжения и будет разрыв. Для примера, на фотографии это участок нити между 6 и 7 точками.

Проверяем обогреватель заднего стекла на Ланосе

Для качественной проверки нам пригодится мультиметр или в крайнем случае контрольная лампа на 12 Вольт с выводами

Как проверить нагревательный элемент на стекле

Для этого используем мультиметр или контрольную лампу. Для начала внимательно осматриваем токопроводящие полоски. Вполне возможно, по неаккуратности, одна из них была повреждена и подача напряжения на обогреватель прекратилась. В любом случае, нажимаем на кнопку включения обогревателя и измеряем напряжение на левой по ходу машины шине. Если все нормально с проводкой, на шину должно подаваться 12 В. Если напряжение есть, но нагревательный элемент мертвый, дело в нитях. Ищем обрыв и реставрируем нагреватель. Как исправить нагревательный элемент, разберемся чуть позже.

Как проверить предохранители и реле обогревателя

Схема работы

1. Напряжение поступает ко всему обогревательному элементу, где ленты соединены параллельно.
2. Поскольку металлические полоски проводят электричество и обладают некоторым сопротивлением, они слегка нагреваются. На стекло такая температура не оказывает отрицательного воздействия, зато способна хорошо прогреть его.
3. По способам нанесения обогревающих полос может использоваться электрохимический вариант, вакуумное напыление или наклеивание.

Химический состав нитей: смола, медь, графит, никель, хром, вольфрам. Производители не распространяют сведения о технологии изготовления системы подогрева, поэтому восстановить ее работоспособность можно, узнав методику нанесения полос. Если применялось напыление, значит, пользовались углеродным составом и для ремонта потребуется токопроводящий клей.

Не работает обогрев заднего стекла автомобиля. Куда копать? Полезный совет от автоэлектрика.

Признаки поломки

К главным проявлениям, почему не работает обогрев заднего стекла можно отнести:

• полное отключение обогрева;
• работа не всех полосок;
• периодическая работоспособность элементов.

Опытные водители сразу заметят, когда обогрев выполняет свою функцию недостаточно. Зимой первый признак некорректной работы – запотевшие стекла, когда обогреватель работает длительный период времени. Если обогрев заднего стекла отказывается включаться, либо функционирует с перебоями, значит, в электрической цепи произошел обрыв. Следует выполнить проверку всех узлов обогревающего устройства.

Что в итоге

Как видно, если обогрев заднего стекла перестал работать, важно правильно определить неисправность путем диагностики методами, рассмотренными выше. Бывает так, что достаточно заменить реле или предохранитель, восстановить контакт на шине и т.д.

Если же оборваны или перебиты нити обогрева, при обрыве нитей обогрева заднего стекла хорошо зарекомендовал себя клей для обогрева заднего стекла. При помощи такого ремонта, как уже было сказано выше, можно быстро восстановить поврежденные участки.

Единственный недостаток – готовый клей может стоить около 20 у.е. и выше, а возможность изготовления качественного аналога в домашних условиях в целях экономии многими опытными специалистами ставится под сомнение.

В качестве итога добавим, что если не повреждать нити, обогрев исправно работает на протяжении многих лет. При этом основную опасность для нитей обогрева представляют механические повреждения, а также распространенные ошибки при снятии тонировочной пленки (при условии нанесения тонировки).

Если по той или иной причине необходимо растонировать заднее стекло с подогревом, необходимо обращаться исключительно к специалистам, которые гарантируют работоспособность обогрева после снятия тонировочной пленки. При этом следует быть готовым к дополнительным расходам.

Причина — сложно снять тонировку, не повредив обогрев. Также процедура однозначно потребует больше времени, чем обычная растонировка стекол без обогрева. В любом случае, за дополнительную плату с такой задачей вполне успешно справляются опытные тонировщики и профильные специалисты, в результате чего даже после снятия тонировки с заднего стекла обогрев остается полностью работоспособным.

100% восстановление нитей обогрева заднего стела .

Схема предохранителей ВАЗ 2107 старого образца

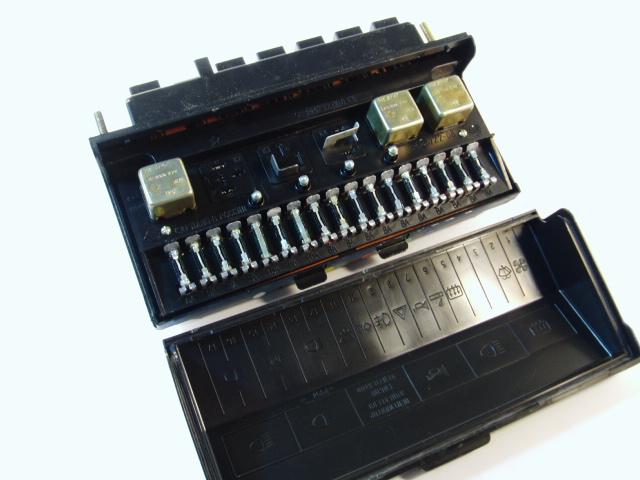

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Реле	«Норма»	«Норма» с кондиционером	«Люкс»
К1	реле включения электровентилятора радиатора системы охлаждения двигателя	Резерв	Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2	реле включения обогрева заднего стекла
К3	реле включения стартера Приоры
К4	дополнительное реле (реле зажигания)
К5	место для резервного реле
К6	реле включения омывателя и очистителя ветрового стекла
К7	реле включения дальнего света фар
К8	реле включения звукового сигнала
К9	реле включения тревожного сигнала
К10	Резерв	Реле включения противотуманных фар
К11	Резерв	Реле включения обогрева передних сидений
К12	Резерв

Порядок поиска неисправности

1. Проверяем предохранители F8 (20А) и F8 (20А) (монтажный блок ).
2. Проверяем исправность кнопки обогрева заднего стекла. Есть ли «плюс» на контакте №10 кнопки выключателя и после включения кнопки на контакте №9 (пригодится контрольная лампа или мультиметр).
3. Проверяем +12В на выходе Ш5-2 и на разъеме возле заднего стекла.
4. Проверяем провода и их соединения.
5. Проверяем реле обогрева заднего стекла — К7.
6. Проверяем целостность нитей обогрева стекла.

Алгоритм определения причины неисправности аналогичен для большинства автомобилей, отличия только в наименованиях предохранителей, реле и разъемов.

Кстати, а Вы знаете, что для продления срока службы нагревательных элементов используют Регулятор Обогрева Стекла (РОС), а еще на заднее стекло можно установить линзу Френеля ?

Ваз 2110 блок предохранителей и реле

Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110:К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

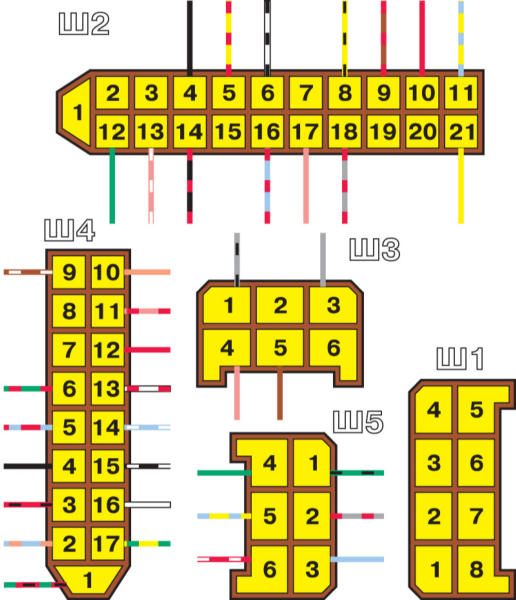

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Особенности неполадок на импортных авто

Когда нарушается работоспособность обогрева заднего стекла, следует обратить внимание на основные позиции:

• реле;
• проводку;
• предохранители;
• нити.

Особых навыков для их замены не потребуется. Если изучить инструкцию и знать, где находится реле обогрева автомобильного заднего стекла или передней конструкции, схему подключения проводков, механизм предохранителей, то вполне можно обойтись без помощи специалиста.

Элемент может перегорать при определенных обстоятельствах, повышая риск замыкания. В результате обогрев не будет включаться, поскольку питание к нему не подводится, потому что предохранитель – это защитный механизм обогрева. Чтобы понять расположение элементов, следует обратиться к руководству по эксплуатации транспортного средства. Алгоритм действий, когда найдено место локализации предохранителя:

1. Прибор снять.
2. Осмотреть на предмет целостности.
3. Провести проверку работоспособности отдельно от всего устройства.
4. Установить причину неисправности.
5. Провести замену отдельных запчастей или всего механизма.

Электропроводка

После диагностики предохранителя или его замены, дальнейшие поиски неисправности обогревателя заднего стекла (если он по-прежнему не функционирует), необходимо искать в проводке. Причина:

• облом;
• обрыв на креплении;
• перелом;
• перегорание.

В результате ток не поступает к нагревающим полюсам и система не работает. Можно выполнить простые диагностические действия с использованием мультиметра. Для этого нужно включить обогрев, после чего замерить напряжение на клеммах обогревателя. Они обычно расположены в нижней части стекла либо по бокам.

Стоит изучить всю протяженность проводки на целостность и тогда, если где-либо имеется обрыв, он будет найден. Инструкция:

• отсоединить клеммы;
• зачистить контакты соединений;
• заменить провода.

Если одна или несколько нитевых полос оборваны, то через них уже не протекает ток. Поэтому будет появляться наледь в некоторых зонах, что ухудшает обзор, понижает степень безопасности вождения. Удостовериться в обрыве поможет полная разборка обогревательного оборудования. Решение проблемы – замена неисправных элементов на новые.

Реле обогрева

Реле отвечает за обогрев лобового стекла. Если клавиша пуска не включает прибор, следует проверить реле. Оно выключает обогрев, когда заглушается двигатель авто. Элемент располагается в монтажном блоке. Точное расположение определено в автомобильной инструкции.

Органы управления

Если не происходит запуск устройства, причина может крыться не в реле, а в дисфункции самой кнопки включения. Она снабжена световым индикаторов, и если датчик не загорается, значит, прибор вышел из строя. Проблему нужно искать в контактах тумблера, к которому не проводят ток нити. Решение: замена элемента.

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель.

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа;

8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар;

18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла;

Ремонтные работы

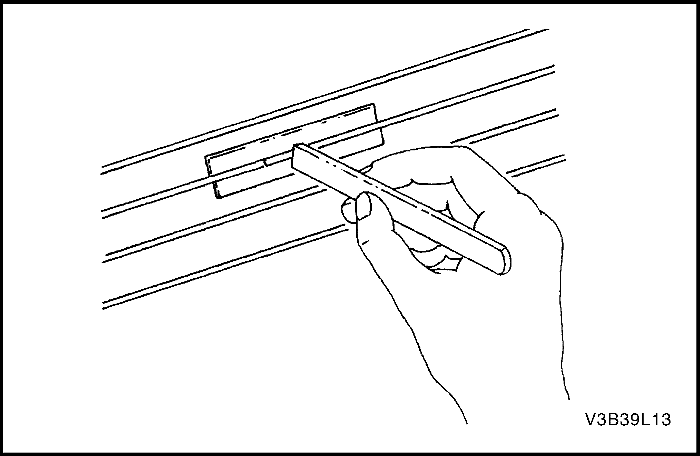

Нить накала можно буквально «прорисовать» с помощью токопроводящего лака или специального ремонтного комплекта.

Если это не помогает, возможно, нужна установка нового реле.

Оно находится либо в стандартном блоке реле, либо в блоке предохранителей со стороны салона. Установка проста: старое вынимается, новое ставится. Но перед этой процедурой обязательно нужно отключить АКБ!

Подогрев заднего стекла полезен не только зимой, когда из-за наледи и снега на стекле ничего не видно, но и летом, когда идет дождь и стекло запотевает. Неисправность этой опции вызывает ряд неудобств и делает поезду менее безопасной, т.к. обзор существенно уменьшается. Рассмотрим причины, почему не работает подогрев заднего стекла автомобиля..

Как его найти?

Как только стеклоподъемники перестают реагировать на нажатие кнопок, у многих автовладельцев начинается настоящая паника: и правда, ремонт электрики стоит недешево, не говоря уже о стоимости запасных частей для среднестатистической иномарки. Впрочем, не все так драматично, ведь самой частой причиной выхода стеклоподъемников из строя является именно сгоревший элемент.

Понять, какой элемент отвечает за работу привода стекол и где он находится, не так просто, если под рукой нет специальной документации. Под такой документацией подразумевается схема, где указываются все плавкие элементы электрических цепей автомобиля и их расположение в щитке.

Обычно такой щиток находится под панелью приборов или, например, с ее торцевой стороны. Узнав, где находится нужный предохранитель, и выяснив, какова его номинальная сила тока, можно смело менять элемент на новый и проверять работоспособность электростеклоподъемников на своем автомобиле.

Рекомендуем: Штрафы за отсутствие страховки

В большинстве случаев такая процедура решает проблему с неработающим приводом стекол. Если это не помогло, то стоит проверить целостность цепей тестером и убедиться, что элемент заменен согласно схеме, а его номинал действительно совпадает с требуемым.

Как добраться до нужного предохранителя

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

1. Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
2. Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Специальных инструментов для демонтажа предохранителей ВАЗ 2114 не требуется. Поэтому первым делом загляните в блок предохранителей ВАЗ 2114, который находится под капотом машины напротив водителя рядом с левой стойкой. Для того чтобы открыть блок предохранителей, защищённый пластиковой крышкой, нужно лёгким движением отодвинуть на себя пару защёлок крышки, приподнять и снять её. После этого сразу можно будет увидеть модули, отвечающие за электробезопасность различных систем автомобиля.

Проблемы обогрева заднего стекла

Со временем в автомобиле могут возникать некоторые проблемы с реле обогрева заднего стекла. Неполадки в цепи обогрева заднего стекла и боковых зеркал, оплавился предохранитель. Значит требуется ремонт. Такие проблемы могут возникать из-за неплотного прилегания щетки к стеклу из-за прихвата оси поводка во втулке, добавить смазку.

Если колодка слишком плотно сидит в раме суппорта, то нужно установить новые колодки, которые свободно перемещаются. Вот только будет звонкий стук при движении по неровной дороге. Шум трансмиссии останется на прежнем уровне.

Для автомобилей ВАЗ реле обогрева заднего стекла предназначено для определенного времени – около пятнадцати минут. Такая система работает благодаря встроенному таймеру.

На автомобилях, в которых предусмотрена установка реле обогрева может быть установлена такая система в штатный блок реле и предохранителей. На месте штатного реле устанавливается новое и включается стандартной кнопкой обогрев.

К тому же важно, чтобы обмотка реле была подключена к «массе» постоянно. Реле выключает обогрев, когда двигатель не работает

Это особенно важно тем, что не разряжается аккумулятор.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

• снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
• с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
• на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
• припаять провод к шине, при этом следует избегать перегрева поверхностей.

1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

• в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
• очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
• с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

• если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
• после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Выводы

p, blockquote 67,0,0,0,0 —>

Выбор конкретного варианта восстановления работоспособности обогрева заднего стекла зависит от характера повреждения и возможностей конкретных ремонтных работ. Обычно отремонтированный участок служит недолго: с каждым последующим ремонтом уменьшается его надежность.

p, blockquote 68,0,0,0,0 —>

Читайте статью про каршеринг: что это такое и как им пользоваться.

Как работает гидроусилитель руля и какие нюансы с этим связаны.

Видео — ремонт обогрева заднего стекла своими руками:

p, blockquote 70,0,0,0,0 —> p, blockquote 71,0,0,0,1 —>

Быстрый ремонт обогрева заднего стекла

Поэтапный ремонт

Первостепенно необходимо провести диагностику и приобрести ремонтный комплект. Вариантов ремкомплекта может быть несколько и ниже рассмотрена технология ремонта в каждом из случаев.

Поиск обрыва

Кроме визуальной диагностики состояния нитей существует еще несколько методов, более надежных и эффективных:

1. Визуальная диагностика требует активации обогревателя при запотевшем заднем стекле. Там, где нити разорваны, поверхность практически моментально отогреется, тогда как в остальных зонах видимость будет проблематичной.
2. Использование вольтметра требует активации зажигания и далее включения системы подогрева. Один щуп должен лежать на массе ТС, а второй около центра нагревательной ленты. Предварительно второй щуп обмотайте фольгой. Обрыв будет локализироваться в той зоне, где напряжение повысится до 12 В или упадет до нуля. В идеале данный параметр не должен превышать 5 В.
3. Второй способ использования вольтметра предполагает фиксацию одного щупа к положительной клемме обогревателя, а второй необходимо перемещать вдоль ленты отрицательной клеммы. Проблемным местом будет то, где напряжение будет нулевым.
4. Использование омметра требует активации режима кило. Прибор должен быть аналоговым, со стрелкой. Щупы должны располагаться возле системных выводов, которые находятся в противоположных сторонах друг от друга. Используйте дистиллированную воду для смачивания ваты, которой необходимо плавно провести по ленте. Как только стрелка прибора дернется, вы сможете обнаружить зону обрыва.

Ремонт токопроводящим клеем

Ремонт нитей обогрева заднего стекла можно провести с помощью токопроводящего клея. Он рассчитан на температурный режим от -60 до +100 градусов. Не стоит выбирать комплекты с клеем, стоимость которых 150-200 рублей. Зачастую их хватает ненадолго или они вовсе могут быть неэффективны. Стоимость в 300-400 рублей будет оптимальна для такого набора.

Порядок выполнения работ:

1. Изучите приложенную к набору инструкцию. Вы должны иметь четкое представление о вариантах нанесения состава и скорости его полноценного высыхания.
2. Подготовьте проблемную поверхность. Смочите ветошь в растворе спирта и протрите участок.
3. Слегка зачистите края в зоне обрыва нулевой наждачной бумагой. Достаточно просто удалить налет и нагар двумя движениями.
4. Воспользуйтесь скотчем чтобы оклеить полоски по толщине боков. Он не должен перекрывать нить, но также избегайте отхода от ленты на большое расстояние. Ориентируйтесь конкретно на ширину нити.
5. Приступайте к нанесению токопроводящего клея на подготовленную зону с помощью кисточки или шприца. Из инструкции вы узнаете, сколько слоев нужно нанести. Нахлест на рабочие зоны ленты должен составлять 1 см влево и вправо.
6. Ликвидируйте скотч и ждите, пока состав полностью просохнет. Раньше суток этого не произойдет.
7. Проверьте работоспособность системы после высыхания.

Альтернативный метод

Народные методы также сгодятся для восстановления нитей. Отличие между ними заключается лишь в применяемом материале:

1. Стружка в сочетании с краской. Первый материал удастся получить из бруска меди и латуни, который необходимо обработать напильников. Подберите краску так, чтобы она сочеталась с оттенком нагревательных лент. Смешайте компоненты в одинаковых пропорциях, пока не достигнете консистенции мягкого теста. Воспользуйтесь изолирующей лентой или скотчем для создания трафарета. Наклейте трафарет и активируйте обогрев. Определить контакт можно по характерному шипению. Нанесите смесь по трафарету. Данный способ позволяет избавиться от необходимости ждать сутки. Эксплуатировать авто можно сразу после проведенных манипуляций.
2. Спаивание места облома осуществляется с применением хлористого цинка. Отдавайте предпочтение припою с минимальным содержанием олова — ПОСС-4-6 или ПОС-18. Жила из меди или серебра подойдет для ремонта обширного участка ленты.
3. Стружка может использоваться в сочетании с клеем, который заменяет краску, упомянутую в первом способе. Подходящим вариантом станет БФ-2.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

• снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
• с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
• на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
• припаять провод к шине, при этом следует избегать перегрева поверхностей.

1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

• в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
• очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
• с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

• если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
• после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Возможные неисправности с подогревом кресел

Устройство обогрева в обязательном порядке обладает предохранителем. На ВАЗ-2114 за стабильную работу подогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой располагается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

1. Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
2. После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
3. Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
4. Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

1. Необходимо проверить питание при выключенном питании на разъемах под креслами.
2. Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
3. Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.

Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.

Не работает обогрев боковых зеркал: что делать, как исправить

Обогрев боковых зеркал — распространенная опция в современных автомобилях. Он призван помочь избежать образование наледи на зеркалах и налипания снега/дождя в процессе движения автомобиля. Если обогрев боковых зеркал перестанет работать, особенно в зимний период, это определенно приведет к ухудшению видимости в боковые зеркала, что рискует стать следствием дорожно-транспортного происшествия. Чтобы этого избежать, рекомендуется устранить проблему с обогревом боковых зеркал сразу после ее обнаружения.

1. Как устроен обогрев боковых зеркал 2. Почему не работает обогрев боковых зеркал — Предохранитель — Кнопка или переключатель — Проводка — Элемент обогрева

Конструкция системы обогрева боковых зеркал крайне простая. Она состоит из самого элемента обогрева, кнопки или переключателя для включения, предохранителя и проводов для питания элемента. Когда водитель нажимает кнопку (или выкручивает переключатель), на элемент обогрева подается ток от бортовой системы автомобиля.

На данный момент элементы обогрева используются следующих видов: вольфрамовые нити, специальные платы, пленочный элемент.

Обратите внимание

Если система обогрева боковых зеркал не установлена в автомобиле изначально, можно ее отдельно приобрести и установить. Или же, купить новые зеркала, в которых система предусмотрена. Сейчас подобные зеркала с подогревом выпускаются как под конкретные модели автомобилей, так и универсальные.

Почему не работает обогрев боковых зеркал

Учитывая довольно простую конструкцию элемента, можно выделить несколько причин, почему не работает обогрев:

Возникли проблемы с кнопкой включения. При нажатии на нее (или повороте переключателя) не происходит замыкание цепи, из-за чего ток от бортовой системы не поступает на нагревательный элемент. Не работает обогревательный элемент

То есть, ток поступает, а элемент не нагревается. Обрыв проводки. Не работает предохранитель, который является важной частью схемы по подаче питания на обогревательный элемент.

Соответственно, для устранения проблемы потребуется определить, какой именно элемент неисправный.

Кнопка или переключатель

Зачастую, кнопка или переключатель снабжаются светодиодной лампочкой, которая показывает — активна система или нет. Если лампочка не горит при нажатии (или переключении в нужное положение) это, наверняка, указывает на проблемы с кнопкой или проводкой.

Проводка

Сложнее всего диагностировать и решить проблему с электрической проводкой автомобиля.

Чтобы определить наличие в бортовой системе обрыва на линии, которая отвечает за обогрев боковых зеркал, нужно демонтировать само зеркало. После этого активируйте переключатель (нажмите на кнопку), чтобы подать напряжение на обогревающий элемент. Установите на мультиметре режим проверки напряжения и подведите его щупы к проводам. На мультиметре должно быть показано напряжение от 12 до 14 В.

Если напряжение отсутствует — это говорит о наличии обрыва в бортовой сети. Потребуется “прозванивать” провода до обнаружения проблемного провода или контакта.

Элемент обогрева

Элемент обогрева практически никогда не ремонтируется. Если в результате всех проведенных выше проверок не удалось выявить причину неисправности, вероятнее всего, она кроется именно в нагревательном компоненте. Осмотрите его внимательно на наличие повреждений и коррозии. Визуально можно обнаружить проблему.

Важно

Поскольку у автомобиля два боковых зеркала, нагревательных элемента, соответственно, тоже два. Если обогрев не работает только на одном из зеркал, скорее всего, это указывает именно на проблему с обогревательным элементом на этом зеркале (либо на неисправность проводки на пути от кнопки питания до зеркала).

(16 голос., 4,38 из 5) Загрузка…

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

• Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
• Предохранитель F2 отвечает за обогрев заднего стекла
• Предохранитель F3 отвечает за дальний свет (правый борт)
• Предохранитель F4 отвечает за дальний свет (левый борт)
• Предохранитель F5 отвечает за звуковой сигнал
• Предохранитель F6 отвечает за ближний свет (левый борт)
• Предохранитель F7 отвечает за ближний свет (правый борт)
• Предохранитель F8 отвечает за тревожный сигнал
• Предохранитель F9 отвечает за вентилятор отопителя
• Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
• Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
• Предохранитель F12 отвечает за вывод «15» приборов
• Предохранитель F13 отвечает за прикуриватель
• Предохранитель F14 отвечает за габаритный свет (левый борт)
• Предохранитель F15 отвечает за габаритный свет (правый борт)
• Предохранитель F16 отвечает за вывод «15» АБС
• Предохранитель F17 отвечает за противотуманную фара левая
• Предохранитель F18 отвечает за противотуманную фара правая
• Предохранитель F19 отвечает за обогрев сидений
• Предохранитель F20 отвечает за блок управления иммобилизатором
• Предохранитель F21 отвечает за задний противотуманный свет
• Предохранитель F22 – F30 – резервное место для предохранителя
• Предохранитель F31 отвечает за блок управления электропакетом
• Предохранитель F32 – резервное место для предохранителя

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.

Защищаемые цепи и номера предохранителей в ВАЗ 2106

Не работает фара, вентилятор отопителя, свет в салоне и тому подобные неисправности начинать ремонтировать стоит с проверки надежности контакта на предохранителе защищающем эту цепь.

Итак ,начнем, ниже на фото изображен стандартный блок предохранителей ВАЗ 2106, нумерация как видно начинается с левой стороны, от дверей водителя. В ВАЗ 2106 старших годов выпуска, а также и в ВАЗ 2103, ВАЗ 2101 блок дополнительных предохранителей отсутствует. Он в наличии в новых моделях, в которых присутствуют дополнительные потребители — подогрев стекла, электровентилятор охлаждения и тп.

Блок предохранителей ВАЗ 2106

1. Предохранитель №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
2. Предохранитель №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя. Номинал предохранителя 8А.
3. Предохранитель №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
4. Предохранитель №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
5. Предохранитель №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
6. Предохранитель №6 защищает цепь правых фар ближнего света. Номинал 8А.
7. №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
8. Предохранитель №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
9. Предохранитель №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
10. Предохранитель №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
11. Предохранители №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
12. Предохранитель № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
13. В цепи защиты предохранителя № 15 находится электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
14. Предохранитель №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное. К7 — реле включения ОЗС. А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.
