Необходимость оснащение прицепа

Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.

К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.

Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.

Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Установка ФАРКОПА на LADA Granta + распиновка розетки

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

• Штатным способом.
• Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

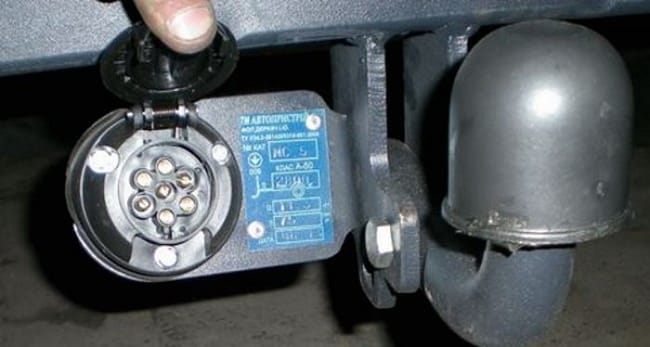

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

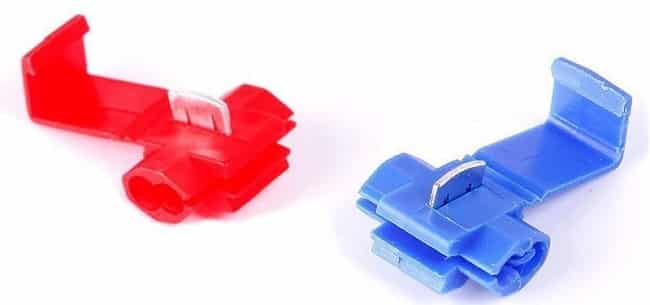

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Подключение розетки для прицепа

Общие факты

Как известно, вся электропроводка в автомобиле спрятана под обшивкой. Та часть проводов, которая необходима для питания прицепа, как правило, тянется от аккумулятора до приборной панели. Далее она проходит через весь салон к заднему бамперу, и выходит в месте под названием розетка фаркопа.

Что касается прицепа, то здесь все еще проще. От фонарей прицепа электропроводка проходит по его днищу и крепиться к нему с помощью специальных хомутов, как правило, металлических. Далее она идет к месту соединения под названием

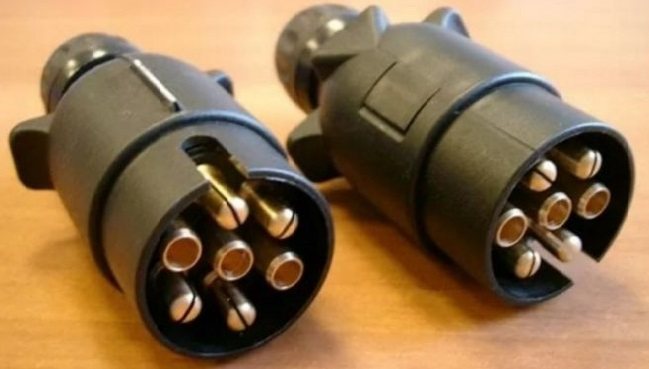

вилка прицепа.
Сборка автопоезда дело не хитрое, но проблемы все-таки возможны. С чего непосредственно начинать сборку точно сказать невозможно. Учтите, что худший вариант, это коммутация узлов в автомобиле, что может привести к серьезным последствиям.

Варианты разъемов и схемы подключения

Изначально схема подключения фаркопа имела 7 контактов, еще их часто называют 7-пиновыми разъемами. Впервые такое новшество появилось США, а чуть позже и в Европе. Со временем разъемы на прицеп немного изменились и имели уже 13 контактов, а иногда и все 15.

Также в те времена можно было встретить специальные разъемы, больше напоминающие шлейфы, но сегодня они используются исключительно на узкопрофильных видах техники.

Что касается стран бывшего СССР, то здесь наибольшую популярность заработали европейские типы подключения розетки фаркопа к автомобилю. Вилка для прицепа оснащена безопасным и корректным вхождением в виде так званого «папа-мама».

Такой вариант подключения максимально удобный, и даже при нулевой видимости промахнуться и не попасть просто невозможно.

Американский аналог схож своей конструкцией с европейским. Отличия касаются только электрической разводки сигнала. Также некоторые американские соединения имеют 4-х пиновые разъемы. Разъемы 13 пин устанавливаются, как на европейских, так и на американских автомобилях.

К слову, сегодня розетка фаркопа в большей части автомобилей, которые поставляются в РФ имеет подключение 13 пин. Преимущество такого вида подключения в том, что оно дает возможность подключать дополнительные элементы такие, как противотуманные фары, так и полнофункциональные передвижные дома.

Существуют и 15 контактные варианты, которые зачастую используют на крупногабаритных тягачах.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рекомендуем: Коробка передач робот: что это такое

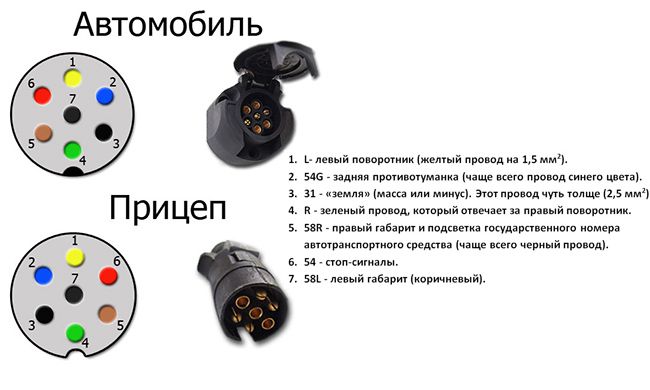

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Пошаговое пособие подключения

1. Схема подключения розетки для прицепа легкового автомобиля имеет следующий порядок:
2. Сначала нужно отрезать проводники необходимой длинны, которая указана в схеме.
3. Тщательно зачистите, а также залудите их концы, после чего зафиксируйте их в розетке.
4. Соберите жгут в гофр и зафиксируйте розетку. Если вы обнаружили какие-нибудь проблемные места, тогда их необходимо герметизировать.
5. Возьмите получившийся гофр и протяните его, как указано в схеме установки.
6. Найдите соединительную колодку и распаяйте концы, затем подсоедините проводники к левому и правому фонарю.
7. После всех проведенных манипуляций хорошенько затяните хомуты и скройте электропроводку.

Если вы не уверенны в собственных силах и не обладаете необходимыми знаниями, тогда наилучшим вариантом будет доверить данную работу опытному специалисту.

Квалифицированный мастер знает все тонкости проведения такой работы и в случае возникновения проблем, можно обратиться к нему повторно для исправления неполадок. Неправильное подключение может привести к перегреву электропроводки и полному выходу её из строя.

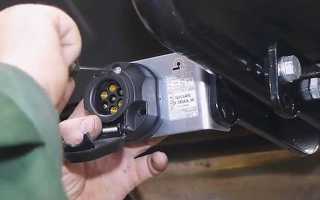

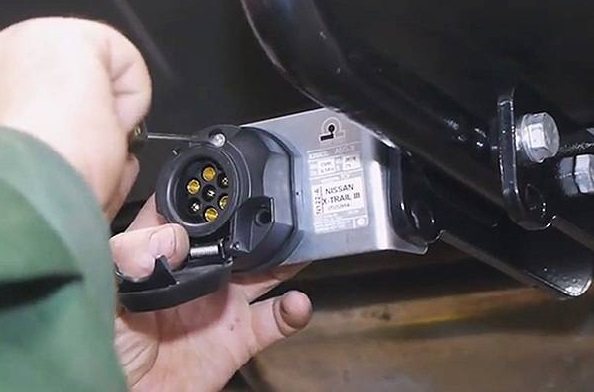

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Штраф за газовое оборудование (ГБО) на автомобиле в 2019 году

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.
