Ремонт катушки зажигания на автомобилях ВАЗ 2109 в домашних условиях

Система зажигания любого современного автомобиля состоит из множества различных компонентов, предназначенных для обеспечения нормального запуска ДВС. Одним из таковых устройств является катушка зажигания ВАЗ 2109. Подробнее об особенностях данного устройства на «девятках», а также о его неисправностях и диагностике вы сможете узнать из этого материала.

Тестирование модуля зажигания на ВАЗ-2110 инжектор

На инжекторных авто, например, ВАЗ-2110 проверка модуля выполняются чуть по другому.

Как проверить

Проверка сопротивления первичной обмотки

При выполнении этой работы, как и хоть какой другой, связанной с электрическим оборудованием, нужно непременно отсоединить клемму «минус» от аккумуляторной батареи.

Итак, чтоб проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, нужно подсоединить оба провода омметра к двум боковым выводам, как это наглядно представлено на фото ниже:

По данным из бессчетных технических руководств по ремонту ВАЗ 2106, сопротивление в этом случае должно быть в границах 3-4 Ом. Это будет гласить о полной исправности катушки зажигания. Видите ли, в моем случае, сопротивление мало выше (но некординально), и при этому заморочек никаких с работой системы зажигания не наблюдалось.

Если значение при измерении очень отклонено от нормы, это гласит о неисправности и необходимости подмены детали.

Вторичная обмотка катушки проверяется фактически таким же образом, только один из проводов омметра необходимо подсоединить к боковому выводу, а 2-ой — к центральному на катушке. Ниже все продемонстрировано на самом деле:

Тут данные сопротивления уже совершенно другие и при обычной работе они должны быть в районе 7,4-9,2 кОм. Судя по свидетельствам устройства, мой случай указывает и подтверждает повторно, что с катушкой все нормально.

READ Как Проверить Рулевую Рейку На Ваз 2109

Чтоб не было недоразумений, желаю предупредить, что приведенные в этой статье числа в основном относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях характеристики схожи. Но все таки для собственной модификации лучше поглядеть данные в специализированных источниках.

катушка зажигания

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

СДЕЛАЙ САМ! Регулировка холостого хода и зажигания на дороге!

Особенности устройства катушки зажигания

Вне зависимости от того, каким мотором оснащена ваша ВАЗ 21099 — инжектором с форсунками или карбюратором — предназначение КЗ одно. Катушка зажигания ВАЗ 2109 предназначена для получения хорошей искры на электродах свечей, что необходимо для воспламенения горючей смеси. КЗ на инжекторе или карбюраторе позволяет генерировать высоковольтные импульсы, обеспечивающие качественный разряд между электродами. Если говорить простыми словами, то катушка зажигания ВАЗ — это трансформатор, который функционирует в импульсном режиме из позволяет преобразовать 12-вольтное напряжение в 20-30 тысяч вольт.

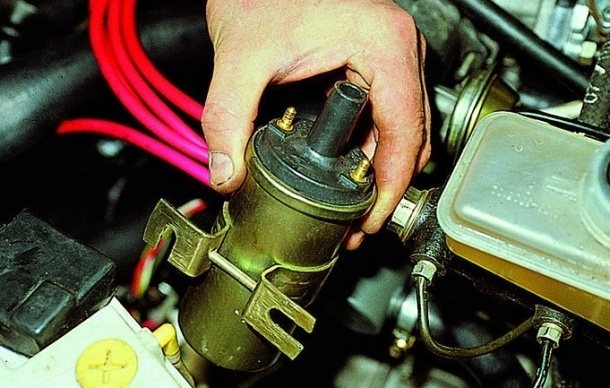

Демонтаж КЗ из посадочного места

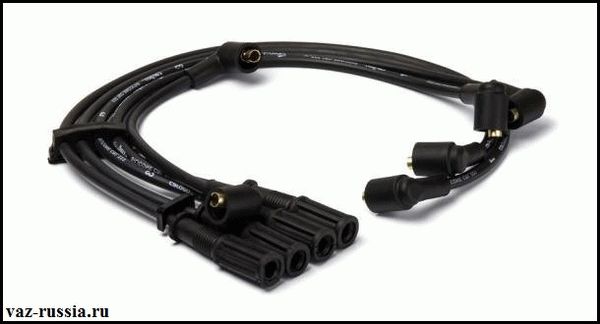

Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Первичная обмотка намотана из более толстого провода с меньшим числом витков, а вторичная имеет большее количество витков, но менее толстый провод. Высоковольтный импульс появляется в результате электромагнитной индукции и накопления заряда, а передается он в ходе отключения первички. После его передачи происходит воспламенение топливовоздушной смеси, что способствует запуску двигателя (автор видео — канал Автоэлектрика ВЧ).

Особенности работы разных систем зажигания

Зажигание на ВАЗ 2109 необходимо для воспламенения воздушно-топливной смеси при запуске двигателя. Если зажигание работает некорректно, то двигатель будет заводиться и работать с перебоями, а его мощность при старте и разгоне заметно снизится. Кроме того, будет заметно увеличен расход топлива. Из этого вывод — за правильной работой системы зажигания следует постоянно следить.

Сразу стоит упомянуть о различиях в конструкции зажигания «девяток» с разным типом подачи топлива. СЗ у них похожа, но отличаются они элементами распределения электрического заряда.

1. В «девятках», оснащенных карбюратором, стоит катушка и распределитель.
2. Для систем с инжектором установлен модуль распределения зажигания из нескольких катушек и электронного контроллера.

Второе отличие — настройка работы системы. В автомобилях с инжектором она не требуется, а в ВАЗах с карбюратором приходится проводить ее вручную.

В девятках применяют два типа системы зажигания:

• контактный;
• бесконтактный с транзисторами.

Первый устанавливается в карбюраторных «девятках», а второй в инжекторных. Благодаря использованию бесконтактного типа зажигания у системы есть преимущества:

1. Работа с датчиком Холла, что позволяет сделать работу системы более стабильной и повысить ее общий КПД.
2. Отсутствие контакта с рабочими органами и элементами системы — повышает эксплуатационный ресурс элементов, делает уход за компонентами схемы более простым.
3. Отличное распределение искры между свечами.
4. Выработка мощной искры, что не допускает сбоев в работе систем.
5. Экономия топлива.
6. Работа даже при низком заряде АКБ.

Вперед на дорогу!!! Установка зажигания (ВАЗ 2109)

Со временем контактный тип СЗ практически перестал использоваться, поэтому далее будем делать упор на бесконтактный аналог.

КЗ Ваз2

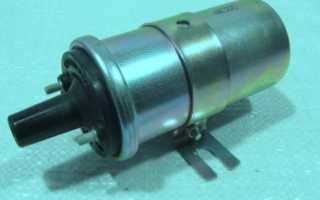

Как проверить катушку зажигания?

Перед тем, как проверить катушку зажигания в ВАЗ 21099 инжектор или карбюратор, необходимо подготовить тестер (мультиметр) и отключить аккумулятор от питания. Проверка включения устройства, его соединения и подключения может быть осуществлена без демонтажа КЗ.

Диагностика работоспособности КЗ на 21099 инжектор включает в себя следующие этапы:

1. Сначала нужно отключить высоковольтные провода, которые идут к выводам КЗ. Чтобы сделать это, воспользуйтесь гаечным ключом на 8 и открутите гайки фиксации кабелей к выводам К и Б. Перед отключением проводов необходимо запомнить их положение, перепутать их при дальнейшей установке ни в коем случае нельзя!
2. Далее, производится непосредственно проверка катушки зажигания, в частности, первичной обмотки. Чтобы сделать это, подключите один щуп мультиметра к выводу Б, а другой — к К на первичке. Сделав это, можно активировать мультиметр в режим работы омметра. Если первичка исправная, то уровень сопротивления в результате диагностики должен составить около 0.4-0.5 Ом.
3. Следующим этапом будет диагностика вторичного элемента конструкции, для этого также потребуется мультиметр. Чтобы проверить исправность данной составляющей, необходимо один вывод мультиметра подключить к выводу Б КЗ, а второй — к разъему для высоковольтного кабеля. На этом этапе также необходимо проверить сопротивление. Если вторичка исправная, то параметр сопротивления в результате диагностики должен составлять 4.5-5.5 кОм.
4. Завершающим этапом в проверке будет диагностика исправности изоляции, то есть вы будете искать возможное короткое замыкание, которое могло произойти в системе. Чтобы проверить наличие замыкания, один вывод мультиметра следует подключить к разъему Б устройства, а второй — к массе. Как вариант, можно использовать корпус КЗ. Если все работает правильно, то параметр сопротивления должен быть достаточно высоким — в пределах 50 мОм. В том случае, если это значение сильно отличается, то замыкание все же есть. Учтите, что если хотя бы один из этапов показал поломку в работе устройства, то его необходимо либо ремонтировать, либо менять. Если же проверенный узел работает нормально, но в работе системы зажигания все равно есть проблемы, то необходимо проверять высоковольтные провода, свечи, трамблер.

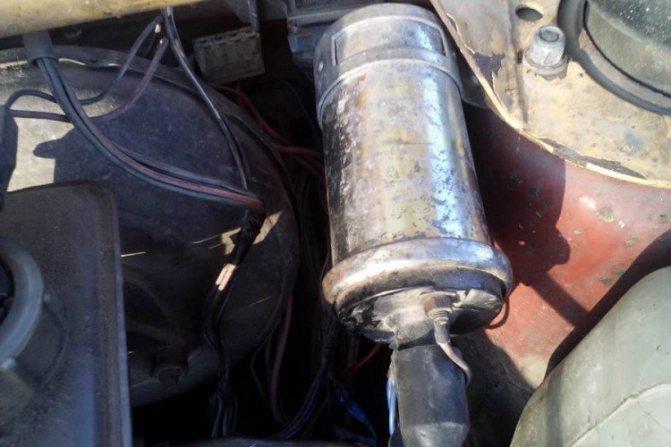

Характерные неисправности узла и способы их устранения

В каких случаях может потребоваться замена механизма:

1. Если в его работе произошло замыкание. В частности, речь идет о замыкании между витками одной из обмоток.
2. Если в электроцепи вторички и первички появился разрыв. Найти его может быть проблематично, обычно при такой проблеме специалисты рекомендуют полностью менять КЗ.
3. Также одной из характерных неисправностей для отечественных «девяток» является изоляционный пробой вторички на массу, то есть корпус КЗ.
4. Наличие дефектов корпуса и крышки устройства. Если с повреждениями на корпусе КЗ еще может работать, но не во всех случаях, то в случае с крышкой ее необходимо будет менять.
5. Течь смазки на крышке КЗ.
6. Также замене КЗ могут способствовать неправильные значения измерительного тестера при замерах параметров сопротивления в первичке или вторичке.

Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

— Проверяем сопротивление изоляции на «массу»

Для такой проверки необходимо чтобы мультиметр имел режим мегаомметра (либо нужен отдельный мегаомметр) и мог измерять значительное сопротивление.

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм и выше.

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Проверка коммутатора

Можно заменить коммутатор заведомо исправным, можно оценить его исправность по вольтметру. Включите зажигание и посмотрите на вольтметр. При исправном коммутаторе стрелка вначале отклонится на небольшой угол (на 2-3 секунды), а затем займет свое нормальное положение. Если он неисправен, стрелка вольтметра перемещается к максимальному значению сразу, без паузы. Подробнее: «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

READ Как Проверить Свечи Накала На Рено Кенго

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка свечей зажигания

Проверка свечей зажигания на наличие искры описана выше в общей проверке работоспособности системы зажигания. Наличие искры между электродами свечи является показателем ее исправности. Так же можно проверить исправность свечей зажигания специальным пробником. При проведении такой проверки прочитайте инструкцию к своему пробнику и следуйте ей.

Необходимо так же визуально оценить состояние свечей. Например, наличие черного нагара свидетельствует либо о неисправности самой свечи, либо несоответствии ее калильного числа требуемому для данного двигателя, либо о неисправности двигателя и т. д. Более подробно о проблемах со свечами зажигания читайте на странице «Неисправности свечей зажигания».

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Проверка вторичной обмотки модуля зажигания на «обрыв»

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка вторичной обмотки модуля зажигания 2-3 на «обрыв»

Основные признаки неисправности катушки зажигания ВАЗ 2109

Редко встретишь такого автомобилиста, даже самого блестящего чайника, который не знал бы, что такое искра и зачем она в двигателе проскакивает. Не из-за любознательности вовсе, а из-за того, что каждый, кто имеет переднеприводной ВАЗ 2108-2109, хотя бы раз или мок под дождем, пытаясь найти эту самую искру, или опаздывал на свидание или на работу, проклиная все на свете. Все на свете тут ни при чем, а скорее всего, дело в банальной и допотопной катушке зажигания. Чтобы больше никуда не опаздывать, разберемся с катушкой зажигания ВАЗ 2109 раз и навсегда.

Устройство катушки зажигания ВАЗ 2109

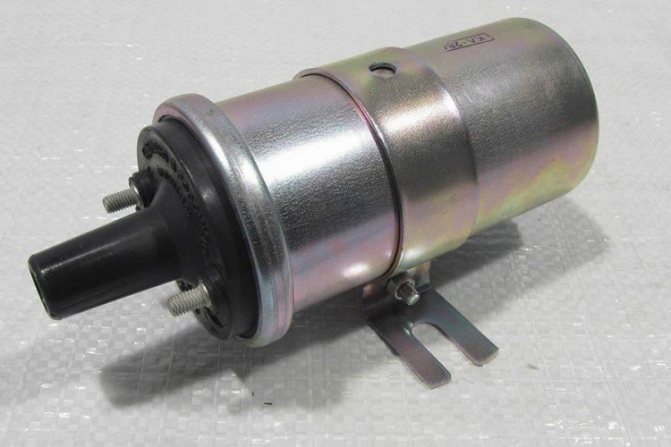

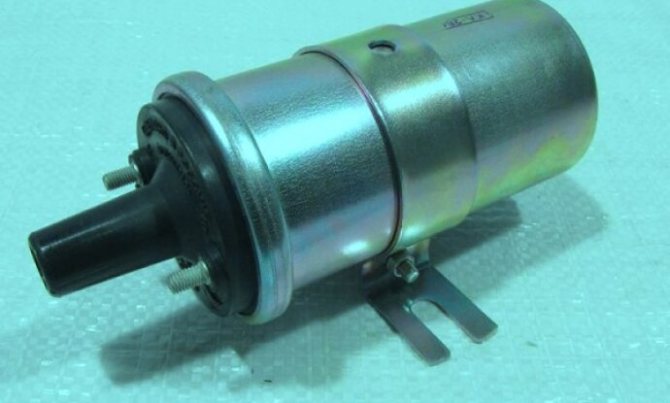

На фото — катушка зажигания ВАЗ 2109, которая нужна для получения качественной искры на электродах свечи
