Где находится датчик и как он работает?

Датчики включения вентилятора располагаются на элементах системы охлаждения. Точка установки размещена на пути потока жидкости, подаваемого из рубашки двигателя в радиатор. Это связано с тем, что жидкость в этой магистрали будет иметь наивысшую температуру.

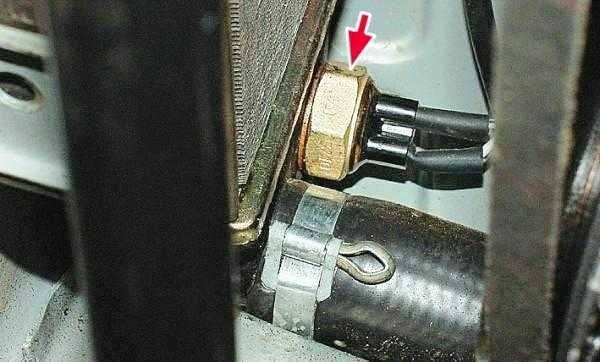

Датчик автомобиля ВАЗ, установленный в нижней части радиатора

Возможные места установки:

• корпус термостата вне клапана;
• головка блока цилиндров;
• нижний патрубок радиатора;
• боковая часть радиатора.

На некоторых автомобилях датчик совмещен с термометром охлаждающей жидкости. Включение вентиляторов выполняется блоком управления по данным о температуре. При этом на радиаторе имеется дополнительный датчик, применяемый для работы климат-контроля или кондиционера. Срабатывание любого из устройств включает оба вентилятора (на радиаторах двигателя и кондиционера). Подобное решение встречается на японских автомобилях.

На автомобилях могут применяться два датчика включения вентилятора, стоящие на входе и выходе патрубков из радиатора. Подобная схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

На автомобилях для включения вентилятора применяются следующие типы датчиков:

• биметаллический;
• восковый;
• терморезисторный;
• датчик, работающий на разрыв или на замыкание цепи.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростной, оснащенный единой контактной группой, управляющей вентилятором в одном диапазоне температур;
• двухскоростной, оборудован парой контактных групп, настроенных на работу при различных диапазонах температур.

Независимо от типа, датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса применяются цветные металлы на основе меди (бронза или латунь), обеспечивающие повышенную теплопроводность. На корпусе имеется шестигранник под ключ, служащий для установки детали. На верхней части датчика расположен разъем подключения проводки.

Биметаллический датчик

В биметаллическом датчике установлена металлическая пластина. В нормальном состоянии контакты разомкнуты. По мере нагрева пластинка деформируется и замыкает цепь, подавая управляющий сигнал на реле включения электромотора крыльчатки. Встречаются датчики, активирующие мотор вентилятора напрямую без реле. При охлаждении жидкости пластинка возвращает исходную форму, и подача тока на двигатель прекращается.

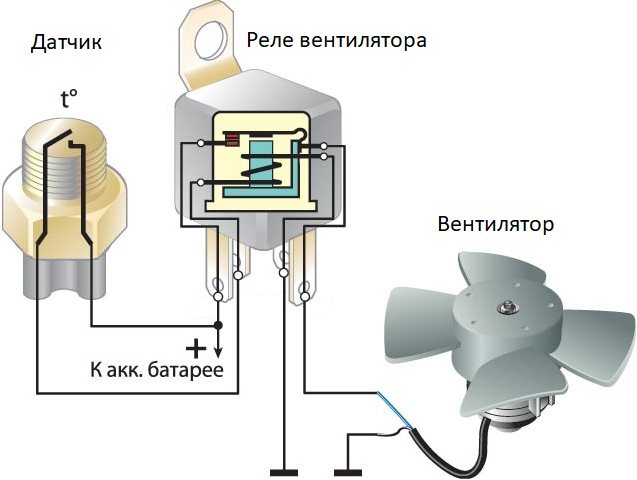

Принцип работы датчика на карбюраторном двигателе

Восковый датчик

Производились датчики, для которых в качестве рабочего вещества использовался воск или церезит (или иное вещество, обладающее значительным коэффициентом температурного расширения). По мере разогрева он расширялся и сдвигал металлическую мембрану, связанную с контактами. По мере охлаждения объем воска уменьшался, и под действием пружины контакты размыкались.

Датчик с восковым элементом

Терморезисторный датчик

Терморезисторный датчик работает по принципу изменения сопротивления резистора, установленного в потоке жидкости. Изменение температуры фиксируется электронным блоком, который пересчитывает значение температуры в соответствии с графиком.

Датчики, работающие на разрыв или на замыкание цепи

Устройства, включающие вентилятор при разрыве цепи, часто встречаются на автомобилях японского производства. Проверить тип датчика можно путем снятия штекера. При демонтаже колодки с датчика, работающего на разрыв, произойдет включение вентилятора.

При какой температуре срабатывает датчик включения вентилятора?

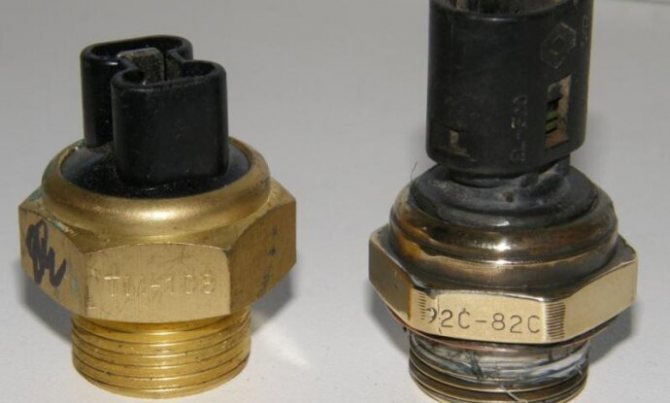

Температурный диапазон срабатывания датчика зависит от типа питания двигателя. На карбюраторных машинах применяются устройства с диапазоном включения в пределах 82-110 ºС. Температура активации выбивается на корпусе детали. На автомобилях одной модели могут встречаться датчики, оттарированные на разную температуру.

Согласно стандарту, датчики разбиты на четыре группы по температуре работы:

• 82-87 ºС;
• 87-92 ºС;
• 92-99 ºС;
• 104-110 ºС.

На российских автомобилях применяются датчики первых трех групп. Двигатели иностранных автомашин рассчитаны на более жесткий температурный режим, поэтому на них часто встречаются устройства четвертой категории.

С началом использования систем распределенного впрыска температура включения вентилятора определяется настройкой блока управления двигателем. Датчик просто передает информацию о температуре в блок управления, который принимает решение о включении вентилятора согласно заложенной программе.

На инжекторных машинах можно запрограммировать пороговые значения температуры, при которой датчик включения вентилятора сработает. Делать это следует аккуратно, поскольку легко нарушить температурный режим и повредить двигатель.

Виды датчиков радиатора

Сегодня на разных автомобилях можно встретить следующие основные виды датчиков:

1. Восковый датчик;
2. Биметаллический;
3. Бесконтактный электронный.

Первый тип основан на герметичном объеме, который заполнен воском или другим телом с похожими свойствами (высокий коэффициент расширения). Биметаллические решения работают на основе биметаллической пластины, тогда как бесконтактные имеют терморезистор.

Восковые и биметаллические датчики контактные, они замыкают и размыкают цепь вентилятора в зависимости от температуры ОЖ. В свою очередь, электронный датчик не замыкает цепь и только измеряет температуру, после чего передает сигнал на ЭБУ. Дальше блок управления включает и отключает вентилятор.

Контактные датчики также могут быть односкоростными (одна контактная группа) и двухскоростными (две контактных группы), когда скорость вращения вентилятора меняется в зависимости от температуры.

Например, датчик включения вентилятора ВАЗ срабатывает в трех температурных интервалах: 82 -87 градусов, 87 — 92 градуса и 92- 99 градусов. При этом иномарки имеют 4 диапазона, верхний порог составляет 104 — 110 градусов.

Проверка датчика температуры охлаждающей жидкости.Check the temperature sensor coolant.

Замена и диагностика датчика включения вентилятора

как проверить датчик вкл. вентилятора,(всю цепь)

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

1. Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
2. Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
3. Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
4. Постепенно охлаждая воду, определить температуру размыкания контактов.
5. Сравнить полученные данные с паспортными значениями.

При отсутствии тестера датчик включения вентилятора можно проверить контрольной лампочкой, которая зажигается в момент срабатывания контактной группы.

Секретами проверки датчика вентилятора делится автор видеоролика Дмитрий Мазницин.

В авто с карбюраторным двигателем

Последовательность проверки датчика на автомобиле с карбюратором:

1. Выключить зажигание.
2. Аккуратно снять провода с датчика. При демонтаже держать руки и одежду на расстоянии от крыльчатки вентилятора, поскольку пуск электродвигателя возможен и при выключенном зажигании.
3. Соединить провода в штекере.
4. Включить зажигание. Вентилятор должен начать работать. Если механизм вращаться не начал, то проблема кроется в электродвигателе или проводке.

Допускается эксплуатация двигателя автомобиля с замкнутыми контактами проводки, идущей от датчика. Соединенные кабели должны быть изолированы от замыкания на кузов автомобиля.

В авто с инжекторным двигателем

Процедура проверки датчика на инжекторном автомобиле:

1. Снять колодку разъема с датчика.
2. Включить зажигание. На комбинации приборов может активироваться индикатор Check Engine, указывающий на ошибку в системе охлаждения.
3. Запустить двигатель. Через некоторое время блок управления мотором перейдет в аварийный режим и принудительно запустит вентилятор на постоянную работу.
4. После приезда в автосервис требуется провести диагностику автомобиля и удалить записанные в блоки управления ошибки.

Если включение вентилятора в аварийном режиме не происходит, то проблема кроется в приводе крыльчатки или проводке. Автомобиль доставляется на сервис при помощи буксира или эвакуатора.

Замена датчика вентилятора на ВАЗ 21099 инжектор.

как проверить Датчик включения вентилятора Sensor fan

Устройство датчика радиатора

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу М22х1.5, а также шестигранник под ключ 29 мм. При этом есть и другие варианты, где резьба меньше, М14 или М16. Что касается электроразъема, такой разъем стоит сзади датчика, при этом также есть датчики, где разъем вынесен отдельно на кабель.

Как правильно произвести замену датчика включения вентилятора?

Типовой набор инструмента и приспособлений для замены:

• набор головок;
• удлинитель с трещоткой;
• плоскогубцы;
• отвертка с плоским жалом;
• герметик;
• головка для снятия датчика или подходящий гаечный ключ;
• емкость для слива жидкости (на 5-6 л);
• охлаждающая жидкость для доливки (0,4-0,5 л).

Последовательность шагов при замене:

1. Охладить двигатель до комфортной температуры.
2. Подставить емкость и слить охлаждающую жидкость из радиатора. Для доступа к крану слива, возможно, потребуется снять защиту картера двигателя или пластиковые брызговики. На некоторых автомобилях требуется демонтаж патрубка системы отопления.
3. Отключить от датчика штекер проводки. Осмотреть клеммы, очистить от грязи и следов окисления. Проверить состояние проводов, подходящих к штекеру. При растрескивании или иных дефектах изоляции необходимо заменить изношенный участок. Подключение новых проводов должно выполняться с соблюдением полярности.
4. Выкрутить неисправный датчик. Прикладывать большое усилие не рекомендуется, поскольку есть риск поломки радиатора. Для облегчения процесса допускается применение жидкостей типа WD40. Для доступа к месту установки датчика может потребоваться снятие аккумулятора, площадки под него или воздуховодов двигателя.
5. Смазать резьбу нового датчика герметиком, предназначенным для работы в условиях повышенных температур.
6. Установить на датчик новое уплотнительное кольцо. Повторное использование прокладок не рекомендуется, поскольку не обеспечивается герметичность стыка.
7. Вкрутить датчик на место и затянуть с необходимым моментом.
8. Установить на датчик штекер проводки.
9. Восстановить уровень охлаждающей жидкости в соответствии с инструкцией по обслуживанию автомобиля.
10. Прогреть двигатель до рабочей температуры и проверить работу нового устройства. В течение первых дней эксплуатации внимательно следить за температурой охлаждающей жидкости. Это касается в основном автомобилей отечественного производства, поскольку датчики часто бывают бракованными или настроенными на неправильную температуру срабатывания.

На некоторых автомобилях после включения зажигания проводится диагностика нового датчика, заключающаяся во включении на 15-20 секунд вентилятора охлаждения (на холодном двигателе).

Как подобрать новый датчик?

При покупке нового датчика рекомендуется приобретать устройство того же типа и диапазона, что и стоял ранее. Однако допускается замена прибора на аналогичный, близкий по характеристикам.

Рекомендации по выбору датчика:

• рабочее напряжение датчика должно соответствовать напряжению в бортовой сети;
• штекер подключения должен соответствовать жгуту проводки;
• датчик должен соответствовать току в цепи. Недопустимо применять в цепи прямого подключения вентилятора устройство, рассчитанное на работу с реле;
• температурный диапазон срабатывания должен быть близким к маркировке на поломанном устройстве;
• корпус датчика должен иметь резьбу и длину резьбовой части соответствующего размера.

На современных автомобилях иностранного производства датчик включения вентилятора подбирается по оригинальным каталогам запасных частей.

Где стоит датчик вентилятора

Датчик включения и выключения вентилятора представляет собой электронно-механическое устройство для включения и управления работой электрического вентилятора охлаждения. Срабатывание датчика происходит на основании замеров температуры охлаждающей жидкости. Такая особенность работы определяет участок, где стоит датчик включения вентилятора

Стоит датчик включения вентилятора на радиаторе сбоку радиатора или в верхней его части (в середине или сбоку). По этой причине часто указанный датчик называют датчик радиатора. Чтобы точно понять, где находится датчик включения вентилятора, необходимо отдельно изучить техническое руководство для конкретного автомобиля.

Датчик на радиаторе срабатывает за счет температуры ОЖ. Если жидкость нагревается до 85-110 градусов Цельсия, происходит «замыкание» контактов и осуществляется включение электровентилятора для обдува двигателя.

В результате происходит эффективный отвод тепла. Также датчики не просто включают и выключают вентилятор охлаждения, но и способны менять скорость его вращения. Если нагрев не высокий, скорость будет низкой. При больших нагревах вентилятор работает на максимальных оборотах.

Сколько стоит датчик?

Стоимость датчика зависит от его типа и марки автомобиля.

Стоимость датчиков на некоторые виды транспортных средств может доходить до 3-6 тыс. рублей.

Загрузка …

Проверка датчика

Во время движения на высокой скорости охлаждение двигателя происходит естественным путем. В жаркую погоду и на малых скоростях возможно перегревание мотора. Увеличение показателя температуры не приборной панели может быть свидетельством того, что датчик вышел из строя. Устройство вступает в работу при достижении температуры ОЖ высоких значений.

Для его диагностики совершенно необязательно отправляться на станцию техобслуживания. Достаточно вооружиться подручным инструментом и проделать следующую работу:

• Проверить на работоспособность предохранитель, если он вышел из строя, то необходимо установить новый экземпляр;
• Замкнуть контакты механизма, если вентилятор начнет работать, то вероятней всего датчик включения нуждается в замене;
• Проверить проводку, которая в большинстве случаев является причиной отсутствия питания и пробоев на массу.

Существует также альтернативный способ проверки работоспособности механизма с использованием мультиметра. Для этого необходима ёмкость с жидкостью и источник тепла. Первым делом требуется отсоединить все электрические разъёмы датчика и выкрутить механизм ключом. Предварительно следует слить антифриз и проделывать работу на холодный двигатель. Принцип проверки исправности ДВВ схож с проверкой термостата.

Клеммы мультиметра присоединяются к контактам термовыключателя и устройство переводится в режим работы «прозвон». Датчик вентилятора помещается в емкость с водой частью с резьбой. После чего включается источник тепла и нагревается вода. Температурный диапазон включения механизма, как правило, отображен на корпусе устройства. Зачастую это температура от 85 до 92 градусов. Когда вода будет нагрета до этих значений, датчик должен издать свойственный его включению звук. Если ничего не произошло, то следует заменить вышедший из строя механизм.

Фотогалерея

Этапы замены датчика на автомобиле Daewoo Nexia.

Слив охлаждающей жидкости

Демонтаж штекера проводки

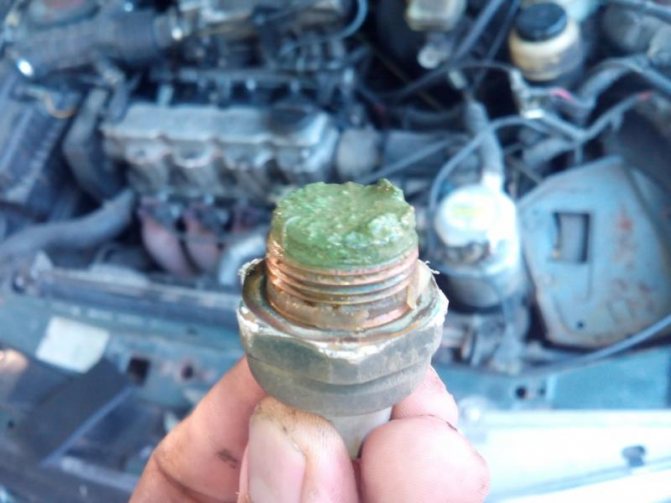

Старый датчик, покрытый грязью

Установка штекера на место

Замена вентилятора на «Пассате Б3»

Когда система охлаждения дает сбой и перестает работать вентилятор на радиаторе, его необходимо демонтировать и установить новый. Аналогичным образом снимаем вентилятор и на модели VW Passat B5 96г. Для работы потребуются ключ на 10 (либо головка), молоток и пассатижи.

Поэтапная инструкция демонтажа:

1. Снимаем защитный кожух, откручивая болты. Они фиксируют одновременно и кожух, и радиатор.
2. Отсоединяем разъем.
3. Откручиваем крепежные винты на радиаторе.
4. Достаем вентилятор и откручиваем винты с его мотора.

Поскольку вентилятор, это важная часть системы охлаждения двигателя, все неполадки в его работе следует исправлять своевременно.

Местоположение датчика

О том, где находится датчик включения вентилятора. Чаще всего ДВВ размещаются на боковой части радиатора. На каких-то машинах он монтируется наверху, на иных — по центру прибора. На некоторых моделях ДВВ располагаются вблизи термостата. Изредка они находятся в блоке цилиндров.

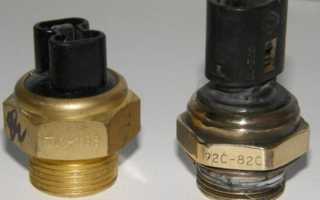

Определить его нетрудно. Приспособление походит на большую гайку из латуни. К ней подсоединяются 2–3 электрокабеля.

Когда заменяется датчик подключения вентилятора, нужно учесть один момент. Чем меньше температура включения устройства, тем ниже оно смонтировано по отношению к уровню охлаждающего вещества. Цифры, при которых происходит включение нижних датчиков, не превышают +85º. Температура датчиков, которые устанавливают по центру радиатора, составляет +90–95º.

Замена датчика охлаждающей жидкости Chevrolet Lanos пошаговое описание

Если есть подозрения, что датчик температуры охлаждающей жидкости Ланос 1,5 неисправен, то следует незамедлительно его заменить. Он не подлежит ремонту, и в случае неисправности, поможет только замена. Сегодня эти устройства выпускаются разными производителями, поэтому знать артикул вовсе не обязательно. Если желаете покупать запчасти на автомобиль строго по соответствию, то каталожный номер датчика температуры охлаждающей жидкости указан в прилагаемом мануале к автомобилю.

После покупки устройства можно приступать к замене. Длительность процесса не займет много времени. Для этого следует подготовить такие инструменты и материалы:

1. Ключ рожковый или накидной на «19»
2. Емкость для слива ОЖ. Сливать полностью антифриз из системы не понадобится, однако после вывинчивания датчика, из системы стечет около 0,5-1 литры хладагента
3. Антифриз для доливания в систему до нужного уровня. Какой антифриз заливать, и можно ли смешивать их, подробно описано здесь
4. Новая деталь с уплотнительной прокладкой на резьбе

Работы нужно проводить на остывшем двигателе в маслобензостойких перчатках, чтобы исключить возникновение ожогов. После подготовки необходимого инвентаря, можно приступать к замене датчика включения вентиляторов на Ланосе:

1. Для начала нужно добраться до питающего провода устройства, и отсоединить фишку, нажав на фиксатор
2. Открутить крышку расширительного бачка
3. Накидным или рожковым ключом выкрутить датчик из посадочного места
4. Вращать необходимо против часовой стрелки
5. После вывинчивания устройства из посадочного отверстия потечет антифриз. Для этого под днищем следует расположить емкость для сбора. Чтобы антифриз не попал на электрические детали (в частности отсоединенный провод от датчика), следует закрыть их пленкой
6. Демонтируется датчик, и дожидаемся, пока из отверстия перестанет течь жидкость
7. Устанавливается новый датчик вентилятора на Ланос, после чего завинчивается ключом

На этом процедура обнаружения, проверки и замены ДТОЖ завершена. В завершении следует подключить фишку к новому элементу, и произвести доливку антифриза в расширительный бачок до максимального уровня. При подключении фишки важно не перепутать полярность. Для этого имеется специальная защелка, которая расположена только на одной стороне. На видео ниже подробно показан процесс замены вентиляторного датчика на Деу и Шевроле Ланос.

В качестве вывода надо сделать заключение о том, что рассматриваемая деталь не отвечает за показания на спидометре, как многие путают. После проведения замены устройства следует запустить двигатель, и проверить исправность и стабильность его функционирования. После запуска мотора может временно наблюдаться нестабильная его работа, что говорит об устранении ЭБУ ошибок, которые сохранились при неисправном датчике. Если нестабильная работа двигателя будет продолжаться, понадобится провести диагностику, однако это крайне редкие случаи.
