Эффективная работа автомобильной отопительной системы важна в любое время года, но особенно в зимний период. Появление неисправностей негативно отразится на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для этой модели авто, поскольку работа отопителя в них является слабым местом.

[ Скрыть]

Печка – широкое поле для деятельности и творчества

Одной из главных претензий, которую предъявляют владельцы отечественной «семерки», является недостаточная мощность работы отопителя – печки автомобиля, из-за чего даже при полной скорости оборотов двигателя в салоне бывает достаточно холодно, а на окнах образуется конденсат или ледяная корка. Доработка печки ВАЗ-2107 становится одной из первоочередных задач для автомобилиста, который хочет повысить уровень комфорта автомобиля для водителя и пассажиров, а также качество обдува стекол во время управления в холодное время года.

Оптимизацию вазовской печки осуществить оказывается не настолько сложно, имея под рукой простые инструменты, а также доступ к запчастям из отопителя другого автомобиля этой марки, например, «восьмерки» или «девятки», отличающейся большей мощностью, по сравнению с данной версией автомобиля. Вам не понадобятся даже специальные навыки – достаточно знать устройство отопителя и иметь стандартный набор инструментов и материалов.

Подведем итоги

Как видно, даже с учетом простоты конструкции, ремонт печки ВАЗ 2107 может оказаться трудоемкой процедурой по причине затрудненного доступа к определенным элементам системы отопления.

При этом если возникает такая необходимость, доработка и тюнинг печки ВАЗ, а также обслуживание и замена отопителя ВАЗ 2107 своими руками вполне может быть выполнена самостоятельно в условиях обычного гаража.

Ваз 2107 Замена радиатора печки!

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Причины завоздушивания системы охлаждения двигателя автомобиля и симптомы. Как выгнать воздушную пробку из системы охлаждения, советы и рекомендации.

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

Рекомендуем: Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

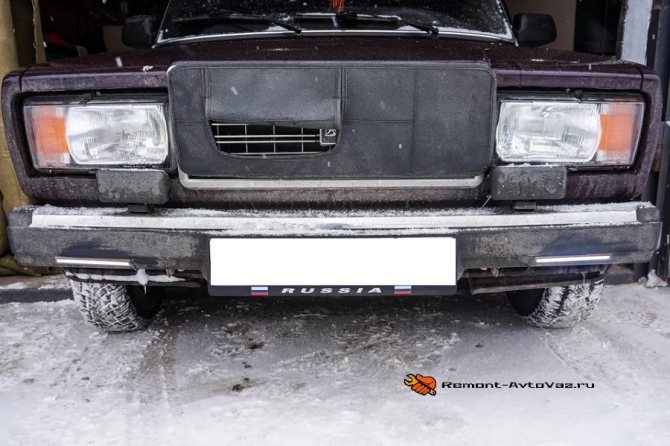

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить её первоисточник. Потому, прежде чем рассказать о вариантах улучшения отопительной системы семёрки разберёмся с причинами возникновения неполадок с отоплением транспортного средства.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего бывают:

1. Протечки крана отопительной системы;
2. Низкий уровень подачи воздуха из дефлектора;
3. Громкое функционирование двигателя отопительной системы;
4. Некачественная подача тёплого воздуха в салон автомобиля.

Исходя из вышеперечисленных причин неполадок печки, можно сделать выводы, что для улучшения её работы важно провести модернизацию крана и дефлекторов, устранить неполадки радиатора и усовершенствовать работу вентилятора.

Как видим, не очень серьёзные переделки смогут сделать комфортным нахождение в салоне машины пассажиров и водителя. Важно, что модернизация печки не требует значительного опыта и может быть осуществлена самостоятельно владельцем автомобиля без помощи профессионалов.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро.

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

В случае, когда печка в машине не выключается летом, хотя на блоке управления выставлен холодный воздух, в таком случае неисправен кран или тросик привода крана. Кран находится под панелью приборов со стороны пассажира. Можно сначала попытаться затянуть кран от руки, но не следует прилагать большого усилия, иначе кран сломается и тосол потечет в салон.

• Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

• Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

Выше мы рассматривали, как снять корпус печки в салоне. Теперь остановимся на моторном отсеке. Для начала, нужно снять все хомуты, которыми крепятся трубки и шланги крана отопителя, затем снимаются шланги. После головкой на 7 следует выкрутить крепежи уплотнителя печки, далее снимается уплотнитель с патрубков. Чтобы снять радиатор, сначала скидывается кожух троса регулировки крана, снимается петля с рычага.

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран. Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке.

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Рекомендуем также прочитать статью о том, почему тосол или антифриз бурлит в расширительном бачке. Из этой статьи вы узнаете о причинах бурления в расширительном бачке системы охлаждения двигателя, на какие неполадки указывает бурление и т.д.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Еще добавим, что если радиатор течет и нужна его пайка, тогда такой элемент можно разобрать путем отпайки его верхней части и днища. Для этого нужно нагреть деталь газовой горелкой. После того, как удается снять верхнюю и нижнюю часть, внутренности очищают механически (при помощи железной сетки) или используется жидкость для промывки (щелочной раствор, кислотные растворы). После этого радиатор нужно запаять.

• Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

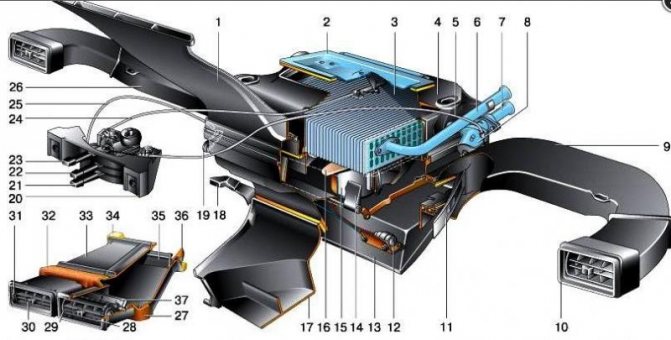

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
10. Сопло для подачи воздушного потока на боковое стекло.
11. Заслонка воздуховода, предназначенного для обдува правого стекла.
12. Добавочное резисторное устройство.
13. Крышка, расположенная на распределительном устройстве воздушного потока.
14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
15. Электрический моторчик вентилятора отопительной системы.
16. Крыльчатка вентилирующего устройства.
17. Воздуходув внутренней системы вентиляции.
18. Ручка управления воздушным потоком крышки.
19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
20. Кронштейн для фиксации ручек управления воздушным потоком.
21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
22. Ручка управления крышкой воздухопотока.
23. Рычаг управления краником радиаторного устройства.
24. Тяга крышки притока воздушного потока.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый воздуходув для прогрева бокового стекла.
27. Сопла вентиляции, расположенные в центре консоли.
28. Лопатка сопла.
29. Непосредственно сопло отопительной системы.
30. Ручка сопла.
31. Зубчатый шкив приводного устройства заслонки.
32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
33. Патрубок воздухопритока.
34. Передний уплотнительный элемент патрубка притока воздуха.
35. Клапан магистрали притока воздуха.
36. Защелка этого шланга.
37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Разновидности дополнительного обогревающего устройства

Если владелец российского транспортного средства задумывается над тем, как поставить дополнительную печку на ВАЗ-2110, то, в первую очередь, он должен знать о том, что практическое большинство существующих сейчас конструкций врезаются непосредственно в стандартную систему охлаждения силового агрегата. Распределение нагретого воздушного потока по салону осуществляется за счёт встроенного электрического вентилятора.

Дополнительная печка, купленная в магазине

Дополнительная печка в салон ВАЗ-2110 может быть приобретена в магазине, однако, в целях экономии, такой агрегат можно сделать своими руками. На самом деле, в автомагазинах продаются абсолютно разные виды дополнительных отопителей. В зависимости от бюджета и предпочтений автомобилиста можно выбрать как маленькие, так и довольно габаритные конструкции. Правда, далеко не все представленные модели могут быть размещены в десятке без ущерба комфорту пассажиров. Свободного места в машине отечественного производства немного, поэтому, выбирая агрегат, предварительно следует определиться с местом его будущей установки.

Если автовладелец принял решение установить дополнительную печку под сиденьем пассажира, то приобретаемое устройство не должно быть шире 33 см, выше 20 см и иметь глубину, не превышающую 25 см.

Если выбирать оптимальное место для расположения дополнительного обогревателя, стоит остановиться на участке авто, находящемся между сидений (агрегат займёт место тоннеля), или непосредственно под передним сиденьем пассажира.

Ввиду всех перечисленных условий самодельный дополнительный отопитель ВАЗ-2110 должен быть автономным компактным агрегатом. Среди наиболее популярных моделей стоит отметить товары компании ТехноМастер, выпускаемые в Тольятти. Стоимость такого устройства колеблется в пределах 2500–3000 руб. Неплохим качеством отличаются продукты Гелиос, Ксерос и Зенит, принадлежащие фирме Эберспехер. Их стоимость только на несколько сотен может превышать ранее указанные модели.

Эберспехер Гелиос

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Если автовладелец решил не тратить время и не модернизировать штатную печку ВАЗ-2110, а расположить в салоне новое дополнительное устройство, при выборе конструкции следует внимательно изучить характеристики и размеры дополнительного приспособления.

Беремся за доработку воздуховодов семерочной печки

Для этого вам потребуются стандартные шланги и манжеты, которые вы можете купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и аналогичного числа манжет. Перед их установкой необходимо вырезать соответствующие по диаметру шлангов отверстия по обеим сторонам и на дне корпуса отопителя.

В них вставляются манжеты и шланги, боковые из которых соединяются соответственно с боковыми воздуховодами, а нижние предназначены для отвода излишнего тепла от ног, чтобы обезопасить их от перегрева прямым потоком нагретого воздуха. Для обогрева ног пассажиров задних сидений можно взять шланги большей длины и направить их, соответственно, от печки по направлению к задней части салона автомобиля.

Виды дополнительных обогревателей

Водитель может выбрать наиболее подходящий вариант из нескольких типов отопителей. Они отличаются как по способу монтажа, потребляемой энергии, так и по стоимости и внешнему виду.

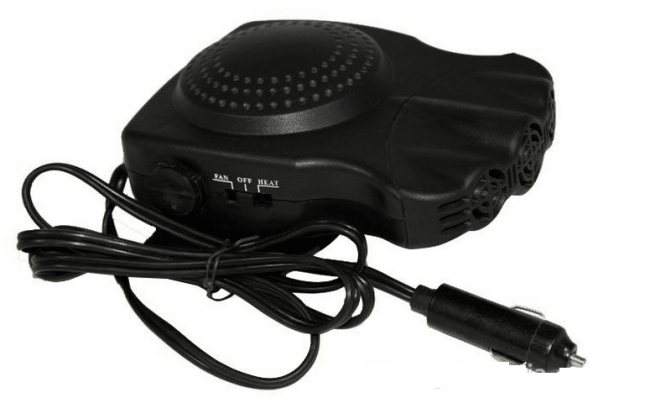

Электрические приборы

Наиболее простой тип дополнительного отопления. Включается он в прикуриватель автомобиля и монтируется чаще всего на передней панели. За небольшую стоимость его любят молодые автомобилисты. Более опытные водители стараются его использовать реже, и только в качестве фена для разогрева стекол.

Электрический допобгреватель

Положительные свойства:

• низкая стоимость прибора;
• простой монтаж, не требующий привлечения сторонних специалистов со станции;
• питание происходит от аккумулятора или генератора, без траты топлива;
• сразу после включения готов к работе;
• имеет нейтральные раскраски и неброские формы, что позволяет легко вписываться в салоны любых цветов;
• доступен практически в любом автомагазине.

Рекомендуем: Замена сайлентблоков профессионалами — гарантия качества

Отрицательные свойства:

• существует большое количество недоброкачественных дешевых подделок, которые могут быть опасны при эксплуатации;
• на больших режимах потребляет много электроэнергии, а при длительной эксплуатации от аккумулятора может быстро его разрядить;
• негативно влияет на электропроводку, поэтому рекомендуется подключать его напрямую, более мощными проводами.

Автономные отопители

Чаще всего такая дополнительная печка в салон своими руками устанавливается на минивены, микроавтобусы, фургоны для жилья или грузовики. Питание у нее происходит от топлива. Печка оснащена самостоятельной камерой сгорания и выхлопной трубой. Из-за этого она монтируется вне салона в подкапотном пространстве. Работа прибора не зависит от мотора и поэтому называется автономной.

Автономный допобогреватель

Положительные свойства:

• работоспособность агрегата не зависит от степени нагрева силовой установки;
• есть возможность регулировки из салона;
• не изменяет интерьер салона автомобиля;
• готова к работе сразу после запуска;
• высокая мощность отдачи.

Отрицательные свойства:

• требуется более сложный монтаж, чем при установке электрообогревателя;
• происходит дополнительный расход топлива при работе отопителя;
• стоимость выше, чем у электрообогревателя;
• появляется дополнительный шум от работы прибора.

Дополнительный радиатор

Многие ставят еще один радиатор в задней части салона. Его подключают в качестве последовательного устройства в цепи охлаждения вместе со штатной печкой. Для этого проводят трубки по салону, а затем крепят радиатор с вентилятором.

Дополнительный радиатор

Положительные свойства:

• принцип работы такой же, как у штатного прибора обогрева;
• достаточный разогрев после выхода мотора в рабочий температурный режим;
• купить дополнительный радиатор для своей марки автомобиля можно в любом автомагазине;
• стоимость его ниже, чем автономного отопителя.

Отрицательные свойства:

• требуется грамотный монтаж и дополнительные материалы, работы (трубки, пайка, изоляция трубок);
• работа его зависит от прогрева мотора;
• потребуется нарушить обивку салона, чтобы скрыть проводку;
• не всегда получается желаемый эффект от монтажа;
• необходима дополнительная заливка антифриза в систему охлаждения.
