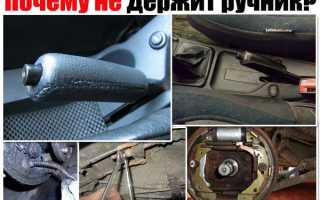

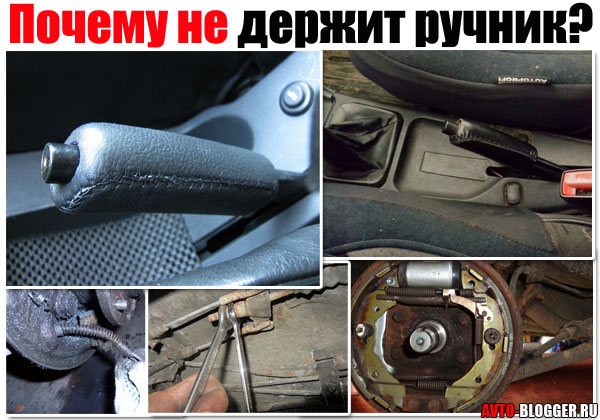

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам. Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться …

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Возможные неисправности или почему не работает ручной тормоз

• Полный износ тормозных накладок (скрежет тормозов).

Замените тормозные колодки (лучше одновременно все на одной оси).

Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии – замените их.

В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями на педаль тормоза.

Замасленные диски и барабаны очистите, колодки замените (в крайнем случае сточите на наждаке). Категорически запрещается очищать колодки растворителями! Устраните причину замасливания (замените сальник полуоси).

Как правильно отрегулировать ручник.

Стояночный тормоз: регулировка ручника.

Не держит ручник часть 2(обрезаю пружинки)

Причины неисправностей

Теперь нужно определить, почему не держит стояночный тормоз или ручник на автомобиле.

Многие из причин довольно простые и распространённые. Их можно диагностировать и устранить в считанные минуты:

1. Износились задние колодки. Это из самых частых причин, почему не работает на автомобиле ручник. При такой неисправности параллельно водитель может слышать сильный скрежет при нажатии на педаль тормоза. Подтягиванием тросика проблему никак не решить. Придётся сначала установить новые колодки. Причём крайне важно менять колодки одновременно с двух сторон, вне зависимости от того, в каком состоянии находится второй элемент на оси.
2. Неправильная регулировка. Говоря про причины, из-за которых ручник не держит на месте автомобиль, очень часто оказывается, что всё дело в регулировке. Регулировочный болт ослаб, а потому решается проблема путём подтяжки.
3. Заклинивание троса в оболочке. Это проблема, характерная после длительной эксплуатации автомобиля, то есть встречается на машинах с пробегом более 5 лет. В полость между тросом и оболочкой постепенно может проникать влага. Образуется ржавчина, и происходит заклинивание. Можно попытаться решить проблему, разобрав и смазав тросик, либо заменить его в сборе.
4. Обрыв троса. Обрыв может произойти под автомобилем или непосредственно на месте соединения с рычагом. Решается вопрос только путём замены.
5. Образование наледи, налипание соли и реагентов на накладках. Не самое частое явление. Но если зимой ездить по лужам, а затем оставлять авто на морозе, тогда такой сценарий не исключается;
6. Масло или тормозная жидкость на колодках. Такое может произойти при течи цилиндра или сальника. Сцепление тормоза оказывается недостаточным, жидкость провоцирует проскальзывание. Сначала устраняется течь, затем очищается поверхность колодки.
7. Проблемы с гидравликой. Актуально для машин с гидравлическим стояночным тормозом. Здесь обычно вытекает сама рабочая жидкость, падает необходимый уровень. Требуется частичный ремонт или замена компонентов.

Причины действительно могут быть различными. Не всегда замена компонентов является единственным выходом из ситуации. Но если колодка демонстрирует признаки износа и повреждения, тогда на профилактические меры рассчитывать не стоит. Только замена.

регулировка ручника на дисковых тормозах.

Как подтянуть или ослабить ручник на ВАЗ 2110, 2112, Калине, Гранте, Приоре и 2114 и 2115

Как работает ручник, наглядно.

Сколько стоит подтянуть ручник?

В зависимости от региона вашего проживания, цены могут отличаться в 2-3 раза. Например, в Москве и Московской области такая «пустяковая» работа может стоить 300-1000 рублей, все зависит от жадности автосервисов. В провинции подтяжка ручника обойдется в сумму около 100-250 рублей.

Проще всего сделать эту работу своими руками (делов минут на 10), но для этого понадобится гараж с ямой, либо эстакада.

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

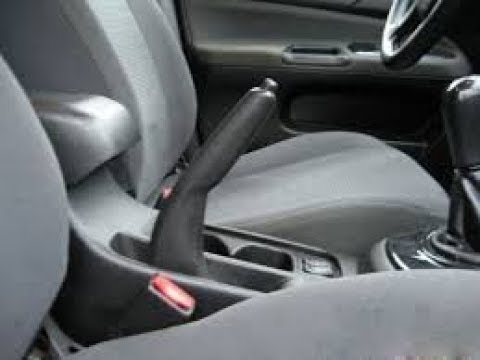

Не держит ручник(тормоз)?Вот главная причина этого!

Стоимость профессиональной регулировки

Обращаться в автосервис или нет, каждый автомобилист решает для себя сам. Если ручник совершенно не держит машину, проблема может крыться в неправильной регулировке. Обратившись в автосервис, от клиента потребуют не менее 300-500 рублей за такую процедуру. В столичных СТО цены и вовсе находятся на уровне 1000 рублей.

И что в такой ситуации делать, нужно определяться заранее. Самостоятельно отрегулировать тросик ручника вовсе не сложно. Если проблема кроется в его обрыве и нужна замена, тогда более рациональным решением станет отдать машину в сервис, где специалист сможет натянуть новый качественный тросик ручника.

Трос ручника может не только ослабевать, но и затягиваться сильнее необходимого. В обоих случаях рекомендуется выполнить регулировку.

Если вы решили самостоятельно решить вопрос с регулировкой, не лишним будет ознакомиться с инструкцией.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

Заклинило ручник

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Передние такие же, 13-е на сухой дороге все чудесно. На мокрой при интенсивном торможении легкая жопа склонна теперь к блокированию. Собираюсь для начала заменить комплект уставших стоек и похимичить с колдуном (с непредсказуемым результатом) Если эффект окажется недостаточным, то придется вперед ставить 14-е ручник – зверь. Просто мечта. 7 щелчков (хорошо в плане подвижности и живучести тросов), но уже на 3-4 щелчке “двумя пальчиками” машина стоит колом.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

• Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
• Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
• Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Как отрегулировать стояночный тормоз на Тойота Камри 2008 гв / TOYOTA CAMRY

Одним из элементов тормозной системы автомобиля выступает стояночный тормоз, в кругах автомобилистов его называют ручником. Механизм нужен для того, чтобы авто, во время стоянки оставалось на месте (особенно на уклонах). Каждый уважающий себя автомобилист просто обязан знать, как подтянуть ручник.

Как решить проблему

Закономерно автомобилистов интересует, что им делать, если заклинило ручник, и чем это может обернуться.

Существует 2 основные ситуации при проблемах со стояночным тормозом:

автомобиль не хочет сниматься с ручника;

машину не удаётся поставить на ручник.

Справедливо будет назвать заклиниванием именно первую ситуацию. О ней и расскажем подробнее.

Поскольку ручник никак не отпускает и продолжает блокировать колёса, важно для начала исключить вариант с примерзанием. Если сейчас тёплый сезон, заморозков не было ночью или во время простоя машины, заклинивание произошло именно по механическим причинам. Возникли те или иные поломки.

Здесь есть несколько потенциальных виновников и способов решения проблемы.

• Заклинивание или поломка тросика ручника. Его требуется осмотреть, попробовать отрегулировать. Если дефект серьёзный, придётся менять.
• Заклинивание по причине образования ржавчины. Актуально для машин, которые долгое время стояли без работы, не эксплуатировались. При этом авто хранилось во влажной среде. Ржавчина сцепила колодки, суппорт или тормозной диск (барабан). Здесь потребуется демонтаж, очистка или замена элементов.
• Раскисли накладки колодок, из-за чего прилипли к барабанам. Наверняка придётся решать проблему заменой элементов.

Некоторые автомобилисты советуют попытаться тронуться вперёд и назад, постучать молотком по проблемному узлу, вставить в зазор между заклинившей колодкой монтировку, и вручную попытаться разжать.

В действительности такие действия могут привести к серьёзным последствиям. Лучше внимательно осмотреть состояние ручника, определить причину заклинивания, и аккуратно её устранить путём последовательного демонтажа, либо обратившись в автосервис.

Если же проблема связана с тем, что колодка примёрзла, что можно определить по наличию ледяной корки и косвенным признакам в виде езды по лужам и отрицательной температуры, она решается намного проще.

Как решить проблему заклинивания ручника на морозе

Когда ваш стояночный тормоз вдруг заклинил после продолжительной стоянки на морозе, очень высока вероятность примерзания тормозных колодок.

Такую проблему можно довольно быстро решить несколькими доступными способами.

1. Применение размораживателей. Это специальные жидкости, в основном на спиртовой основе. Найти их можно в специализированных магазинах в отделе автохимии. Принцип использования средств предельно простой. Нужно распылить его на замёрзший узел, подождать некоторое время, после чего попробовать разблокировать ручник. Если вы проживаете в регионе с холодной и влажной зимой, иметь при себе подобный баллончик никогда не будет лишним.
2. Использование строительного фена. Очень надёжный, эффективный и быстрый способ убрать корку льда с ручного тормоза. Проблема лишь в том, что далеко не у каждого автомобилиста в распоряжении есть такой фен. Плюс для подключения потребуется бытовая розетка, либо же автомобильный инвертор. Альтернативой выступает обычный бытовой фен, но его мощности недостаточно, чтобы быстро решить вопрос. Придётся дольше подержать прибор, направленный на тормоза. Здесь вопрос с подключением к электросети остаётся актуальным тоже.
3. Разморозка с помощью собственной выхлопной трубы. Смысл достаточно простой. Вам потребуется резиновый шланг, диаметра которого достаточно, чтобы насадить на выхлопную трубу. Длины также должно хватить, чтобы протянуть второй конец шланга к тормозам. Далее заводите машину, начинаете прогревать. Из выхлопной трубы выходит горячий воздух, он проходит по шлангу, и прогревает ручник.
4. Подручные жидкости. Ещё один способ подразумевает использование подходящих жидкостей. К числу таких можно отнести незамерзайку, спирт или бензин. Их наносят на колодки и выжидают некоторое время. Как только лёд оттает, ручник удастся разблокировать.

А есть 2 метода, от которых стоит отказаться. Их допускается применять только в самом крайнем случае. А даже в этой ситуации лучше обойтись без подобных мер.

К числу плохих идей для разморозки заклинившего ручника относят такие методы.

• Горячая вода. На улице сильный мороз, из-за которого примёрзли колодки. Сами элементы тормозной системы также холодные. Теперь представьте, что на детали резко попадает большое количество горячей воды, кипятка. Это ведёт к резкому температурному перепаду. Как итог, металл может треснуть. Это приведёт к поломке дорогостоящих узлов, к необходимости их замены. Потому идея с кипятком категорически не приветствуется.
• Физическое воздействие. Довольно часто автомобилисты пытаются решить проблему заклинивания из-за замерзания или механических поломок с помощью физической силы. Пытаться сорвать ручник, если он заклинил, настоятельно не рекомендуется. Если же иного выхода нет, следует сесть за руль, завести мотор, короткими нажатиями на газ попытаться раскачать автомобиль вперёд и назад.

Срыв ручника физическими усилиями потенциально может нанести серьёзный урон элементам подвески и тормозной системы.

Потому эти методы обязательно входят в список запрещённых. Только в определённых обстоятельствах, когда иного решения нет и быть не может, допускается их применение.

Вряд ли стоит говорить о том, что разводить открытый костёр около машины, дабы растопить примёрзшие колодки, самая худшая идея среди всех существующих.

Заклинивший» ручник явление не редкое. Но найти выход из сложившейся ситуации можно всегда. В некоторых случаях проблема решается буквально за несколько минут, и каких дорогостоящих ремонтных работ проводить не приходится. Если же заклинивание связано с неисправностями в узле ручного стояночного тормоза, попытайтесь решить проблему своими силами, либо обращайтесь в автосервис. При залипании ручника может потребоваться эвакуатор, чтобы доставить машину к сервису для устранения неполадки.

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам. Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться …

СОДЕРЖАНИЕ СТАТЬИ

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

1. Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
2. Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
3. Создает управляемый занос (необходимо обладать определенными навыками).
4. Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

1. Привод ручника.
2. Исполнительный механизм.
3. Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Почему не держит стояночный тормоз и как его подтянуть

Как правило, неисправности, возникающие в достаточно примитивной системе стояночного тормоза, происходят по вине неопытного водителя, забывающего при трогании с места привести рычаг в исходное положение. Хотя на приборной панели горит лампочка (должна гореть), которая сигнализирует как раз о том, что автомобиль стоит на «ручнике», случаи не выключения тормоза далеко не редки. В результате становится необходимой регулировка ручного тормоза, так как постоянная готовность его к работе очень важна с точки зрения безопасности.

Назначение ручника

Стояночный или ручной тормоз предназначен для удержания автомобиля на месте во время длительной стоянки. Он также используется для аварийного, экстренного торможения во время движения и в качестве притормаживающего устройства, если использование основного, ножного, затруднено. Это может иметь место, когда, например, надо одновременно «газовать» и при этом удерживать автомобиль от скатывания.

Устройство ручника

Стояночная тормозная система довольно проста по устройству. Она состоит из тормозных механизмов задних колес, определенных для данного класса автомобиля, и механического привода.

Механический привод включает в себя:

• рычаг «ручника», расположенный в кабине рядом с водительским креслом на осевой диаметральной линии;
• передний и задний приводные тросы.

Задний трос своими концами включен в рычаги ручного привода тормозных колодок. На месте перехода переднего троса в задние участки расположен уравнитель с регулировочной гайкой, контргайкой и оттяжной пружиной. Через эту пружину наконечник переднего троса прикреплен к кронштейну на корпусе кузова. Пружина постоянно возвращает уравнитель в исходное положение и ослабляет тросы при отпускании рычага ручника. Именно здесь производится регулировка стояночного тормоза.

Неисправности стояночного тормоза

Как правило, неисправности сводятся к тому, что ручник просто напросто не держит машину и необходимо лишь отрегулировать (подтянуть) его. С такой проблемой постоянно сталкиваются владельцы отечественных автомобилей. Вторая наиболее часто встречающаяся неисправность стояночного устройства — не горит, или же наоборот, постоянно горит лампочка стояночного тормоза.

Регулировка, или как подтянуть стояночный тормоз

Как уже было сказано, механический привод ручника включен в те же тормозные колодки задних колес, которые приводятся в действие и основными, гидравлическими тормозами автомобиля. Поэтому мы не будем касаться неисправностей, имеющих место в самом барабане – тормозном механизме задних колес. Ведь в противном случае не работали бы основные.

Итак, если не работает стояночный тормоз, есть необходимость его отрегулировать. Для этого нам понадобятся гаечный ключ на 13, пассатижи и эстакада или смотровая яма.

Произведите следующие последовательные действия:

1. поставьте автомобиль на смотровую яму или загоните на эстакаду;
2. поднимите «ручник» на 2 щелчка;
3. спуститесь под днище, ослабьте контргайку уравнителя;
4. заворачивайте регулировочную гайку до натяжения тросика;
5. затяните контргайку.

А если регулировочная гайка уже не натягивает трос? Это может иметь место на старых, долго эксплуатируемых автомобилях. В этом случае требуется его замена, так как от времени трос уже предельно вытянулся. Необходимо менять трос также при наличии признаков сильного износа, чтобы он не оборвался в самый неподходящий момент.

Не горит (горит постоянно) лампочка ручника

Тут сложно дать общую рекомендацию, в каждом отдельном случае необходимо найти электросхему для автомобиля, и уже по ней попытаться устранить возникшую неисправность. И если в первом случае лампочка могла просто перегореть, то при постоянном ее горении возможны замыкания в электросистеме, повлекшие за собой нарушение в индикации на панели приборов.

Проверка состояния

По окончании работ, проверьте, насколько хорошо держит ручник. Для этого поставьте машину на склоне и оттяните на себя рычаг до фиксации. Убедитесь, что лампочка горит. Попробуйте подтолкнуть автомобиль. Стояночный тормоз должен надежно удерживать вашу машину на месте. В случае необходимости можно ещё подтянуть трос.

Эти действия желательно совершать регулярно, чтобы внезапный отказ не застал врасплох. Начиная движение, всегда обращайте внимание на панель приборов, и, трогаясь, убедитесь, что лампочка (датчик включения ручника) не горит.

Причины регулировки стояночного механизма

Проверять состояние тормозов следует один раз на 30 000 километров пробега или ежемесячно. При подозрении, что с устройством что-то не так, проверять деталь можно и чаще, тем более что в такой проверке нет ничего сложного, и она проходит очень быстро.

• Можно заехать на крутой подъем и хорошо натянуть рукоятку ручника. Если машина не начинает скатываться после того, как вы отпустили основную педаль, значит, всё в порядке. Если же автомобиль начинает двигаться, попробуйте сильнее подтянуть рукоятку, то же самое? Можете смело загонять машину на смотровую яму и менять расходные части.
• Есть еще один способ проверки работоспособности. Включите первую передачу, подтяните ручку ручника и неспешно, плавно, начинайте трогаться, если ручник работает, у вас ничего не выйдет, и мотор попросту заглохнет. Если машина хоть и туго, но поедет, значит, ручник нужно подтянуть, безопасность движения уже под угрозой. Для этого опять же загоните машину на яму и осмотрите систему.

Почему может не работать ручник:

1. Трос сильно ослаб.
2. Стерлись колодки.
3. Большой зазор между накладками и диском (барабаном).

Когда нужно проводить регулировку ручного тормоза

Правильная работа системы стояночного тормоза обеспечивает безопасность дорожного движения, соответственно, она всегда должна работать исправно.

Ручник нужно подтягивать и настраивать, когда:

• менялись накладки или диски (барабаны);
• регулировались тормозные колодки или накладки;
• заменён трос ручного тормоза;
• произведён обратный монтаж регулирующего механизма;
• сильно вырос свободный ход ручки стояночного механизма.

Чтобы исправить систему, можно поехать на станцию технического обслуживания, но можно сделать это и самому, для этого нужно знать — как правильно произвести регулировку стояночного тормоза.

В принципе, обладая общим представлением о процессе, вы сможете подтянуть стояночный механизм. Единственное, о чем следует помнить, перед тем как подтянуть тросик ручника это то, что весь процесс должен проходить с соблюдением техники безопасности и в отведенном для этого месте. В противном случае возможно нанесение вреда человеку, который занимается ремонтом.

Принцип работы ручного тормоза ВАЗ 2110

Мазда трибьют
Фиксация тормозных барабанов и колес автомобиля происходит в следствие прижатия к ним тормозных колодок. Привод их осуществляется рычагом через систему тросов, кронштейнов и пружин.

Натяжение тросов (8) задается рычагом (2), а фиксация его в определенном натяжении — храповиком (11). Снять трос с рабочего положения можно нажатием кнопки (1), выводом из зацепления с храповиком «собачки» (10) и опусканием рычага в крайнее нижнее положение.

Поскольку механизм регулировки тросов находится под днищем автомобиля — на штоке (4) установлено резиновое уплотнение (3), препятствующее поступлению в салон грязи и пыли извне. По той же причине и сами троса находятся в защитной оплетке (9).

Натяжение тросов (к левому и правому колесу) ручного тормоза производится единовременно путем перемещения делителя (5) по штоку (4) закручиванием гайки (6) и фиксации ее контргайкой (7).

По своей сути, конструкция системы стояночного тормоза автомобиля ВАЗ 2110 — довольно проста. В этом секрет ее надежности. Слабым звеном системы считаются тормозные троса или точнее их ослабление. Причин тому несколько:

• износ тормозных колодок;
• вытягивание троса от времени;
• ослабление мест крепления.

Самым простым решением и устранением данной неисправности является подтяжка тросов. В силу простоты и малой трудозатратности редкий сервис откажется помочь автолюбителю в данной проблеме.

Цена вопроса — от 250 до 500 рублей. Мы же рассмотрим вариант с минимальной стоимостью. То есть подтянем троса своими руками.

Подготовка к процессу подтяжки тормозных тросов

Место:

• Гараж с ямой;
• Эстакада со свободным доступом к днищу автомобиля;
• Подъемник.

Инструмент:

• Два рожковых ключа на 13. Существенно облегчить работу поможет наличие головки с трещоткой;
• Подсветка (при необходимости);
• Средство для реанимации резьбовых соединений (WD-40 или ему подобные);
• Плоскогубцы;
• Щетка по металлу;
• Густая смазка (Литол, солидол или им подобные);
• Ветошь, перчатки.

Свободное время:

Минимум 30 минут.

Пошаговая инструкция подтяжки ручного тормоза

Автомобиль стоит на возвышенном месте или над гаражной ямой с выключенным двигателем

Рычаг ручного тормоза — в нижнем положении. Важно! Если работы проводятся сразу после выключения двигателя — существует опасность ожога о выхлопную систему. Очищаем узел натяжения от грязи и ржавчины металлической щеткой. Резьбовое соединение брызгаем средством WD-40 или ему подобным. Даем время для реакции WD-40 и резьбовому соединению и ослабляем контргайку. Закручиваем натяжную гайку на пять-шесть полных оборотов. Если накручивание гайки происходит достаточно трудно — целесообразно придерживать шток плоскогубцами. Это исключит вероятность проворачивание штока и деформации места его крепления к рычагу.

Производим проверку работы ручника из салона автомобиля

Если на третьем-четвертом щелчке заметно явное затруднение — цель достигнута. Если рычаг позволяет тянуть трос до седьмого-восьмого щелчка — производим подтяжку еще на пять-шесть оборотов натяжной гайки. Производим повторную проверку на количество щелчков. Если цель достигнута — фиксируем натяжную гайку контргайкой с достаточным усилием. Это исключит возможность ее самопроизвольного откручивания. Смазываем резьбу штока до и после гаек — это будет залогом отсутствия проблем при последующей подтяжке тросов. Собираем инструмент. Проверяем надежность фиксации. Для этого ставим автомобиль на ручник и пытаемся тронуться с места. Если двигатель заглох сразу после ослабления педали сцепления — все нормально. Хорошим экзаменом для ручного тормоза считается постановка автомобиля на плоскость с углом наклона 16-20 градусов. Исправный механизм должен удерживать автомобиль в неподвижном состоянии, независимо от загруженности салона и багажного отделения.

Видео-инструкцию по подтяжке ручника на ВАЗ 2110 вы найдете здесь:

На что еще следует обратить внимание

В идеале — оба тросика (для левого и правого колеса) должны синхронно прижимать колодки к тормозному барабану. Опытному водителю согласованность работы тросиков можно проверить даже в движении — автомобиль на ручнике не должен срываться в движение юзом (с заносом).

В стационарном состоянии данная процедура имеет следующий алгоритм:

• нужно приподнять заднюю ось авто до уровня, когда колеса перестанут касаются земли;
• раскрутить колеса до одинаковой скорости и поднять «ручник».

Если колеса остановились синхронно — все в порядке, если блокировка произошла асинхронно — значит, есть повод проверить стояночный тормоз самому или заехать на СТО.

Как подтянуть

Итак, ваш ручной тормоз не держит. Следовательно, нужно либо поменять, либо подтянуть его трос. Справиться с этим без особого труда может каждый. Признаком правильной регулировки выступает тот факт, что количество щелчков свободного хода рычага примерно – 5.

Регулировка троса ручника везде схожа и мало зависит от особенностей модели автомобиля, просто путем послабления троса выставляется зазор между накладками – колодками задних тормозов, тормоза (если ручник не держит одно колесо) машины.

Чтобы подтянуть трос ручника, следуйте таким правилам:

1. Поднимите машину на опору или закатите на смотровую яму.
2. Приподнимите ручку стояночного тормоза на 2-3 щелчка.
3. В барабане ослабьте контргайку, фиксирующую натяжку троса.
4. Путем вращения регулировочной гайки подтяните трос.

1. При правильной регулировке, натянутый ручник должен обеспечивать торможение, в чем можно убедиться, попытавшись покрутить диск машины.

В конце регулировки нужно поставить машину на землю и проверить ручник в действии, если все сделано правильно, автомобиль хорошо фиксируется на месте, его невозможно сдвинуть даже нескольким мужчинам. В противном случае необходимо заново подтянуть механизм.

Как работает ручник

Если говорить про классический ручной тормоз, то работает он элементарно. В салоне, под рукой водителя, имеется специальный рычаг. Он тросом, заключённым в оболочку, соединяется с регулировочным болтом. Последний соединён с планкой, по краям которой имеются 2 троса. Они уходят к двум задним колёсам.

Эта пара тросиков соединяются со скобой, отвечающей за то, чтобы сжимать и разжимать тормозные колодки, тем самым блокируя и снимая блокировку с задних тормозных барабанов.

Вытягивая ручку стояночного тормоза вверх, происходит натяжение тросиков. В барабанах разжимаются специальные скобы, они разводят тормозные колодки, и тем самым создаётся принудительная блокировка колёс.

Но важно понимать, что далеко не на всех автомобилях используются тросовые или механические ручные тормоза. Всё чаще можно встретить системы на основе гидравлики. Обычно они устанавливаются на автомобилях, где сзади стоят не классические барабаны, а тормозные диски. В гидравлической системе дублируется принцип действия основной системы торможения.

Поднимая ручку тормоза, специальный поршень создаёт давление, которое воздействует на тормозные диски, что приводит к блокировке.

Если к гидравлической системе ручного тормоза произошёл отказ, то причины подобных неисправностей будут отличаться от тех, которые характерны для тросового узла.
