подсказки

• Во многих автомобилях есть несколько слотов для дополнительных предохранителей – просто убедитесь, что используете правильную силу тока (в предохранителе будет небольшое число, указывающее на усиление).
• Существует три типа предохранителей: цилиндрические стеклянные предохранители с металлическими концами; квадратные пластиковые предохранители с двумя металлическими зубцами; и цилиндрические пластмассовые плавкие предохранители без покрытия по нити. Все предохранители в вашем автомобиле будут использовать один из этих трех типов.
• Как только вы узнаете, какой тип использует ваш автомобиль, неплохо было бы купить коробку с различными предохранителями разной силы тока для хранения в перчаточном ящике.
• Если вы замените предохранитель, и он продолжает гореть, возможно, где-то произошло короткое замыкание. Запишитесь на прием к вашему механику.

Как заменить предохранитель прикуривателя

Предохранитель стеклоподъемника

Каждый водитель должен внимательно изучить, сколько и какие ПП присутствуют в его машине. Разумеется, возить с собой такое же количество запасных автопредохранителей не нужно, но иметь твёрдый запас по всем номиналам (по 2-4 штуки) жизненно необходимо. Поскольку стоят они недорого, а места занимают ещё меньше, проблем с их хранением не возникнет. А вот поискать их среди другого хлама может оказаться куда более сложной задачей. Помните, что такая потребность может возникнуть в любой момент, а если с электрической частью авто не всё в порядке, то до устранения неисправности замена может потребоваться не одна.

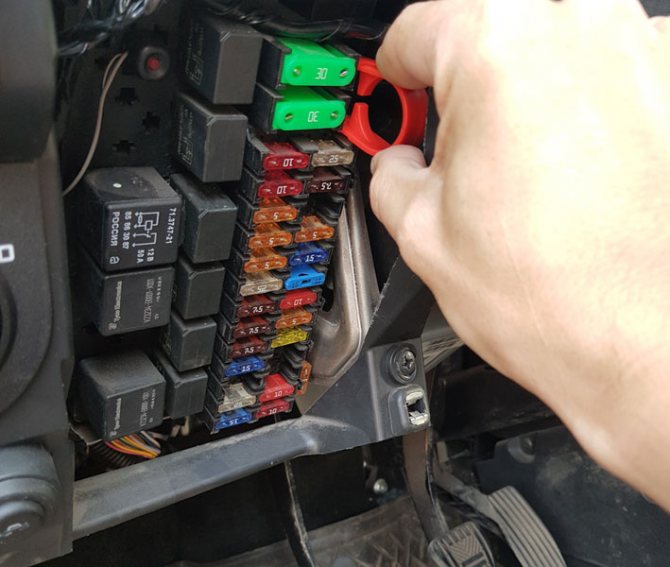

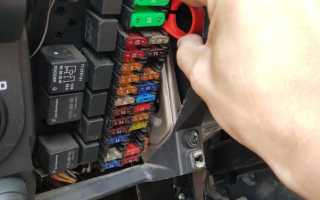

Производить эту операцию нужно обязательно при выключенном зажигании, для страховки ключ лучше вообще вытащить. Не забудьте и отсоединить минусовую клемму аккумулятора. Дальнейшие действия предельно просты – открываем крышку (прижимной механизм может быть разным), находим нашу деталь, вытаскиваем её с помощью пинцета. Пинцет желательно использовать фирменный, его обычно прячут на крышке блока. Не следует пытаться вытащить предохранитель слишком тонким пинцетом. Если его поблизости нет, то пассатижи найдутся наверняка – ими тоже можно аккуратно воспользоваться. Ставить предохранитель прикуривателя взамен сгоревшего нужно такой же. Если подходящего под рукой нет – придётся обойтись без использования прибора, подключённого к прикуривателю, пока не купите нужный. Многие решают проблему установкой «жучков» в виде проволоки или скрепки – настоятельно рекомендуем отказаться от такого варианта, поскольку это грозит серьёзными последствиями и для остальной электроники, и для автомобиля (известно немало случаев, когда такая самодеятельность заканчивалась пожаром).

Редко, но встречаются ситуации, когда ПП расплавился и не желает извлекаться. Применять силу в таких случаях недопустимо – вы рискуете сломать всю панель

Пробуйте осторожно расшатывать корпус. При достаточном упорстве и настойчивости рано или поздно предохранитель будет извлечён

В крайнем случае, можно попробовать поддеть его кончиком отвёртки, ножа или иного острого предмета. Применив грубую силу, вы можете повредить посадочные места, что определённо создаст вам новую головную боль.

Но подобные проблемы встречаются крайне редко, так что замена ПП – операция простейшая, с которой в силах справиться даже ребенку (образно говоря, не сочтите за руководство к действию). Гораздо важнее выяснить, из-за чего автопредохранитель вышел из строя, какой из приборов ответственен за возникновение аварийной ситуации. Возможно, для этого придётся производить замеры тестером, и, если источник повышенной мощности будет найден, лучше откажитесь от его использования. В любом случае ему можно найти подходящую замену, купив аналогичное устройство, но потребляющее меньше мощности.

Замена блока предохранителей на авто ваз 2104

Как не нужно менять предохранители. Или почему может загорется авто.

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

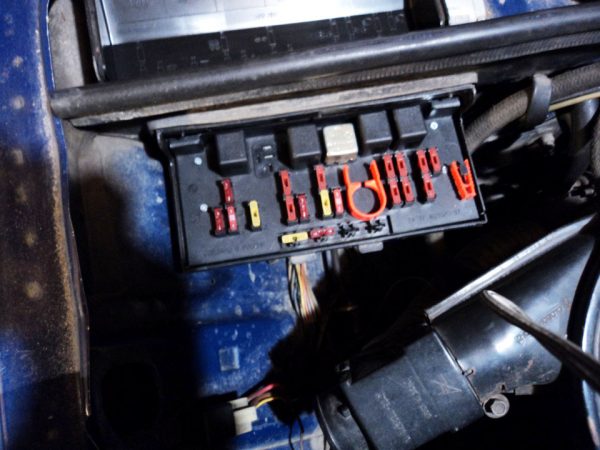

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

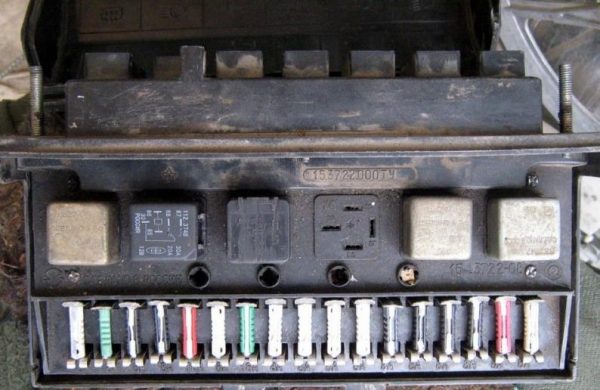

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

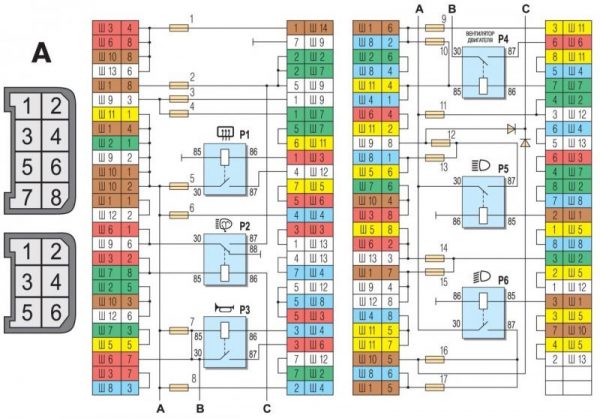

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Таблица: какой предохранитель за что отвечает

Устройство, виды и принцип действия

Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.

Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:

1. С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
2. Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
3. Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
4. Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.

замена предохранителя авто

Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).

Для работы в цепях высокого напряжения используют и другие типы защитных механизмов: газовые, жидкостные. Есть даже стреляющие. В обычных условиях их увидеть нельзя — это очень мощное оборудование.
