Общие сведения

Как уже было отмечено выше, различные датчики на авто ставятся не просто так. Они необходимы для эффективной работы системы в целом. Что же касается контроллера температуры наружного воздуха, то он по большей части носит информационный характер и показывает температуру за бортом. Но это касается не всех систем. Иногда датчик температуры охлаждающей среды подключен к электронным системам двигателя. Это нужно для запуска мотора в холодное время года и является очень удобным дополнением к функции «автозапуск».

К сожалению, далеко не все автомобили имеют встроенный на заводе датчик температуры. Во многих моделях ВАЗ такового не предусмотрено. Но не беда, рассмотрим, как его установить и чем примечателен данный процесс.

Виды датчиков, контролирующих температуру охлаждающей жидкости

Все датчики, устанавливаемые на современных автомобилях, делятся на магнитные и биметаллические. Самостоятельно определить конкретный тип, установленный на личном авто можно по скорости его реакции после запуска двигателя. Магнитный отличается мгновенной реакцией, и после запуска мотора сразу же показывает текущую температуру. Биметаллический вариант подобной «оперативностью» не отличаются, показывая верную температуру после небольшой паузы.

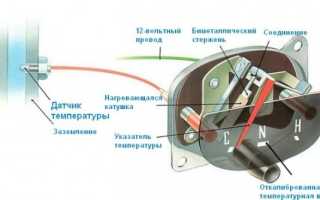

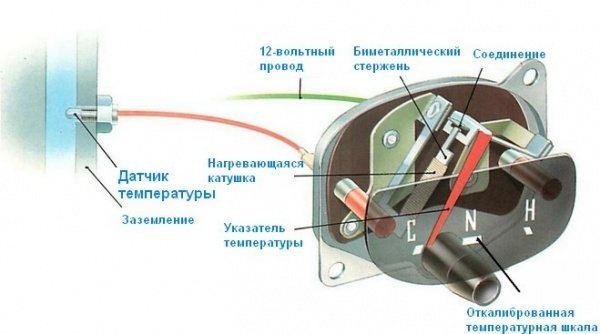

Принцип работы биметаллического (ленточного) датчика достаточно прост. Имеющийся блок управления изменяет силу тока в зависимости от текущей температуры циркулирующей жидкости, что приводит к нагреву катушки на металлической полоске. Она способна изменять свою длину соответственно температуре, и поворачивать закрепленную на ней стрелку, показывая текущую температуру жидкости.

Устройство магнитного датчика также не отличается сложностью. Он состоит из якоря с закрепленной на ней стрелкой, по бокам которого расположены две катушки, запитанные от бортовой электросети. Сопротивление катушек меняется в зависимости от проходящей силы тока, а она определяется текущей температурой двигателя. Существует еще один тип датчиков — капиллярные. В настоящее время он практически не используется в связи с неудобством конструкции.

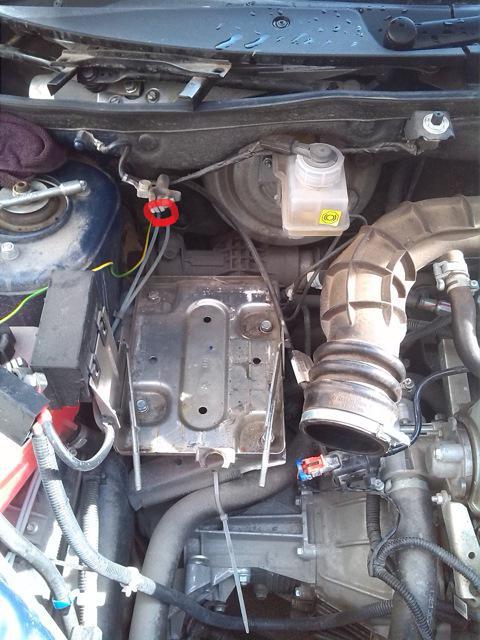

Где находится датчик температуры окружающей среды?

На разных марках автомобилей контроллер имеет различное расположение. Обусловлено это в большинстве случаев конструктивными отличиями машин. К примеру, на БМВ можно поставить датчик температуры непосредственно за бампером, а на ВАЗ — нет.

Тем не менее понять, где находится датчик температуры окружающей среды, достаточно просто. Нужно найти его номер в электрической схеме, и на этом все. В большинстве случаев он устанавливается около радиатора, обычно перед или за ним. Но бывает, что его монтируют сбоку. Главное требование — отсутствие температурных воздействий со стороны двигателя. Мотор греется и влияет на контроллер. Тот, в свою очередь, будет давать неверные показания.

Признаки неисправности и его замена

p, blockquote 28,0,0,0,0 —>

Основной признак неисправности датчика температуры наружного воздуха – неправильные показания. Проще всего проконтролировать показания температуры утром, когда автомобиль еще холодный, не может внести погрешность в измерения. Необходимо посмотреть температуру на термометре за окном, затем спуститься к машине, включить зажигание и проверить показания в автомобиле. Если вы живете не на 20-м этаже, то показания обоих термометров должны быть приблизительно одинаковыми.

p, blockquote 29,0,0,0,0 —> adsp-pro-12 —>

Далее следует завести двигатель, прогреть его, и проехать километра 2-3, измеряя показания температуры за бортом. Если температура будет «плавать», возможно, в датчик попала воза, грязь. Необходимо в гараже или на стоянке выключить зажигание, снять разъем датчика, демонтировать его. Далее надо вынуть его из корпуса, осмотреть состояние, в случае загрязнения протереть мягкой ветошью, смоченной в неагрессивном растворителе.

p, blockquote 30,0,0,0,0 —>

Можно проверить сопротивление датчика на различных температурах при помощи мультиметра, но для этого необходимо знать эталонные показатели. В интернете их найти трудно. Можно воспользоваться специальными справочниками.

p, blockquote 31,0,0,0,0 —>

Посмотреть и подобрать недорогие датчики температуры наружного воздуха для разных моделей автомобилей можно ЗДЕСЬ .

В некоторых случаях проще купить новый, он стоит относительно недорого. Новый датчик должен быть именно от этой модели автомобиля. Подключить и установить его просто. На следующий день после подключения можно оценить точность его показаний, как описано выше.

p, blockquote 33,0,0,0,0 —>

Датчик температуры всасываемого воздуха Ауди А6 С5 (проверка, чистка ДТВВ)

Замена датчик наружной температуры воздуха Пежо 307/Peugeot 307

«Лада Гранта»: монтаж датчика

Данный автомобиль оснащается контроллером только в максимальной комплектации. В остальных же случаях присутствует подготовка, то есть имеются все необходимые разъемы и провода для подключения. Это сделано для того, чтобы у водителя была возможность выполнить монтаж самостоятельно.

Тем не менее перед монтажом желательно проверить, отобразит ли приборная панель показания контроллера. Для этого необходимо нажать кнопку суточного пробега и включить зажигание. Так мы запускаем самодиагностику, в результате отображаются все индикаторы. Во время диагностики повторно нажимаем кнопку суточного пробега, что должно вызвать на дисплей версию 090 или же выше. Это укажет на возможность установки датчика

Для чего предназначен датчик

Прибор или устройство, показывающее температурные изменения в охлаждающей системе, имеет огромное значение для всей системы управления автомобильным мотором. Именно он осуществляет контроль над состоянием температуры антифриза в общей схеме охлаждающей системы.

Какие данные наиболее важны:

• Качество состава топливной смеси;
• Количество оборотов коленчатого вала за определённый период;
• Изменение угла опережения зажигания.

Датчик помогает определить, насколько быстро прогревается двигатель во время запуска, и обеспечивает его скорейшее прогревание, а также поддерживает ту самую оптимальную температуру, которая сохраняется при различных рабочих режимах.

Непосредственно установка

Как было отмечено выше, датчик температуры окружающей среды ВАЗ установить несложно. Особенно если все разъёмы предусмотрены заводом-изготовителем. Следующий этап — покупка датчика. Сложного ничего нет, идем в автомагазин и приобретем нужную нам вещь. Наиболее оптимальное место расположения датчика — вблизи радиатора. Массу можно накинуть на приваренную шпильку. Провода протянуть нужно в салон. Как это будет делаться, зависит только от вас. Самый удобный и короткий путь — через заглушку сцепления.Конечно без разборки панели приборов не обойтись. Демонтируем её и ищем 25-й контакт. Он как раз и предназначен для контроллера температуры окружающей среды. Показания на бортовом компьютере обычно появляются автоматически. Если же этого не случилось, сбрасываем клемму АКБ на 10-15 минут. После этого все должно заработать. Датчик температуры окружающей среды ВАЗ стоит копейки. Его установка не занимает много времени.

Что необходимо, чтобы определить неисправность датчика

К сожалению, как и любой другой механизм в автомобиле, датчик наружной температуры с течением времени может выйти из строя, после чего на приборную панель будут выводиться недостоверные сведения. Что же касается точных данных, то они доступны утром в тот момент, когда транспортное средство еще не успело прогреться, а кроме того, на авто установлено исправное приспособление. Если же автомобилист стал замечать, что данный компонент показывает недостоверные сведения, то, по всей видимости, требуется замена, однако, перед этим стоит проверить устройство на работоспособность. Для этого не требуется ехать в сервисный центр, по той простой причине, что все необходимое можно выполнить самостоятельно.

Как правило, процесс проверки датчика температуры снаружи состоит из следующего ряда достаточно простых и последовательных действий со стороны автомобилиста:

• изначально требуется сопоставить показания датчика, а также обычного термометра, установленного за окном;
• сведения с разных устройств должны быть примерно одинаковыми (допускается погрешность в один градус);
• далее требуется запустить двигатель в автомобиле, прогреть его, а также прокатиться на расстояние в пару километров;
• если в процессе поездки показания на щитке приборов будут периодически меняться, то вероятнее всего в кожух датчика попала влага;
• как правило, влага попадает в кожух датчика температуры в том случае, когда этот элемент установлен неправильно;
• если всему виной в действительности влага, то после остановки автомобиля устройство необходимо будет демонтировать, вынуть из кожуха и протереть;
• чистый компонент следует вернуть на прежнее место, а после выполнить подключение к питанию.

В том случае, когда после этих манипуляций показания все еще не соответствуют действительности, то проще будет приобрести новое устройство и выполнить замену датчика температуры воздуха снаружи автомобиля.

Как устанавливается датчик температуры окружающей среды на «Приоре»

Штатная комплектация предусматривает наличие данного контроллера. Но бывают случаи, когда он по тем или иным причинам отсутствует. К примеру, взяли машину б/у, а датчика нет или есть, но не работает.

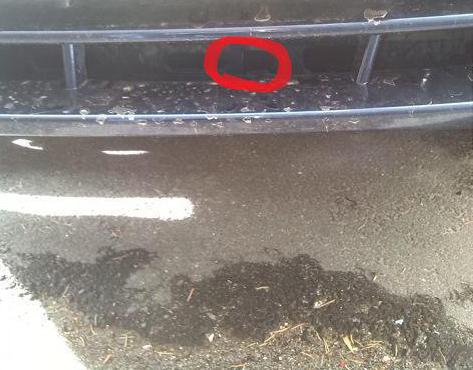

Впрочем, это не большая и проблема. Правда, для установки или замены потребуется снимать бампер, так как не всегда получается подлезть. Расположен он непосредственно за передним бампером и установлен на переднюю часть кузова. Если есть кондиционер, то таких датчиков будет два. Прежде всего необходимо проверить работоспособность старого. Наиболее оптимальный вариант — взять бытовой термометр и сравнить показания. Отклонения могут быть вызваны излишним напряжением на контактах.

Если датчик отсутствует, то устанавливаем его в соответствующее гнездо. Жгут проводов должен быть, поэтому остается только подсоединить и радоваться результату. Если же старый датчик барахлит, то вынимаем его, включаем зажигание и проверяем напряжение на соединительной колодке (жгут проводов). Оно должно быть в диапазоне 3,5 В. Если напряжение не поступает, значит, проблема где-то в цепи. Прозваниваем и устраняем.

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

Об установке контроллера на «Калине»

Давайте разберемся, как на данном авто установить датчик температуры окружающей среды. «Калина», к сожалению, нередко не имеет даже необходимых проводов, поэтому в салон их придется тянуть самостоятельно.

Для установки нужно снять бампер и установить датчик, желательно перед радиатором. Проводов всего два — масса и сигнальный. Массу цепляем за ближайший болт, например от гудка. Сигнальный провод приматываем к жгуту скотчем, хотя более предпочтительно использовать пластиковые хомуты. В салон вывести удобнее всего через заглушку, установленную возле аккумуляторной батареи. Снимаем приборку и подсоединяем датчик. Обычно температуру показывает сразу, даже клеммы скидывать не придется. Теперь вы знаете, где стоит датчик температуры окружающей среды на автомобилях ВАЗ.
