Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.
В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

• жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
• уплотнительной резинки под крышку;
• механизма впускного клапана;
• механизма выпускного клапана;
• двух клапанных мембран в виде прорезиненых тарелок;
• корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Правила выбора и монтажа пробок

Самым простым элементом, используемым при установке и сборке радиаторов, можно назвать алюминиевую пробку для радиаторов отопления. Но даже простейшее приспособление требует особого внимания, в противном случае при эксплуатации могут возникнуть большие проблемы.

Процесс установки радиаторной пробки нельзя назвать сложным, так как практически все они производятся одного типа, различными могут быть размеры или тип резьбы. Работают такие приспособления также по одному принципу.

Выбирая пробку для радиатора, важно учесть следующие моменты:

• Материалы радиатора и пробки должны обязательно сочетаться.
• Резьба пробки должна иметь определенный тип. Например, для установки с левой стороны батареи рекомендуется использовать левостороннюю резьбу, а с правой стороны устанавливается пробка радиатора отопления с правой резьбой.
• Отверстие в радиаторе может перекрываться глухой или проходной пробкой.
• Приспособление должно иметь эстетичный вид и соответствовать по цвету с отопительным прибором.
• Большое значение имеет диаметр резьбы в чугунной батарее на входе и выходе, пробки могут использоваться в качестве переходных элементов.

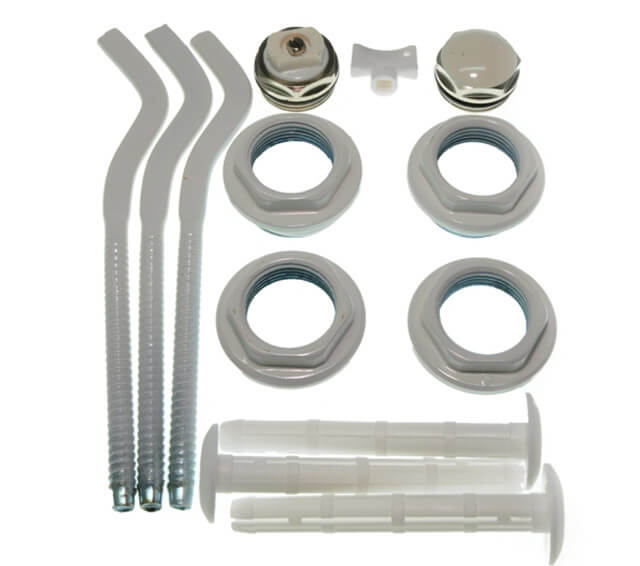

Чаще всего батарея укомплектовывается следующими приспособлениями:

• Пробки проходные для радиаторов в количестве 4 штук.
• Кронштейны для установки отопительного прибора и пластиковые анкеры для установки самих крепежных элементов. Для радиатора стандартных размеров требуется по 2 кронштейна и анкера.
• Заглушка и кран Маевского. Иногда второй элемент заменяют еще одной заглушкой.

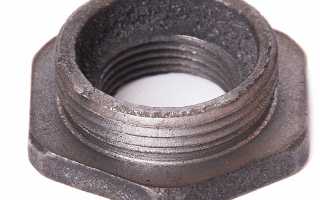

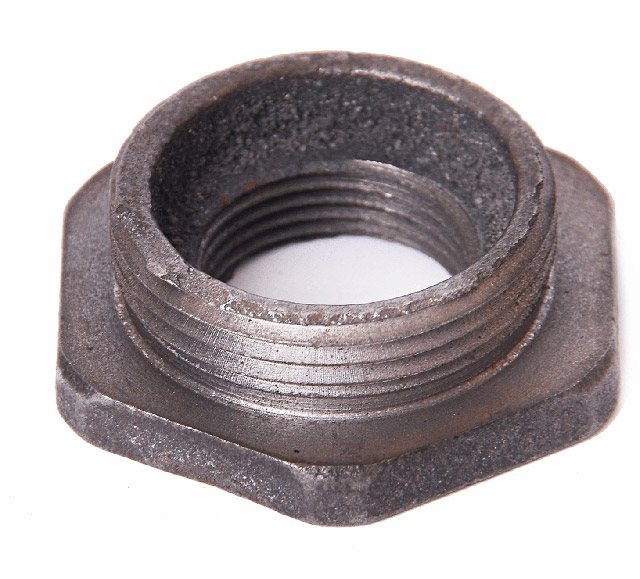

По принципу действия пробки делятся на два вида. В первом случае они просто перекрывают путь теплоносителю, другими словами выполняют функцию заглушки. Второй вид является переходником с одного диаметра на другой. В этом случае пробка с одной стороны имеет внешнюю резьбу, с другой стороны – внутреннюю.

Как проверить крышку радиатора.

Крышка расширительного бачка. Принцип работы. Просто о сложном

Устройство современного радиатора

Как работает герметик для радиатора: полезен ли он, какой лучше выбрать
Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

• двигателя;
• охлаждающей жидкости;
• окружающей среды;
• масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

• трубчато-пластинчатыми;
• трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

• шахматное;
• под углом;
• в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Классификация патрубков радиатора

По типу различают два типа патрубков:

• Подводные – через них осуществляется подача жидкости в элемент системы;
• Отводящий – обеспечивают отвод жидкости из устройства.

Следует отметить, что подводящие и отводящие патрубки должны подключаться соответственно их назначению, так как рассчитаны на определённую рабочую температуру (не допускается неправильное подключение). Подводящий патрубок радиатора получает наибольший износ, так как на него приходится поток жидкости с высокой температурой, что вследствие ведет к пересыханию резины.

Патрубок представляет собой резиновое изделие в виде трубки большого диаметра, подключаемой от термостата к верхнему входу радиатора. Большое сечение обеспечивает свободную циркуляцию жидкости.

Проверка крышки подручными средствами

Как проверить крышку расширительного бачка. устройство и принцип работы расширительного бачка

Проверить работу перепускного клапана достаточно просто. Для этого нужно отсоединить любой небольшой патрубок системы охлаждения на двигателе, например, подогрев заслонки или коллектора. Далее необходимо с помощью компрессора с манометром (чтобы знать точное подаваемое давление) необходимо подавать воздух в систему.

Значение давления, при котором срабатывает клапан, будет легко определить по шипению и бульканию, исходящему из элементов системы охлаждения

Обратите внимание, что в конце процедуры нельзя резко сбрасывать давление. Это грозит тем, что при открывании крышки антифриз может выплеснуться под давлением

Из расширительного бачка жидкость попадает в радиатор через обратный клапан. Он удерживает давление со стороны радиатора, однако спокойно открывается в случае, если там имеется полный вакуум. Проверка его проводится в два этапа:

1. Пальцем нужно попытаться приподнять пятачок клапана. В идеале он должен передвигаться с минимальным усилием (без механического сопротивления).
2. На холодном двигателе, когда в радиаторе нет избыточного давления необходимо установить пробку на ее посадочное место. Далее отсоединить трубочку, идущую на расширительный бачок системы охлаждения и через попробовать «надуть» радиатор. Клапан рассчитан на небольшое давление, поэтому у вас наверняка получится вдуть в радиатор небольшое количество избыточного воздуха. Это можно проверить, открутив крышку радиатора вновь. При этом должен быть слышен характерный шипящий звук исходящего из него воздуха. Вместо рта также можно использовать компрессор с манометром. Однако нужно следить, чтобы давление росло не резко.

Как правильно проверить крышку и устранить проблему

Первоначально окинуть взглядом деталь на предмет повреждений. Неосмотрительность-главный фактор, который может навредить всей охлаждающей системы и двигателя в целом. При покупке новой крышки следует ее проверить на наличие повреждений, так как возможен брак с магазина.

Если крышка без внешних дефектов, ее следует закрутить и завести двигатель. ДВС должен поработать, чтобы набрать рабочую температуру. После данного действия нужно осторожно прокручивать пробку против часовой стрелки. Должен появиться шипящий звук. Отсюда можно понять, что пробка, действительно, работает как надо.

Пока двигатель заведен, следует проверить толстые патрубки охлаждающего контура. Если в системе несоответствующее давление (низкое), то патрубки на работающем двигателе будут вдавленными.

Открутить крышку расширительного бачка и сдавить патрубок. После закрыть пробку и отпустить патрубок. Он должен прийти к изначальной форме при повседневном для силового агрегата давлении в охлаждающем контуре.

Лучшим вариантом для теста пробки бачка системы является насос с измерительным показателем уровня давления в контуре.

Как проверить крышку расширительного бачка на сброс давления

Диагностика элемента на автомобилях моделей Калина, Приора, Газель

Чтобы понять исправность крышки, нужно не только проверить ее состояние, но и произвести диагностику атмосферным воздухом. В специальных сервисных центрах используют оборудование-насос давления, которые нагнетают необходимое количество атмосфер. Им можно вычислить работоспособность клапанов в крышке расширительного бачка.

К примеру, у водителей на Приоре нет специального насоса, как ему проверить работоспособность крышки расширительного бачка?

Диагностика качества работы пробки будет менее точная, но все равно можно выявить неисправности работы клапанов:

1. Сначала следует заглушить двигатель.
2. Как силовой агрегат автомобиля немного постоит, выкрутить пробку с горловины расширительного бачка.
3. Провести осмотр детали на наличие ярко выраженных дефектов. Осмотреть резиновый уплотнитель внутри крышки.
4. Если пробка в исправном состоянии, вернуть крышку обратно и снова завести двигатель.
5. Ожидать, пока двигатель не наберет штатную температуру.
6. Взять пробку в руку и плавно откручивать до шипящего воздуха. Если он появился, то клапаны в пробке готовы к дальнейшей эксплуатации.
7. Двигатель заглушить и дать постоять.
8. Осмотреть прилегающих к контуру шлангов. Если они будут втянуты, то в системе давление ниже нормы. Соответственно, вакуумный клапан не справляется с регуляцией давления.

Основные неисправности охлаждающей системы двигателя

Как выполняется замена радиатора охлаждения лады калины

Система охлаждения двигателя автомобиля состоит из большого количества отдельных ее частей — радиатора, вентилятора, системы патрубков, датчиков. При некорректной работе хотя бы одного элемента хуже начинает работать вся система. Поэтому причиной поломки может быть:

• Засорение радиатора. Именно этот элемент предназначается для принудительного отвода тепловой энергии из двигателя. Если он засоряется снаружи (большое количество пыли и грязи попадает на его слоты) либо внутри (сердцевина забивается значительным количеством ржавчины и осадком с жидкости), то эффективность работы узла резко снижается. Соответственно, радиатор, как и всю систему охлаждения, необходимо периодически чистить как снаружи, так и изнутри с использованием специальных очистителей либо подручных средств.
• Неисправная помпа. По этой причине в системе охлаждения появляется либо течь из-под подшипника насоса охлаждения, либо нарушается циркулирование жидкости по рубашке охлаждения. Причин выхода насоса из строя несколько. Среди них банальный износ его лопастей либо внутренних частей, ослабление привода, нарушение герметичности. Зачастую на металлических крыльчатках можно наблюдать коррозию, а пластмассовую банально срывает и она проворачивается.
• Некорректная работа термостата. Основная задача этого узла состоит в том, чтобы блокировать поток антифриза или тосола в радиатор до тех пор, пока двигатель достаточно не прогрелся. На большинстве автомобилей он открывается только тогда, когда температура охлаждающей жидкости достигнет +87… +95°С. Соответственно, при его выходе из строя двигатель будет очень долго нагреваться, особенно в холодную погоду. Если термостат заклинил и не открывается вовсе, то температура в системе будет выше нормы вплоть до кипения. Когда открыт постоянно, то температура ниже нормы.
• Неисправность вентилятора охлаждения. В зависимости от типа его привода может быть много своих причин. Например, у вентилятора, приводимого в движение механически, может ослабеть натяжка привода. Если привод электрический, то причиной его отказа может быть неисправное термореле либо приводной электродвигатель. Если же привод гидравлический, то причина, скорее всего, кроется в недостаточном давлении (низком уровне) масла в системе.
• Разгерметизация системы. Утечка охлаждающей жидкости может быть в самых разных местах. Например, на патрубках, местах их соединений (на хомутах), в корпусе радиатора, на помпе, рубашке охлаждения головки блока цилиндров. В случае прогорания прокладки ГБЦ происходит смешивание охлаждающей жидкости с моторным маслом. Это не только приводит к снижению уровня антифриза, но и ухудшению характеристик масла, что оказывает дополнительную нагрузку на двигатель.
• Неисправность датчика температуры. Информация от него поступает на электронный блок управления, и на ее основании ЭБУ отдает команды на формирование оптимальной топливовоздушной смеси, включение/отключение вентилятора системы охлаждения и другие команды. Проверить датчик температуры можно с помощью мультиметра.
• Низкий уровень охлаждающей жидкости. Даже если система охлаждения полностью герметична и в ней нет мест утечек, то все равно со временем уровень антифриза в ней падает. Это случается по причине его испарения. Процесс этот достаточно долгий, однако автовладельцу необходимо периодически контролировать соответствующий уровень и при необходимости добавлять либо полностью менять охлаждающую жидкость, если подошел конец срока его эксплуатации.
• Негерметичность клапана пробки радиатора. В этом случае давление в системе охлаждения будет ниже нормы. Из-за этого жидкость будет кипеть даже при работе двигателя на холостом ходу. Также происходит сброс охлаждающей жидкости в расширительный бачок, но только после остановки двигателя. Также будет наблюдаться большой расход антифриза.

Еще одной неисправностью можно считать использование антифриза с неподходящими параметрами, например, обычной воды. Как известно, на морозе она кристаллизуется, что обычно приводит к механическим поломкам элементов системы охлаждения. Поэтому выбирать антифриз нужно в соответствии с требованиями автопроизводителя.

Основные элементы для монтажа радиатора

В большинстве случаев радиаторы продают в собранном виде, для работы прибор необходимо только зафиксировать на стене и подключить к системе отопления. Однако помимо этого потребуется приобрести дополнительные приспособления. К ним относится следующее:

• Проходная пробка для чугунного радиатора в количестве не менее 2 штук. Приспособление имеет отверстия с обеих сторон, в которых нарезана резьба.
• Заглушки, вкручивающиеся в корпус радиатора для предотвращения утечки теплоносителя.
• Краны Маевского для спуска воздуха из отопительного прибора.
• Приспособления для установки радиаторов, это могут быть металлические анкеры или специальные кронштейны.

Количество секций радиатора определяется потребностью в тепловой энергии, поэтому длина прибора отопления наращивается или укорачивается.

Современные специализированные магазины предлагают радиаторы и полный комплект приспособлений для их установки. Это позволяет подобрать элементы одного цвета в соответствии с цветом отопительного прибора. Кроме того в этом случае имеется возможность подобрать максимально совместимые материалы. К примеру, если батарея сделана из чугуна, то и пробки должны быть чугунными. Не рекомендуется использовать пробку для чугунного радиатора на медных приборах отопления.

Работа клапана

Поддержание давления на уровне 1,1 – 1,5 кг/см2 обеспечивается предохранительным клапаном крышки, открывающимся при превышении предельного значения.

Кроме того, после того, как двигатель остынет и ОЖ начинает уменьшаться в объёме, открывается атмосферный клапан – для впуска воздуха, во избежание возникновения излишнего разрежения в системе.

Для того, чтобы в полной мере оценить роль крышки расширительного бачка, необходимо подробнее ознакомиться с тем, как избыточное или недостаточное давление влияют на состояние не только системы охлаждения, но и двигателя в целом.

Чем опасен избыток или недостаток давления?

Чрезмерное воздействие изнутри на детали системы охлаждения способно, как минимум, привести к срыванию со штуцеров патрубков. Но могут быть и худшие последствия – разрывание корпуса термостата или расширительного бачка. Бывали также случаи разгерметизации радиаторов охлаждения двигателя или отопителя, а также прорыв паров через прокладку ГБЦ.

Пагубное влияние низкого давления не столь очевидно. Но именно оно приводит к закипанию антифриза.

А кипение не только нарушает теплоотвод от деталей, но и вызывает их кавитационную эрозию, то есть вырывание частиц металла с поверхности. Поверхность деталей становится как бы изрытой, что со временем становится причиной их разрушения.

В «зону риска» попадают такие дорогостоящие части мотора, как блок цилиндров и головка.

Если не будет открываться атмосферный клапан при охлаждении антифриза, то в системе охлаждения возникнет разрежение, достаточно сильное для того, чтобы спровоцировать подсос воздуха через уплотнительные прокладки, соединения патрубков со штуцерами и пр. Попавший в систему воздух образует паровоздушные пробки, «запирающие» трубопроводы и нарушающие циркуляцию ОЖ.

Резюмируя вышесказанное, можно кратко сформулировать ответ на вопрос о том, что будет если неисправна крышка расширительного бачка:

1. Разрушение элементов системы охлаждения.
2. Уменьшение срока службы некоторых узлов и агрегатов двигателя.
3. Нарушение циркуляции ОЖ.

Признаки неисправной пробки

Как определить неисправность?

Характерным признаком поломки предохранительного клапана, не «запирающего» расширительный бачок, является преждевременное (при температуре около 100°С) закипание антифриза, «выбрасывающегося» в бачок.

Иногда может идти пар из под капота, охлаждающая жидкость выплескивается на горячий выпускной коллектор. При этом стрелка температуры двигателя находится в зеленой зоне.

Но такое явление может быть вызвано также прогоранием прокладки ГБЦ и заклиниванием клапана термостата, из-за чего ОЖ не поступает в радиатор. Для того, чтобы установить работоспособность термостата, на ощупь проверьте верхний и нижний патрубки радиатора – они должны быть горячими.

Если «пробита» прокладка ГБЦ, то верхний патрубок станет твёрдым, как накачанная велосипедная шина – от избытка паров. Пробой прокладки также сопровождается повышенной дымностью выхлопа – из глушителя будет вырываться белый пар.

Также на некоторых иномарках, при откручивании крышки клапан отламывается и застревает в бачке. Этот факт указывает, что ваккумный клапан перестал работать. Пришло время заменить пробку.

Общие рекомендации

Опытные мастера и профессионалы рекомендуют принять во внимание следующие моменты:

• При использовании пробки чугунной радиаторной на отопительных приборах следует проявлять осторожность. Дело в том, что чугун легко поддается сжатию, но считается довольно хрупким материалом. Поэтому даже слабое механическое воздействие или удар о твердую поверхность может стать причиной образования микротрещин. Что касается стальных изделий, то они в этом плане более надежны.

Что такое расширительный бачок?

Бачок расширительный — узел жидкостной системы охлаждения двигателей внутреннего сгорания; емкость специальной конструкции, предназначенная для компенсации утечек и температурного расширения циркулирующей в системе охлаждающей жидкости.

Расширительные бачки используются и в других системах транспортных средств, тракторов и спецтехники: в гидроусилителе руля (ГУР) и в различных по назначению гидравлических системах. В целом по назначению и конструкции данные бачки схожи с бачками системы охлаждения, а об их отличительных особенностях рассказано ниже.

Расширительный бачок выполняет несколько функций:

• Компенсация температурного расширения охлаждающей жидкости при нагреве двигателя — излишки жидкости поступают из системы в бачок, препятствуя росту давления;
• Компенсация утечек охлаждающей жидкости — в бачке всегда хранится некоторый запас жидкости, которая при необходимости поступает в систему (после выброса жидкости атмосферу при перегреве, при возникновении незначительных утечек и т.д.);
• Контроль уровня охлаждающей жидкости в системе (с помощью соответствующих меток на корпусе бачка и встроенного датчика).

Наличие бачка в жидкостной системе охлаждения обусловлено особенностями и физическими свойствами охлаждающей жидкости — воды или антифризов. При повышении температуры жидкость, в соответствии с ее коэффициентом температурного расширения, увеличивается в объеме, что приводит и к повышению давления в системе. При чрезмерном росте температуры жидкость (особенно вода) может закипеть — в этом случае избыточное давление сбрасывается в атмосферу через встроенный в пробку радиатора паровой клапан. Однако при последующем охлаждении двигателя жидкость приобретает нормальный объем, а так как часть ее была утеряна при выпуске пара, давление в системе падает — при чрезмерном снижении давления открывается встроенный в пробку радиатора воздушный клапан, давление в системе выравнивается с атмосферным. В этом случае в систему попадает воздух, что может оказывать негативное влияние — в трубках радиатора образуются воздушные пробки, препятствующие нормальной циркуляции жидкости. Так что после стравливания пара необходимо пополнять уровень воды или антифриза.

Антифризы различных типов обладают более высоким по сравнению с водой коэффициентом температурного расширения, поэтому описанные выше процессы происходят более интенсивно. Для устранения данных негативных эффектов в систему охлаждения и вводится расширительный бачок, соединенный с радиатором. При повышении температуры излишки жидкости просто отводятся в бачок, а при охлаждении двигателя — возвращаются в систему. Это значительно повышает порог сброса пара в атмосферу и увеличивает интервал между пополнениями уровня жидкости в системе.

Система охлаждения двигателя и место в ней расширительного бачка

Расширительный бачок играет важную роль в работе системы охлаждения и всего силового агрегата, поэтому при любой неисправности его необходимо заменить. Чтобы подобрать нужный бачок и верно выполнить ремонт, следует сначала разобраться в существующих типах и особенностях этих деталей.

Сборка алюминиевых радиаторов отопления

для сборки алюминиевых радиаторов отопления нам понадобятся: универсальный ключ для американки и накидной гаечный ключ.

Примечание: при использовании металлических ключей — накидных и особенно рожковых, велика вероятность, повредить финишное покрытие на поверхности перечисленных изделий, как получилось в моем случае, так что обратите на это снимание и не повторите моей ошибки. Рекомендую использовать ключ пластиковый для радиаторных пробок, футорок и воздухоотводчиков, пример которого показан на фото.

Комплект для алюминиевых радиаторов отопления

При покупке радиаторов отопления купил сразу же и стандартные комплекты из расчета один комплект на один радиатор отопления, итого – 5 комплектов. В стандартный комплект входят: заглушка, воздухоотводчик (крана «маевского»), четыре футорки и уплотнительные кольца. Переходники должны иметь размер соответствующий диаметру труб подключаемых к радиаторам отопления.

В доме сделана система отопления с использованием полипропиленовых труб 25х3,5 мм, поэтому покупал комплекты с футорками для перехода с резьбы в отверстии секции радиатора, диаметр которой равен 1” на ¾”, это диаметр резьбы для установки фитингов и комплектующих, которые необходимы для подключения радиаторов к системе отопления.

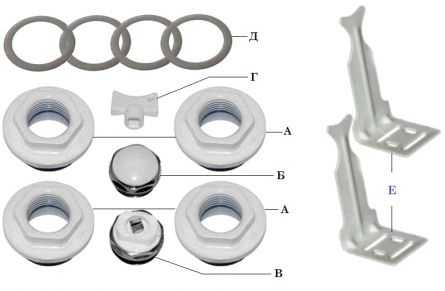

Наглядно рассмотрим стандартный комплект для алюминиевых радиаторов отопления:

• А – футорки переходные с внутренней резьбой ¾”.
• Б – заглушка с наружной резьбой ¾”.
• В – воздухоотводчик (кран «маевского») с наружной резьбой ¾”.
• Г – ключ от воздухоотводчика.
• Д – уплотнительные кольца (четыре уплотнителя под футорки и два под кран «маевского» и заглушку).

Также необходимо приобрести кронштейны для крепления радиаторов отопления к стене дома. Покупал угловые кронштейны из расчета — три кронштейна на один радиатор, два установил вверху, один внизу по центру радиатора отопления.

Как уже ранее говорил, у меня сделана однотрубная система отопления с диагональным подсоединением радиаторов отопления. Соответственно, исходя из этого, установку комплекта на радиаторы отопления осуществлял в следующем порядке:

Сначала установил в резьбовые отверстия радиатора футорки с левой и правой резьбой. Тут главное, не перепутать, какие футорки куда ставить. Если футорка имеет левую резьбу, а вы ошибочно вкручиваете ее в отверстие радиатора с правой резьбой (с правой стороны радиатора), то, конечно же, футорку закрутить не получится.

В этом случае не надо прикладывать усилий и пытаться завернуть футорку, используя трубный ключ – просто возьмите другую, с нужной (правой) резьбой. Установку футорок осуществлял через силиконовые прокладки, которые были в комплекте.

Установка американки и шарового крана

На входе теплоносителя в алюминиевый радиатор отопления установил шаровый кран с американкой 25х3/4”, такой же кран установил и на выходе теплоносителя из радиатора отопления (внизу). Сначала скрутил американку (А) с крана и установил ее на радиатор отопления (резьба Б вкручивается в резьбовое отверстие футорки). Такой способ позволяет удобно и надежно зафиксировать резьбовое соединение футорки и американки, чтобы в дальнейшем полностью исключить протечку теплоносителя.

Как видно на фото 5 на внутреннем диаметре американка имеет два шлица (Г), эти шлицы предназначены для затяжки американки с помощью специального ключа (В), которым я и осуществлял затяжку американок полипропиленового крана. Когда американка была зафиксирована к радиатору отопления, соединил ее с краном.

С левой стороны (внизу радиатора) установил заглушку, а в верхней части радиатора с правой стороны установил кран «маевского», для исключения завоздушивания как радиатора отопления, так и все системы в целом.

Важно! При установке комплекта на алюминиевый радиатор отопления, не забывайте устанавливать имеющиеся прокладки, чтобы не пришлось после подачи теплоносителя в систему отопления разбирать резьбовые соединения для исключения течи в местах их соединения. . Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления

Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Как устранить течь радиатора?

При ремонте заменяют уплотнения, через которые происходит подтекание, заделывают повреждения металлических деталей. Выполнять такие работы лучше в автоцентре, хотя незначительные повреждения легко убрать на месте. Принять окончательное решение и понять, как действовать, когда течет автомобильный радиатор, рекомендуется только после осмотра, поскольку перегрев мотора случается и по другим причинам.

Оптимальные способы решения проблемы выбирают с учетом конфигурации системы охлаждения, особенностей материалов, из которых сделаны патрубки, расширительный бачок, радиатор охлаждения автомобиля.

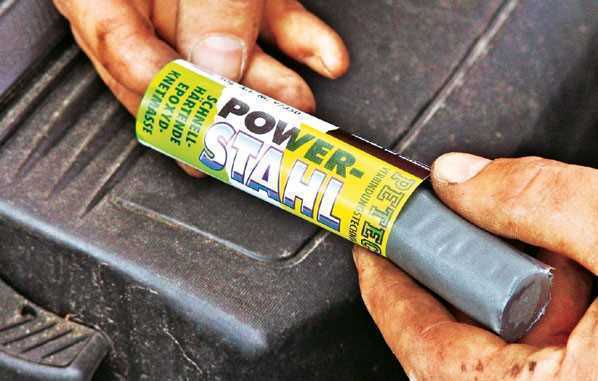

Холодной сваркой

Для заделки повреждений подойдет холодная сварочная смесь из металлического порошка. В основу вводят компоненты для затвердевания и быстрого схватывания (от 1 минуты до 1 часа), а затем наносят состав на подготовленную поверхность (очистка, обезжиривание).

Такая сварка не требует применения специального оборудования.

Герметиком

Полимерный герметик используют для временного устранения проблемы, чтобы появилась возможность добраться своим ходом до сервисного центра. Такой способ позволяет заделать патрубки с пробоинами или трещинами размерами до 2 мм при отвердении до рабочего состояния за 10 минут. Если полимерное средство не закрыло отверстие, то придется удалять материал и выбирать другой способ восстановления герметичности.

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз. Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

• плунжер перепускного клапана заедает (обычно с перекосом) при возвратном движении на сжатие;
• ослабление пружины крышки;
• при вытягивании атмосферного клапана из его посадочного места (седла) он заедает и/или не полностью возвращается на него;
• диаметр прокладки клапана по размеру больше, чем диаметр ее седла;
• растрескивание (эрозия) резиновых прокладок на внутренней поверхности крышки радиатора.

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

• при заедании перепускного клапана верхний патрубок радиатора вздувается;
• при заедании атмосферного клапана верхний патрубок радиатора втягивается.

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Какие фитинги могут потребоваться для сборки батарей

Схема установки чугунной батареи.

Если система отопления однотрубная, то понадобятся тройники следующих диаметров: для подводящей основной трубы, например, 25 мм, для отводящей к радиатору и обходной трубы по 20 мм. Если основная подающая труба имеет диаметр 35 мм, то трубы будут иметь диаметры 32-25-25.

На каждый радиатор отопления потребуется по два таких тройника. В продаже имеются как полипропиленовые радиаторные краны, так и металлические, которые стоят несколько дороже. Надежность и долговечность кранов зависит от качества теплоносителя. На каждый радиатор нужно по два таких крана.

Если стены построены из недостаточно твердого материала, необходимо использовать специальные кронштейны. После того как все необходимые материалы будут куплены, можно приступать к сборке и .

Перед тем как начнется сборка и монтаж биметаллических или чугунных батарей, необходимо сделать разметку того места, где они будут висеть. Для этого на стене делают отметки карандашом в местах крепления кронштейнов. Разметку необходимо производить по уровню. Кроме того, следует учитывать, что кронштейны необходимо крепить так, чтобы они располагались в промежутке между секциями батарей.

Производя разметку, необходимо учитывать и высоту радиаторов от подоконника и пола. Чтобы не сделать ошибок, радиаторы отопления прикладывают к стенам и наносят отметку таким образом, чтобы кронштейны после крепления оказались между секциями батареи.

После нанесения разметки на стены сверлят отверстия соответствующего диаметра. Диаметр отверстия должен совпадать с размером дюбеля, который идет в комплекте с радиатором. Затем вставляют дюбель и вкручивают в него сам кронштейн.

Особенности ремонта

Итак, замена крышки радиатора необходима в случае:

• наличия трещин, ржавчины, других признаков износа;
• неплотного прилегания вакуумного клапана;
• легкого сжимания пружины.

Сомнение, несвоевременность операции приведут к образованию течи, дисфункции системы охлаждения, поломке двигателя. Важно не экономить при покупке новой детали. При выборе ориентируйтесь на рекомендации завода-производителя, внимательно изучайте маркировку.

Обратившись в автосервис MT-AVTO, вы можете рассчитывать на точную диагностику, квалифицированную помощь в выборе запчасти, качественную и скорую замену элемента. Используется профессиональное высокотехнологичное оборудование, опыт работы автомехаников не менее пяти лет.

Термостат: назначение, признаки неисправности, замена

Термостат – устройство для регулировки температуры охлаждающей жидкости в системе, основное функциональное назначение которого – перекрывать поток антифриза во время разогрева двигателя. Принцип работы устройства довольно прост: перепускной и большой клапаны в зависимости от температуры перекрывают соответственно малый и большой контуры циркуляции охлаждающей жидкости. Центральным элементом устройства является тугоплавкий воск, который, расширяясь при нагревании и сжимаясь при охлаждении, изменяет положение поршня, регулирующего работу перепускного клапана.

Наиболее частая причина неправильной работы или выхода из строя термостата – заклинивание клапана. Самый простой способ, как определить неработающий термостат

, — на ощупь. Процесс тестирования довольно прост: нужно запустить двигатель и периодически щупать патрубок, отходящий из нижней части радиатора. Если температура двигателя не достигла 80°, а патрубок уже начал нагреваться, то придется
купить термостат
и произвести замену.

В зависимости от конструктивных особенностей охлаждающей системы, на автомобили устанавливаются термостаты с разной температурой открытия большого клапана, поэтому нужно точно знать этот параметр для своего авто (обычно указывается на самом корпусе).

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в . Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата

Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель.

Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

• деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
• поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
• заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.
