История появления

Первые попытки для управления микроклиматом в салоне автомобиля заключались в создании системы отопления. Под передней панелью ставился специальный радиатор и вентилятор – так горячий воздух от двигателя поступал в салон. Со временем система отопления усовершенствовалась – теперь подача тепла осуществлялась и на задние места. Кроме того, добавилась регулировка температуры воздуха и интенсивности обдува. Постепенно, уже давно появившиеся кондиционеры, были модифицированы и уменьшены в габаритах до такой степени, что их стало возможно устанавливать в автомобиле – так к системе отопления добавилась система охлаждения.
Благодаря усилиям инженеров был сделан новый шаг на пути к созданию климат-контроля – в автомобилях появилась система автоматического управления отопителем. На потолке устанавливали специальный датчик температуры, по сигналам которого контроллер изменял режим работы вентилятора отопления. В итоге была разработана система климат-контроля, принцип работы которой существенно отличался от своих предшественников – ключевым в обеспечении комфорта в салоне был кондиционер, который смешивал горячий и холодный воздух, и затем полученную смесь отправлял в салон.

Отклонения от режима AUTO

5 плюсов системы климат контроля в автомобиле
В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Адаптация и диагностика климата на Фольксваген/Ауди/Шкода.

Нажатие клавиши 1 позволяет добиться следующих результатов:

• отключить режимы рециркуляции и ECON;
• поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
• увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Чем отличаются климат-контроль и кондиционер в автомобиле

BMW E60 530d "Крутёлки" от двухзонного климата

Про двухзонный климат контроль Opel Astra j.

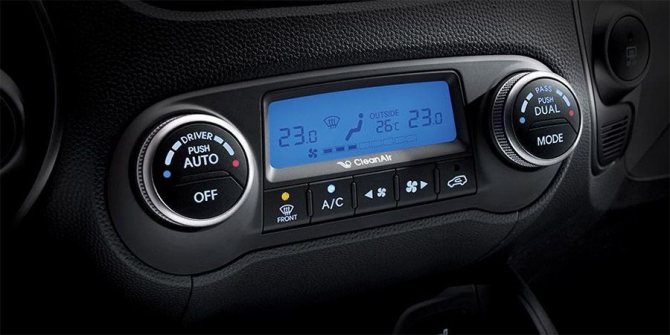

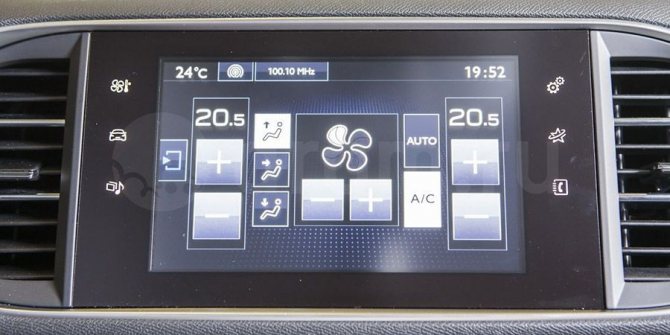

Что такое двухзонный климат-контроль

Двухзонный климат-контроль обеспечивает поддержание разного температурного режима и интенсивности обдува для водителя и переднего пассажира с помощью двух наборов управления одной системой. Таким образом, стала возможна регулировка микроклимата отдельно для пассажира и отдельно для водителя. Двухзонный вариант остается самым распространенным, поскольку трехзонные и четырехзонные системы существенно увеличивают стоимость автомобиля.

Составляющие климат-контроля

Климат-контроль состоит из двух ключевых компонентов – системы управления и климатической установки. Система управления – это электронный блок управления, контролирующий работу датчиков и так называемых исполнительных компонентов климатической установки.

К компонентам относятся:

• Заслонки;
• Блок испарителя-отопителя;
• Конденсатор;
• Контур хладогена;
• Темплообменник;
• Вентилятор;
• Система трубок под корпусом и обшивкой автомобиля.

Как работает климат контроль в автомобиле?

Кондиционеры и системы климатконтроля: правила эксплуатации

Двухзонный климат — контроль FORD FOCUS 3

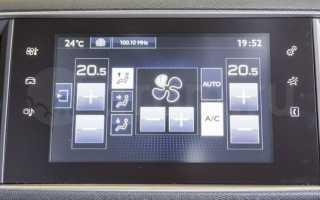

Как работает двухзонный климат-контроль

Датчики системы управления фиксируют температуру на улице и в салоне автомобиля. Поступающий поток воздуха разделяется на два потока – один идет через конденсаторный испаритель, второй – через радиатор печки. Затем эти две массы смешиваются до нужного температурного режима и подаются в разные участки салона.

Как только показатели внешней и внутренней температуры меняются, датчики это фиксируют и вносят коррективы в работу системы.

Таким образом, климат-контроль выполняет сразу несколько функций:

• Регулирует и поддерживает заданную температуру – если фактическая температура ниже заданной, блок управления дает команду на включение отопительной системы. Наоборот, если фактическая температура выше заданной, блок управления включает в работу кондиционер для охлаждения воздуха;
• Направляет потоки теплого и холодного воздуха (их можно направить в несколько зон: в лобовое стекло, к ногам, к стеклу и ногам, на уровень лица, на лицо и ноги);
• Контролирует уровень влажности, благодаря чему в салоне не будет душно, а стекла не будут запотевать;
• Фильтрует воздух (правда, такая функция есть не во всех системах климат-контроля).

Важно отметить, что хотя климат-контроль и позволяет устанавливать разную температуру в разных зонах, все же ее изменение в одной зоне будет сказываться на другой. Например, водитель установил себе +25°С, а пассажир — +21°С. Если пассажир впоследствии поднимет в своей зоне температуру на 1 градус, то автоматически на 1 градус повысится температура и в водительской зоне.

Общая информация

Климат контролем называется современная технологичная система, которая обеспечивает максимально возможный комфорт для автомобилиста и пассажиров. Основной задачей данной аппаратуры является поддержание наиболее комфортной температуры воздуха в салоне на протяжении всего времени поездки.

Принцип функционирования

Основным принципом работы является поддержание оптимального температурного режима, используя для этого системы кондиционирования, нагрева воздуха. Для получения информации о температурном режиме в салоне, стоят датчики способные передавать необходимую информацию блоку управления.

Далее от блока управления идет сигнал на определенные исполнительные устройства, такие как температурная заслонка. Весь процесс регулировки и снятия информации с датчиков выполняется полностью автоматически.

Основные составляющие системы

Вышеупомянутая система состоит из таких элементов:

Блок управления. Является «мозговым» центром данной системы и занимается обработкой поступающих сигналов и посылает команды к основным устройствам. Датчики. Расположены внутри салона и контролируют состояние основных параметров климата в салоне. В большинстве моделей авто установлены такие датчики: температурные, солнечные, состояния автомобиля. Исполнительные устройства. Выполняют задание, поступающее от блока управления. Так, например, для повышения объема воздушного потока сигнал подается на электродатчик вентилятора. Заслонка. Используется для нормального функционирования всей системы

Заслонка является очень важной частью, регулирующей распространение теплого и холодного воздушного потока в салоне автомобиля. Заслонки бывают нескольких видов: • центральные, используемые для основного регулирования температуры воздуха; • рециркулирующие, которые функционируют для осуществления регулирования интенсивности потока воздуха; • для подачи воздуха с окружающей среды; • для выполнения обдува стекол.

Ремонт заслонок климат контроля Citroen C5 — 2

Зачем нужен кондиционер в автомобили.Климат контроль.Видео обзор.

Особенности эксплуатации климат-контроля

Климат-контроль позволяет человеку практически не вмешиваться в процесс регулировки микроклимата. Пользователь только задает требуемую температуру, дальше система выполняет все самостоятельно.

Производители отмечают, что при включенном режиме рециркуляции воздуха внутри автомобиля система будет работать наиболее эффективно – салон быстрее охладится или нагреется, в зависимости от того, что нужно в данный момент.

Кроме того, эффективность работы напрямую зависит от того, закрыты ли окна автомобиля. Если окна открыты, это приведет к работе системы в условиях повышенных нагрузок и повышению расхода топлива. Хотя сама по себе работающая система повышает расход горючего, особенно в летний период.

Производители подчеркивают важность своевременной замены салонных воздушных фильтров, что часто выполняется в рамках регулярного технического обслуживания (как правило, не реже, чем один раз в 12-15 тысяч километров). Если фильтр сильно изношен и загрязнен, это негативно скажется на эффективности работы клима-контроля.

При сильном морозе производители не рекомендуют менять направление потока воздуха до того как прогрелся салон. Это связано с тем, что задвижки могли успеть покрыться слоем льда, пластик стал хрупким. При попытке повернуть задвижки есть высокий риск поломки. Поэтому сначала дождитесь момента, когда салон прогреется, и только после этого приступайте у регулировке направления потоков.

Ручной и автоматический режимы

Управлять климат-контролем можно в ручном и автоматическом режимах.

При автоматическом режиме пользователь только задает желаемую температуру, а система сама начинает контролировать и обеспечивать качество и объем подаваемого в салон воздуха. При этом пользователь может самостоятельно дополнительно регулировать направление потоков воздуха с помощью дефлекторов.

Включив автоматический режим, первые несколько минут придется потерпеть повышенный уровень шума.

При ручном режиме пользователь сам устанавливает не только температуру, но и интенсивность обдува, скорость оборотов вентилятора. Данный режим оптимален для таких ситуаций, когда зимой нужно как можно скорее нагреть салон, или летом в жару быстрее охладить его.

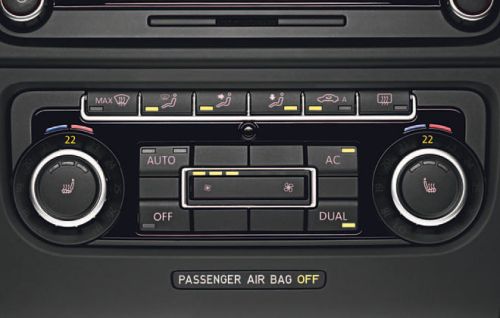

Climatronic

Climatronic – один из вариантов реализации системы управления в салоне микроклиматом. Существуют различные конструктивные исполнения, но Climatronic предназначен для автоматического управления смешиванием горячего и холодного воздуха, при этом поступление холодного воздуха обеспечивается применением кондиционера. Подобная схема работы основана на сравнении заданной и фактически достигнутой температуры в салоне.

Для реализации подобного режима в контроллер управления Climatronic приходит информация от электронных датчиков, она обрабатывается по заданному алгоритму, и согласно полученным результатам на исполнительные механизмы выдаются управляющие сигналы. Даже в случае возникновения каких-то неисправностей Climatronic переходит в аварийный режим и выполняет свои функции. Управление работой Climatronic осуществляется с панели прибора, размещённой на консоли машины.

Системы существующего климат-контроля, используемые на современных автомобилях, отличаются большим разнообразием, позволяя создавать наиболее комфортные условия при движении как для водителя, так и для пассажиров. Для этого могут применяться такие системы, как 4-х зонные устройства, удовлетворяющие индивидуальные запросы каждого, находящегося в машине. » alt=»»>

Преимущество климат контроля над обычной печкой, пусть даже с кондиционером, неоспоримо. Для комфортного пребывания в автомобиле вам достаточно раз выставить приемлемую для вас температуру, и система в кротчайший срок наберёт её и будет поддерживать на протяжении всей поездки. Всё управление осуществляется электронным блоком, которые принимает информацию с датчиков установленных внутри салона и с уличной стороны и даёт команду на включение отопителя (или кондиционера, в зависимости от погоды за бортом). Далее, электроника регулирует температуру потока и его интенсивность для поддержания заданных значений. Специальные элементы проверяют воздух на наличие в нём вредных примесей, неприятных запахов и повышенной влажности, при обнаружении задействуют фильтрацию и просушку воздуха, входящего в салон, что положительно сказывается на самочувствии пассажиров и на работоспособности водителя.

Читать также: Как отогреть навесной замок

Если задействовать систему в автоматическом режиме, стёкла в авто не будут запотевать, это сделает поездку более безопасной и комфортной. Но комфортный температурный режим для пассажира и водителя может быть неодинаковым. Для этого автомобили оборудуют системами, позволяющими устанавливать раздельную температуру для водителя и его попутчиков. Существуют одно-, двух-, трёх-, и даже четырёхзонный климат контроли. Чем больше зон имеет салон, тем дороже будет стоимость всего транспортного средства, поскольку для его работы необходимо задействовать больше датчиков и модулей управления.
