Генератор является одним из важнейших элементов системы электрообеспечения автомобиля, поскольку он вырабатывает электрический ток для запитки бортовых электроприборов. Привод его осуществляется от коленчатого вала силовой установки, что обеспечивает постоянную работу генератора, пока функционирует силовая установка. В качестве привода данного элемента используется ремень.

Главным условием нормального функционирования генератора является полная передача вращения от мотора. Чтобы данный элемент смог выработать необходимое количество электроэнергии, он должен вращаться с большой скоростью.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

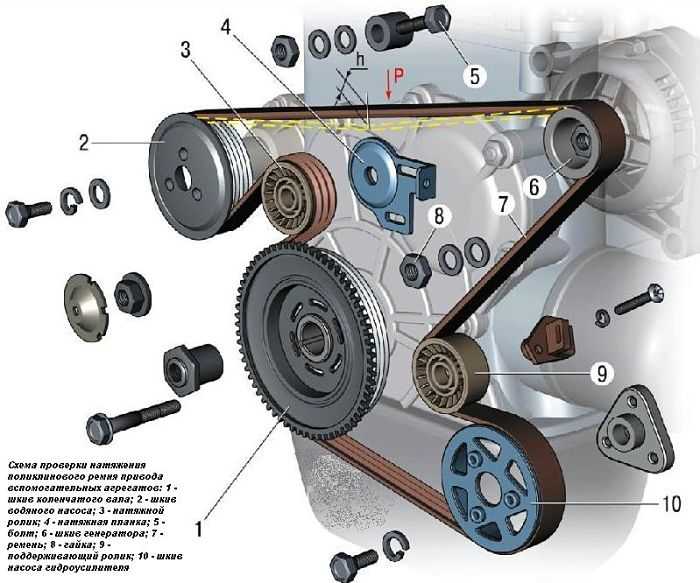

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Видео: Натяжитель для ремня генератора лада гранта

Натяжитель для ремня генератора лада гранта Свистит, воет, гудит натяжной ролик генератора есть решение.

Замена ремня генератора СЕНС № 49.

замена ремня ГРМ,ролика и помпы ||| грантовский мотор 87 л.с

Возможные неисправности в приводе электрогенератора и способы их устранения

Замена топливной магистрали ваз 2110 своими руками

Неисправности в ременном приводе электрогенератора в процессе использования конечно проявляться различно:

• это вам понравятся свист не знакомых расположения привода;
• это слабенькое напряжение генератора, в силу слабенького натяжения и повторяющегося проскальзывания ременной передачи. Проскальзывание производится и при обычном, штатном натяжении ремня из-за попадания воды, тосола либо масла на рабочие элементы привода;
• более небезопасно для мотора и очень сильное натяжение в приводе. По причине лишне огромных нагрузок вам разрушение подшипников (как поменять подшипник на генераторе ВАЗ 2114?), шестерен или повреждение валов, и дополнительно иногда происходит порыв ремня. Здесь предстоящее движение будет нереально до смены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика гласит о том, что это происходит не в такой мере уж изредка.

Исполняем что остается сделать нашему клиенту без паники не торопимся. Что остается сделать нашему клиенту тривиально, слабо- подтянули, сильно- ослабили. Ролик при перет.

Это мой личный метод натяжки ремня ГРМ

, думаю это многим понадобиться. А раз понадобиться, то ремни будут.

Внимание! Спецы и бывалые автолюбители советуют иметь в запасном комплекте в багажнике новый ремень, при всем этом что, как верно натянуть ремень генератора на ВАЗ 2114, шофер может научиться за период 10 минут. И рекомендуют прочесть стать что как снять ремень генератора, для возможности быть «подкованным» на любой случай жизни

Так как состояние ременной передачи

генератора это актуально принципиальная неувязка, то контроль за ней является обязанностью водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он бывает во время 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Сегодня, нужно инспектировать чистоту всех частей привода.

Если шофер слышит, что свистит ремень генератора, то немедленно, сразу нужно проверить состояние ременной передачи. Существует, что если ремень реально ослаблен, то он может на огромных оборотах перекрутиться и порваться.

Когда, если при контроле установлено, что встречаются ослабление, то необходимо натянуть ремень генератора. Для этой цели требуется выполнить ряд легких действий и ключи на «10» на «13».

• Установить автомобиль на ровненькой площадке и поставить его на скорость и ручной тормоз.
• Открыть капот и до того, как натянуть ремень

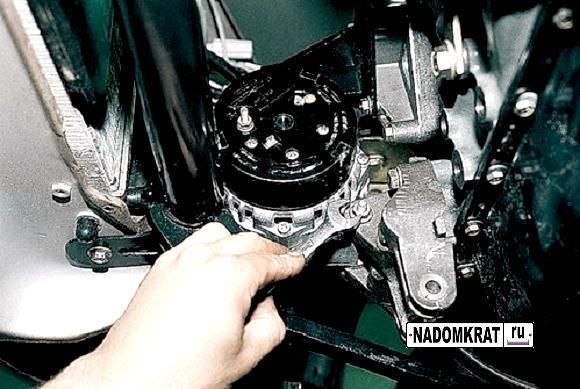

  генератора на ВАЗ 2114, посредством ключа на «13» ослабить гайку закрепляющую
  корпус генератора
  на регулировочной рейке.

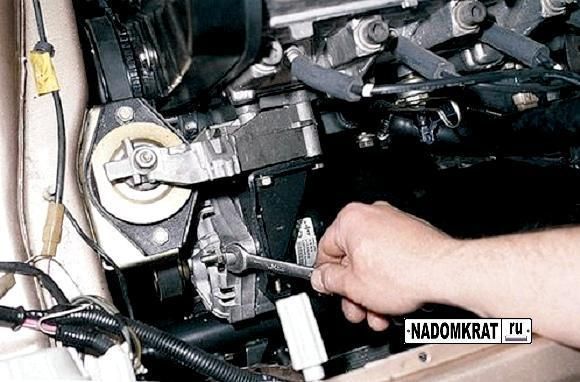

Ослабление нижнего болта генератора ВАЗ 2114

Используя ключ на «10» закручивать регулировочный винт механизма натяжителя, при всем этом корпус электрогенератора должен сдвигаться по рейке в сторону передка машины.

Натяжка ремня генератора

• В течении вращения винта натяжителя нужно держать под контролем прогиб ремня. Если он будет в рамках нормы для установленного на машине типа электрогенератора, требуется ключом на «13» прочно затянуть гайку на регулировочной рейке
  .
• Когда гайка крепления будет затянута нужно дважды рукою провернуть коленвал и и снова проверить прогиб. Если он окажется в рамках нормы, то, запустив движок, нужно проверить работу ременного привода в рабочем режиме. При этой проверке не является никакого стороннего шума, ремень должен крутиться не изгибаясь не смещаясь в сторону.

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

1. Один из типов – эксцентриковый. Это очень простая конструкция, в которой кроме подшипника, пластиковой накладки и втулки ничего нет. Во втулке имеется сквозной отверстие, которое смещено в сторону относительно центра ролика. Через отверстие ролик надевается на специальную шпильку, установленную на двигателе. Для натяжки достаточно провернуть ролик относительно болта.
2. Второй тип ролика подразумевает в конструкции кронштейн. Эта конструкция несколько сложнее, но при этом она по надежности такая же, как и эксцентриковая версия. На этом кронштейне ролик закреплен неподвижно. Крепление к силовой установке этой конструкции производится посредством болтов. Регулировка натяжения осуществляется путем перемещения кронштейна относительно двигателя.

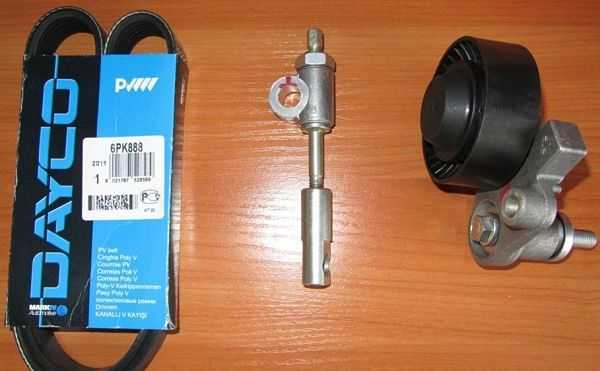

Крепление ролика генератора с помощью кронштейна

Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Какую бы конструкцию не имел натяжной ролик, у него есть слабое место – подшипник. Он постоянно функционирует под нагрузкой, и со временем происходит его износ вплоть до полной поломки. Поэтому рекомендуется менять его каждый раз, как производится замена ремня.

Но часто ролики ломаются еще до замены.

Процесс замены подробные инструкции

Замена воздушного фильтра на ВАЗ 2110 своими руками

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

• генератор не дает полной зарядки, или вовсе на бортовую сеть не подается электроэнергия от него;
• писк со стороны расположения ремня;
• повышенный гул;
• сильная вибрация ролика или ремня при работающей силовой установке;
• люфт в ролике;
• износ ремня с одной стороны;

Стоит отметить, что некоторые признаки присущи и неисправностям с элементам, которые приводит в действие ролик. К примеру, гул или писк может быть также причиной износа подшипников насоса ГУР, компрессора кондиционера и того же генератора.

Видео: Ремонт ролика натяжителя ремня генератора

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

https://youtube.com/watch?v=g2gZuEsBZLI

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

• непосредственно сам ременный привод;
• ролики;
• крутящие фрикционы;
• направляющие;
• натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

1. Вначале производится визуальный осмотр ремня и оборудования, которое он приводит в действие. Для этого достаточно запустить силовую установку и посмотреть, нет ли вибрации ремня и шкивов и ролика;
2. Затем проверяется натяжение ремня генератора. При остановленном моторе на самом большом пролете между шкивами необходимо взять ремень и попробовать провернуть по часовой стрелке. Если при скручивании удается его провернуть на 90 град., то он натянут нормально. Если же угол проворота больше или меньше – требуется регулировка;
3. Следующий этап – снятие ремня, оценка его состояния, а также проверка наличия люфтов на шкивах и ролике. Снять ремень очень просто – ослабляется гайка натяжного ролика, чтобы снять натяжение ремня. После он снимается со шкивов. Но перед этим необходимо запомнить положение ремня между шкивами, чтобы при установке его правильно расположить. На ремне не должно иметься трещин или отслоений, износ его должен быть равномерным. Если замечен хоть один из указанных дефектов – ремень подлежит замене. Особое внимание следует обратить на односторонний износ. Если он имеется, значит, кронштейн или шпилька крепления ролика согнуты, из-за чего имеется перекос. Если его не устранить, то новый ремень прослужит недолго.
4. Затем проверяется люфт на шкивах. Также следует повращать ролик и убедится в отсутствии заеданий и подклинивание ролика. Если таковые имеются – это указывает на сильный износ подшипника и надобность в замене ролика. Осмотреть стоит и рабочую поверхность пластиковой накладки, она должна быть ровной без каких-либо канавок. В противном случае ролик меняется.
5. Если после смены ремня и ролика гул и писк остались, проблема кроется в одном из элементов, привод которых осуществляется ремнем.

Основные проблемы с ремнем генератора

Поскольку приводной ремень генератора является гибким, то основные проблемы с ним — обрыв, сильный износ, расслоение и проседание.

Обрыв ремня случается редко, поскольку чтобы произошел разрыв армирующих нитей, нужно значительное усилие. Возникнуть оно может только при заклинивании одного из элементов, приводимого ремнем. К примеру, из-за разрушения подшипника генератора возможно заклинивание ротора с последующим порывом.

Сильный износ происходит со временем, ведь поверхности ремня при передаче усилия трутся о поверхности шкивов. В итоге профиль ремня уменьшается, он все больше проскальзывает, передаточное усилие его падает и генератор перестает выдавать требуемую энергию.

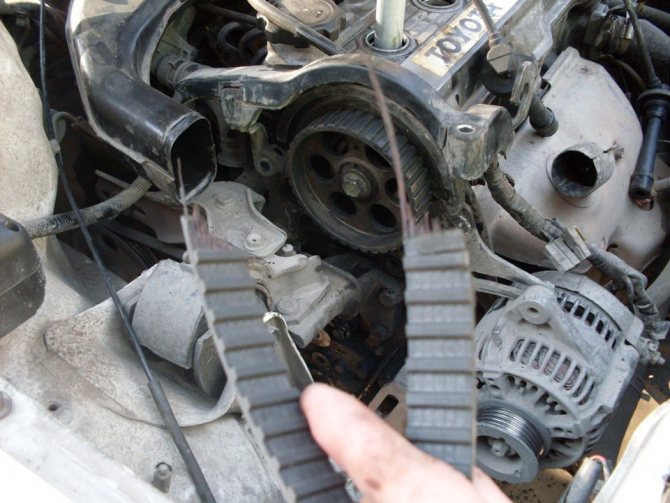

Обрыв автомобильного ремня генератора

Расслоение зачастую получается из-за повреждения шкивов. Нарушение геометрии шкива приводит к тому, что с одной стороны ремень интенсивно изнашивается, армированная нить выходит за края резинового материала, в итоге ремень постепенно разделяется на составные части. Произойти расслоение также может из-за некачественного материала изготовления.

Расслоение ремня генератора автомобиля

Проседание также происходит со временем из-за износа. Изнашиваясь, ремень в диаметре увеличивается, его натяжение ослабевает и появляется проскальзывание. Также проседание может быть вызвано некачественным материалом изготовления. Попадание горюче-смазочных материалов на поверхность ремня часто приводит к изменению физических параметров резины, из-за чего он тоже может просесть.

Основным признаком проблем с ремнем привода генератора является появление сторонних шумов, в частности скрипы и пронзительный визг. Визг обычно появляется из-за проскальзывания ремня относительно шкива, которое зачастую вызвано сильным износом или проседанием.

У авто, где для натяжки применяется натяжной ролик, появление визга может указывать помимо износа ремня также на сильный износ подшипника ролика.

Непродолжительный визг ремня в зимнее время указывает на некачественный материал изготовления. Такой ремень при минусовых температурах значительно теряет эластичность, что приводит к интенсивному износу до тех пор, пока он не прогреется. Такой ремень долго служить не будет.

Способы устранения неисправностей

Как можно избавиться от неполадок в работе РГ:

1. Свист ремешка — это одна из самых часто встречаемых неполадок, в этом случае необходимо определить причину свиста. Если РГ свистит при запуске силового агрегата, а через какое-то время свист исчезает, то в целом это не проблема. Свистит РГ обычно в сырую погоду. Если же РГ свистит не переставая, то скорей всего, причина кроется в том, что он проскальзывает. Если это обусловлено износом, то деталь подлежит замене.
2. Если произошло такое, что ремешок порвался, то другого способа решения проблемы, кроме как его замена, быть не может.
3. Повышенная шумность при работе РГ. Такая проблема может проявляться и после установки нового ремня. Если вы уверены, что он целый, то можно попробовать воспользоваться специальным средством — размягчителем. Средство брызгается на ручейки — внутреннюю поверхность ремня.
4. Проблема громкого визга зачастую связана с неработоспособностью ролика натяжителя. Если состояние ролика плачевное, то его надо будет менять (автор видео — Илья Клевин).

Видео «Как избавиться от свиста ремня генератора?»

Подробное руководство на тему устранения проблемы свиста с помощью специального аэрозольного средства приведено в ролике ниже (видео снял Профессор Леонид).

Устранение свиста ремня генератора

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

Видео: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

1. С двигателя демонтируем корпус воздушного фильтра, чтобы обеспечить доступ к ремню;
2. Чтобы добраться до ролика, необходимо открутить насос ГУР. А чтобы добраться до болтов крепления его с двигателя демонтируем защитный экран выпускного коллектора;
3. После снятия экрана откручиваем болты насоса ГУР и отодвигаем его в сторону, чтобы обеспечить доступ к ролику. После откручивания можно снять ремень с его шкива. При этом патрубки, идущие к насосу снимать не нужно;
4. Перед откручиванием ролика необходимо его перевести в монтажное положение. Для этого смещаем ролик. Преодолевая усилие пружины до совмещения стопорных отверстий на корпусе кронштейна. Затем стопорим ролик в таком положении при помощи болтика или шплинта, который устанавливается в отверстие;
5. Откручиваем болты крепления кронштейна ролика и он извлекается. Новый элемент тоже необходимо перевести в монтажное положение, после чего установить его на автомобиль и закрепить болтами;
6. Устанавливаем на место и закрепляем насос ГУР и защитный экран. После этого надеваем ремень на шкивы, соблюдая правильность его положения;
7. Извлекаем стопорный болт или шплинт, чтобы пружина произвела натяжение ремня;

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Меняем ремень ГРМ на 8-клапанных моторах своими руками: фото и видео

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;
   Монтаж ремня генератора, первый шаг
3. Включив 5-ю передачу, откатывают автомобиль назад.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;
  Автоматика сработает на ослабление
• 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

• Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
• Ремень ГРМ (11183) – 2108-1006040-10;
• Автоматический натяжной ролик – 21116-1006226;
• Ремень ГРМ (11186/21116) – 21116-1006040;
• Ключ для автоматического ролика – 67.7812.9573-01;
• Ключ для ролика ВАЗ-11183 – 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Спецключ не нужен! Ролик натяжителя ремня ГРМ Лада Гранта.

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

• Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
• Крышка привода ГРМ (11183) – 21080-1006146-10;
• Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
• Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• GATES – 5521 или 5521XS;
• BOSCH – 1 987 949 095;
• DAYCO – 94089;
• CONTITECH – CT527;
• Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• GATES – 5670XS;
• CONTITECH – CT1164;
• QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Причины замены ролика-натяжителя приводного ремня

Как и все детали, ремень и его ролик имеют ограниченный срок службы, по истечении которого устройства нужно заменить. Потенциал их отличается с учетом вида механизма. Обычные эксцентриковые меняют регулярно вместе с ремнем, а демпферные и пружинные устройства используются дольше.

Замена ролика приводного ремня проводится согласно рекомендации производителя того или иного двигателя, а также с соблюдением оптимальных сроков. При нарушении этих правил возможны неполадки в работе агрегата. К примеру, заклинивание мотора, который перегрелся из-за остановки помпы.

Рассмотрим признаки того, что натяжитель приводных ремней нуждается в замене.

• Следы от ржавчины и появление трещин
  При визуальном осмотре можно увидеть рыжие разводы между основанием и рычагом, а также то, что ржавчина сочится из натяжителя. Нужно проверить наличие трещин и дефектов на корпусе устройства, на рычаге или кронштейне. Некоторые повреждения видны только при снятом блоке.

  Вытекание ржавчины является результатом внутреннего износа деталей натяжного механизма приводных ремней. Зачастую трещины появляются возле ограничителей хода и крепежных болтов. Для устранения проблемы нужна замена ролика.

• Износ подшипника шкива
  Для выявления проблемы необходимо прокрутить колесо руками при работающем моторе и снятом приводном ремне. Если вы слышите шумы, чувствуете сопротивление или скачкообразное вращение, причиной может стать стертый подшипник или поврежденный шкив.

  Чтобы устранить поломку, нужна замена приводного элемента в полной сборке. Если менять только одну деталь, то вскоре все устройство придет в негодность.

• Испорченный шкив
  В производстве этих элементов применяют сталь, пластик или нейлон, а их поверхность бывает гладкой либо с бороздками. О неисправности свидетельствуют трещины, щербинки или ямки на ровной плоскости шкива. Изделия с канавками также должны быть без изъянов, а углубления чистыми, с различной высотой, без признаков износа.

  К тому же ребра на боках шкивов, которые изготовлены из пластика, не должны иметь сколов и растрескиваний. Источник неисправности – ремень, врезающийся в колесо привода. Для устранения проблемы нужна замена ролика приводного ремня в полной сборке. Тут также не обойтись заменой одной детали, иначе весь узел долго не прослужит.

• Отсутствие соосности ременного блока
  Повреждение имеет место, если ремень неправильно сидит на натяжном шкиве. Это происходит из-за изгибания либо несоответствия осей монтажного кронштейна, неверного крепления натяжного ролика или скопления грязи (коррозии) в промежутке между ним и установочной поверхностью. Если устранить поломку невозможно, то лучше провести замену неисправной детали.
• Шум в ролике натяжения
  Для этой неисправности характерны треск и скрипы в натяжном устройстве. Причину следует искать в подшипниках или шарнире. В данной ситуации придется менять натяжитель. Чтобы точно определить источник шума, издаваемого приводным механизмом, необходимо изучить инструкцию производителя.
• Неправильно установлен рычаг натяжителя
  Проблему можно обнаружить по неверному расположению приводного ремня, отшлифованным участкам или углублениям на корпусе шкива или самого рычага. Это происходит из-за трения последнего о пружину. Здесь налицо изношенная осевая втулка, которая нуждается в замене.
• Сильная вибрация рычага натяжителя
  Поломка очевидна, если деталь колеблется туда-сюда во время эксплуатации. Причина интенсивного шатания или непрерывного биения – в ослаблении пружины либо дефекте амортизирующей части. Еще одна возможная причина – выход из строя гасителя крутильных колебаний (демпфера) либо обгонной муфты в генераторе. Для устранения неисправности нужна замена ролика приводного ремня. При этом нужно проверять как состояние демпфера, так и работоспособность муфты.
• Скрип и перебои при движении рычага натяжителя
  Чтобы установить симптомы повреждения, нужно взять гаечный ключ и, приложив усилие, прокрутить механизм на полный ход, то есть в интервале между остановками. При этом рычаг должен двигаться легко и плавно. Если он заедает, скрипит или залипает, значит, настало время для замены натяжителя.
• Растяжение пружины
  Для выявления поломки передвиньте рычаг натяжного ролика на полный ход, используя гаечный ключ (как описано выше). Для этого потребуется приложить физическое усилие. Если перемещение далось легко, это указывает на ослабление пружины. То же самое подтверждает визжащий при проскальзывании ремень, когда при этом приводные элементы механизма не вращаются. Решение проблемы состоит в замене натяжителя.

Замена ролика натяжителя приводного ремня

Замена ролика приводного ремня автомобиля происходит при достижении элементом критического уровня износа. К счастью, большинство этих деталей видны невооруженным глазом, а их осмотр и проверка не требует демонтажа оборудования. Следовательно, необходимо регулярно проводить диагностику этих компонентов системы. Часто ролики, чье состояние близко к выходу из строя, начинают издавать при работе посторонние звуки. Не стоит их игнорировать, поскольку это прямой сигнал к замене. Отметим, что нередко ролики люфтят, что приводит к ускоренному износу ремней. Их обрыв мгновенно прекратит работу агрегатов, которые они приводят в действие.

Назначение элементов

Энергия, которую вырабатывает силовой агрегат, уходит в трансмиссию не полностью. Ее часть специально рассчитана на питание навесного оборудования. Именно поэтому передний хвостовик коленчатого вала заканчивается шкивом. На него надеваются ремни, которые осуществляют передачу энергии от работы ДВС к дополнительным механизмам. Такая связь позволяет агрегатам работать, обеспечивая автомобиль всем необходимым функционалом. Отметим, что в системе ременного привода также важную роль играют ролики. Они располагаются не только непосредственно на агрегате, но и на пути пролегания ремня. Это необходимо для того, чтобы элемент всегда находился в нужном напряжении и не провисал.

Испытывая серьезные нагрузки, компоненты приводных систем подвергаются процессам естественного износа. Качественные детали могут выхаживать по 70-90 тысяч километров, однако, ни одна из них не способна работать вечно. Конечно, многое зависит от загруженности узла. Например, насос ГУРа используется постоянно, а компрессор кондиционера только в теплое время года.

Выполнение процедуры

Для замены ролика натяжителя приводного ремня авто также понадобиться сам ремень и обводной элемент (если он предусмотрен конструктивно). Нередко на рынке встречаются комплекты таких запчастей. Цена набора обычно ниже, поэтому такая покупка весьма выгодна

Отметим важность выбора качественной продукции

Обратите внимание бренды, которые успели зарекомендовать себя

Рассмотрим этапы:

• Демонтаж оборудования
• Удаление ремней и роликов
• Установка новых элементов
• Монтаж

При удалении оборудования для обеспечения доступа, осмотрите состояние элементов привода и других агрегатов. Если они имеют следы выработки, запланируйте их замену.

Выбор сервиса

Поручите замену ролика натяжителя приводного ремня опытным специалистам. Профессионалы смогут выполнить все процедуры быстро и с гарантией качества. Например, Вы можете воспользоваться услугами высококвалифицированных сотрудников тех, расположенного в Москве. В наличии Вы найдете все необходимые запчасти, которые будут незамедлительно установлены на Ваш автомобиль сервисменами с большим стажем.

Читать далее
