Функция трамблера в системе зажигания карбюраторного автомобиля

1. Двигатель не запускается:-нет зазора или слишком большой зазор между контактами прерывателя;-обгоревшие и грязные контакты;-вышел из строя конденсатор;-перегорело помехоподавительное сопротивление «бегунка»;-«пробита» крышка трамблера;-оборван провод низкого напряжения или окислены его клеммы;

-сгорел датчик Холла (бесконтакное зажигание).2. Двигатель «трясет» на холостом ходу:-зазор между контактами не в норме;-слишком «раннее» зажигание.3. Двигатель «дергается» на высоких оборотах:-слишком большой зазор между контактами прерывателя;-ослабла пружина подвижного контакта прерывателя;

-ослабли пружины центробежного регулятора.4. «Дерганье», перебои на всех режимах двигателя:-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;-грязные, замасленные, обгоревшие контакты прерывателя;-изношен или сломан уголек подвижного контакта в крышке трамблера;

-трещины и прогары «бегунка» и крышки трамблера;-конденсатор «полупробит», просится на замену;-втулки изношены и валик трамблера «люфтит»;-неисправен коммутатор бесконтактной системы зажигания.5. Машина медленно разгоняется, много расходует топлива:-неправильно установлен угол опережения зажигания.

Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2), по цилиндрам.

Прерыватель зажигания на ВАЗ 2107 может нуждаться в ремонте в результате механических повреждений, износа элементов конструкции, а также из-за попадания влаги внутрь устройства.

Ремонт трамблера возникает при:

• появлении трещин и других повреждений на крышке устройства, обычно в этой части конструкции перегорают контакты;
• поломке бегунка;
• выходе из строя датчика Холла;
• износе подшипниковых деталей вала;
• обрыве контакта регулятора;
• пробитой диафрагме вакуумного регулятора.

Если речь идет о контактной конструкции, то в ней также может выйти из строя конденсатор.

Что касается симптомов поломки узла, то они следующие:

• силовой агрегат не в силах развить мощность;
• двигатель стал троить, один либо несколько цилиндров при этом могут не функционировать;
• работа силового агрегата сопровождается хлопками в выхлопную трубу или карбюратор;
• когда при разгоне водитель жмет на педаль газа, может быть слышна детонация;
• мотор не запускается.

Установка зажигания !!! Это так просто

Трамблер ВАЗ-2101-2107.

Как отрегулировать клапана и зажигание + метку ГРМ

Неисправности устройства

Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.

Рекомендуем: Как правильно заменить масло на Киа Сид самостоятельно?

Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:

1. Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
2. Мотор в целом не заводится.
3. При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
4. Повышенный расход горючего.

Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании. Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание.

Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:

1. Износился и перегорел бегунок узла.
2. Проблема заключается в самой крышке — на ней могли перегореть контакты.
3. Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
4. Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
5. Наличие механических повреждений, в том числе трещин на крышке.
6. В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.

Прерыватель-распределитель зажигания-трамблёр ВАЗ 01-КЛАССИКА.

Система зажигания бесконтактного типа

Система зажигания (СЗ) служит для создания импульсного напряжения и своевременного воспламенения горючей смеси в камерах сгорания силового агрегата. Она является основной частью системы энергообеспечения автомобиля.

Эволюция зажигания «семёрки» началась с механизма контактного типа. Его особенностью являлся процесс образования электрического импульса при помощи группы контактов, размещённой в распределителе. Постоянные механические и электрические нагрузки, которым подвергались контакты в такой системе, приводили к тому, что автовладельцам очень часто приходилось их зачищать, менять и регулировать зазор между ними.

В начале 90-х годов прошлого столетия «семёрки» получили бесконтактное зажигание. Оно сильно облегчило жизнь владельцев этих автомобилей, ведь в его конструкции уже не было никаких подгорающих контактов, требующих постоянной регулировки. На смену им пришёл электронный коммутатор, который не требует никакого обслуживания.

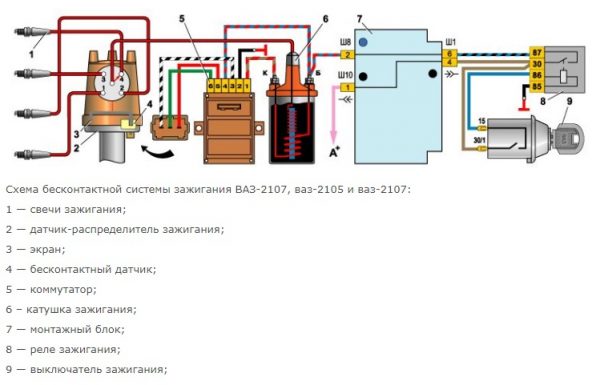

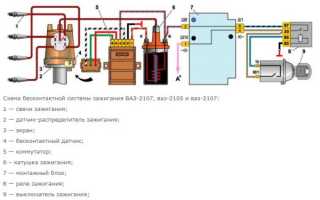

Конструкция системы бесконтактного зажигания и принцип её работы

Бесконтактная система зажигания (БСЗ) ВАЗ 2107 включает:

• электронный (транзисторный) коммутатор;
• трансформаторную катушку (двухобмоточную);
• распределитель (трамблёр) с датчиком Холла, контактной крышкой и бегунком;
• комплект высоковольтных проводов;
• свечи.

Каждый из этих элементов является отдельной деталью и выполняет свои функции независимо от других узлов. Искрообразование в двигателе ВАЗ 2107 с системой зажигания бесконтактного типа происходит по следующему алгоритму:

1. При подаче напряжения на стартер его ротор начинает вращать коленвал, который, в свою очередь, прокручивает вал распределителя с бегунком.
2. Датчик Холла реагирует на это вращение, регистрирует оборот вала трамблёра и передаёт сигнал на коммутатор. Последний, получив сигнал от датчика, отключает ток, поступающий на первичную (низковольтную) обмотку катушки.
3. В момент отключения тока во вторичной обмотке трансформатора возникает мощный импульс напряжения, который по центральному проводу передаётся на бегунок (движущийся контакт), расположенный на конце вала распределителя.
4. Бегунок, двигаясь по кругу, поочерёдно соприкасается с четырьмя неподвижными контактами, расположенными в крышке распределителя. В определённые моменты он передаёт напряжение на каждый из них.
5. Со стационарного контакта ток через высоковольтный провод поступает на свечу зажигания, вызывая искрообразование на её электродах.


   В бесконтактной системе зажигания роль прерывателя выполняют датчик Холла и коммутатор

Инструменты для установки

Для всех проводимых работ нам понадобятся:

• ключ на 38;
• рожковый или накидной ключ на 13;
• контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).

ПОДРОБНОСТИ: Фотоотчет по замене салонного фильтра Опель Корса C. Инструкция как поменять фильтр салона Корса

Как правильно работать с метками

На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов.

Пошаговое описание с фото и схемами

1. Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде. Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
2. Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.
3. Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.

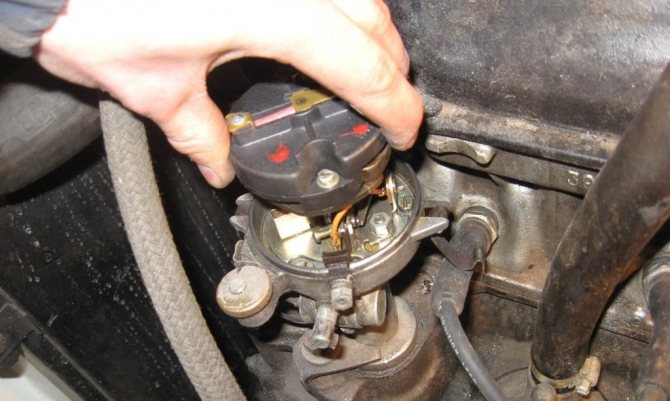

   Требуемое положение трамблёра и бегунка относительно блока цилиндров

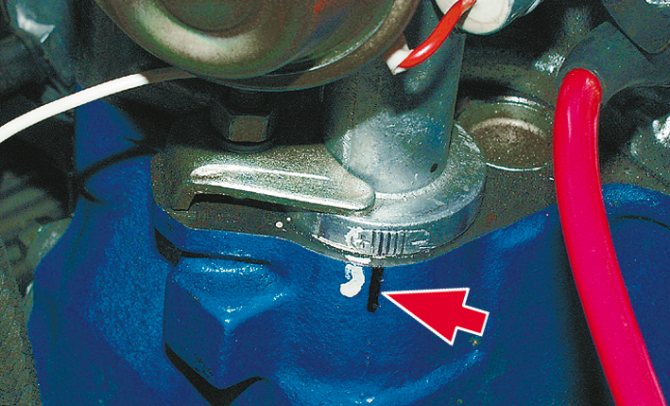

4. Делаем отметку маркером на блоке цилиндров для дальнейшей оптимизации настройки зажигания.


   Для удобства настройки зажигания

5. Теперь подключаем нашу лампочку одним проводом к плюсовому выводу катушки зажигания, а вторым проводом на «массу». Центральный провод катушки вытаскиваем из крышки распределителя и фиксируем на расстоянии примерно 1—5 мм от «массы». Это делается для того, чтобы предотвратить пробой катушки зажигания на «массу».
6. Включив зажигание, медленно поворачиваем корпус распределителя зажигания (трамблёра) по направлению движения часовой стрелки и смотрим, когда потухнет лампочка. Если она не горела, то оставляем всё как есть.
7. Медленно вращаем корпус распределителя в обратном направлении, добиваемся момента, когда лампочка загорится и ключом на 13 фиксируем крепление корпуса.
8. Зажигание выключаем, крышку трамблёра и центральный провод возвращаем на место. Отцепляем провода лампочки-контрольки.

Видео о настройке на ВАЗ 2107 (карбюратор)

Метки ГРМ ВАЗ 2107 инжектор: как установить (фото и видео)

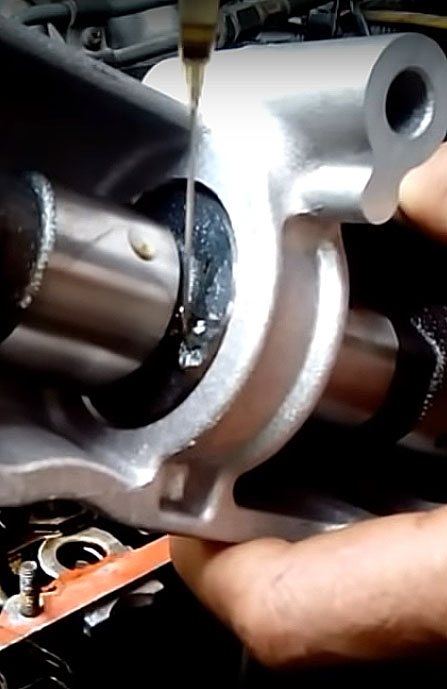

Новый распредвал перед установкой необходимо смазать моторным маслом

1. Проверьте пружины рычагов. Если они сломались или погнулись, замените их.
2. Прикрутите на место регулировочные болты.
3. Установите пружины, затем присоедините к ним рокера.
4. Теперь можно вставлять распредвал с корпусом. Смажьте маслом рычаги, кулачки и шейки распределительного вала. Насадите их и затяните динамометрическим ключом. Процедура выполняется от центра к краю. Момент затяжки – 2 кгс*м.

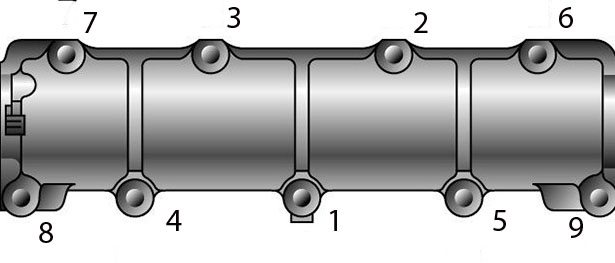

Схема порядка затяжки гаек распредвала ваз 2107 есть на фото

Схема порядка затяжки гаек распредвала

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы.

Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой.

Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

1. Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
2. С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
3. При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных. При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
4. Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

[ads1]На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране.

Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Коммутатор

Коммутатор необходим для создания электрического импульса путём прерывания постоянной подачи тока от аккумулятора на первичную обмотку катушки. В БСЗ ВАЗ 2107 применяется коммутирующее устройство типа 3620.3734. Рабочими элементами в нём выступают обычные биполярные транзисторы, которые обеспечивают размыкание цепи в момент поступления сигнала с датчика Холла.

Коммутатор 3620.3734 построен по простой однопроводной схеме, в которой корпус устройства подключён к «массе» автомобиля и, соответственно, к минусовой клемме аккумуляторной батареи. К преимуществам использования этого узла вместо традиционного прерывателя можно отнести:

• отсутствие необходимости обслуживания и регулировки;
• высокую энергию искры, позволяющую упростить запуск двигателя в холодное время года, а также возможность использования бензина с меньшим октановым числом;
• наличие системы стабилизации, обеспечивающей защиту датчика Холла от перепадов напряжения.

Недостаток у этого коммутатора один — низкое качество производства. Случается, что устройство выходит из строя уже через несколько месяцев эксплуатации. Его конструкция неразборная, следовательно, ремонт невозможен. Именно поэтому умудрённые опытом владельцы «семёрок» и других ВАЗов с бесконтактной системой зажигания возят в своих машинах запасные коммутаторы. Благо, стоит деталь недорого — 400–500 рублей.

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:— шток привода короче на 7 мм;— нет вакуумного регулятора опережения зажигания;

ПОДРОБНОСТИ: Схема подключения генератора ВАЗ-2107. Устройство генератора

— настройки грузиков и пружин центробежного регулятора другие.Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться.

Основные узлы трамблера и описание его работы

Устройство.

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса.

Снизу корпуса на винтах закреплен конденсатор.В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).

На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).

Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.

Работа.

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя.

Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор.

Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее».

Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя.

Как понять, что установленный угол опережения правильный

Теперь осталось только лишь проверить ваш автомобиль на ходу. Процедура здесь довольно простая – ориентироваться следует по своему слуху. Заводим двигатель, трогаемся с места и разгоняем автомобиль до 50 километров в час. Далее включайте 4-ю передачу и резко надавите на педаль акселератора, прислушавшись к работе двигателя. Если вы ранее все сделали правильно, то картина окажется следующей – примерно через 2-3 секунды появится детонация. По мере того как автомобиль будет набирать скорость, она должна исчезнуть.

Если этого не произошло и картина не меняется, значит, у вас «раннее» зажигание. Однако бывает и так, что никакой детонации не появляется вовсе. Это указывает на «позднее» зажигание. Для того чтобы его отрегулировать, в первом случае следует повернуть распределитель на 0,5-1 деление по ходу часовой стрелки. При позднем зажигании проделайте такую же манипуляцию, только в обратном направлении. После того как все отрегулировано, рекомендуется обозначить на корпусе распределителя положение, в котором находится средняя отметка шкалы относительно блока, аккуратно мазнув там краской. Как видим, здесь действительно нет ничего сложного.

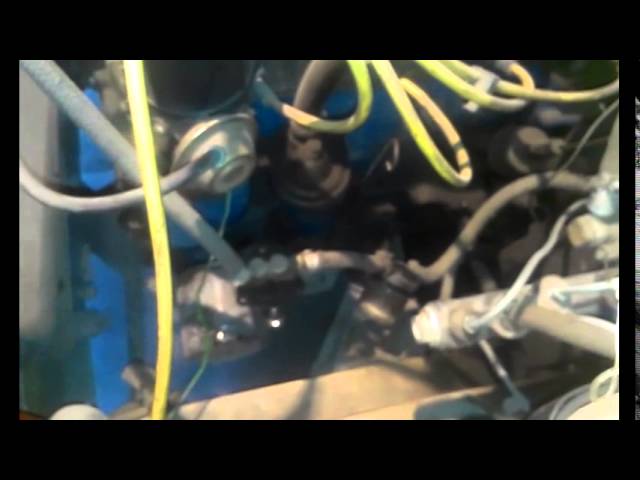

Как выставить зажигание на ВАЗ 2106 за 3 мин. (предварительно)

Распределитель зажигания

Распределитель зажигания (трамблёр) предназначен для передачи импульсов тока высокого напряжения, которые поступают с катушки, на свечи. Трамблёр состоит из:

• алюминиевого корпуса;
• вала;
• датчика Холла;
• вакуумного и центробежного регуляторов угла опережения зажигания;
• бегунка;
• крышки с четырьмя неподвижными контактами.

В «семёрках» с бесконтактным зажиганием применяются распределители типа 38.3706.

Установка электронного БСЗ вместо контактного

Сегодня встретить «семёрку» с контактным зажиганием — большая редкость. С поступлением в продажу коммутаторов, трамблёров и катушек для электронных систем искрообразования владельцы классики стали массово переоборудовать свои машины.

ПОДРОБНОСТИ: Замена воздушного фильтра на Хендай Солярис своими руками

Что входит в комплект БСЗ

Кроме того, потребуются свечи (лучше новые) с зазором 0,7–0,8 мм и комплект проводов высокого напряжения. Катушка типа Б-117А (используется в бесконтактной системе) не подходит для электронного зажигания. Её характеристики не соответствуют параметрам другого оборудования цепи.

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм.

При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере.

Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания.

Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета.

Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.Все сделано, новый трамблер установлен и готов к работе.

Как выставить зажигание на ВАЗ 2107 карбюратор своими руками?

Существует очень много способов, как можно настроить зажигание на ВАЗ 2107, поэтому начнем с самого простейшего, который не потребует каких-либо затрат. Процесс выставления меняется не сильно. Для этого автомобиль устанавливается на ровное место, под передние колеса ставятся противооткатные упоры, а на КПП устанавливается нейтральная передача. Приготовьте инструмент. Если у вас нет храпового ключа, то поднимите заднее колесо и включите 4-ю скорость. Обязательно машину нужно подстраховать, чтобы не получить травмы.

В первую очередь, необходимо установить поршень в 4-ом цилиндре в ВМТ и это обязательно должен быть такт сжатия. Чтобы проще было настраивать безконтактное зажигание, выверните свечи, а в 4-ом цилиндре на месте свечных отверстий установите бумажную заглушку. Вращайте коленчатый вал при помощи храповика или крутите колесо по ходу вращения. Как только заглушка вылетит, это и будет ВМТ. Там он и выставляется. После этого, ослабьте гайку на 13, удерживающую трамблер и вытащите его. Его нужно установить таким образом, чтобы бегунок смотрел на контакт четвертого кабеля. Для этого нужно взглянуть на крышку трамблера, где все кабели помечены цифрами. Корпус находится рядом с двигателем.

Теперь слегка подтяните гайку распределителя, чтобы прерыватель мог перемещаться. Попросите помощника запустить двигатель, предварительно установив свечи. Во время вращения стартера нужно выставить трамблер так, чтобы поймать момент запуска и затянуть гайку. Регулировать нужно медленно. Когда мотор запустится, нужно также установить трамблер так, чтобы обороты стали устойчивыми. Такая настройка зажигания ваз 2107 карбюратор является оптимальной.

Если остались вопросы, рекомендую посмотреть это видео по установке зажигания на классике ВАЗ:

Как самому выставить зажигание на ВАЗ Классике.
