Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио ILL + и ILL — = это провода регулировки яркости подсветки магнитолы Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель) ACP+, ACP- = Линии шины (Ford) CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

Как подключить автомагнитолу

Распиновка китайской магнитолы, обозначение проводов магнитолы

Распиновка ISO-разъема автомагнитолы: все про евроразъемы или еврофишки

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

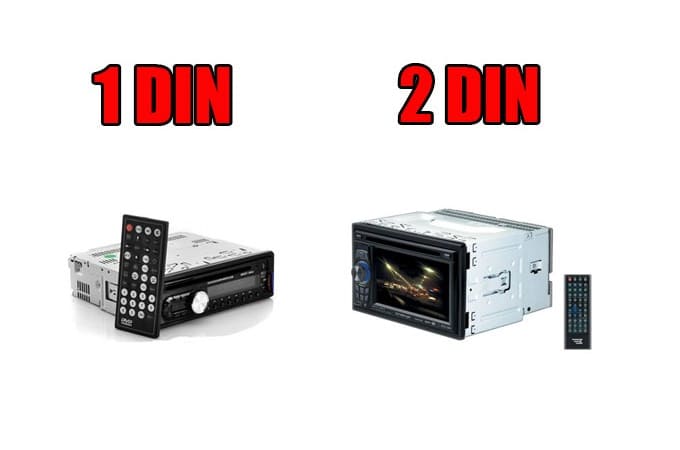

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

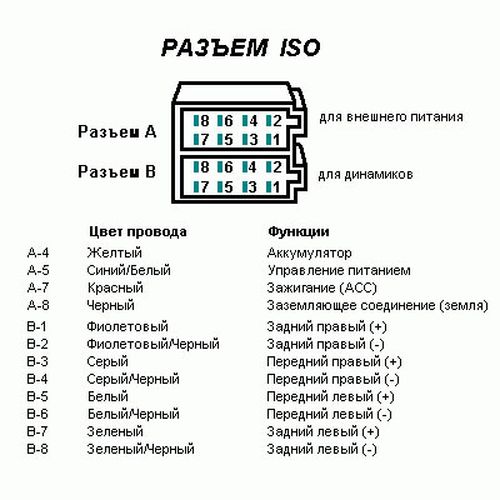

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

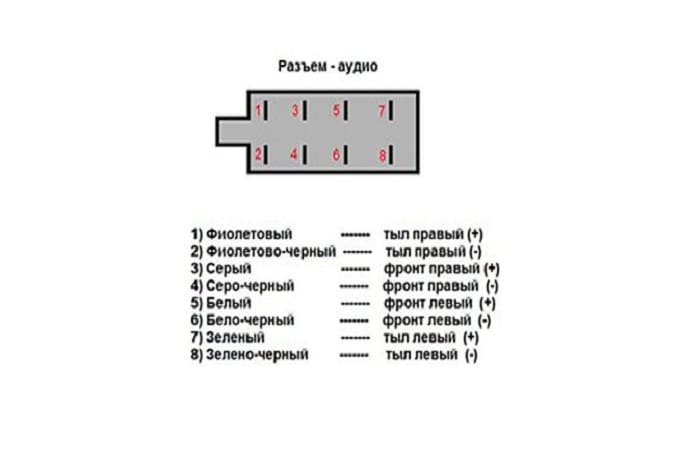

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

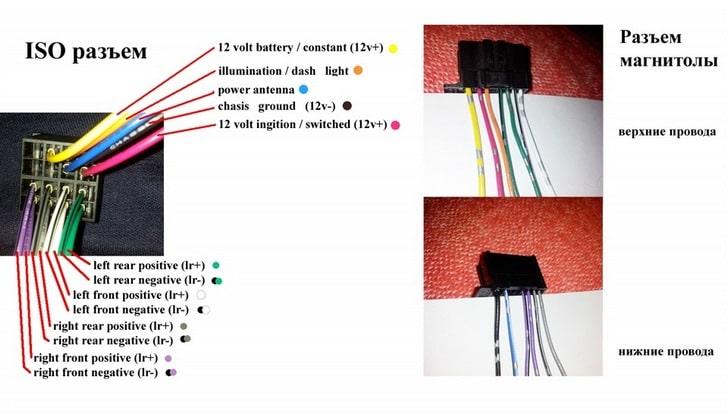

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Переходники и аксессуары

Автомобили, изготовленные для американского или японского рынков сбыта, оснащены оригинальным штекером для магнитолы. Оборудование имеет тюнер, частотный диапазон которого отличается от европейских стандартов, поэтому многие автовладельцы вынуждены применять различные адаптеры или менять головное устройство. Китайскими изготовителями выпускаются шлейфы для автомагнитол, которые обеспечивают коммутацию такого оборудования.

Существуют специальные ISO коннекторы для подключения штатных антенн автомобилей французского производства. Встречаются модификации, обеспечивающие подачу питания на дополнительный усилитель и фильтр. Также существуют различные фишки под магнитолу, обеспечивающие взаимодействие акустических компонентов, изготовленных по разным стандартам. Перечень необходимых переходников определяет владелец автомобиля в процессе подготовки к монтажу.

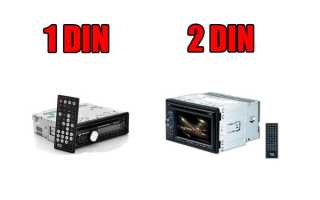

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Как разобрать евро фишку магнитолы (ISO) и её распиновка

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

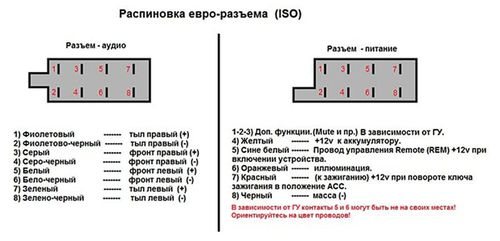

Распиновка стандартного евроразъёма

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1	Пусто
№2	Пусто
№3	Пусто
№4	Постоянное питание
№5	Питание антенны
№6	Подсветка
№7	Зажигание
№8	Масса

Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:

• Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

1. выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
2. «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
3. опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
4. а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

• Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Справка. Необходимость такого рода подключения возникла вследствие того, что каскады акустической автомобильной системы продолжают потреблять электрическую энергию даже в отключенном состоянии, что очень часто приводило к разрядке аккумулятора.

Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:

• Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
• Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
• Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Совет! Каждый из питающих проводов в целях защиты акустической схемы в обязательном порядке должен быть оборудован плавкой вставкой. Если же при работе головного устройства всё-таки возникают периодические перебои, то рекомендуется между контактами «А7»и «А8» установить конденсатор, ёмкость которого подбирается опытным путём. По существу он (конденсатор) будет служить фильтром, который будет сглаживать колебания в электрической цепи питания акустической системы автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Что такое ISO

ISO-соединение, предназначенное для автомагнитолы, представляет собой штекер, отвечающий евро стандартам. С его помощью аудиосистема подключается к автоэлектрике.

Большинство производителей выпускают штекеры, оснащенные 2 разъемами, каждый из которых имеет 8 контактов. Для удобства подключения разъемы маркируют цветом. Разъем для магнитолы серого (или коричневого) цвета предназначен для подсоединения к источнику напряжения. Его обозначают заглавной буквой “А”. Второй разъем (обозначаемый буквой “В”) окрашивают в черный цвет. К нему подключают провода от акустической системы или колонок.

Некоторые модели могут представлять собой одно изделие, состоящее из 16 линейных выходов на автомагнитоле. Такой ISO-разъем магнитолы отличается тем, что 2 разъема объединены в одну конструкцию.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Расшифровка обозначений на кнопках и разъемах магнитол

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Если автомагнитола без штекера

Если в автотранспортном средстве отсутствуют ИСО-разъемы автомагнитол, владелец машины может установить их самостоятельно. Для этого выполняют распиновку в следующем порядке.

1. Если штекер отсутствует только в автомобиле, необходимо приобрести в специализированном магазине ISO-разъем. Он должен соответствовать штекеру на головном устройстве, которое впоследствии будет установлено. Если штекер отсутствует на магнитоле (на его месте находится пучок проводов), то необходимо подобрать колодку.
2. Первыми отделяют провода, отвечающие за подачу напряжения. Чаще всего они отличаются увеличенным сечением и изоляцией красного и черного цветов. Убедиться в правильности выбора можно с помощью тестового прибора.
3. Разделяют провода для колонок согласно электросхеме автомобиля. В ходе подключения запрещено соединять отрицательные провода с общей магистралью или “массой”.
4. Отделяют провод, необходимый для работы антенны.
5. После того как будут обозначены линейные выходы на магнитоле, их соединяют со стержнями нового разъема. Для этого оголенные концы провода крепят обжимным инструментом. Такая техника обеспечивает надежное крепление.
6. После соединения следует проверить работоспособность устройства.

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопок	Функция кнопок
AF	Другая частота RDS, автоматический поиск при плохом приеме
ALL OFF	Все выключено
AMS	Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANG	Регулировка панели
ATA	Автоматически включается радио при выключении и перемотке медиатреков
ATT	Быстро уменьшает громкость
BAND	Выбор радиоприемника
BEER	Включение звукового сопровождения нажатия кнопок
Blank Skip	Пропускает паузы более 8 секунд
BMS	Компенсирует низкие частоты при падении за счет основного устройства
BTM	Запоминает качественную частоту сильных станций
CLK ADJ	Регулирует время
COLOR	Цвет
DISP	Активация дисплея
DNPP	Выбор CD в чейнджере
DNPS	Ввод названий дисков
DSP	Активация звукового процессора
EJECT	Извлечь кассету в кассетном приемнике или диск
EON	Прием дорожной информации
FUNCTION	Переключает наиболее используемые функции
INTO SCAN	Воспроизводит запись по 10 с для поиска
LOS	Ищет станции, пропуская со слабым приемом
LOUD	Компенсация тонов
M.RDM	Случайное воспроизведение дисков
PI	Автоматический поиск
PI SOUND	Переключение на другую частоту
PI MUTE	Приглушенный звук
POWER	Выключение
PS	Прослушивание по сохраненным настройкам
PTY	Выбор жанра
RDS	Поиск станции по мета-данным
RDM	Воспроизведение дорожек диска в любой последовательности
REG	Переход на частоту радиостанции с RDS
Repeat Play	Повторноепроигрываниедорожки
SCAN	Сканирование дорожек с воспроизведением начала
SEL	Настройка
SHUFFLE PLAY	Воспроизведение в случайном порядке доступной музыки
SYSTEM Q	Отслеживание фактором улучшения звука и показ их на дисплее
TA SEEK	Поиск станции с RDS
TC	Вызов тюнера при перемотке

Как подключить магнитолу LG

Всегда автомагнитолы, относящиеся к семейству LG, были очень надежными. Кроме того качество звука, которое воспроизводилось с их помощью, также имело высочайший уровень. Однако долгое функционирование такого устройства возможно только, если соблюдать все правила его эксплуатации (они описаны выше). Кроме того следует также и правильно выполнить технологию монтажа. Подключение и можно воспроизвести своими руками двумя способами.

Способ первый

Итак:

• В начале необходимо посмотреть, выключено ли зажигание. Также нужно отключить клеммы от питания АКБ.

Примечание: благодаря таким простым маневрам можно избежать коротких замыканий в цепи. Это позволит сохранить не только магнитолу, но и весь автомобиль в целом.

• Теперь нужно снять старый приемник, который ранее был установлен в штатное отверстие.
• В освобожденное отверстие установить монтажный кожух. Он есть в комплекте нового устройства.
• Чтобы этот кожух был надежно зафиксирован, следует подогнуть крепежные элементы, иначе магнитола будет пошатываться.
• Подключить головное устройство, используя стандартные штекеры ISO.

Примечание: иногда такого штекера в автомобиле может вдруг не оказаться. При этом на установку может уйти немного больше времени, так как придется разбираться с тем, какой провод, куда нужно совать.

Стандартный разъем автомагнитол LG

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY	Питание от батареи
GND, GROUND, K31, «минус»	Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание с зажигания
N/C, n/c, N/A	Пустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR- , RF+, RF- , LF+, LF- , LR+, LR-).

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF- , LR+, RF- , RR+, LF+, LR- , RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Схемы подключения

Шлейф для магнитолы, соответствующий стандарту ISO 10487, содержит в силовой части кабели следующего назначения:

• регулировка звука автомагнитолы в зависимости от скорости (опция, используется кабель с любым изолятором);
• снижение громкости или полное отключение звука при поступлении звонка на подключенный сотовый телефон (опция);
• подача положительного сигнала от аккумулятора автомобиля для обеспечения сохранения настроек в памяти оборудования (желтый изолятор провода);
• положительное питание штатной антенны (синий провод);
• система подсветки экрана и клавиш управления головным аудиоустройством (оранжевый кабель);
• подача положительного питания от замка зажигания (изоляция красного цвета);
• подключение к «массе» автомобиля (кабель с черным защитным покрытием).

В жгут для подключения динамиков входят кабели:

• положительный и отрицательный выводы правого заднего динамика (фиолетового и фиолетово-черного цвета соответственно);
• жгут правого переднего громкоговорителя (серый и серо-черный кабели);
• коммутация левого переднего динамика (изолятор белого и бело-черного цвета);
• подсоединение левого заднего громкоговорителя (зеленый и зелено-черный кабели).

Виды разъемов

В зависимости от производителя автомагнитолы разъем и фиксатор имеют различную конфигурацию. В конструкции магнитол Pioneer применялся штекер типа М16, имеющий сложную геометрическую форму для обеспечения установки только в одном положении. Оборудование Prology оснащается широким прямоугольным разъемом с небольшой высотой.

Стандартный евроразъем состоит из 2 секций, соединенных перемычкой или выполненных раздельно. На одной части располагаются силовые провода питания головного устройства, подведенные от аккумуляторной батареи, кузова автомобиля и замка зажигания. Жгут проводки отвечает за дополнительные функции магнитолы — изменение громкости в зависимости от скорости движения или приглушение звука при поступлении телефонного звонка.

Секция питания обозначается на электрических схемах литерой А, распиновка зависит от модели магнитолы. При использовании раздельных штекеров силовая секция оснащается колодкой из пластика коричневого цвета. Коммутационные кабели имеют изоляцию разного цвета, что позволяет разобраться в схеме подключения.

Цветовая гамма изоляции стандартна для большинства автомобилей, но возможны исключения.

Другая половина обозначается буквой В, предназначена для коммутации магнитолы с громкоговорителями. Если проводка оснащена индивидуальными штекерами, то разъем для колонок выполняется из пластика черного цвета. Форма черного и коричневого штекера идентична, что может привести к ошибке при подключении, поэтому ряд производителей выполняет на деталях направляющие пазы, которые исключают некорректный монтаж.

Существуют головные акустические устройства с 3 штекерами подключения или с общим разъемом, имеющим нестандартную форму, такой объединяет в себе колодки типа евро и специальный штекер. Дополнительный элемент используется для разводки линейного выхода на штатной магнитоле или для подключения дополнительного навигационного оборудования.
