Выбираем изделия для шиповки

Шипы не являются однотипными изделиями. Они разделяются по таким параметрам:

1. Материал. Изделия изготавливаются из сплавов: алюминия, стали либо пластика.
2. Форма. Существуют основные формы: круглая, овальная, четырехгранная. На практике различных форм указанных изделий очень много.
3. Тип сердцевины. Различают изделия с твердой вставкой в виде трубки, стержня и так далее.
4. Одно и двухфланцевые шипы. Вторые нужно устанавливать при агрессивном стиле вождения.

При выборе элементов для шиповки, учитывайте: скорость езды, стиль вождения, характеристики покрышек, высоту протектора. Выполняя повторное ошипование, обратите внимание на величину мест крепления выпавших шипов, как правило, гнезда немного разбиты: имеет смысл применить больший диаметр изделий. «Родные» шипы не будут держаться в разбитых гнездах.

Поставить элементы шиповки в домашних условиях несложно, необходимо придерживаться таких правил:

1. Шип не должен выступать из резины более 1,3 мм. Этот критерий учитывается при выборе высоты элементов шиповки.
2. Шиповать шины следует за 1-3 месяца до наступления зимнего сезона, вставленные элементы шиповки за этот период плотнее обожмутся резиной и будут служить дольше.
3. Обязательным условием долгого срока службы зашипованной резины есть обкатка шин. Она заключается в езде на автомобиле (300 км. пробега) без превышения скорости (до 80 км/час) и дополнительных нагрузок на колеса.

Рекомендуем посмотреть видео о перешиповке шин с использование ремонтных шипов:

ГлавШип Ошиповка и дошиповка ремонтными шипами ТЕКОМ. О компании ГлавШип

Ошиповка шин своими руками без спец инструмента Сделай сам!

Observe Ice-Freezer — продуктовое видео

Меры предосторожности

Первое, что стоит помнить – до полного высыхания мыльного раствора нельзя ездить на покрышке. На процесс впитывания уйдет несколько дней. После установки шины, для нормализации положения новых шипов, лучше всего проехать порядка 300–350 км, двигаясь со скоростью не более 60 км/ч. Таким образом, гарантируется, что шипы не выпадут в первые же дни эксплуатации.

Ремонтные шипы для восстановительной ошиповки бывших в употреблении шин

Как известно, зимние шины могут быть как фрикционными, так и шипованными. Причем можно приобрести покрышки, ошипованные в заводских условиях, а также и выполнить ее самостоятельно, своими руками. Об этом поговорим в данной статье.

Обзор зимних шин 2015-2016

Какие лучше выбрать шипы

Многие считают, что шипы – это однотипные изделия, которые не отличаются друг от друга. На самом деле это не так. На сегодняшний день существует много разновидностей шипов и отличаться они могут по следующим признакам.

• Материал корпуса «когтей» может быть изготовлен из алюминиевых сплавов (маркировка AD), стали (SD) или пластика (MD);
• Форма изделий может быть как классической круглой, овальной (OD), четырехгранной, бриллиантовой (DD) и так далее. На самом деле форм намного больше, это лишь основные, наиболее пользующиеся популярностью;
• Шипы могут быть однофланцевыми или двухфланцевыми. Последние отличаются повышенной надежностью, но устанавливать их есть смысл, только если вы любите быстро гонять по трассам на высоких скоростях;
• Тип сердечника бывает трубчатым, стержневым или другого типа. Если говорить проще, то однофланцевый шип может быть либо круглым либо овальным, а двухфланцевый имеет форму «рюмки».

Универсальных моделей шипов не существует, поэтому при выборе изделий важно понять для себя три важных параметра: с какой скоростью вы ездите, каков ваш стиль вождения и какими характеристиками обладают выбранные покрышки (протектор, твердость и прочее).

Важно! Шип не должен выступать наружу из шины более чем на 1,3 мм. Поэтому необходимо приобретать шипы соответствующей длины.

Стоит отметить и количество шипов, которое может быть установлено. На самом деле на территории РФ никаких ограничений нет, но большинство автомобилистов предпочитает придерживаться европейским стандартам, согласно которым, существуют следующие ограничения:

• На 13-дюймовые колеса рекомендуется ставить не более 90 штук;
• 14-15-дюймовые – 110 штук;
• 16-дюймовые – 150 штук.

Кроме этого, запомните 2 важных правила:

• Ошиповкой необходимо заниматься до наступления зимнего сезона. Новым шипам необходимо некоторое время отлежаться (желательно 2-3 месяца), в этом случае они прослужат дольше и будут прочно держаться в шине;
• Шипованную резину нужно обкатать. Для этого первые 500 км необходимо передвигаться на низкой скорости без сильных рывков и торможения.

После того как оборудование для ошиповки зимних шин было подготовлено можно приступать непосредственно к самому процессу установки.

Как делают зимние шины

Побывав на заводе Continental под Калугой, мы узнали, как производится новая шипованная шина IceContact 2, насколько она лучше предшественницы и сложно ли выдирать из нее шипы

Иван Соколов
Казалось бы, еще вчера мы посещали церемонию открытия немецко-калужского завода, а уже сегодня с конвейера сходит 2,5-миллионная шина. С момента запуска прошло уже больше двух лет, и главная на сегодня новость — начало производства премиум-шиповок IceContact 2. Калужский завод, к слову, стал вторым предприятием концерна, которое выпускает зимние шипованные шины, и единственным в России, где применены уникальные технологии шипования и вулканизации шипа, полностью интегрированные в производственный процесс. И если на заводе в немецком городе Корбах на долю шипованных шин приходится только 10–20 % от объемов производства (шипы в большинстве стран Европы вне закона, да и зимы куда мягче), то у нас потребность в таком продукте куда выше — в ближайшее время доля шиповок на калужском заводе составит около 60 %.

Из каждой 250-килограммовой стопки резиновой ленты берется один образец, который проходит обязательную проверку в лаборатории

О том, чем новинка выгодно отличается от предшественницы, читайте в статье Станислава Шустицкого, где он описывает собственные ощущения от теста IceContact 2. Мне же удалось вживую наблюдать, что стоит за такими показателями, как «улучшение управляемости на сухом дорожном покрытии на 9 %» или «улучшение тормозного и тягового усилий на льду на 8 %». Если брать глобально, то принцип производства всех современных зимних шин идентичен. Главные отличия, как и полагается, в деталях — главным образом, в составе резиновой смеси, структуре протектора, способе и типе шипования. Именно поэтому фотографировать конвейер дотошным журналистам традиционно запрещено — мало ли что выведают.

Процесс создания шины с нуля — крайне трудоемкий, длительный и высокоточный. Огромное количество времени, как и с любым технологичным продуктом, уходит на разработку шин — компьютерное моделирование, изготовление макетов и предсерийных образцов шин, длительный подбор и тестирование резиновых смесей… И только после успешных испытаний дело доходит до производства недешевых пресс-форм для каждого типоразмера шин, а также установки и отладки производственного оборудования непосредственно на заводе. Сам же процесс производства серийной продукции выглядит менее творческим и более заурядным, но и здесь пока что есть место ручному труду профессионалов.

Посадку шипа проверяют на специальном станке. Прочность превосходная — выдирается тот только с кусками протектора

Все начинается в цехе резиносмешения. Здесь, как понятно из названия, происходит изготовление секретной резиновой смеси: компоненты тщательно перемешиваются, измельчаются и раскатываются на вальцах. Технология смешивания компонентов состоит из двух этапов: сперва технический углерод смешивается с каучуком и добавками при температуре 120 градусов. Затем полученный «микс» смешивается с серой, а чтобы не запустить процесс вулканизации, процесс происходит при сниженной до 80 градусов температуре. По окончании процесса мы можем наблюдать 250-килограммовые многослойные стопки резиновой ленты, которая вскоре пойдет в следующий цех. Но и здесь возможны некоторые отклонения от плана, ибо превратиться из невзрачного куска резины в эффективную шину дано не каждой заготовке. Даже несмотря на то, что каждый замес четко отслеживается, существует мизерная вероятность неправильного смешивания ингредиентов будущей шины из-за их огромного разнообразия, которые включают в себя 15 наименований, созданных с использованием примерно 1500 различных материалов! Поэтому из каждой палеты с резиновой лентой-полуфабрикатом в обязательном порядке берется образец, который отправляется в лабораторию для анализа физико-химических параметров. Там проверяется полный набор физических свойств — время вулканизации, вязкость, твердость и т. д. В случае непрохождения целая палета бракуется, отправляется на вторичную переработку, а в производство отправляется только одобренное сырье.

Далее следует процесс экструзии, где лента сырой резины под давлением проходит через специальные планки (для каждого типоразмера шины своя планка). После этого формируются элементы будущей шины: боковины, протектор и гермослой. Во время экструзии на резину наносят цветные полоски, дабы заготовки было легче идентифицировать по типоразмеру и модели. Температура внутри экструдера колеблется в районе 110 градусов и снижается до 23–35 на 100-метровом участке, имеющем водяное охлаждение. Следующий этап — цех сборки и нарезки, где гермослой, текстильный слой, металлокорд, боковина и протектор состыковываются воедино. Таким образом, резиновая лента постепенно приобретает более привычную нам форму, больше всего напоминая гоночный слик из крайне мягкой резины. Чтобы шина обрела конечные формы, рисунок протектора, необходимую прочность и упругость, она отправляется на завершающий этап — вулканизацию. Здесь сырая резина запекается в пресс-форме при температуре 165 градусов под давлением в 16 атмосфер, а сам цикл длится порядка 9–15 секунд в зависимости от типоразмера шины. Пресс-формы представляют собой разбитые на несколько частей алюминиевые с торца и металлические по бокам клише, которые смыкаются при «запекании» протектора и размыкаются по окончании процесса вулканизации. Привычных «пупырышек», образующихся после вулканизации, теперь нет: высокое давление и особенности конструкции пресс-форм позволяют этого избежать. Поскольку клише при вулканизации имеют свойство загрязняться, то через каждые 1500 циклов они проходят очистку сухим льдом. Завод по изготовлению форм, кстати, также принадлежит Continental — компания приобрела его в прошлом году.

Усилие при этом достигает колоссальных 600 Н, хотя и обычный конти-шип показал вполне достойные 242 Н

Но свежеиспеченные шины еще не готовы: после вулканизации каждая шина проходит 100-процентный контроль качества, который включает весовую, визуальную и геометрическую проверки. Таким образом проверяют однородность структуры шины, наличие дисбаланса и отсутствие внешних недостатков. Также все шины проходят через рентген-установку, которая позволяет отследить правильность наложения слоев ( раньше для этого приходилось выборочно разрезать покрышки и осматривать их). И только после этого шины идут на фирменную ошиповку.

Этим процессом континенталевцы особенно гордятся — они первые, кто запустил в серийное производство технологию посадки шипов на клей, которая зовется StudOn (до этого к подобным мерам прибегали только в автоспорте). Так же, как, например, Gislaved NF 100, которые производятся здесь же, в Калуге, IceContact 2 проходят аналогичный процесс ошиповки: стенд, оснащенный специальной камерой, отслеживает положение центров отверстий и помещает в них шипы. Но в случае с IceContact 2 шипы уже покрыты специальным клеем, который расплавляется и засыхает на следующем этапе в автоклаве при температуре 165 градусов и под давлением 7 атм. Этот этап производства давно себя оправдал: вклеенный шип легко выдерживает нагрузку в 500 Н и выдергивается лишь при 600 Н, но уже с корнем, забирая с собой кусок протектора. Чтобы выдернуть обычный шип, требуется в 3–4 раза меньшее усилие — этот параметр, кстати, тоже регулярно проверяется в заводской лаборатории. Стоит ли ждать подобную технологию на более доступных покрышках? Как отвечает Георгий Ротов, генеральный директор OOО «Континентал Калуга», в ближайшее время это прерогатива лишь премиальных IceContact 2: ошиповка подобным образом довольно сильно удорожает более доступные шины.

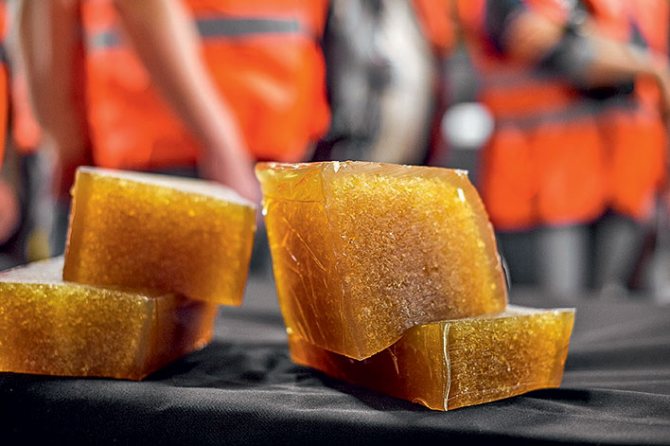

Компаунд смеси состоит из множества компонентов, включающих в себя 15 наименований, созданных с использованием 1500 различных материалов!

Также представители компании поделились перспективами развития производства. Одну из важнейших ролей здесь, конечно, играет не самая благоприятная экономическая обстановка: московский офис Continental прогнозирует падение российского рынка шин вплоть до следующего года. Вернуться же на докризисный уровень 2013 года, согласно ожиданиям компании, шинный рынок должен ближе к 2021 году, а уже к концу 2021 года завод планирует выйти на полную производственную мощность в 4 миллиона шин в год (теоретически существуют перспективы расширения производства аж до 16 млн).

Что касается настоящего времени, то сегодня в Калуге производится более 150 артикулов шин трех популярных в России брендов — Continental, Gislaved и Matador. По словам руководства, ведутся активные переговоры с российскими заводами-автосборщиками, с некоторыми уже есть определенные договоренности — АвтоВАЗ, Nissan, Renault, Ford, КамАЗ и т. д. уже сотрудничают с Continental.

Также в этом году начались поставки за рубеж: первые партии экспортных шин отправились в Республику Беларусь и на Украину, а за ними последовали поставки в Германию и Францию. В ближайшие месяцы шины, произведенные в Калуге, отправятся еще в ряд европейских стран: Бельгию, Испанию, Португалию, Италию, Великобританию, Польшу и Турцию. Примечательно, что это далеко не первый случай за последние годы, когда европейская компания, имея производство в России, начинает удовлетворять спрос не только наших, но и зарубежных торговых площадок — один из лучших показателей эффективности производства.

Читать по теме: что означает маркировка шин >>>

Стали известны новые подробности о готовящемся гиперкаре Koenigsegg One:1. Автомобиль будет представлен в начале марта на Женевском автосалоне. Как ожидается, всего изготовят не более пяти экземпляров новой модели. Представители компании рассказали, что удельная мощность суперкара составит 1 л.с на килограмм веса, а это означает, что мотор Koenigsegg One:1 разовьёт 1400 лошадиных сил. Максимальная скорость нового гиперкара достигнет отметки 450 километров в час, также в компании заявляют, что модель установит рекорды разгона машины до 100, 200, 300 и даже 400 километров в час.

Новости СМИ2

Обсуждение Отменить

Хочу получать самые интересные статьи

Число шипов в пятне контакта

У легкового автомобиля массой около 1,2 тонны вес, приходящийся на каждое колесо, составляет 300 кг. При давлении в шинах порядка 2 кг на см2 площадь пятна контакта будет приблизительно 150 кв. см. Значит, протектор новой шипованной шины шириной 155 мм на каждые 10 см длины окружности должно иметь 8 шипов. Для удовлетворительного сцепления допускается потеря не более 20% шипов. То есть в пятне контакта может оставаться 6–7 шипов. Если у вас их остается меньше, покрышку нужно дошиповать. Перед этим измерьте остаточную высоту протектора. Высота протектора меньше 4–6 мм говорит о том, что резину нужно не дошиповывать, а менять на новую.

Это интересно: Как отрегулировать боковую дверь на Газеле?

Устройство шипов противоскольжения

Все шипы для шин серийных легковых автомобилей состоят из тела и выступающего из него твердосплавного сердечника. Для лучшего удержания резиной протектора тело имеет 2–3 фланца. Материалом для их изготовления может быть как сталь, так и пластмасса. Фланцы ремонтных шипов имеют несколько больший диаметр, чем обычные. Так как фланцы того же диаметра не удержатся разбитым отверстием.

Конструкция оправки для шипования

Оправка состоит из двух частей:

1. Толстостенная металлическая трубка с внутренним диаметром чуть большим диаметра фланцев ремонтного шипа. Ее длина должна быть на несколько сантиметров больше ширины вашей ладони.
2. Отрезок стального стержня, плотно входящий в трубку. Нужно, чтобы его длина была равна длине трубки.

Монтаж шипов вручную

Установка шипов на зимнюю резину может быть проведена и вручную. Для этого понадобится:

• оправка, в которую будет помещен шип до установки. Подойдет тонкостенная трубка с внутренним диаметром, немного большим, чем тело шипа;
• опора для покрышки. Идеально подойдет зажатый в тисках кусок дерева с округлой верхней частью;
• молоток и терпение.

Рекомендуем: Неисправности двигателя, их причины и способы устранения

Установка проста. Шип помещается в оправку, устанавливается на место посадки, забивается молотком. При этом покрышка надевается на опору, которая служит ограничителем забоя шипа.

Оправка нужна, чтобы было удобнее забивать шипы, не ударять по пальцам, в частности. Идеально заколачивать шип одним ударом, контролируя вертикальность его захода в резину. При должной сноровке работа не представляет сложности.

Проводя перешиповку вручную, можно смачивать место посадки шипа небольшим количеством машинного масла для более легкого вхождения детали в резину.

Что необходимо знать до ошиповки

Выбрав подходящие шипы и резину, следует еще раз вернуться к основным правилам, соблюдение которых обеспечит долговечность и безопасность использования зимних колес, ошипованных в кустарных условиях:

• Резину ошиповывать лучше в преддверии зимнего сезона, чтобы дать шипам «отлежаться» два-три месяца перед началом эксплуатации;
• Немаловажную роль будет играть правильная обкатка резины, с соблюдением скоростного режима (не более 80-90 км/ч) на протяжении не менее 500 км;
• Следует соблюдать пропорции шипов в зависимости от радиуса. Например, для 13-дюймовых колес будет достаточно 90-95 шт. на один баллон. Для 14, 15-го радиуса — 100-110 шт., для 16, 17 — 150-165 шт.
• Стоимость одного шипа начинается в среднем от 10-15 рублей, некоторые организации предлагают ошиповать покрышку по цене 500-650 рублей вне зависимости от количества поставленных шипов.

Какие шипы лучше выбрать

Основная задача шипов — обеспечить надежное сцепление с дорогой. Максимальная нагрузка ложится на этот элемент зимней покрышки в момент разгона и торможения авто. При движении транспортного средства по трассе или в городе с равномерной скоростью, нагрузка уменьшается, и вновь возрастает при совершении манёвров.

Различные условия эксплуатации авто по-своему сказываются на износ шипов и резины в целом, поэтому, подобрав шипы под свой стиль вождения, можно существенно увеличить срок эксплуатации колес.

Шипы различаются по форме, объему, весу, составу. Каждому параметру соответствует определенное поведение шипа в дорожных условиях.

Корпус шипов может быть изготовлен из:

1. мягких сплавов (например, алюминий);
2. твердых металлов (железо);
3. нематаллических элементов (пластик).

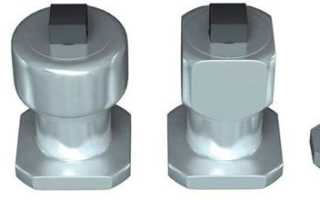

Различные виды шипов для шин

Поскольку шипы испытывают серьезную нагрузку, удерживая на себе вес автомобиля, следует использовать наиболее прочные изделия. Мягкие сплавы металлов или других веществ при агрессивном стиле вождения, скорее всего, потеряют изначальную форму, и уже не будут выполнять свое прямое предназначение.

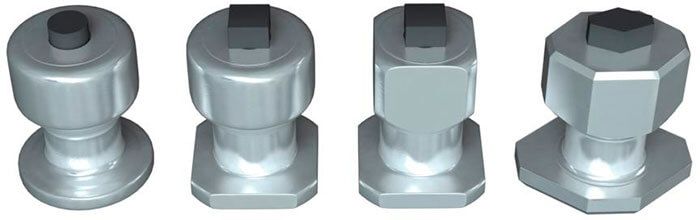

Немаловажное значение имеет и форма рабочей поверхности шипа. Наиболее распространенными являются следующие типы:

• овальные или круглые;
• квадратные или прямоугольные;
• многоранные.

Несложно представить, что чем больше острых выступающих краев шипа будет врезаться в дорожное полотно, тем лучше будет обеспечено сцепление.

Таким образом, предпочтение стоит отдавать многогранными или остроугольным шипам. Единственный их минус — это возрастание цены, в зависимости от количества граней.

Последнее, на чем стоит заострить внимание при выборе шипа — это его крепление в резину. Оно также имеет различные варианты, в зависимости от которых варьируется степень усадки и прочность получившейся конструкции. Наиболее предпочтительными будут двух- или многофланцевые шипы, основание которых имеет 2 и более расширения, за счет чего и обеспечивается надежность фиксации.

Чем больше фланцевых пазов у шипа, тем надежнее от сидит в покрышке

Существуют и другие параметры, которые определяют длительность срока и качество эксплуатации ошипованной резины, однако они менее значительны вышеприведенных параметров.

Какие шины выбрать для ошиповки

Приняв решение произвести самостоятельную ошиповку, следует серьезно подойти к вопросу выбора покрышек.

Наиболее подходящей станет резина, уже подготовленная заводом к самостоятельной ошиповке, т.е. на ней уже будут иметься технологические отверстия под установку шипа.

Покрышка под ошиповку с отверстиями для шипов

Можно приобрести резину, не подготовленную к шипованию кустарным способом. Здесь основное внимание следует обратить на состав резиновой смеси. По общему правилу нешипованные зимние шины имеют очень мягкую консистенцию, с целью наилучшего сцепления с зимним покрытием. Однако самостоятельно установленный шип в такой покрышке долго держаться не будет, ввиду отсутствия надежного крепления.

Не рекомендовано применять к ошиповке всесезонную резину, ввиду отсутствия надлежащих сцепных качеств при отрицательных температурах. Но, несмотря на этого, состав всесезоной резины имеет более твердую структуру, поэтому шип в ней будет закреплен более прочно, нежели во фрикционной зимней покрышке.

Категорически запрещено шиповать и использовать в зимних условиях не предназначенную для этого летнюю резину.

Желательно использовать новую резину, но при ограниченном количестве финансов подойдет и ранее использованная продукция. При этом срок ее ранней эксплуатации не должен превышать 3 года, а остаток протектора — не менее 4 мм.

Это интересно: Какими средствами лучше чернить резину сомостоятельно?

Выбираем шипы

Прежде чем заниматься установкой шипов на старые шины, стоит посмотреть, какие вообще виды шипов существуют. Стандартно все они делятся на три разные классификации:

1. Количество фланцев.

Модели делятся на однофланцевые и двуфланцевые. Каждый тип имеет свое назначение, к примеру, однофланцевые более комфортно для водителя и пассажиров чувствуют дорогу, минимально воздействуя на салон. Двуфланцевые же отлично подходят для обеспечения высоких скоростей. Важно отметить, что первый вариант дешевле стоит, да и в целом лучше подходит под городские дороги.

1. Материал.

Все шипы для шин обязательно должны содержать в своем составе железо, чтобы их деформация была минимальной даже при передвижении по грунтовым и каменным дорогам с большим количеством ям и кочек. Выбирайте наиболее твердый материал, чтобы быть уверенным в качестве.

1. Форма.

В большинстве своем речь идет о наконечниках. Шипы для хорошего сцепления с дорогой имеют специальный наконечник, наиболее популярным вариантом которого является круглый. Такой тип достаточно дешевый, но подходит только автомобилистам из районов с мягким климатом. Люди на севере нуждаются в эффективном сцеплении, которое могут обеспечить только многогранные шипы. Они способны работать даже на голом льду. Лучше их работают с дорогой только достаточно редкие бриллиантовые модели. Конечно, они выполняются из другого материала, однако имеют специальную структуру, позволяющую надежно передвигаться по любой поверхности. К сожалению, они достаточно быстро изнашиваются.

Мы шипуем всё, что можно зашиповать — автомобильные шины, внедорожную, грязевую резину, мото шины, шины для квадроциклов и спецтехники, обувь и прочее.

Мы шипуем самостоятельно, на оборудовании из Германии, в специально построенном помещении. Наши мастера шипуют более 10 лет.

Используем заводскую технологию ошиповки в новые отверстия и запатентованную технологию повторной ошиповки ремонтными шипами в старые отверстия.

Стоимость ошиповки зависит от технологии ошиповки и выбранного шипа. Какая технология лучше для Вас, сможем сказать посмотрев на ваши шины.

Стоимость полной ошиповки шины в новые отверстия 650 руб. за одну шину вне зависимости от количества установленных шипов, или 12 рублей за 1 специальный ремонтный шип установленный в старое отверстие.

Остаток высоты протектора должен быть от 6мм для качественной установки шипа.

Технология заводской ошиповки в новые отверстия:

Технология повторной ошиповки специальным запатентованным шипом в старое отверстие:

Цены на полную ошиповку шины:

Размер и тип шипа	Вид шипа	Цена
Ремонтный шип высотой 8мм или 9мм. Для повторной ошиповки в старое отверстие. Полиамидная вставка в процессе эксплуатации прочно вклеивается в шину. Данный шип служит несколько сезонов, не отламывается и не вылетает.	12 руб / шип
10-11мм рюмочный, подходит для шин с пробегом, очень прочно сидит в покрышке, выдерживает большие перегрузки и экстремальное вождение.Оптимальный вариант.	650 руб / шина
12мм, двухфланцевый, рюмочный, за счет своей формы данный шип удерживается в шине очень прочно. Подходит для высокого или мало изношенного протектора.	1000 руб / шина
13мм, двухфланценвый с увеличенной твердосплавной вставкой, хорошо подходит для грязевой шины на автомобили и квадроциклы.	1500 руб / шина
Грузовой 15-17-20мм, трехфланцевый шип, для больших грузовиков и джипов. (Устанавливается примерно 96 шипов)	2500 руб / шина

Рекомендации клиенту по обкатке шин в течение первых 500 км:

При движении на автомобиле, избегать резких ускорений и торможений, а также пробуксовок. Соблюдайте скоростной режим не более 60 км/ч в городе и 90 км/ч на загородных трассах. По возможности, старайтесь на минимально низкой скорости проезжать трамвайные пути, переезды, а также другие препятствия на дороге (лежачие полицейские, ямы и т.д.).

Время жизни шипов зависит от состояния резины, возраста шин, модели, высоты протектора и стиля вождения.

Если смотреть строение этого варианта, то оно мало чем отличается от обычного шипа, который устанавливается на заводе.

1) Это так называемый стаканчик, или корпус в виде клепки, при помощи которого он собственно и держится внутри резины.

2) Это стальной сердечник, который собственно и цепляется за ледяное покрытие, как видите обычное строение.

Однако у этих шипов есть также и небольшие отличия. Для начала предлагаю вам представить разбитое гнездо в шине, из которого вылетел шип. Как правило, оно немного расширено, из-за этого и произошла потеря. Можно конечно попытаться вернуть и «родной», если вы его нашли вовремя, . Однако не всегда он будет держаться и может практически сразу выпасть.

К чему я это все говорю, если рассмотреть корпус ремонтного варианта, то он немного толще чем обычный, делается это для того чтобы он не вылетел из гнезда которое разбито и расширилось. Корпус изготавливается либо из полимеров, либо из металла. Стоит отметить, что даже вариант из полимера, держится очень даже хорошо.

Далее сердечник (металлическая игла), также немного утоплена в свой корпус и находится на несколько миллиметров ниже, чем стандартный шип в резине. Делается это для того чтобы он не выпирал, а действительно прочно сидел. Такое решение позволяет учитывать .

Ремонтный вариант, сидит очень прочно, многие не вылетают до .

Как определить, что шине нужен ремонт?

Сразу скажем, что восстановление ошиповки шин – это операция вполне выполнимая. Если протектор имеет достаточную глубину, а сам резиновый материал не демонстрирует особых признаков износа, то приобретать новый комплект не нужно.

Ремонт позволит полностью восстановить изначальные технические показатели резины, а также сэкономит крупную денежную сумму.

Определить, что изделию нужна реставрация, можно по следующим признакам:

• на поверхности явно видны отверстия, которые оставили после себя выпавшие шипы;
• между шипом и протектором прослеживается крупный зазор;
• металлические элементы потеряли изначальную прочность фиксации, их без особых усилий можно утопить внутрь покрышки, расшатать;
• высота шипов над резиновой поверхностью упала до полутора миллиметров, на них заметны следы механических воздействий, потертости и деформации.

Инструменты для ошиповки шин

Существует несколько вариантов выполнения процедуры ошиповки. Наиболее простой, но в то же время трудоемкий — ручной способ. Для его выполнения потребуется следующий подручный инструмент:

• емкость с мыльным раствором и приспособлением для его нанесения;
• тяжелый предмет для вбивания шипов (подойдет обычный молоток) либо полукруглые плоскогубцы и отвертка (для обычной вставки шипов);
• могут потребоваться плоскогубцы и отвертка для удаления неправильно закрепленных или старых элементов.

Данный способ является весьма примитивным, он требует значительных временных затрат, а чтобы равномерно усадить шипы потребуется немалый опыт и умения.

Наиболее простым является полуавтоматический способ. Он подразумевает наличие шуроповерта со специальной насадкой, с помощью которого удастся ввернуть шип на нужную и одинаковую для всех глубину.

Ошиповка шин может производиться при помощи шуруповерта

Самым продвинутым и приемлемым в плане получения качества и долговечности готового изделия является автоматический способ. Он проводится с помощью автоматического пневнопистолета, который под высоким давлением воздуха буквально вбивает шипы в гнезда, сразу придавая им нужную фиксацию.

Стоимость такого оборудования весьма высока. Его покупка является нерентабельной ради ошиповки одного комплекта колес. Однако такой инструмент имеется практически в каждом сервисе по шиномонтажу, поэтому закупив шины и шипы, можно смело отправляться для ошиповки в ближайшую СТО автомобилей.

Ошиповка шин своими руками без пневмопистолета

Как указано выше, ручной способ предполагает усадку шипов с использованием шуроповерта и насадки к нему, а также без применения этого инструмента. В любом случае начальный этап будет выглядеть примерно идентично.

Если шины не имеют технологических отверстий, их необходимо сделать с помощью шила (не рекомендовано), либо с использованием дрели с фиксатором глубины. Сверло нужно подобрать диаметром несколько меньше, чем основание шипа. Все отверстия должны быть одинаковы по глубине и соответствовать длине шипов. Например, если шипы длиной 9 мм, то и глубина отверстия должна быть 8-9 мм. При необходимости рекомендуется делать замеры штангенциркулем.

Просверливание отверстий в шинах перед ошиповкой

Процедуру сверловки резины следует проводить очень аккуратно, так как велика вероятность испортить резину, сделав сквозное отверстие.

После этого проводятся следующие манипуляции:

1. Шина крепко фиксируется в вертикальном положении.

Установка шины на специальную стойку

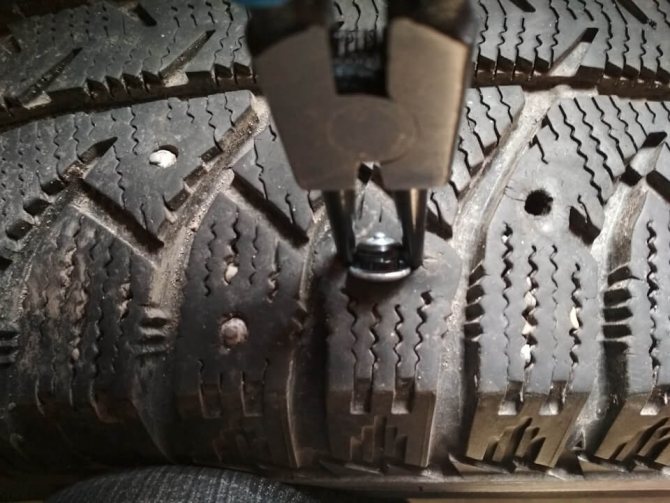

Удаление шипов из резины при помощи плоскогубцев

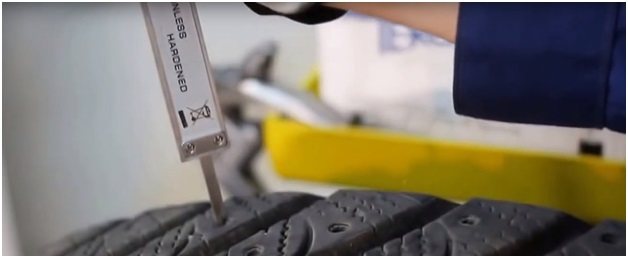

Замер глубины шипов при помощи штангенциркуля

Смачивание резины мыльной водой

Ошиповка шин при помощи полукруглых плоскогубцев и отвертки

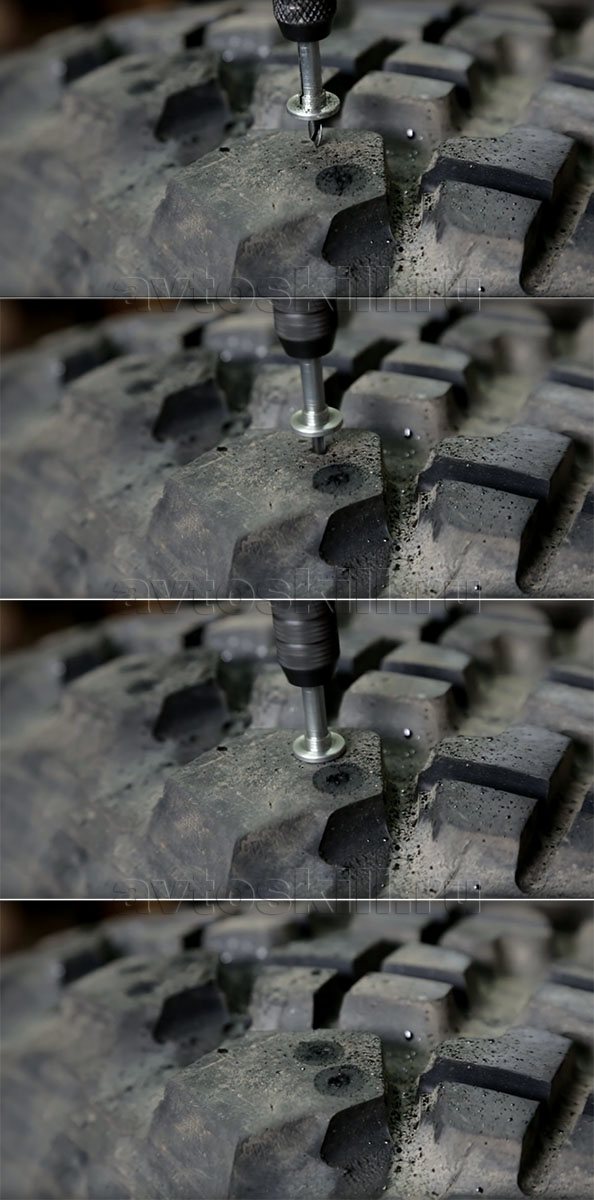

Ошиповка шин при помощи шуруповерта

После окончания процедуры резину следует высушить, после чего убрать на хранение. Ни в коем случае нельзя сразу же приступать к ее испытаниям, это приведет к выпаданию шипов и сведет на нет все приложенные усилия.

Также можете посмотреть несколько полезных видео про ошиповку шин своими руками без пневмопистолета:

Ошиповка шин в гаражных условиях,без спец инструмента.

Варианты и правила ошиповки шин

Важно подготовить шину к ошиповке. Производить работу лучше заранее. Желательно, чтобы покрышка отлежалась 2-3 месяца до использования. В процессе следует помнить следующие правила.

Начинают с удаления старых шипов. Вытащить шипы можно с помощью отвертки или пассатижей. Все оставшиеся отверстия продувают от грязи. Обязательно замеряют глубину ямок. Желательно делать это до покупки шипов, тогда точно можно выбрать размер.

Во время работы покрышка должна быть прочно закреплена. Любое движение может привести к ошибкам размещения шипа. Если покрышка изначально не предназначена для ошиповки потребуется с помощью дрели сделать отверстия, используют сверло с ограничителем глубины.

Не стоит размещать шипы в гнезда, использованные до этого.

Ручная дошиповка

Выполнить ремонт можно без пистолета. Сделать это несложно, но потребуется соблюдать осторожность. Перед работой смочите поверхность мыльным раствором.

Заключается метод во вбивании шипа на место молотком. Делать это нужно аккуратно, чтобы не повредить сердечник.

Дошиповка пневмопистолетом

Если есть возможность, лучше использовать пистолет для ошиповки. Это оборудование позволит намного точнее размещать шипы в протекторные блоки.

Работа предельно проста. Засыпаем шипы в пневматический пистолет. Вставляем лапки приспособления в отверстие и забиваем деталь на место. Главное следить, чтобы пистолет был расположен вертикально.

Самостоятельная ошиповка покрышек не является сложной задачей. Справится с ней может даже начинающий автолюбитель. Зная, как производится работа, можно сэкономить на подготовке автомобиля к зимнему сезону.

Ошиповка шин своими руками с пневмопистолетом

На начальном этапе подготовки покрышки к ошиповке с вышеуказанным способом отличий не существует. Вся специфика заключается только в правильном использовании пистолета:

В инструмент закладывается шип.

Установка шипа в пневмопистолет

Шиповка шины пневмопистолетом

Выполнив это действие, проводится измерение высоты усадки, а также проверяется угол наклона шипа. При выявлении брака, он удаляется, и процедура проводится повторно.

Также можете посмотреть несколько видео-инструкции по ошиповке резины пневмопистолетом:

Установка шипов

Перед установкой шипов необходимо предварительно зафиксировать шину. Она должна оставаться в неподвижном положении, в противном случае работа может пойти «насмарку». Далее, смочите поверхность покрышки мыльной пеной, чтобы шип легче проходил в отверстие покрышки.

После этого нужно взять пневматический пистолет, с засыпанными в него шипами, и зафиксировать его таким образом, чтобы лапки находились в отверстии для шипа и немного растягивали его. Сам пистолет в это время должен располагаться относительно отверстия. Следите за тем, чтобы не было перекосов. После того как шип был установлен, необходимо проверить насколько надежно он «сел». Если он установился в перекошенном состоянии, то лучше избавиться от такого брака, так как пользы от него в любом случае не будет.

Это интересно: Как самостоятельно измерить давление в топливной рампе автомобиля

Совет! Если шип слишком сильно выступает просто вбейте его чуть глубже. Для этого используйте молоток и стальной лист.

Если по тем или иным причинам вы неправильно установили «коготь», его можно с легкостью вытащить, пока нанесенная ранее пена не высохла.

Если установка прошла гладко, не стоит сразу же садиться за руль и устраивать тест-драйв обновленным покрышкам. Шинам нужно дать время «на адаптацию» к шипам, так как растяжение и нагрузка в этом случае немного меняется. Кроме этого, мыльная пена должна полностью высохнуть и окончательно «схватить» шипы и намертво зафиксировать их.

Устанавливать покрышки на автомобиль можно через 2-3 дня после произведенных манипуляций.

Полезно! Если в процессе обкатки некоторые шипы вылетели, назад их лучше не вставлять, так как когда они вылетают отверстия деформируются и повторная установка в них изделий – это бесполезное занятие.

Если вы решили ошиповать резину без соответствующих отверстий, то их придется делать самостоятельно. Это трудоемкая работа, в процессе которой вы можете случайно повредить резину. В этом случае помимо пневматического пистолета вам понадобится специальное трубчатое сверло.

Подготовка к ошиповке шин

Перед обработкой шин необходимо приобрести резину. Подходящие для ошиповки покрышки должны:

• Соответствовать сезону эксплуатации, то есть выбирать необходимо зимнюю резину;
• Быть изготовлены из твердого материала, так как жесткая резина лучше удерживает шипы;
• Быть с «нестертым» рисунком протектора, поэтому лучше, если это будут новые покрышки.

Таким требованиям отвечают только фрикционные модели покрышек или шины со специальными отверстиям для шипов. Стоят такие модели на порядок выше, но, при самостоятельной ошиповке вы будете уверены в качестве «когтей» и в том, что технология их установки была соблюдена полностью. Тем самым, срок эксплуатации восстановленных шин может быть не меньше чем у новых.

Помимо этого, вам понадобится специальный пневматический пистолет для ошиповки зимних шин и комплект шипов, о которых мы поговорим подробнее.

Выполнение ошиповки зимних шин своими руками

Для ошиповки шин самостоятельно без пневмопистолета необходимо воспользоваться инструкцией, которая расположена ниже.

• Если шина не имеет заранее подготовленных технологических отверстий, то их следует сделать самостоятельно. Некоторые автовладельцы для этого используют шило. Контролировать глубину в таком случае крайне сложно. Есть риск повредить корд или проткнуть резину насквозь.

Более предпочтительным является использование дрели с фиксатором глубины. Сверло должно иметь меньший диаметр по сравнению с основанием шипа. Глубина сверления должна соответствовать длине крепления.

• Если отверстия делались шилом или дрелью без фиксатора глубины, то необходимо провести замер полученных посадочных мест. Для этого рекомендуется использовать штангенциркуль.

• Рабочую поверхность следует обработать мыльным раствором. На протяжении всего процесса ошиповки резина должна оставаться сырой.

• Шип в технологическое отверстие должен входить строго под прямым углом. Для этого можно воспользоваться молотком. Шипы по одному вбиваются в посадочные места. При этом важно следить, чтобы не повредились рабочие грани.

В качестве альтернативного способа используются круглогубцы и отвертка. Посадочное место предварительно расширяется и с помощью отвертки в него вставляется шип.

При применении шуруповерта потребуется специальная насадка для шипов. Инструмент следует располагать строго под прямым углом к шине.

• Проверить на прочность и высоту выступания шипов.
• Высушить резину и отправить ее на хранение. Запрещено устанавливать и эксплуатировать шины сразу после ошиповки, так как это приведет к выпадению шипов.

Какие шины подлежат восстановлению?

Замена шипов актуальна и оправдана при соблюдении следующих условий:

1. Покрышка была оснащена шипами в фабричных условиях, то есть на ней имеются все необходимые посадочные отверстия, расположение которых строго продумано и оптимизировано.
2. Возраст резины не более пяти лет. По истечении данного срока материал начинает стареть, его свойства изменяются.
3. Протектор имеет достаточную глубину, по меньшей мере, 7 миллиметров.
4. Отсутствие серьезных механических дефектов и иных повреждений, которые можно определить в ходе визуального осмотра.

Шипы: конструктивные особенности и принципы выбора

Визуально шип представляет собой очень простой металлический элемент, состоящий из корпуса и сердечника, выступающего из него на определенную длину. Корпус сформирован достаточно мягким металлом, сердечник же максимально твердый, что снижает интенсивность механического износа.

Чтобы добиться максимальной прочности фиксации, тело оснащено 2-3 фланцами. Чтобы ремонт-дошиповка своими руками дал необходимый результат, при подборе шипов следует руководствоваться несколькими простыми принципами:

1. В идеале, следует использовать восстановительный комплект, рекомендованный непосредственно производителем. Многие компании выпускают такие наборы, металлические элементы полностью соответствуют заводским оригиналам, что обеспечивает простоту монтажа, а также полное восстановление изначальных технических параметров резины.

Важно! Если отыскать такой комплект в продаже не получается, то можно приобрести и шипы от стороннего бренда, но обратить внимание, чтобы по своей конфигурации, материалу производства и другим основным показателям они полностью соответствовали оригиналам.

2. Если вы эксплуатируете транспортное средство, в основном, в городе, передвигаетесь по асфальту, редко выезжаете на гололед и другие сложные поверхности, то можно сделать выбор в пользу простых шипов с одним фланцем.

3. При регулярных поездках по льду, загородным трассам, которые редко чистятся от наката и спрессованного снега, лучше установить более мощные и надежные металлические элементы с несколькими фланцами.

Посмотрите видео о плюсах и минусах ремонтных шипов:

Механизированные способы

Установка может выполняться и полностью вручную, и при помощи специального инструмента. Начнем разбор со второго варианта.

Самый надежный, быстрый и эффективный инструмент – это пневматический пистолет. Да, стоит он недешево, так что ради одной процедуры покупать его – не самое рациональное решение.

Поспрашивайте у друзей, попробуйте договориться об аренде с автомобильным сервисом – в таком случае экономия окажется внушительной.

Пользоваться пистолетом довольно просто, достаточно придерживаться следующего алгоритма действий:

• накачка колеса;
• установка шипа в специально оборудованный паз на пистолете;
• рабочая часть инструмента плотно прижимается к посадочному отверстию;
• нажимается курок, под большим давлением элемент буквально “влетает” в гнездо и фиксируется.

Важно! Основной момент – контроль над положением пистолета, он должен находиться строго перпендикулярно по отношению к отверстию.

Альтернативный вариант – шуруповерт (дрель с возможностью работы на низких оборотах), на который установлена особая насадка, приобрести ее можно в автомобильных магазинах.

На этом видео показано, как самостоятельно зашиповать резину в гаражных условиях с помощью дрели:

Ручная методика

Установить ремонтные шипы для зимней резины можно и при помощи самого простого инструмента. В процессе понадобится следующее:

• пассатижи;
• молоток;
• отвертка с диаметром, соответствующим посадочному отверстию для шипа;
• теплая мыльная вода.

Первым делом, покрышку нужно тщательно вымыть, чтобы удалить загрязнения. Далее вся поверхность протектора смачивается водой, чтобы шипы входили в отверстия легче.

Непосредственно перед установкой металлического элемента посадочное гнездо немного расширяется отверткой, а шип также промывается мыльным раствором.

Важно! Использование масла в качестве смазки недопустимо, так как оно является химически активным веществом, способным спровоцировать разрушение резинового материала.

Чтобы шип оказался на нужной глубине, он загоняется в гнездо молотком или пассатижами.

Если диаметр посадочного отверстия слишком большой, оно изношено, из-за чего не обеспечивает надежной фиксации, можно выполнить простой и быстрый ремонт с помощью специального клея. Например, есть хороший клей Loctite 480.

Смотрите видео, где показан самый простой способ ошиповки шин, при помощи отвертки:

Тест на видео — какой клей лучше применить для установки шипов:

Интересное видео, обзор ручного шиповального устройства:

Ручное Шиповальное устройство ГлавШип. ВНИМАНИЕ: использовать резиновую киянку среднего размера!

Восстановление покрышек

Установка шипов на зимней резине собственными руками применяется для дошиповки и для перешиповки покрышек. Процесс ошиповки дает возможность оснастить зимние шины под индивидуальные условия эксплуатации машины. Перешиповка продлевает ресурс покрышек, дает возможность их восстановить.

Для проведения указанных работ подходят шины, имеющие истертые либо отвалившиеся шипы. Для замены отсутствующих либо изношенных элементов шиповки применяют специальные изделия. Они имеют увеличенную шляпку, поэтому могут быть установлены в разбитые гнезда крепления. Последовательность ремонтных работ при перешиповке покрышек не сильно отличается от методов первичного шипования резины. Имеет лишь одно отличие: перед установкой новых шипов нужно очистить гнезда от частиц грязи, пыли, остатков старых элементов шиповки.

Источники

[свернуть]

Установка шипов на покрышки с отверстиями

Если шина уже имеет отверстия в резине, установка шипов на зимнюю покрышку делается в места, предусмотренные производителем. Ремкомплекты содержат элементы, диаметр которых несколько больше «штатных», поэтому они в чаще всего садятся в существующие отверстия достаточно плотно.

Рекомендуем: Масло ZIC: описание и отзывы

Зачастую резина вокруг вывалившихся шипов сильно разбита. В этом случае можно прихватить новую деталь на хороший клей, чтобы гарантировать плотную посадку. Некоторые покрышки со штатными отверстиями имеют достаточно свободной площади на протекторе, чтобы установить шип в новое место. Если есть шанс сделать так, то лучше им воспользоваться.
