Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

https://truck-standart.ru/ Hino замена заднего сальника коленвала

https://truck-standart.ru/ Isuzu N — серии маслоотражательное кольцо сальника коленвала

https://truck-standart.ru/ Isuzu N — серия. Установка заднего сальника коленчатого вала.

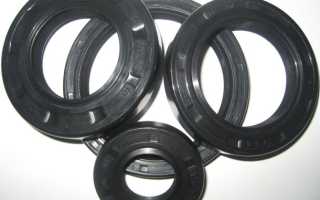

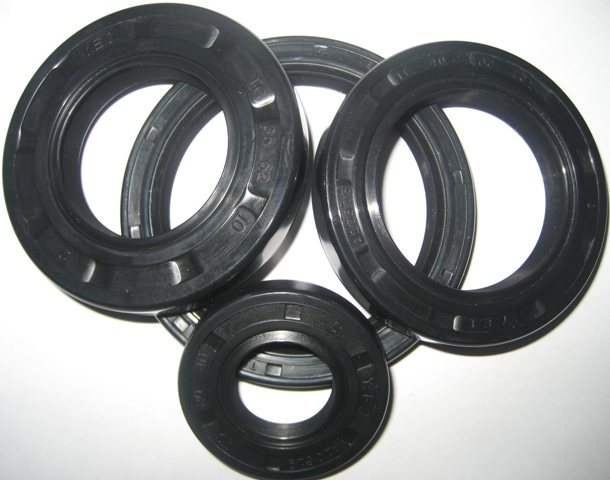

Разновидности и назначение сальников

По сути сальник – это уплотнительное кольцо. Для его изготовления используются фторкаучук или силикон, которые выдерживают нагревание и перепад температур, а также устойчивы к негативному воздействию моторного масла.

По месту расположения различают сальники 2-х типов:

• Задний. Более крупный и износостойкий. Если был изготовлен качественно, может прослужить очень долго – особенно при надлежащем уходе за двигателем.
• Передний. Отличается от переднего меньшими размерами и тем, что интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно выяснить, какой из уплотнителей вышел из строя.

Назначение сальников

Мотор оборудован системой смазки, подающей масло во все рабочие механизмы. Особенность коленвала состоит в том, что его корпус выводится наружу, поэтому в местах выхода происходит утечка смазочного материала. Именно в этой точке и устанавливается сальник, диаметр которого полностью соответствует диаметру коленвала.

В автомобилях с задними приводами и продольно установленными двигателями уплотнители расположены в щите коленчатого вала перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные автомобили с продольно расположенными двигателями и ременными ГРМ) сальники устанавливаются в блоке цилиндров.

Если сальник неисправен, происходит утечка смазочного материала.

Как заменить (поменять)передний сальник коленвала ВАЗ 2101-07.Нива

Замена заднего сальника коленвала BMW M52/M54 Crankshaft rear oil seal replacement for BMW M52 / M54

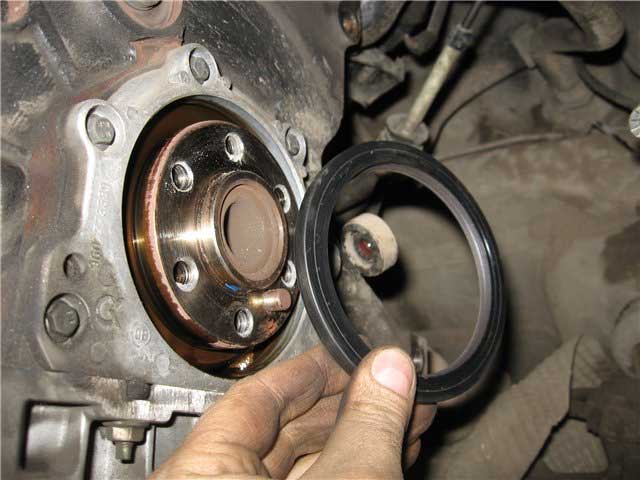

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Описание и функции сальника коленвала

Чтобы силовой агрегат функционировал нормально, необходимо, чтобы он должным образом смазывался. Для этого и существует смазочная система, в которой движется масло под большим давлением. Оно смазывает все трущиеся поверхности ДВС, разбрызгиваясь под давлением. Также смазка может двигаться самотеком. Обычно в силовых установках используется смазочная система гибридного типа, когда одна половина масла разбрызгивается, а вторая идет самотеком.

Однако смазка не только снижает трение между поверхностями, но и убирает продукты износа, защищает элементы мотора от повреждений, не дает ему перегреваться. Теперь обратите внимание на коленвал, который выступает наружу из мотора. Для того чтобы предотвратить вытекание масла, отверстие, где он вращается, закрывается уплотнителем.

Его роль играет сальник коленвала. Используются 2 уплотнителя:

• передний, он находится рядом со шкивом коленчатого вала;
• задний, расположенный в области маховика.

Будет полезно Как завести машину после долгого простоя зимой
Уплотнитель может быть силиконовый либо резиновый. Почему используются именно эти материалы? Они устойчивы к повышенным температурам, не боятся воздействия смазки.

А это значит, что уплотнитель не будет поврежден из-за того, что перегреется. Ведь когда мотор работает на высоких оборотах, он нагревается до максимальных температур. В результате размер деталей становится больше. Сальник сделан в виде кольца такого размера, чтобы идеально подходить к диаметру коленчатого вала.

Располагается он на блоке цилиндров ДВС там, где коленвал выступает наружу. При этом область выхода коленчатого вала на моторе может отличаться в зависимости от машины.

Рекомендуем

Например, если у вас отечественный автомобиль с задним приводом, в котором силовой агрегат располагается продольно и установлена цепь газораспределительного механизма, то уплотнитель будет находиться в щитке коленвала за опорным подшипником.

Когда машина с передним приводом, а двигатель размещен поперечно и используется ремень ГРМ, то уплотнитель будет находиться в блоке цилиндров. Это объясняется тем, что щитов коленчатого вала на подобных моторах нет.

Причины износа сальника коленвала

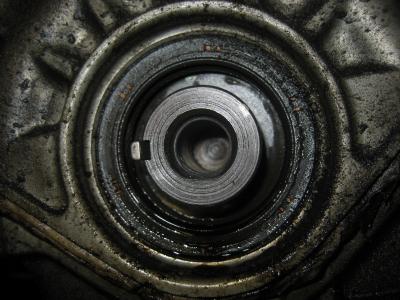

Как узнать, что сальник пора менять?

Качественный сальник, изготовленный проверенным изготовителем, может обеспечить герметизацию блока на 150 тысяч километров. Однако, существует ряд определенных причин, по которым есть риск вывести деталь из строя намного раньше.

1. Масло и масляный фильтр несвоевременно подверглись замене. Это объясняется тем, что при использовании отработанного масла, в место установки сальника проникает пыль и грязь, которые царапают поверхность, требующую уплотнения. Таким образом, появившееся в процессе эксплуатации небольшие царапины, повреждают кромку сальника при вращении и выводят его из строя раньше времени. Также царапины могут возникнуть при не качественном проведении ремонта.

2. Перегрев мотора. При перегреве двигателя, коленчатый вал нагревается до температур, на которые не рассчитан его сальник. Таким образом, уплотнитель плавится и теряет свои герметические свойства.

Чтобы определить необходимость проведения замены, обратите внимание на месте выхода коленчатого вала из блока. Если там обнаружены следы утечки масла и уровень масла заметно снижается, то это явный знак тому, что сальник коленвала нуждается в замене.

Причины протекания сальника

Ресурс детали составляет от 100 до 200 тыс. км пробега — в зависимости от качества самой запчасти и того, насколько внимательно автолюбитель ухаживает за ДВС. Впрочем, замена сальника двигателя может понадобиться и значительно раньше.

Факторами, вызывающими преждевременный износ, считаются:

• Перегрев двигателя
  . Несмотря на термостойкость, материал изготовления имеет предел переносимых температур — и ограничивается он, как правило, нормированным нагревом мотора. При перегреве уплотнитель начинает терять свои свойства, становится ломким, деформируется, герметичность его снижается.
• Несвоевременная замена моторного масла
  . Образующийся в процессе работы ДВС осадок в виде металлических частиц и попавших извне загрязнений наносит механические повреждения материалу сальника. Мелкая царапина со временем становится трещиной, провоцируя течь смазки. Своевременно следует менять и масляный фильтр, от которого зависит качество смазки.
• Длительный простой автомобиля.
  Если машина долго не используется да еще и находится на морозе, то сальник высыхает и растрескивается либо теряет эластичность.
• Неисправность ДВС
  . Повышенное давление картерных газов провоцирует выдавливание даже нового сальника и образование щели между ним и коленвалом.
• Биение коленвала.
  При пробеге свыше 100 тыс. км детали двигательной системы изнашиваются, расшатываются. Коленвал начинает вибрировать, между ним и сальником появляется зазор, плотное прилегание становится невозможным. Сам уплотнитель в результате износа деформируется.

Как поменять сальники коленвала

Замену сальника коленвала можно условно разделить на два этапа. Это замена переднего сальника, расположенного со стороны привода ГРМ. Вторым этапом принято считать сальник, расположенный со стороны коробки передач.

Видео — Замена переднего сальника коленвала

Существует два способа замены сальник. Первый является достаточно примитивным и выдуманный водителями, которые не хотят тратить много времени на эту процедуру. Второй способ предписан заводом-изготовителем и является самым надежным, поэтому рассмотрим только его.

Порядок действий:

1. Установите автомобиль на яму и исключите любое его перемещение. Открутите защиту двигателя и крышку ГРМ. Не забудьте отключить аккумуляторную батарею и слить масло из двигателя.

2. Открутите 6 болтов, которые предназначены для защиты моторного отсека справа.

3. Ослабьте натяжку ремня генератора и снимите его.

4. Снимите правое переднее колесо и включите самую низкую передачу. Используя ключ на 19, ослабьте (во всех случаях получается именно «сорвать») болт крепления шкива. После этого, выкрутите болт и снимите шкив коленчатого вала. Будьте осторожны и не потеряйте шпонку коленчатого вала, так как без нее дальнейшая работа шкива будет проблематична.

5. Установите поршень самого первого цилиндра в ВМТ. Для контроля положения используйте метку в люке маховика двигателя и метку на валу газораспределительного механизма. Данное действие рекомендуется выполнять при поднятом переднем колесе и на пятой передаче.

6. Ослабьте крепление натяжного ролика и, после этого, снимите ремень газораспределительного механизма.

7. Выкрутите все болты крепления нижней крышки картера сцепления и снимите ее. Ее демонтаж проводите вместе с прокладкой.

8. Открутите все болты (16 штук) крепления крышки картера двигателя и демонтируйте ее. При сборке узлов рекомендуется заменить прокладку.

9. Демонтируйте маслоприемник от маслонасоса и коренного подшипника. Для этого открутите болты крепления на 10.

10. С помощью двух отверток снимите с вала зубчатый шкив и открутите все болты крепления масляного насоса. Таким образом, получается, что масляный насос снимается вместе с сальником. Сальник необходимо вытащить с помощью любого острого предмета и, смазав маслом новый сальник, установить его на место. Запрессовка производить с помощью оправки или старого сальника.

11. Проведите сборку улов в обратной последовательности.

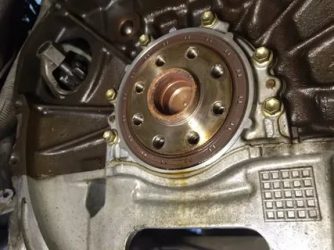

Основные неисправности: течет коренной сальник

Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км. При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.

Среди основных специалисты выделяют следующие:

• несвоевременная замена моторного масла и масляного фильтра;
• перегрев двигателя автомобиля;

Если масло в двигателе менять позже определенного срока, тогда важно понимать, что в «отработке» накапливается большое количество пыли, грязи, продуктов износа ДВС и т.д. Так как сальник также контактирует с моторным маслом, грязная смазка с механическими частицами становится причиной появления царапин на поверхности сальника. В дальнейшем мелкие царапины становятся больше, кромка сальника повреждается в месте вращения коленвала, сальник начинает пропускать масло.

Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).

Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.

Замена коренного сальника двигателя: особенности

Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.

Для того чтобы диагностировать неисправность, нужно внимательно осмотреть те места, где коленвал входит из блока цилиндров. Наличие следов моторного масла под машиной, снижение уровня смазки в поддоне, замасливание двигателя и ряд других признаков укажут на то, что весьма вероятны проблемы с сальниками коленчатого вала.

Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.

Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.

Если говорить о ЗСКВ, этот сальник находится рядом с коробкой передач, точнее, в месте стыка двигателя и коробки. Течи в этой области приводят не только к понижению уровня масла и загрязнению нижней части двигателя, но и к тому, что смазка может попадать на детали сцепления в автомобилях с МКПП и т.д.

Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего). Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.

• Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух ремня ГРМ.
• После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу ремня генератора. После этого снимается переднее правое колесо, включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
• После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
• Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
• Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой. Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
• Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
• В результате маслонасос удается снять вместе с сальником. В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.

Рекомендуем также прочитать статью о том, почему двигатель в масле. Из этой статьи вы узнаете о наиболее распространенных причинах утечки масла из двигателя, а также о способах диагностики и ремонта неисправностей для восстановления герметичности масляной системы.

Что касается замены заднего сальника коленвала, в общих чертах процедура заключается в следующем:

• На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
• Затем нужно открутить болты крепления маховика к ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.
• Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.

Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.

Меняем задний сальник коленчатого вала.

Видео — Замена заднего сальника коленвала

Степень износа заднего и переднего сальника абсолютно одинаковый, поэтому, заменяя передний сальник, необходимо то же самое сделать и для заднего.

Порядок действий

1. Демонтируйте коробку переключения передач вместе с корзиной сцепления. Единственное, что должно остаться на месте – это маховик двигателя. Перед снятием КПП, слейте с нее масло и вытащите ШРУСы.

2. Выкрутите 6 болтов крепления маховика к двигателю. Чтобы он не прокручивался, можно закрутить на старое место болт, крепящий КПП и положить на него отвертку, конец которой должен упереться в зубья маховика.

3. После выкручивания болтов снимите стопорную пластину и только тогда сам маховик.

4. Демонтируйте задний щит сцепления и открутите все болты, предназначенные для крепления задней крышки двигателя. Именно на ней и устанавливается сальник коленвала.

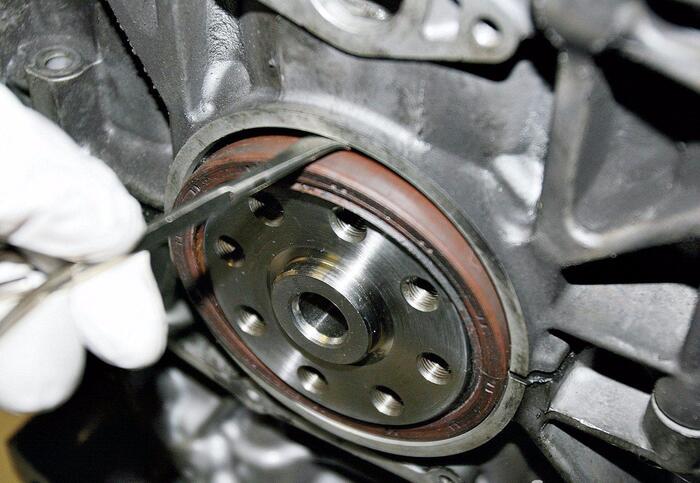

5. С помощью отверток вытащите старый уплотнитель и смажьте маслом новый. После этого запрессуйте новый сальник с помощью оправки диаметром 99 миллиметров.

6. Проведите сборку узлов в обратной последовательности и обязательно поменяйте прокладку задней крышки.

На этом замена сальника коленвала закончена. Как вы поняли, ее можно выполнить самостоятельно без применения особых инструментов.

Течет сальник коленвала — что делать в первую очередь?

Когда начинает протекать сальник коленчатого вала – это всегда неприятно, ведь двигатель от этого сильно загрязняется и вся пыль оседает на нём. Вытекающее масло разъедает резину, а потёкший передний сальник достаточно быстро сделает непригодным ремень газораспределительного механизма. Когда протекает задний сальник, масло капает на диск сцепления, в следствии чего оно утрачивает свои фрикционные качества. Всё масло из двигателя, возможно, и не вытечет, но всё же доставит некоторые неприятности и проблемы.

Причины протечки сальника коленвала

Какие же существуют причины для протечки моторного масла через сальник коленчатого вала (СКВ)? Данным вопросом задаётся каждый водитель, который хотя бы раз сталкивался с этой проблемой. В данной статье мы постараемся дать развёрнутый ответ на этот вопрос. Как Вы уже поняли, причин для этого может быть несколько.Сначала определитесь с тем, какой именно сальник дал течь. Может быть всего два варианта: задний и передний сальник.

Задний сальник. Этот механизм с большим ресурсом службы, который определяется эксплуатационным сроком транспортного средства. Этот элемент достаточной громоздкий по своим габаритам.

Передний сальник. Габаритами он меньше чем задний, но и менее долговечен в своей эксплуатации. Это показывает практика, ибо его выход из строя случается значительно чаще.Точно узнайте, какой именно сальник дал течь. Если течь наблюдается в задней части двигателя, тогда проведите визуальную проверку поддона и блока коробки переключения передач. Для определения протекаемого масла, капните его в воду и понаблюдайте. Трансмиссионное масло расплывается по воде сразу же, моторное держится целостной каплей.

Выявление проблемы

Автомобиль имеет сальники двух типов:

Для того чтобы определить, какой заменить, надо понимать, какой начал протекать. Передний уплотнитель выходит из строя значительно чаще заднего. Определить это может пробой рабочей жидкости. Например, вы заметили, что из-под коленвала капает некая субстанция. Это не антифриз, так как он имеет определенный цвет, и перепутать его с маслом крайне трудно. Также это не стеклоомывающая жидкость. Она либо бесцветная, либо голубоватая и довольно жидкая. Для диагностики требуется капнуть немного жидкости в емкость с холодной водой:

• трансмиссионное масло сразу расплывется по поверхности;

моторное более вязкое, длительное время будет оставаться на поверхности одной каплей.

Существует несколько причин, почему возникает проблема. Во-первых, износ уплотнителя. У всех деталей есть свой ресурс. В случае с передним сальником – это 100–200 тысяч км. Внутренняя часть сальника передней части двигателя подвергается сильным вибрациям вала при движении. Потому запчасть перестает выполнять свои функции и возникает течь.

Во-вторых, если автомобиль простоял длительный период на открытой местности в сильные морозы, мягкая часть сальника затвердевает, он перестает герметично прилегать к коленвалу. В результате от нагрузок изделие легко повреждается.

В-третьих, плохое качество самого сальника. Увы, но многие автовладельцы при желании сэкономить приобретают изделия от сомнительных производителей (порой вообще неизвестных). В этом случае ни гарантии, ни соответствующих требований к работе деталь не выполняет.

В-четвертых, некорректная установка. Для того чтобы самому поменять деталь, потребуется как минимум день-два, так как необходимо снять немало функциональных элементов, чтобы добраться до сальника. Потом их нужно собрать в обратном порядке. Ошибки не исключаются. Потому, если есть сомнения, лучше обращаться на станцию техобслуживания.

В-пятых, неисправность масляного фильтра. Перед тем как заменить сальник, стоит убедиться, что нет течи в этом устройстве.

На работу сальника влияет исправность двигателя. Если в моторе имеются другие серьезные неполадки, замена уплотнителя не избавит от течи.

Принцип действия и виды сальников

Условно можно выделить такие задачи уплотнителей :

• снижение силы трения металлических частей;
• защита от перегрева и износа;

• предотвращение попадания инородных веществ в рабочую среду (для этого на поверхности изделий есть специальные углубления – пыльники).

Будет полезно Большой тест драйв киа соренто прайм 2017

Принцип работы у всех одинаковый, а вот тип и расположение зависят от привода и вида автомобиля. Более подробно рассмотрим каждый вариант:

• Сальники коренныена переднеприводных
  авто установлены в самом блоке цилиндров. Щиты на этих агрегатах не предусмотрены их конструкцией. Сальник держится отчасти благодаря высокому давлению внутри картера мотора. Уплотнители хорошо прижимаются к поверхности стержня и не герметизируют узел.
• В большинстве заднеприводных машин
  конструкцией предусмотрен щит коленвала, в нем и установлен сальник с передней части опорного подшипника.

Многие автолюбители часто пытаются заменить сальники самостоятельно, сэкономив при этом. Прочитав разные инструкции на форумах, они приступают к действиям. Однако важно понимать, что каждая ошибка – это минус 50–70% ресурса сальника. Если при правильной установке он прослужит 200 тысяч км, при кустарном способе установки стоит быть готовым к износу уже через 70–100 тысяч.

Чтобы произвести замену
коренного сальникана переднеприводном авто
самому, потребуется ряд действий:

• поднять авто домкратом (либо заехать на смотровую яму);
• снять защиту ДВС и кожух ГРМ;
• удалить масло из мотора;
• демонтировать ремень ГРМ ;
• снять правое колесо передней оси;
• включить пониженную передачу;
• снять крепление шкива и снять сам шкив;
• переключить повышенную передачу;
• выставить поршень первого цилиндра в ВМТ (для этого помогут метки);

Руководствуясь логикой и аккуратностью, можно самостоятельно произвести замену. Однако в случае сомнений стоит обратиться на станцию техобслуживания.
Сальникиважно покупать только заводского производства. Такие элементы изготавливаются по определенным стандартам и служат весь установленный срок службы.
