Что делать при неисправности

Если существуют подозрения, что предохранитель на магнитолу в Приоре неисправен, можно попробовать решить проблему самостоятельно.
Для начала нужно приобрести аналогичную деталь. Не стоит покупать схожие по характеристикам. Если их мощность будет меньше или больше, это может повлечь за собой более тяжелые проблемы. Установив неподходящий предохранитель, можно сломать магнитолу или даже довести энергосистему авто до короткого замыкания.

После подбора нужной детали необходимо извлечь магнитолу

Делать это необходимо осторожно, поскольку на ней не предусмотрено никаких специальных ручек или кнопок для удобного вытаскивания

Извлечь аудиоприбор можно при помощи 2 длинных тонких пластинок. Для этой цели подойдут старые дворники или другие похожие предметы. Пластинки вставляются в щели возле кнопок магнитолы ( «5» и «6» справа, «2» и «3» слева). После того как они войдут достаточно глубоко, аккуратно отогните их в стороны, отодвинув защелки прибора, расположенные по бокам.

Для удобства возьмитесь за пластинки плоскогубцами и потяните на себя. Прибор должен медленно выйти наружу.

Найдите на задней панели устройства предохранитель. Чтобы проверить его исправность, понадобится отвертка с индикатором напряжения.

После замены попробуйте запустить устройство.

Если прибор не работает, можно попробовать перезапустить его. Делается это при помощи кнопки Reset. Она располагается под съемной панелью. Совершить сброс можно, воспользовавшись тонким предметом. Для этого подойдут стержень ручки, толстая иголка, зубочистка.

Если магнитола не работает после этих манипуляций, нужно продолжить поиск неисправности. Проблема может заключаться в отсутствии питания на колодке аудиоустройства. Проверить его наличие можно при помощи вольтметра. Также магнитола выходит из строя, когда отходят контакты в разъеме.

Это главные причины неисправности аудиоустройства. Чаще всего починку нужно начинать с замены предохранителя. До нее разбирать магнитолу не стоит.

2005 Mitsubishi Lancer side IIHS crash test

2002 Mitsubishi Lancer moderate overlap IIHS crash test

Предохранитель дворников лансер 9

› Автоваз

20.08.2019

Я думаю многие Владельцы лансеров оценят сей пост =) очень полезная инфа для людей которые хотят чтото сделать в электрике авто!

за статью спасибо Peter6076

Блок предохранителей в салоне:

Реле в салонном блоке:

Блок предохранителей в моторном отсеке:

Дополнительный монтажный блок в моторном отсеке:

Предохранители на Митсубиси Лансер 9: где находится, схема

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.

МИЦУБИСИ ЛАНСЕР 9, БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Как Снять Прикуриватель Лансер 9 Советы водителям и обзоры

Предохранители и блоки реле для mitsubishi lancer x (2007-2017) со схемами и описанием
Mitsubishi Lancer FAQ

Замена предохранителя в прикуривателе

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

• кусачки;
• кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
• плоская отвертка;
• головка на 7 мм.

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

2. Отсоединяем провода от прикуривателя

Провод 1 отсоединяется просто и свободно.

Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.

Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.

Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!

Предохранители и блоки реле для Mitsubishi Lancer IX (2000-2007) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mitsubishi Lancer IX (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007).

Проверка и замена предохранителей

Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная цепь оснащена предохранителем.

Используйте схемы расположения предохранителей и таблицы соответствия, чтобы проверить предохранитель, связанный с неисправностью. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить. С помощью съемника предохранителей (размещенного на внутренней крышке блока предохранителей) извлеките предохранители. Зажмите его на предохранителе, который вы хотите удалить, и вытяните предохранитель прямо из блока предохранителей. Надежно вставьте новый предохранитель такой же емкости в соответствующий разъем.

Если предохранитель не перегорел, проблема должна быть в другом. Обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору для проверки системы.

Уведомление

Блок предохранителей на приборной панели

Блоки предохранителей в салоне находятся за вещевым ящиком слева от руля. Откройте вещевой отсек и потяните его на себя, приподняв, чтобы снять.

№	А	Цепь нагрузки
1	10	Конденсатор и катушка зажигания
2	7,5	Контрольная лампа ABS, контрольная лампа тормозов, контрольная лампа зарядки, контрольная лампа проверки двигателя, переключатель на колонке, комбинированный счетчик, ETACS-ECU, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, контрольная лампа подушки безопасности SRS, SRS-ECU и датчик скорости автомобиля
3	7,5	Реле управления АКП, комбинированный прибор, блок управления двигателем и АКП, блок управления ETACS-ECU, датчик частоты вращения первичного вала, датчик частоты вращения вторичного вала, задний комбинированный фонарь и блок управления системой пассивной безопасности (SRS-ECU)
4	—	—
5	7,5	Реле компрессора кондиционера, ЭБУ кондиционера, реле вентилятора, реле обогревателя заднего стекла, переднего ЭБУ, реле подогрева сиденья, блок управления обогревателем и электродвигатель управления заслонкой выбора наружного / внутреннего воздуха
6	7,5	Зеркало с дистанционным управлением
7	20	Передний ЭБУ и электродвигатель стеклоочистителя
8	7,5	Блок управления двигателем и коробкой передач, блок управления двигателем, реле топливного насоса (1) и реле топливного насоса (2)
9	15	Зажигалка
10	—	—
11	7,5	Дополнительное реле розетки и зеркало с дистанционным управлением
12	7,5	АБС-ЭБУ
13	—	—
14	15	ЭБУ ETACS и электродвигатель заднего стеклоочистителя
15	15	Разъем диагностики
16	10	Задний противотуманный фонарь, контрольная лампа заднего противотуманного фонаря и реле заднего противотуманного фонаря
17	—	—
18	—	—
19	30	ЭБУ кондиционера, электродвигатель вентилятора, блок управления нагревателем и резистор
20	30	Обогрев заднего стекла
21 год	20	Люк с электроприводом
22	10	Подогрев сиденья
23	10	Испарительный интеркулер
24	—	—
Реле
1	Реле топливного насоса (1)
2	Реле подогрева сиденья
3	Реле топливного насоса (2)
4	Дополнительное реле розетки
5	Реле заднего противотуманного фонаря
6	Реле стеклоподъемника
7	Реле нагнетателя
8	Реле обогревателя заднего стекла

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен, как показано на рисунке.

Источник

Что делать, если не работает омыватель лобового стекла Лансер 9

Предохранители и реле ваз 2106

Последовательность работ по определению неисправности и ее устранению неисправности приведена в таблице:

Вид неисправности	Возможные причины	Проверка и устранение неисправности
Не работает насос омывателя	Отказ предохранителя.	Проверить предохранитель, произвести замену
Отказ переключателя на рулевой колонке. В этом случае не происходит кратковременное срабатывание щеток.	Проверить контактные зоны, в случае неисправности заменить переключатель
Неисправность электропроводки	Проверить наличие напряжения на электронасосе. Проверить электропроводку, устранить обрыв или короткое замыкание.
Неисправность электронасоса.	Снять разъем моторчика, прозвонить мультиметром либо непосредственно подключить его к аккумуляторной батарее.
Насос омывателя срабатывает, жидкость на лобовое стекло не поступает	Засорение или обрыв системы подачи омывающей жидкости	Продуть систему насосом, при необходимости поменять шланги и форсунки
Засорение форсунок	Продувка форсунок, замена в случае необходимости
Жидкость из бачка уходит	Нарушение целостности бачка, уплотнителя	Демонтаж бачка омывателя, ремонт либо замена

Mitsubishi Lancer 9 снять прикуриватель просто

Снятие прикуривателя Лансер 10

Блок предохранителей mercedes w210, 124, w202
На автомобилях следующего поколения ремонт проводится иным образом. Набор инструментов остается прежним. Для того чтобы снять прикуриватель на модели Лансер 10, необходимо действовать по пунктам.

1. Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
2. Откручиваем два болта крепления облицовки, размещенные непосредственно в переднем подлокотнике.
3. Тянем облицовку вверх, получая доступ к кнопке включения обогрева кресел.
4. Отсоединяем ее, а затем легко снимаем пластиковую облицовку центральной консоли.
5. Откручиваем два самореза вблизи рычага коробки передач.
6. Вынимаем блок прикуривателя Лансер.
7. Отсоединяем фишку контактов.
8. Теперь можно вынимать и ремонтировать сам прикуриватель.
9. Сборка устройства осуществляется в обратном порядке.

Иногда возможен ремонт прибора на Лансер непосредственно на месте, своими руками. Для этого надо осмотреть тыльную сторону устройства. Часто перегорает провод, приходящий в конструкцию, срабатывает предохранитель. Обнаружить эту неисправность поможет «вспучивание» изоляции. При помощи ключа разбираем тыльную часть, убираем сгоревший проводок и заводим в отверстия новый медный провод. После собираем деталь в обратном порядке и диагностируем ее исправность.

Не работает свет салона на Мицубиси Лансер 9

Предохранители и реле мерседес w124

На первый взгляд такая проблема весьма несущественна, но иногда доставляет много неудобств. Большая часть владельцев этой марки при возникновении такой проблемы, обращается за помощью к специалистам. Однако даже не имея специального образования, решить такую проблему самостоятельно вполне реально. Желательно иметь измерительный прибор и немного познаний из области электротехники. В качестве измерительного прибора подойдёт автомобильный тестер или мультиметр.

С чего начать поиски неисправности?

В автомобилях, и не только, все электрические цепи защищены предохранителями. Мицубиси Лансер не является исключением. В этой модели в моторном отсеке установлена пластиковая коробочка жёлтого цвета. В ней установлены два предохранителя, которые в полной мере относятся к освещению салона. Предохранители обеспечивают прохождение тока силой 10 Ампер. Кроме этого они защищают цепи питания автомобильных часов, аудиосистемы, освещение багажника.

Плавкую вставку можно оценить визуально, но лучше проверить его автомобильным тестером или установкой нового прибора. Если после установки новой плавкой вставки она перегорает, это значит, что в цепи имеется короткое замыкание, которое нужно устранить. Также тестером проверяют наличие напряжения питания на ножках предохранителей. После этого автомобильным тестером проверяют его поступление на разъём С-27 в районе левой ноги. На его 4 ножке оно должно присутствовать. В противном случае проверяют весь жгут проводов от блока предохранителей до этого разъёма.

Иногда при замене перегоревших ламп происходит короткое замыкание с далеко идущими последствиями. За работу системы освещения в салоне автомобиля отвечает блок ETACS. С его помощью происходит плавное отключение освещения после закрытия дверей. Этот блок представляет собой радиоэлектронное устройство. Сразу следует предупредить, что его ремонт под силу специалистам с опытом подобных работ.

В этом узле часто выходит из строя транзистор с обозначением К2415. В радио магазине следует подобрать прибор или его аналог и установить взамен вышедшего из строя. Для этого блок отсоединяют от монтажного блока. Это сделать несложно, так как его крепление осуществляется при помощи защёлок. Отсоединяют от него все разъёмы и извлекают плату устройства. Паять следует паяльником небольшой мощности, чтобы не перегреть дорожки печатной платы. После такой замены блок начинает работать.

Предохранители на Митсубиси Лансер 10: где находятся, схема | uazlyuks.ru

Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:

• под приборкой,
• в подкпотном пространстве,
• на АКБ + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.

Замена неисправных предохранителей производится с помощью специального пинцета.

Салонные предохранители

Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

Рис.1

Рис.2

Доступ к предохранителям нормальный.

Расшифровка к рисунку 2

Двигатель печки	1	30A
Стопы	2	15A
Противотуманки сзади	3	10A
Дворники	4	30A
Доп.приборы	5	10A
ЦЗ	6	20A
Магнитола	7	15A
Главное реле ECU	8	7,5A
Освещение внутреннее	9	15A
Аварийка	10	15A
Дворники сзади	11	15A
Приборная панель	12	7,5A
Прикуриватель, дополнительный разъем	13	15A
Ключ старта	14	10A
Электролюк	15	20A
Зеркала	16	10A
Блокировка дифференциала	17	10A
Задний ход свет	18	7,5A
Доп.разъем	19	15A
Управление стеклами	20	30A
Обогрев заднего стекла	21	30A
Подогрев зеркал	22	7,5A
Дополнительное питание (усилитель антенны)	23	15A
Привод сидений	24	25A
Подогрев сидений	25	30A

Предохранители под капотом

Расположение блока показана на рисунке 3 (позиция 11).

Внешний вид и демонтаж крышки приведен на рисунке 4.

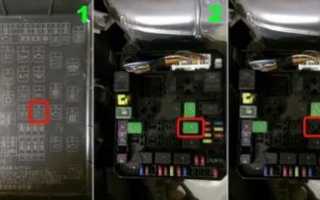

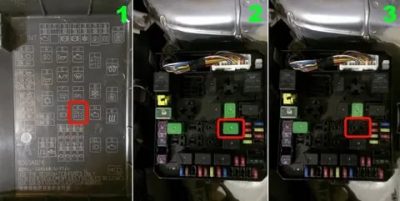

Фотография расположения элементов приведена на рисунке 5

Фото блока на АКБ

Противотуманки	I	15A
ECU	2	7,5A
АКПП	3	20A
Сигнал	4	10A
Генератор	5	7,5A
Насос омывателя	6	20A
Климат-контроль	7	10A
Цепь питания заслонки	8	15A
Противоугонка	9	20A
Обогрев двориников	10	15A
Замок задней двери	12	30A
Дневной освещение	13	10A
Дальний левый	14	10A
Дальний правый	15	10A
Дальний/ближний левый (ксенон)	16	20A
Дальний/ближний правый (ксенон)	17	20A
Ближний с галогенкой левый	18	10A
Ближний с галогенкой правый	19	10A
ECU	20	10A
Высоковольтная катушка	21	10A
ECU	22	20A
Бензонасос	23	15A
Стартер	24	30A
Не используется	25	—
АБС	26	40A
АБС	27	30A
Электровентилятор кондиционера	28	30A
Электровентилятор радиатора	29	40A
Доп. устройства (антенна и др.)	30	30A
Усилок звука	31	30A
ECU (дизель)	32	—
Главный предохранитель	33	120A
Предохранители салона	34	80A
Дополнительный	35	80A
Предохранители подкапотного блока, свет	36	120A
Предохранители салона, реле вентиляторов	37	80A

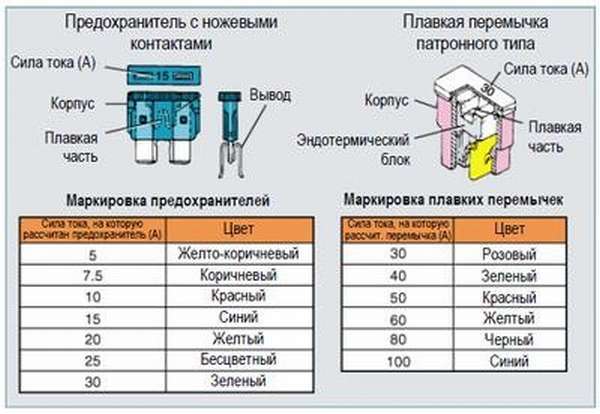

Цветовая гамма предохранителей в зависимости от номинала приведена на рис.7

Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.

Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер).
   Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала).

   Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей.

Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10.

Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Обнаружение и замена

Если прикуриватель, топливный насос или любой другой элемент работает некорректно, то в первую очередь проверяют его защитные цепи. Их замена решает проблему в большинстве случаях, но рекомендуется тщательнее проверять узлы и детали Лансер 9. Нередко за повреждением защитных деталей скрываются более тяжёлые неисправности.

Отчего automotive fuses выходят из строя:

• нарушение контакта, плохое соединение;
• плохое качество изделия;
• износ по причине постоянных нагрузок;
• неправильный подбор по номиналу.

И, конечно, плавятся детали от резких скачков напряжения в электрической системе автомобиля.

Не работает прикуриватель на Лансер 9, как снять и заменить

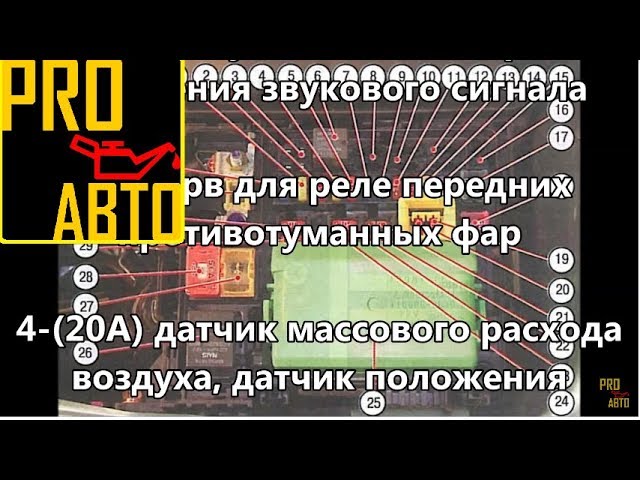

МИЦУБИСИ ЛАНСЕР 9, БЛОК ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности. Перегоревший предохранитель.

Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.

Прикуриватель Lancer 10

Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы.

Ремонтировать такой прибор просто — достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта. Предохранитель прикуривателя на митсубиси лансер 10 провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи.

Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю. Перегоревшая лампочка подсветки.

Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто.

Он отвечает за подсветку прибора. Предохранитель прикуривателя Митсубиси Лансер 9 При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

Предохранители Lancer Х

Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок. Нас интересует элемент за номером 22 см. Именно он отвечает за прикуриватель автомобиля.

Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек.

За все время эксплуатации зимней резины ни разу не было с ней проблем, но недавно все же дал о себе знать боковой порез. Садясь в машину заметил, что заднее колесо практически спущено, хотя с утра все было нормально.

Прикуриватель Митсубиси Лансер 9 и 10

Нужно качать, но, так как у меня насос слабенький, решил воспользоваться насосом коллеги, который удачно оказался. Завел машину, вставил насос — ждем, когда предохранитель прикуривателя на митсубиси лансер 10 достигнет нормы. Но вдруг машина глохнет и насос предохранитель прикуривателя на митсубиси лансер 10 качать, оказалось в прикуривателе пропало напряжение. В щитке предохранителей еще ни разу ничего не менял, все работало, как часы, а тут вдруг нет напряжения… Делать нечего, нужно искать информацию почему не работает прикуриватель на lancer X.

Первым делом раздобыл расположение предохранителей слева от руля есть отсек, открыв который можно лицезреть их: Сгонял в магазин, купил набор, который обошелся в руб он в итоге вообще не понадобился, теперь валяется в бардачкевынул предохранитель, а он целый! Вопрос об неработающем прикуривателе опять повис в голове.

Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя.

Замена предохранителя прикуривателя Mitsubishi Lancer X

Где стоит предохранитель на бензонасос на калине

Обуждение раздела Замена предохранителя прикуривателя Mitsubishi Lancer X

Илхам

So what was the problem..?

Вокосков Анатолий

Здравствуйте. подскажите пожалуйста панель приборов не горит мерс 124.под капотом вроде все живые

богатырь

Привет у меня в машине магнитола неработает в кио рио поминяль магнитолу серавно ниработаеть предох нинашоль мажед подскажите.спосибо.

Мазин

точно такая же cитуация спасайте!!

• Erhard
• За пол года 3 раз этот предохранитель меняю)
• Keefer
• что за трек играет ребята?
• Алижан

У тебя все диагностик фиат видят? у меня сканматик не видит, какой пользуешься?

Жаркын

лайк подписка! именно то что я искал!!! молодца!!!!

Алешка

Приветствую! Позволю себе вопрос не по теме видео: существует ли возможность замены двигателя b5234t 1994г. (трамблерный) на b5234t3 1999г. (катушечный)? Нужно ли при этом оставлять родную голову?

1. Алан Салтычев
2. Доброго времени суток Валерий, я хочу поставить дополнительные сигналы от волги к стандартным, хочу сделать это через реле, машина ваз 2107 2010 года в блоке предохранителей вместо реле стоит перемычка и стоит она в верхнем правом углу, когда вместо неё ставлю реле штатный сигнал не работает но реле щелкает, помогите пожалуйста разобраться.
3. Цирунов Сухроб
4. Из какого материала сделан проводник?
5. Бой

Орангутанги с камерой, маты через слово, и сделали через жопу… единственное что правильно сказал что лучше один раз сделать качественно, но это не про данное видео…

• Lazzaro
• привет у меня авди а4 в5 1999 г на нём есть под название флейта а на флейде датчик а на нем неть напряжения как можно её делат
• Simu

Уважаемый автор,помогите мне пожалуйста с моей проблемой.

Я хотел подсоединить диодную ленту для подсветки бардачка на авто ВАЗ 21053,минус я кинул на реле вкл/выкл подсветки бардачка(белый провод),а плюс на провод который идет к магнитоле,который в свою очередь питается от провода прикуривателя.

Так вот после того как я подключил диодную ленту к этим проводам перегорел предохранитель на прикуриватель(10А).

После этого не отсоединяя ленты я полез менять предохранители,снял старый перегоревший и только я прикоснулся новым к гнезду как вдруг из гнезда пошли искры и завоняло гарью.Я сразу же отсоединил диодную ленту и вставил другой,новый предохранитель,но прикуриватель с магнитолой не работают.Пробовал зачистить гнездо,перепробовал много других новых предохранителей от 10А до 30А,но толку 0.Подскажите пожалуйста в чем проблема.

Васька

СПАСИБО!!! здоровья тебе)) походу та же проблема. все датчики перековырял. а дело в реле

1. Crawford
2. Wow I can’t afford it but I love it
3. Нуржан

Уважуха!!!я месяц искал)))

Шони

нах знать такие схемы, что за артефакт, чему ты учишь? Схемы моей молодости, такую х-ю не выпускают давно…

Оставить комментарий

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

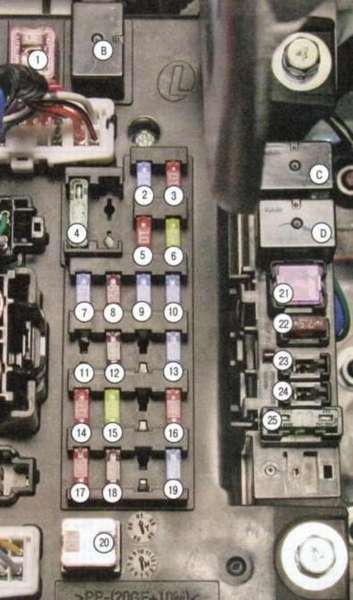

Рис. 10.1.

Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2.

Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3.

Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА,
НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Салонный блок предохранителей

Блок предохранителей в салоне расположен под приборной панелью.

Схема расположения предохранителей в салонном блоке.

Расшифровка предохранителей в салоне приведена в таблице:

Номер	Назначение
1	Реле противотуманок
2	Резерв
3	Реле бензонасоса
4	Реле сидений подогрева
5	Реле бензонасоса 2
6	Стеклоподъемников реле
7, 30	Контакты
8	Вентилятора реле
9	Задний обогреватель стекла реле
10	Кондиционер, 30 Ампер
11	Заднего стекла обогрев, 30 Ампер
12	Электрозеркала, 7,5 Ампер
13	ABS, 7,5 Ампер
14	Резерв
15	Реле обогревателя, АКПП, отопителя цепи питания, 7,5 Ампер
16	Цепи управления реле электрозеркал, 7,5 Ампер
17	Резерв
18	Резерв
19	Резерв
20	Противотуманки задние, 10 Ампер
21	Цепи питания реле АКПП, блоков управления, 7,5 Ампер
22	Предохранитель на прикуриватель, 15 Ампер
23	Разъем OBDII, 15 ампер
24	Индикаторные лампы приборной панели, 7,5 Ампер
25	Электронные блоки управления трансмиссией, двигателя, реле бензонасоса, 7,5 Ампер
26	Задний стеклоочиститель (опция), 15 Ампер
27	Катушки зажигания, 10 Ампер
28	Блок управления светом, 20 Ампер
29	Резерв

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

Блок в салоне

Он расположен за перчаточным ящиком в нижней части панели приборов.

Фото — пример

Схема

Описание предохранителей

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

За прикуриватель отвечает предохранитель номер 9 на 15А.

Расшифровка реле

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Технические характеристики Митсубиси Лансер

Что касается технических характеристик бензиновых моторов Lancer 10 поколения. То в нашей стране производитель предлагает в качестве базового двигателя 1.6-литровый рядный 4-цилиндровый, 16 клапанный агрегат мощностью 117 л.с. Максимальный крутящий момент составляет 154 Нм, что не мало. В качестве коробок передач в сочетании с этим мотором предлагается 4 ступенчатая АКПП либо 5 ступенчатая механика. Разгон до первой сотни с автоматом и механической коробкой составляет 10.8 и 14.1 секунд соответственно. Максимальная скорость 190 (МКПП) и 180 (АКПП) км/ч. Что касается среднего расхода топлива, то производитель указывает на 6.1 литра для механики и 7.1 для автомата.

Более мощный двигатель Mitsubishi Lancer X рабочим объемом 1.8 литра, это такой же рядный 4-цилиндровый, 16-клапанный бензиновый мотор с фирменным впрыском MIVEC. Данный агрегат выдает уже 140 л.с. при 178 Нм крутящего момента. Сочетается все с той же 5 ступенчатой механикой, либо бесступенчатым вариатором CVT. Динамические характеристики с механической трансмиссией не намного лучше, так разгон до стони происходит за 10 секунд, против 10.8 сек. с двигателем 1.6 л. Однако максимальная скорость уже 202 км/ч. Что касается расхода топлива, то он заметно выше, чем у базового мотора и составляет 7,5 литров в смешанном цикле. Вариатор CVT так же не побалует экономичностью с мотором 1.8 Лансер расходует 7.8 литра в смешанном режиме, а по городу вообще почти 11 литров. Если учесть, что на практике расход будет еще больше, то стоит подумать нужен ли вам такой мотор под капотом.

Кстати, в качестве топлива силовые агрегаты Лансера 10 поколения потребляют только бензин марки АИ-95. Далее подробные габаритные размеры Митсубиси Лансер

, клиренс, масса, объемы и другие полезные технические сведения о седане.

Размеры, масса, объемы, клиренс Mitsubishi Lancer X

• Длина – 4570 мм
• Ширина – 1760 мм
• Высота – 1505 мм
• Снаряженная масса – от 1265 кг
• Полная масса – от 1750 кг
• База, расстояние между передней и задней осью – 2636 мм
• Колея передних и задних колес – 1530/1530 мм соответственно
• Объем багажника – 315 литров
• Объем топливного бака – 59 литров
• Размер шин – 205/60 R16
• Размер колесных дисков – 6.5JX16
• Дорожный просвет или клиренс Митсубиси Лансер – 165 мм

Что касается подвески, то спереди у Lancer традиционный для переднеприводных моделей этого класса “МакФерсон” со стабилизатором поперечной устойчивости. Сзади седан имеет многорычажную независимую подвеску. Что касается тормозов, то спереди стоят вентилируемые дисковые механизмы, сзади так же дисковые механизмы размером 15 и 14 дюймов соответственно.

Последовательность работ по демонтажу, замене бензонасоса и топливного фильтра

Блок бензонасоса находится в топливном баке. Доступ к нему в Митсубиси Лансер обеспечивается через люк, который находится под задним сиденьем.

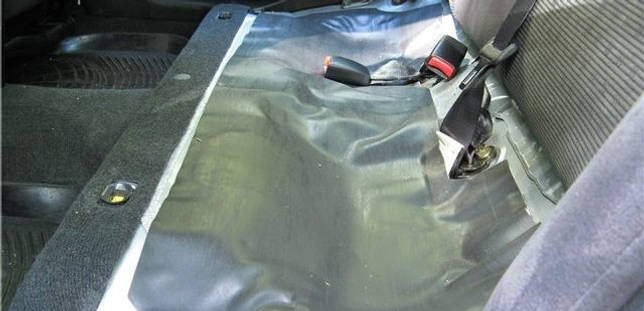

Для получения доступа к нему необходимо поднять заднее сиденье.

Затем следует аккуратно извлечь защитную пленку, после чего будет обеспечен доступ к накладке шахты.

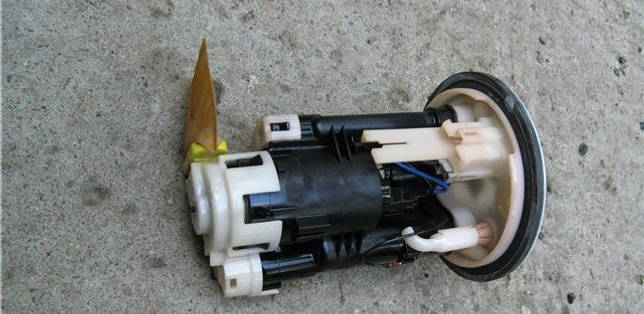

Под накладкой находится блок бензонасоса. В его состав входят:

• бензонасос;
• фильтр;
• датчик уровня топлива;
• корпус с элементами крепления и разъемом.

Далее демонтируется разъем и топливные шланги.

Особое внимание необходимо уделить откручиванию гаек, крепящих блок бензонасоса. Желательно предварительно их обработать WD-ой, после чего аккуратно открутить. После демонтажа насоса необходимо проверить загрязненность на днище бака. Оптимальный вариант, когда в баке будет минимальный уровень топлива. Тогда с помощью натуральной ветоши можно удалить остатки бензина и скопившуюся грязь.

Извлеченный насос следует вытереть насухо и дать обсохнуть. Желательно эту операцию проводить на открытом воздухе, чтобы не скапливались пары бензина.

Дальнейшая операция – демонтаж фильтра. Его в любом случае лучше поменять, даже если он относительно чистый.

Если фильтр имеет заметные загрязнения, как показано на рисунке, он подлежит 100%-й замене.

Пытаться промывать его бесполезно. Микрочастицы загрязнений попадают внутрь, как показано на рисунке разрезанного фильтра.

Бензонасос в Лансер 9 неремонтопригодный. Его необходимо менять агрегатно. Есть аналоги полностью соответствующие по размерам и посадочным зонам. Один из них показан на рисунке. Их стоимость от 1.100 рублей. Артикулы — 42022-FE011, BP4W-13-35ZG.

Можно приобрести оригинальный фильтр от Mitsubishi. Его артикул MR552781, цена около 3500 рублей. В продаже имеются аналоги стоимостью практически на порядок ниже, например, Japan Parts FC-523S, Nipparts J1335052, Sakura FS-1037, Concord FL20016 и другие.

Контрактный насос артикул MR566825, NVIMR552781 можно приобрести по цене от 3.000 рублей.

После замены бензонасоса и фильтра необходимо смонтировать конструкцию в обратной последовательности.

Прикуриватель Митсубиси Лансер 9 не работает, причины

Прикуриватель в автомобиле представляет собой канал вывода электроцепи в салон в виде спирали, что позволяет использовать устройство как по прямому назначению, так и подключать дополнительные электроприборы: портативные электрочайники, зарядку на телефон или накидной обогрев сидений.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей

Отсутствие напряжения в прикуривателе может возникнуть в результате следующих причин:

Поломка прикуривателя происходит как из-за чрезмерной эксплуатации устройства, так и в связи с временным износом деталей. Отсутствие напряжения в прикуривателе может возникнуть в результате следующих причин:

• Перегорание защитного предохранителя – является следствием подключения приборов, потребляющей большую силу тока или результатом длительного удерживания кнопки питания устройства. Проблема решается путем установки нового предохранителя;
• Обрыв накаливающей спирали – происходит в результате механического воздействия на центральный блок консоли. Для ремонта необходимо заменить силовой элемент на новый;
• Коррозия клемм или «минуса» изделия – возникает в результате повреждения целостности электроцепи в результате ржавления или замыкания контактов. Для исправления необходимо заменить силовой элемент устройства и при необходимости установить новую проводку.

Дабы облегчить поиск причин неисправностей, рекомендуется до разборки консоли автомобиля прозвонить устройство прибором или контрольной лампой. В случае коррозии металла напряжение будет низким, едва зажигающим лампу, а при обрыве цепи – обрыв нитки накаливания или сбой предохранителя. Также на старых генерациях Лансера, диод прикуривателя запитывается последовательно и в случае перегорания лампы, происходит обрыв цепи.

Ремонт прикуривателя на Mitsubishi Lancer 9: все гениальное – просто

Починка прикуривателя вызывает массу вопросов у начинающих водителей, однако весь фронт работ до безобразия прост. Ремонт устройства не требует профессиональных навыков и не займет много времени – процедура потребует до получаса работы, а также наличие комплекта шлицевых отверток различной величины и пассатижей. Дабы отремонтировать прикуриватель на Лансер 9 необходимо:

• Отключить электропитание автомобиля, отсоединив от аккумулятора «минусовую» клемму;
• Демонтировать центральную часть консоли автомобиля, которая фиксируется на пластиковых клипсах. Извлекается пластик путем равномерным отщелкиванием креплений отверткой – чтобы не повредить покрытие, инструмент рекомендуется обмотать молярным скотчем или изолентой;
• После отсоединения панели откроется доступ к 4 силовым кабелям. Один провод отвечает за подсветку пепельницы, остальные – запитывают сам прикуриватель. Все кабеля имеют различаются по цвету оплетки, узнать предназначение каждого можно в техкнижке автомобиля. Всю проводку отключаем;
• Теперь открываем саму розетку устройства, на которой меняем оплавленный оловянный провод на новый, а также меняем лампу, если перегорела.
• После теста устройства на работоспособность, устанавливаем пластик консоли.

Это интересно! Для замены силового элемента не обязательно использовать оловянный провод – при отсутствии детали можно установить медную проволоку мелкого сечения.

Также в случае замены прикуривателя на новый, желательно отдавать предпочтение оригинальному устройству от компании-производителя, в противном случае возможно приобретение низкокачественной подделки. Неоригинальные прикуриватели, помимо низкого эксплуатационного ресурса, могут оснащаться силовым элементом мелкого мечения или не иметь предохранителя, что повышает риск замыкания электроцепи или возгорания устройства.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Предохранители и реле Митсубиси Лансер 10, 2007 — 2021

Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Информация актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

№	Защищаемая цепь	Ток, А
1	Отопитель (Плавкая вставка)	30
2	Стоп-сигналы	15
3	Задний противотуманный фонарь	10
4	Очиститель ветрового стекла	30
5	Цепи дополнительного оборудования	10
6	Электропривод замков дверей	20
7	Аудиосистема	15
8	Реле блока управления	7,5
9	Лампы освещения салона (плафоны)	15
10	Аварийная световая сигнализация	—
11	Очиститель заднего стекла	15
12	Контрольно-измерительные приборы	7,5
13	Предохранитель прикуривателя/розетка электропитания	15
14	Замок зажигания	10
15	Люк	20
16	Наружные зеркала заднего вида	10
17	Система полного привода	10
18	Фонари света заднего хода	7,5
19	Розетка электропитания	15
20	Электростеклоподъемники (Плавкая вставка)	30
21	Обогрев заднего стекла (Плавкая вставка)	30
22	Обогрев наружных зеркал заднего вида	7,5
23	Источник питания переменного тока	15
24	Электропривод сидений	25 (20)
25	Обогрев сидений	30
Реле
A	Дополнительное оборудование
B	Реле электровентилятора отопителя
C	обогрев сидений
D	обогрев заднего стекла
