Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

Снятие

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

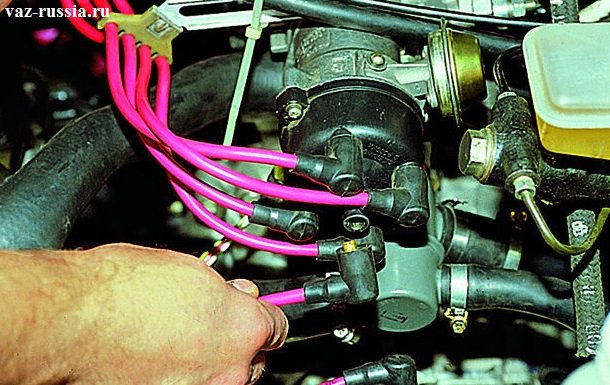

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

Снимите непосредственно трамблер с мотра автомобиля.

Установка: 1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание! Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Примечание! Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Детальное устройство и принцип работы трамблера

Проверка и замена коммутатора на автомобиле ваз 2108, ваз 2109, ваз 21099. коммутатор зажигания ваз 2108
Начнем рассматривать на ваз 21093, схема трамблера (внизу) с контактной группой:

Схема трамблера ВАЗ с контактной группой

• Прерыватель собран из таких деталей: корпуса (фото вверху), вала, бегунка, контактной пластины с грузиками и пружинами, вакуумного октан-корректора, конденсатора
• Сам вал выполнен из двух частей подвижно связанных между собой
• На верхней либо нижней его части расположены кулачки, тут все зависит от конструкции, количество кулачков соответствует числу цилиндров
• Обе части вала соединяется между собой подвижно, посредством центробежного октан-корректора, который собран из кулачков, а так же пружин разной степени жесткости
• Когда вал вращается кулачки, расходятся под воздействием центробежной силы, при этом растягиваются пружины и проворачивается только верхняя часть по отношению к нижней на определенный угол
• А вакуумный октан-корректор соединяется посредством тяги с контактной пластинкой и вакуумной трубкой связан с впускным коллектором
• Когда происходит открытие дроссельной заслонки, тогда разряжение воздуха во впускном коллекторе растет, что приводит к поворачиванию подвижной контактной пластины относительно кулачков
• Чтобы снизить искрение, и повысит вторичное напряжение, на корпусе трамблера находится конденсатор, который подключен в электрическую схему параллельно контактам
• А на верхней части этого вала надет ротор (народное название «бегунок»), который предназначен для распределения тока высокого напряжения на свечки зажигания, распределение происходит через выводы на крышке трамблера

Чем отличается устройство трамблера на ваз 2109 с датчиком холла:

• Трамблер автомобилей ВАЗ с бесконтактной системой зажигания отличается полным отсутствием в его устройстве контактов, их роль играет электронный коммутатор
• Здесь вместо контактов в трамблере установлен датчик, работа которого основана на эффекте, открытом Холлом, исследовавшим поведение полупроводников в электромагнитном поле

Датчик Холла

• На подвижную пластину трамблера установлен датчик, имеющий специальную прорезь
• В этой прорези расположены с одной стороны постоянный магнит, с другой стороны полупроводник
• На вал трамблера установлена металлическая шторка, имеющая с прорези прямоугольной формы, которая в процессе вращения проходит сквозь прорезь датчика, она перекрывает магнитный поток, идущий к полупроводнику от магнита
• Датчик в это время перестает пропускать ток, проходящий через него на коммутатор
• Вращаясь далее, шторка проходит вырезом мимо датчика и тогда полупроводник попадает в поле действия постоянного магнита, и тогда пропускает ток, который проходит на вывод коммутатора
• А коммутатор зависимости от этого открывает либо закрывает силовой транзистор, посредством которого соединяется вывод от катушки зажигания с массой

Вот мы и рассмотрели ваз 2109 трамблера устройство, и принцип работы, чтобы разобрать его и отремонтировать понадобится другая статья. Водителям часто приходится сталкиваться с регулировкой угла опережения зажигания, думаю, вам это тоже будет полезно знать.

Ремкомплект трамблера ВАЗ 2108 2109

Kaк cнять и ycтaнoвить тpaмблep ВАЗ

Снятие и установка трамблёра ВАЗ 2109

Важно, прежде чем начать снятие трамблёра нужно запомнить положение трамблёра относительно корпуса. Можно даже нанести метки, чтобы при установке поставить трамблёр ВАЗ 2109 в такое же положение.

Теперь отсоединяем провода высоковольтные от крышки распределителя их 4 штуки, а также один центральный с катушки зажигания.

На картинке ниже видим, какой штекер с проводами тоже нужно отсоединить.

После чего снимаем шланг корректора распределителя.

Приступаем к откручиванию крепления самого трамблёра ВАЗ 2109.Их три штуки.

Удобнее всего откручивать обычным ключом. Боковые крепления не откручиваем до конца, так как нужно выставить метки ВМТ.

Прежде чем снимать распределитель, нужно установить поршень первого цилиндра в верхнюю мёртвую точку. Для этого нужно через отверстие в картере КПП совместить метки на корпусе и маховике. Устанавливаем нейтралку и ключом на 10 прокручиваем шкив коленвала до нужного положения. Примерно должно выглядеть, так как на картинке.

И вот только после этого снимаем со шпилек трамблёр.

Новый трамблёр для автомобиля ВАЗ 2109 стоит около 1000 рублей. Перед установкой нужно снять крышку, открутив крепление.

При установке на место нужно проконтролировать, чтобы наружный контакт бегунка находился напротив вывода первого цилиндра на крышке.

Проще говоря, когда уже распределитель установили на шпильки, прислоните крышку и посмотрите, совпадает или нет.

Теперь можно закручивать все крепления трамблёра на свои места. И нужно помнить что необходимо соблюсти первоначальное положение распределителя относительно корпуса, для того чтобы сохранить момент зажигания.

Ремонт трамблера ВАЗ 2106

На старых автомобилях ВАЗ 2106 устанавливается контактный трамблер, но такая система не слишком надежная – из-за неисправностей в контактной группе (КГ) нередко возникают различные проблемы:

• из-за подгорания контактов двигатель может не заводиться;
• слишком большой зазор в КГ влияет на мощность двигателя – мотор перестает развивать обороты;
• при маленьком зазоре в контактах мотор дергается, работает нестабильно.

Чтобы произвести ремонт трамблера ВАЗ 2106, его необходимо снять и произвести дефектовку. Снимается устройство на «Классике» очень просто, но прежде чем его ремонтировать, рекомендуется выставить коленчатый вал по метке – так будет проще устанавливать распределитель после ремонта. Снимаем трамблер следующим образом:

• проворачиваем коленчатый вал до совмещения меток;
• сдергиваем со свечей наконечники высоковольтных проводов;
• отщелкиваем два фиксатора крышки распределителя, смотрим, в каком положении находится бегунок. Если он направлен на четвертый цилиндр, делаем еще полный поворот коленвала. Обычно при правильно выставленных метках он должен быть расположен так, как на картинке ниже;
• сдергиваем шланг с вакуумного регулятора;
• откручиваем гайку на 13, которая держит трамблер, и демонтируем распределитель.

Теперь ПР следует разобрать, выполняем следующие операции:

• отворачиваем крепежные винты бегунка, демонтируем ротор;
• откручиваем гайку, находящуюся на корпусе, с другой стороны корпуса винтик удерживаем отверткой;

• демонтируем крепеж, вынимаем пластмассовый изолятор;
• скручиваем винты, держащие контактную группу (КГ);
• демонтируем КГ;
• выбиваем штифт вала;
• с валика демонтируем маслоотражатель и шайбу, выдергиваем из корпуса вал;
• чтобы добраться до подшипника, сверху корпуса снимаем фиксирующую шайбу штока регулятора опережения зажигания;
• выкручиваем болты крепления регулятора, демонтируем механизм опережения зажигания;
• отворачиваем винты (2 шт.), которые держат фиксирующие пластины подшипника;
• демонтируем подшипник, приподнимая его с разных сторон;

Разборка на этом закончена, осталось произвести дефектовку, заменить изношенные детали.

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Чтобы избежать ложных признаков, необходимо настроить карбюратор, перед тем как искать неисправности системы зажигания.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными.

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Назначение крышки трамблера

Конструкция крышечки распределителя зажигания (он же трамблер) оставалась и остается практически без изменений на протяжении всей истории использования данного устройства в комплекте системы зажигания бензиновых моторов:

• На большинстве крышечек зажигания контакты для свечных проводов отмечаются цифрами, которые соответствуют порядковым номерам соответствующих цилиндров
• Кроме защиты самого механизма распределителя от попадания влаги и грязи, она еще выполняет назначение попеременной подачи тока имеющего высокое напряжение от обмотки катушки зажигания посредством высоковольтных проводов на свечи зажигания
• Именно из-за этой узкой специализации крышечка трамблера на пути эволюции всех систем автомобиля претерпела практически минимальные изменения

Рассмотрим устройство и принцип работы столь необходимой детали

Крышечка распределителя – это формованная деталь, выполненная из не пропускающего электрический ток материала (изолятора), имеющая устройство:

• В эту деталь запрессованы контакты из металла – это боковые и центральный электрод
• Численность боковых электродов строго соответствует количеству свечей двигателя (но не цилиндров, не стоит забывать, что существуют моторы, в которых на каждый отдельный цилиндр приходится более одной свечки зажигания), крышка трамблера на ваз 2109 в нашем случае имеет четыре боковых электрода
• К центральному электроду с внешней стороны подсоединяется высоковольтный (броне) провод идущий от катушки зажигания
• К боковым электродам – высоковольтные (броне) провода, идущие к свечам
• Внутри самой крышечки центральный контакт, снабженный клеммой, имеющей подпружиненный контактный элемент («уголек»), который передает напряжение на центральный (главный) контакт ротора трамблера (распределителя зажигания)

Схематичное устройство крышечки

Устанавливая крышку на корпус распределителя, важно учитывать не только сам порядок подключения бронированных проводов, важна так же ориентация крышечки по отношению к «носу» бегунка Крышечка распределителя зажигания прикрепляется к корпусу распределителя с помощью защелок либо винтов (крышка трамблёра на ваз 2109 крепится винтами) Чтобы предотвратить образование конденсата под крышечкой, она имеет специальное вентиляционное отверстие

Особенности эксплуатации устройства

«Больным местом» крышки и ротора трамблера (распределителя зажигания) являются электроды, запрессованные в нее:

• Причина простая — между этими электродами и центральным электродом на бегунке нет прямого контакта, поэтому искра проскакивает при их приближении по воздуху, от этого боковые электроды довольно быстро обугливаются
• Чтобы крышечка распределителя надежно работала, необходимо держать ее в чистой как снаружи, так и внутри
• Необходимо периодически проверять состояние находящихся в ней электродов
• При появлении на них нагара либо окислов контакты крышки трамблёра ваз 2109 зачищайте плоским надфилем
• Применять наждачную бумагу не рекомендуется из-за большой вероятности попадания абразивных частиц ее в механизм распределителя
• Кроме этого стоит внимательно следить за внешним состоянием и подвижностью центрального контакта («уголька») электрода крышечки

Крышечка трамблера, как противоугонное устройство

В связи с возрастающим количеством угонов машин, некоторые «сообразительные» владельцы стали использовать крышечку распределителя, в качестве дополнительного противоугонного средства:

• Вытащив крышечку, которая, снимается достаточно легко, вы усложните задачу вору, который захочет угнать вашу машину
• Во-первых, автомобиль без нее просто не заведется
• Во-вторых, даже если он найдет или будет иметь при себе крышечку, сняв броне провода, вы не отметили их порядок подключения, подключая наугад трудно быстро достичь корректной работы зажигания

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) — это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

1. Отсоединяем высоковольтные провода от крышки трамблёра.
2. Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Видео: установка зазора между контактами прерывателя

Замена трамблера своими руками

Прежде чем приступать к снятию трамблера (распределителя зажигания) на ВАЗ 2109-2108, необходимо обязательно отсоединить минусовую клемму от аккумуляторной батареи. Данная процедура выполняется своими силами не так сложно, как может показаться, но есть очень важные моменты, на которые стоит обратить внимание. Об этом будет подробно рассказано в процессе описания процедуры. Для выполнения данного ремонта понадобятся следующие инструменты:

1. Ключ на 10 рожковый или накидной
2. Головка торцевая и трещоточная рукоятка
3. Отвертка с крестовым лезвием

Как заменить трамблер?

Для демонтажа снимают минусовую клемму с АКБ. Затем убирают все высоковольтные провода, которые идут к крышке. Далее отключают шланг от вакуумного корректора. После этого снимают кронштейн, удерживая провода. Установка нового трамблера на ВАЗ-2109 возможна только в одном положении ротора. Это облегчает процесс. Не нужно делать никаких меток. Для монтажа нового трамблера необходимо установить устройство на его штатное место, а затем затянуть гайки, которыми он фиксируется к двигателю. На этом процедура замены завершена.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Подача искры и воспламенение топливовоздушной смеси производится раньше, чем поршень достигнет верхней крайней точки, чтобы топливо успело полноценно сгореть. На холостом ходу угол опережения составляет 3—5 градусов, с повышением числа оборотов коленвала данный показатель должен увеличиваться.

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Не работает вакуумный регулятор опережения зажигания

Вакуумный регулятор опережения зажигания предназначен для изменения угла опережения зажигания (момента зажигания) в зависимости от нагрузки на двигатель (при открытии дроссельной заслонки, либо ее закрытии).
Он работает за счет разрежения во впускном коллекторе двигателя автомобиля.

На примере вакуумного регулятора опережения зажигания автомобиля ВАЗ 21093 попробуем разобраться почему случается так, что он не работает.

Признаки того, что вакуумный регулятор не работает

Двигатель плохо тянет после нажатия на педаль газа

Вместо некоторого «подхвата» после нажатия на педель газа и увеличения оборотов двигателя водитель ощущает недостаток тяги, двигатель «тупит». Особенно это заметно при движении в гору.

Причины неисправности вакуумного регулятора

Потеря герметичности

Так как вся работа вакуумного регулятора построена на подаче разрежения (вакуума) в его корпус, то малейшее нарушение герметичности этой системы приводит к нарушениям в работе.

«Виновники» потери герметичности: трубка (соскочила, перетерлась), прохудился корпус вакуумного регулятора.

«Пробита» диафрагма

Основная рабочая деталь вакуумного регулятора – диафрагма (мембрана) в его корпусе. За счет ее перемещения под действием разрежения происходит перемещение опорной пластины трамблера и увеличение или уменьшение угла опережения зажигания. При повреждении диафрагмы вся эта система попросту не будет работать.

Заедание тяги или (и) опорной пластины

Даже небольшое подклинивание опорной пластины или тяги приведет к тому, что угол опережения зажигания изменяться не будет так как у вакуумного регулятора не хватит мощности переместить ее.

Тяга вакуумного регулятора опережения зажигания и опорная пластина трамблера автомобилей ВАЗ 21083, 21093, 21099

Засорение штуцера и его канала с выходным отверстием в карбюраторе

За счет сажевых отложений выбрасываемых при работе двигателя во впускной коллектор, выходящее в него отверстие канала подачи разрежения в систему вакуумного регулятора со временем забивается. В особо запущенных случаях засоряется и канал, и штуцер под трубку. Разрежение из впускного коллектора перестает поступать в трубку и далее в корпус регулятора, и он перестает работать.

Как устранить неисправность вакуумного регулятора опережения зажигания?

Работу и исправность вакуумного регулятора можно для начала проверить. Для этого на работающем двигателе, снимаем трубку регулятора со штуцера на карбюраторе и ртом создаем в ней разрежение (втягиваем воздух на себя). Обороты двигателя должны сразу же увеличиться, так как за счет создаваемого разрежения диафрагма в корпусе выгибается, перемещает тягу, а та в свою очередь сдвигает опорную пластину против часовой стрелки, делая угол более ранним. Подробнее о способах проверки исправности вакуумного регулятора опережения зажигания на странице: «Проверка вакуумного регулятора опережения зажигания».

Если этого не произошло, проверяем состояние трубки, плотность ее посадки на штуцера. Снимаем крышку трамблера и проверяем состояние и легкость перемещения тяги и опорной пластины. Корпус и диафрагму регулятора можно проверить, лишь заменив новым или заведомо исправным.

Поврежденные детали заменяем и проводим проверку заново.

Примечания и дополнения

Если после устранения неисправности вакуумного регулятора опережения зажигания двигатель продолжает «тупить», проверяем центробежный регулятор опережения зажигания, экономайзер мощностных режимов, ГДС, ускорительный насос карбюратора, так как они так же несут ответственность за увеличение мощности и приемистости двигателя.

Еще статьи по системе зажигания карбюраторного двигателя автомобиля ВАЗ 21093

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109 карбюратор, стоит понимать, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставилось три варианта карбюраторных двигателей:

21081 (1,1 8V)

Наименование	Показатель
Объем	1,1 литр (1099 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

2108 (1,3 8V)

Наименование	Показатель
Объем	1,3 литра (1289 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Как работает датчик Холла и центробежный механизм

На автомобиле ВАЗ-2109 трамблер выполняет коррекцию угла опережения зажигания в процессе работы мотора. Это возможно за счет применения в конструкции центробежного устройства. Оно может воздействовать на бегунок, когда мотор резко набирает обороты. Центробежный механизм аналогичен по своей конструкции тем устройствам, что были установлены на системах зажигания контактного типа. Кроме того, прерыватель на автомобиле ВАЗ-2109 оснащен и вакуумным корректором. Когда во впускном коллекторе создается разрежение, оно затем передается по специальной трубке в камеру корректора. Там есть резиновая диафрагма. Последняя соединена с тягой, которая закреплена на пластине. Здесь и находится датчик Холла. Данный элемент позволил убрать из трамблера контактную группу и сделать работу системы зажигания более стабильной.

Датчик Холла вместе с этой пластиной может двигаться, регулируя тем самым момент зажигания. УОЗ при этом увеличивается или уменьшается. Это зависит от количества оборотов и от того, как интенсивно мотор их набирает.
